AC-28

Панель управления (модель с автоматическим кондиционером)

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

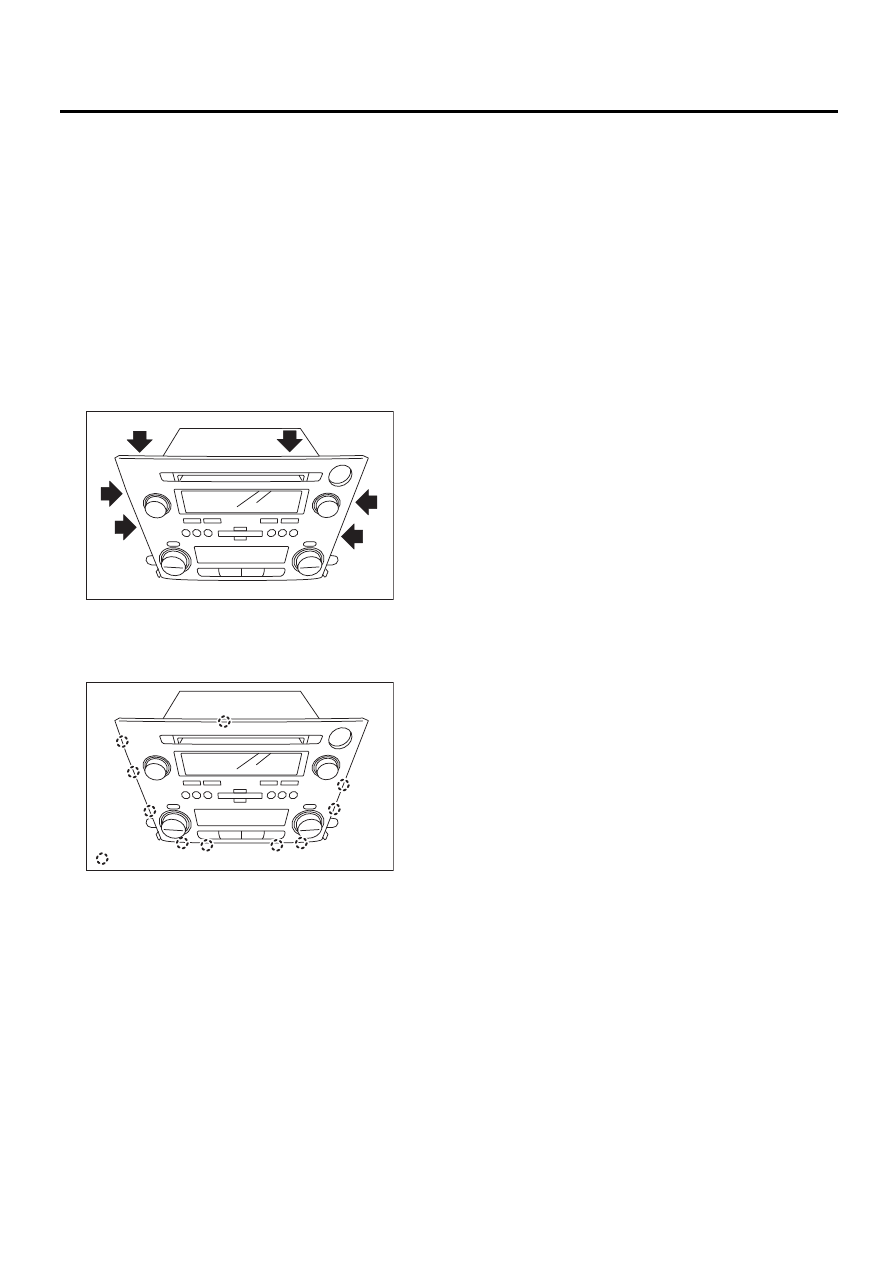

11.Панель управления

(модель с автоматическим
кондиционером)

A: СНЯТИЕ

1) Снимите узел аудиосистемы. <См. ET-8,
СНЯТИЕ, Аудиосистема.>
2) Отверните шесть винтов.

ПРИМЕЧАНИЕ:
При работе с узлом аудиосистемы, поставлен-
ном задним торцом вниз, установите деревян-
ные бруски между узлом аудиосистемы и верс-
таком для предотвращения сгибания клеммы
массы.

3) При помощи плоской отвертки мало-помалу
отожмите крючки в 10 местах. Начните с бо-
ков, перейдите к нижним крючкам, завершите
верхними крючками и снимите узел.

4) Потяните панель прямо на себя и снимите ее.

ОСТОРОЖНО:
Для того чтобы предотвратить поврежде-
ние печатной платы панели статическим
электричеством, не прикасайтесь к панели.

B: УСТАНОВКА

1) Зафиксировав крючки, надавите рукой на
центральную часть панели и убедитесь в на-
дежности соединений печатной платы и разъ-
ема.
2) Установка производится в порядке, обрат-
ном порядку снятия.

(A) Крючок

AC-01553

AC-01554

: (A)

AC-29

Блок управления (модель с автоматическим кондиционером)

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

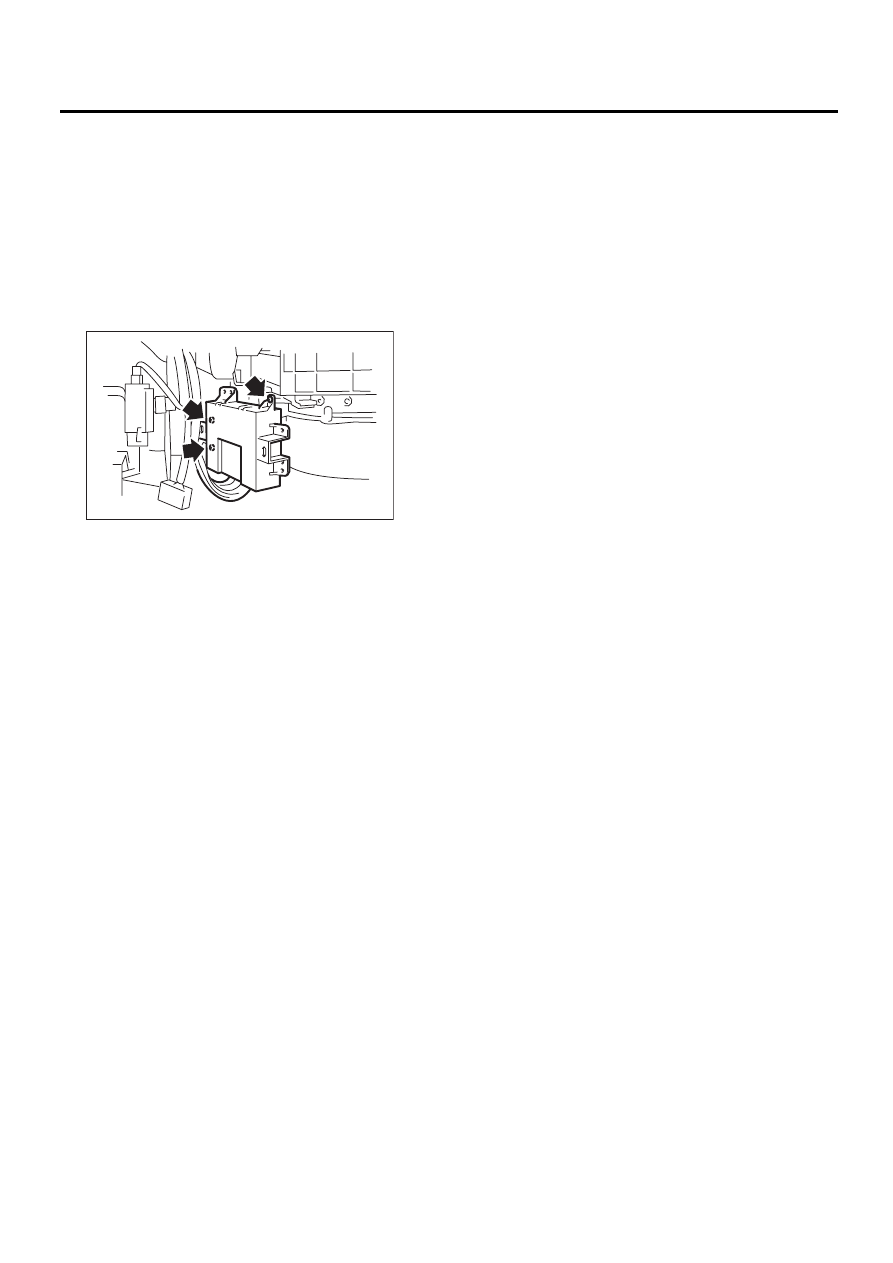

12.Блок управления

(модель с автоматическим
кондиционером)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите отделение для перчаток. <См. EI-54,
СНЯТИЕ, Отделение для перчаток.>
3) Отверните винт, отсоедините разъем и сни-
мите блок управления.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

AC-00919

AC-30

Компрессор

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

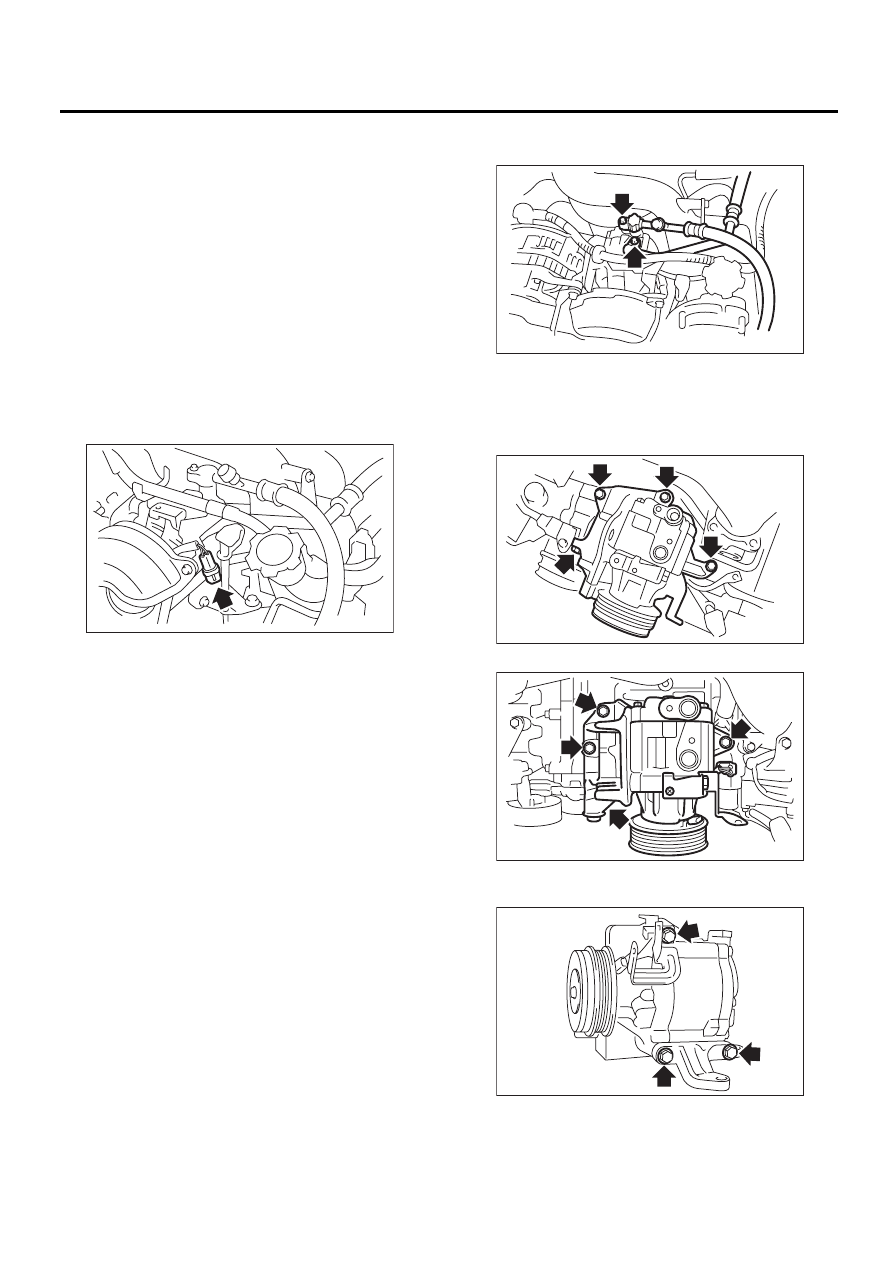

13.Компрессор

A: ПРОВЕРКА

1. ЗАЗОР ЭЛЕКТРОМАГНИТНОЙ МУФТЫ

Проверьте зазор по всей окружности ведущего
диска и шкива.

Нормативное значение:

0,45

±

0,15 мм (0,0177

±

0,0059 дюйма)

2. ПОРЯДОК РАБОТЫ
ЭЛЕКТРОМАГНИТНОЙ МУФТЫ

1) Отсоедините разъем компрессора.
2) Подсоедините положительную (+) клемму
аккумуляторной батареи к клемме №1 разъема
компрессора, а отрицательную (–) клемму к
клемме №2.

3) Проверьте включение электромагнитной
муфты.
Если имеют место проблемы, замените комп-
рессор.

B: СНЯТИЕ

1) Выполните процедуру возврата масла в ком-
прессор. <См. AC-23, ПРОЦЕДУРА, Компрес-
сорное масло.>
2) Переведите выключатель кондиционера в
положение OFF и заглушите двигатель.
3) Осуществите выпуск хладагента при помо-
щи системы регенерации хладагента. <См. AC-
18, ПРОЦЕДУРА, Порядок регенерации хлада-
гента.>
4) Отсоедините провод массы от аккумулятора.
5) Снимите клиновидные ремни. <См.
ME(H4SO)-41, СНЯТИЕ, Клиновидный ре-
мень.> <См. ME(H4DOTC)-40, СНЯТИЕ, Клино-
видный ремень.> <См. ME(H6DO)-42, СНЯТИЕ,
Клиновидные ремни.>
6) Снимите генератор. <См. SC(H4SO)-14,
СНЯТИЕ, Генератор.>

7) Отверните болт и снимите шланги низкого и
высокого давления.

8) Отсоедините жгут проводов компрессора от
жгута проводов кузова.
9) Отверните болты и снимите кронштейн ком-
прессора.
• Модель H4

• Модель H6

10) Отверните болты, а затем снимите комп-
рессор с кронштейна.

AC-00771

AC-00772

AC-00773

AC-00920

AC-00774

AC-31

Компрессор

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

C: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Замените уплотнительные кольца шлангов
высокого и низкого давления новыми, затем
нанесите компрессорное масло.
3) После замены компрессора подкорректи-
руйте количество компрессорного масла. <См.
AC-23, ПРОЦЕДУРА, Компрессорное масло.>
4) Заправьте систему хладагентом. <См. AC-
19, ПРОЦЕДУРА, Порядок заправки хладаген-
та.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AC-8, БЛОК КОН-
ДИЦИОНИРОВАНИЯ ВОЗДУХА, УЗЕЛ, Об-
щие сведения.> <См. AC-9, КОМПРЕССОР,
УЗЕЛ, Общие сведения.>
