BR-26

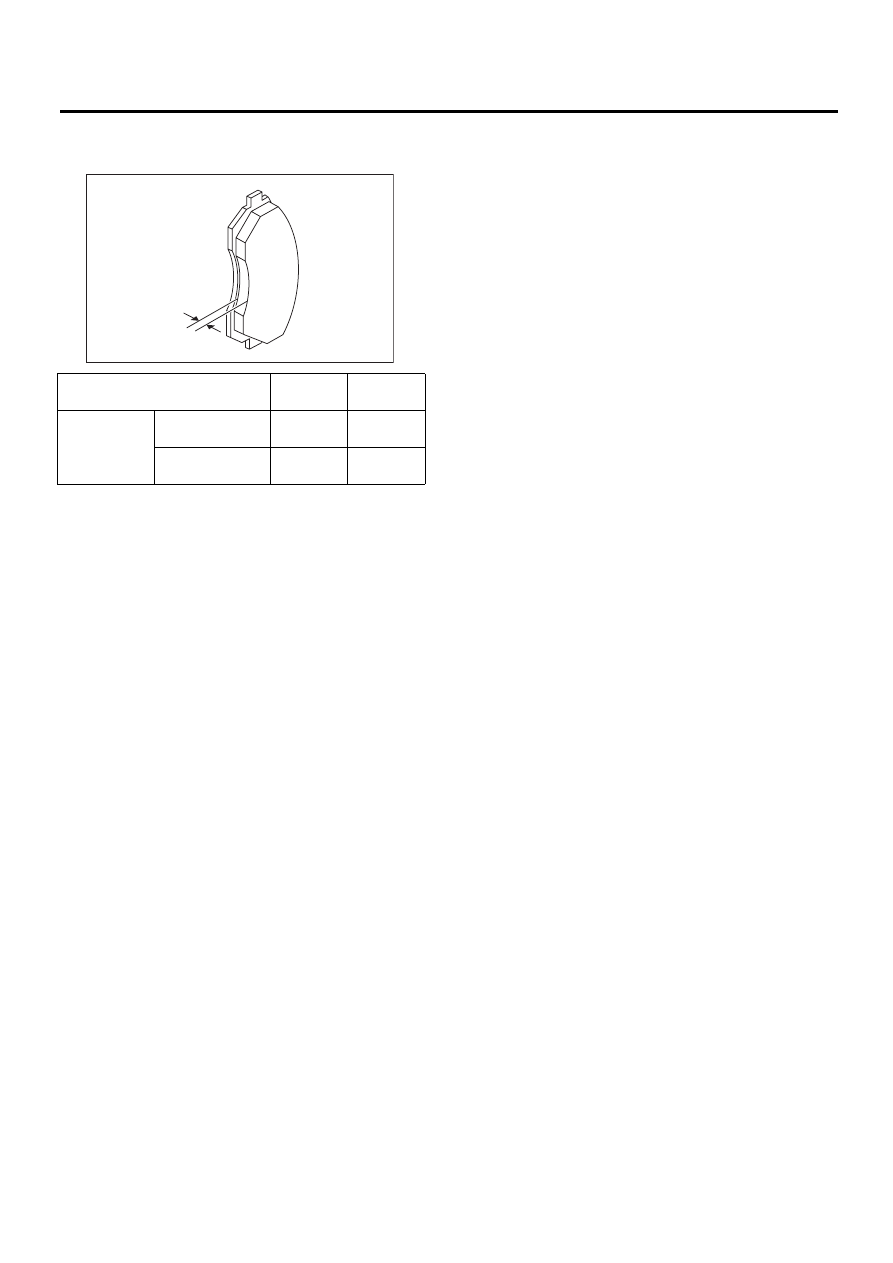

Задняя тормозная колодка

ТОРМОЗА

C: ПРОВЕРКА

Проверьте толщину колодки A.

ПРИМЕЧАНИЕ:
• Всегда заменяйте колодки одновременно с
обеих сторон.
• Замените фиксаторы колодок, если они де-
формированы или изношены.
• На внутренней тормозной колодке дисково-
го тормоза установлен индикатор износа. Если
колодка изнашивается до предельно допусти-
мой толщины, конец индикатора износа сопри-
касается с тормозным диском, и при вращении
колеса издает резкий звук. Если появляется
такой звук, замените колодку.
• Замените колодку, если на ней имеются сле-
ды масла или смазки.

Тип тормозного диска

Сплош-

ной

Вентили-

руемый

Толщина ко-
лодки

Нормативное
значение

9,0 (0,35)

9,0 (0,35)

мм (дюймов)

Предельно до-
пустимый износ

1,5 (0,059) 1,5 (0,059)

BR-00016

A

BR-27

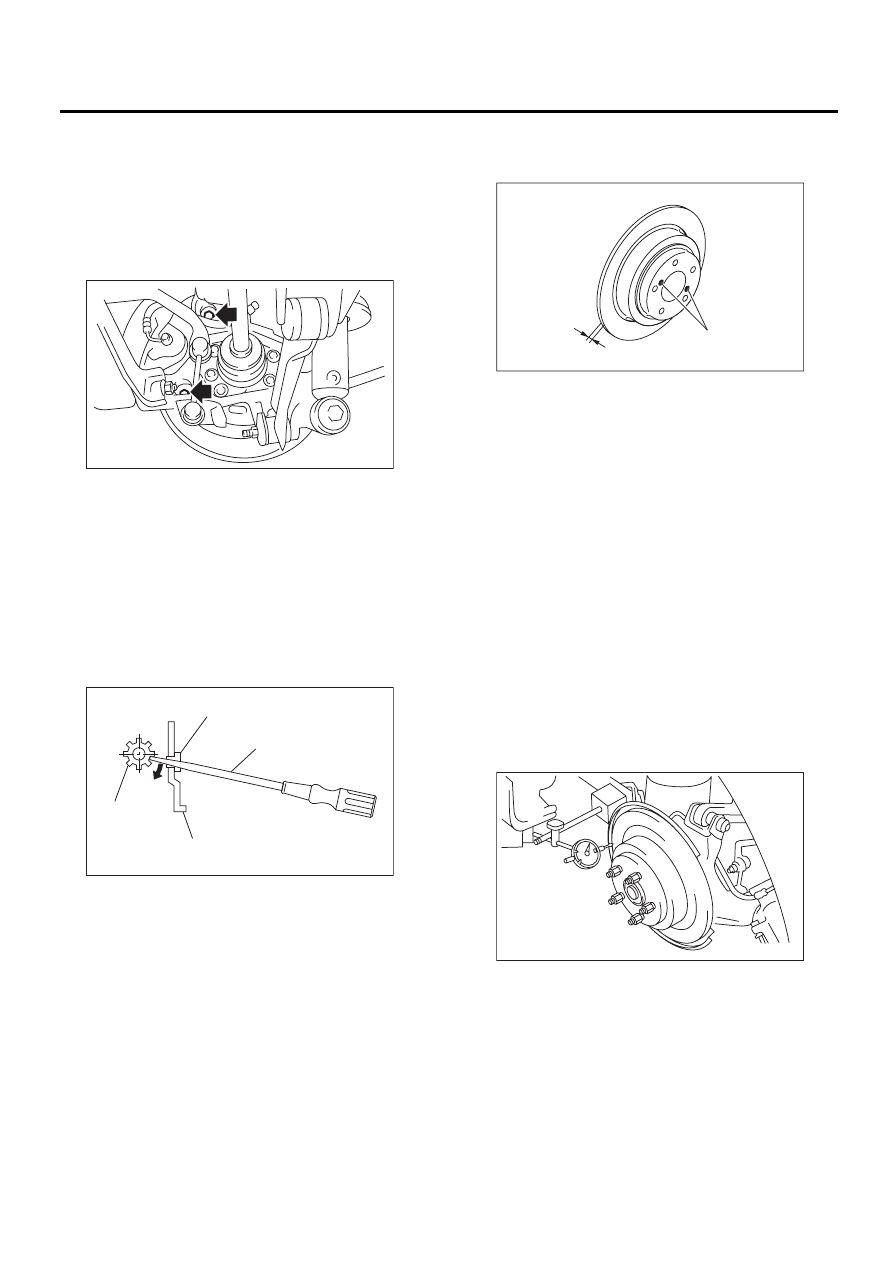

Задний тормозной диск

ТОРМОЗА

6. Задний тормозной диск

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике и
снимите задние колеса.
2) Отпустите стояночный тормоз.
3) Снимите два крепежных болта, затем сни-
мите узел дискового тормоза.

4) Подвесьте узел дискового тормоза таким
образом, чтобы не вытягивался шланг.
5) Снимите тормозной диск.

ПРИМЕЧАНИЕ:
Если снять тормозной диск затруднительно,
воспользуйтесь по порядку двумя следующими
способами.

(1) При помощи плоской отвертки повора-
чивайте регулировочный винт до тех пор,
пока тормозные колодки не отойдут от тор-
мозного диска на достаточное расстояние.

(2) Если снять тормозной диск со ступицы за-
труднительно, вкрутите 8-мм болт в резьбу
(B) диска, а затем снимите тормозной диск.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Отрегулируйте стояночный тормоз. <См. PB-
8, РЕГУЛИРОВКА, Узел стояночного тормоза
(задний дисковый тормоз).>

C: ПРОВЕРКА

1) Перед проверкой биения тормозного диска,
проверьте люфт подшипника заднего колеса и
биение ступицы. <См. DS-23, ПРОВЕРКА, Под-
шипник задней ступицы.>
2) Закрепите тормозной диск, затянув пять га-
ек колеса.
3) Установите циферблатный индикатор на
расстоянии 10 мм (0,39 дюйма) от края вне-
шней окружности тормозного диска. Поверни-
те тормозной диск, чтобы проверить биение.
Если биение тормозного диска превышает нор-
мативный предел, замените тормозной диск
новым.

Предельное значение биения диска:

0,05 мм (0,0020 дюйма)

(1) Регулировочный винт

(2) Крышка

(3) Плоская отвертка

(4) Задний щиток

BR-00346

BR-00155

(1)

(4)

(2)

(3)

A

B

BR-00036

BR-00037

BR-28

Задний тормозной диск

ТОРМОЗА

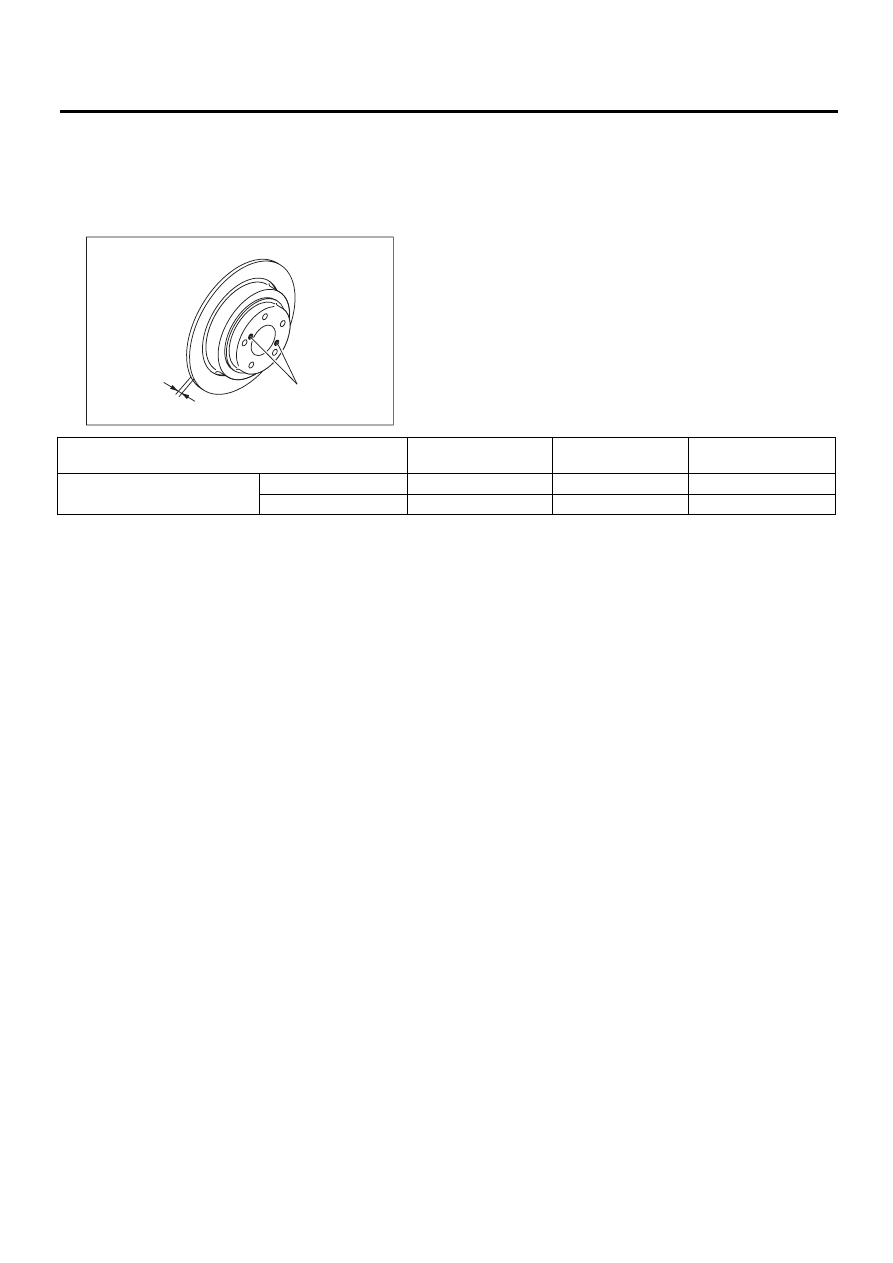

4) Установите микрометр на расстоянии 10 мм
(0,39 дюйма) от края внешней окружности тор-
мозного диска и измерьте толщину тормозного
диска. Если толщина тормозного диска превы-
шает нормативный предел, замените тормоз-
ной диск новым.

A

B

BR-00036

 Нормативное

значе-

ние

Предельное значе-

ние

Внешний диаметр

диска

Толщина тормозного диска A

Сплошной диск

10 (0,39)

8,5 (0,335)

274 (10,79)

мм (дюймов) Вентилируемый диск

18 (0,71)

16 (0,63)

290 (11,42)

BR-29

Узел заднего дискового тормоза

ТОРМОЗА

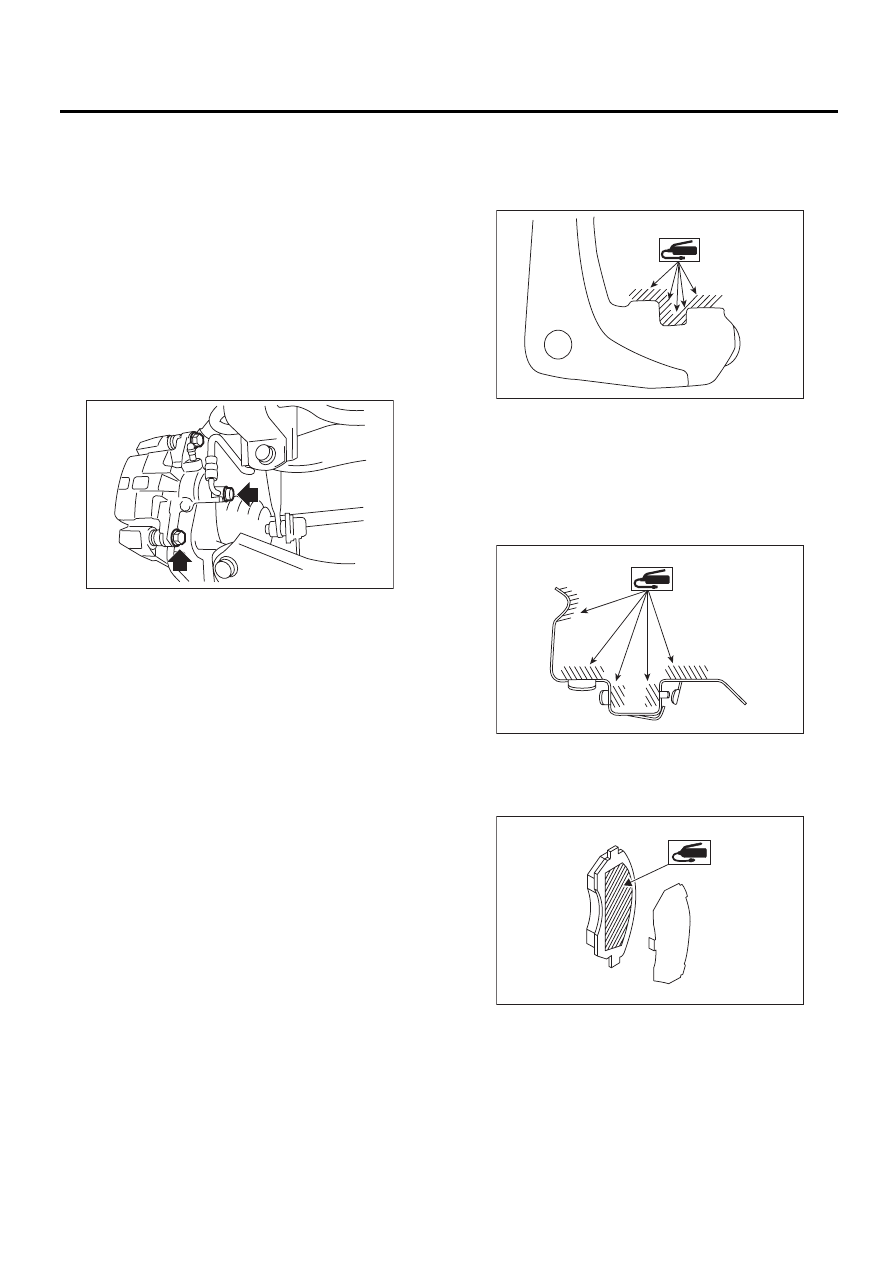

7. Узел заднего дискового

тормоза

A: СНЯТИЕ

ОСТОРОЖНО:
Не допускайте попадания тормозной жид-
кости на кузов автомобиля. Если тормозная
жидкость попадет на кузов, смойте ее во-
дой и протрите поверхность кузова досуха.
1) Поднимите автомобиль на подъемнике и
снимите задние колеса.
2) Отсоедините тормозной шланг от узла кор-
пуса суппорта.
3) Снимите нижний болт суппорта.

4) Поднимите корпус суппорта, а затем смести-
те его к центру автомобиля, чтобы отделить от
суппорта.
5) Снимите суппорт с основания задней ступи-
цы.

ПРИМЕЧАНИЕ:
Снимайте суппорт только при замене тормоз-
ного диска или суппорта. Для обслуживания уз-
ла корпуса суппорта необходимости в снятии
суппорта нет.
6) Удалите грязь и инородные предметы с узла
корпуса суппорта и суппорта.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не допус-
тить попадания в соединитель тормозного
шланга инородных предметов.

B: УСТАНОВКА

1) Нанесите на суппорт тонкий слой дисуль-
фид-молибденовой смазки Molykote M7439
(Номер детали K0770YA000).

2) Установите суппорт на основание задней
ступицы.

Момент затяжки:

53 Нм (5,4 кгс-м, 39,1 фунт-сила-фут)

3) Нанесите на фиксатор колодки тонкий слой
дисульфид-молибденовой смазки Molykote
M7439 (Номер детали K0770YA000).

4) Нанесите на контактную поверхность между
колодкой и прокладкой тонкий слой дисуль-
фид-молибденовой смазки Molykote AS880N
(Номер детали K0777YA010).

BR-00347

BR-00597

BR-00599

BR-00602
