BR-22
Узел переднего дискового тормоза
ТОРМОЗА

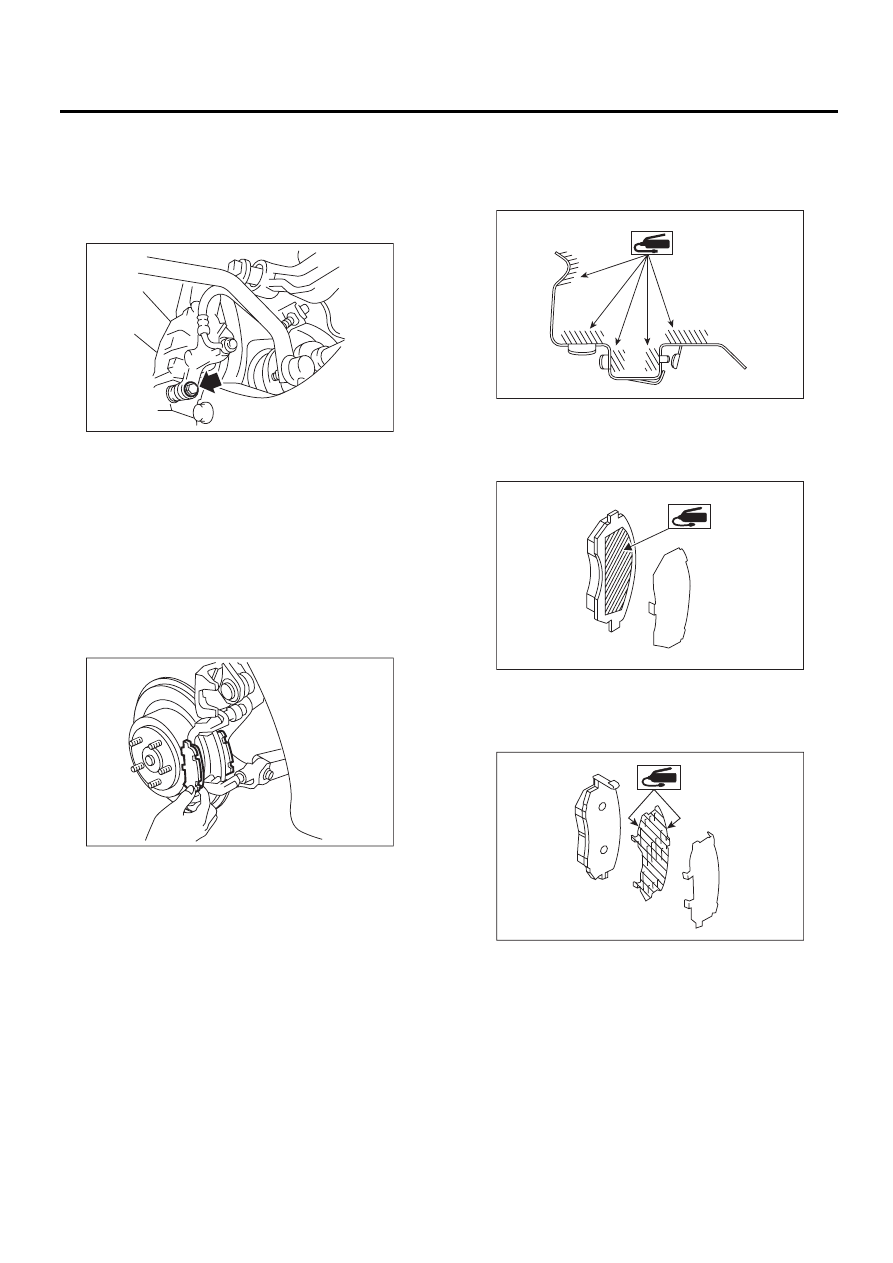

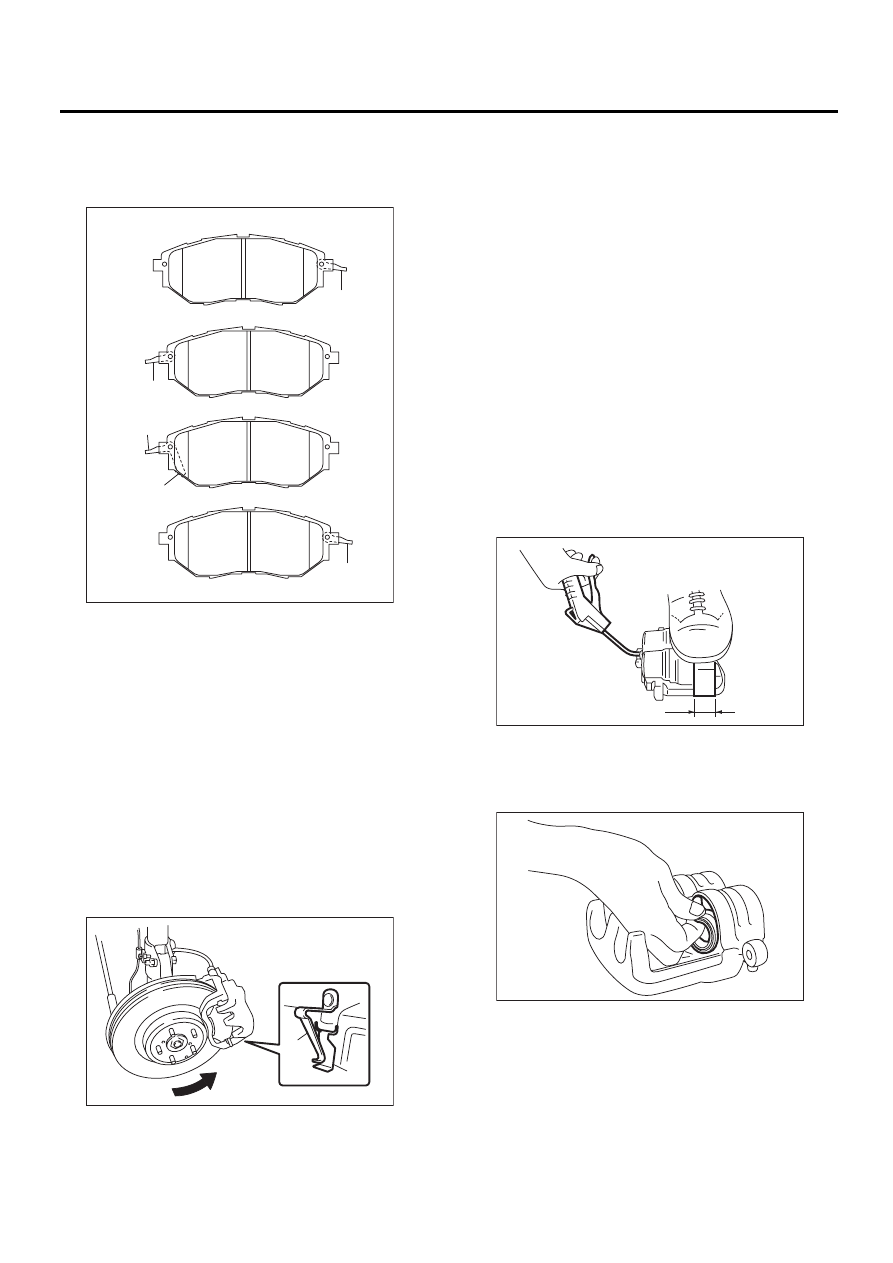

5) Установите колодку на суппорт.
ПРИМЕЧАНИЕ:
Установите индикатор износа колодки в пра-
вильном положении.
ОСТОРОЖНО:
• Обязательно установите колодку так, что-
бы возвратная пружина была направлена в
сторону, обратную направлению вращения
тормозного диска, как показано на рисунке.
• Правильно установите возвратную пру-
жину колодки в опорную поверхность фик-
сатора колодки, как показано на рисунке.
• Если возвратная пружина колодки де-
формирована или повреждена, замените
тормозную колодку.
6) Установите корпус суппорта на суппорт.
7) Подсоедините тормозной шланг, используя
новую прокладку тормозного шланга.
Момент затяжки:
18 Нм (1,8 кгс-м, 13,0 фунт-сила-фут)
8) Выпустите воздух из тормозной системы.

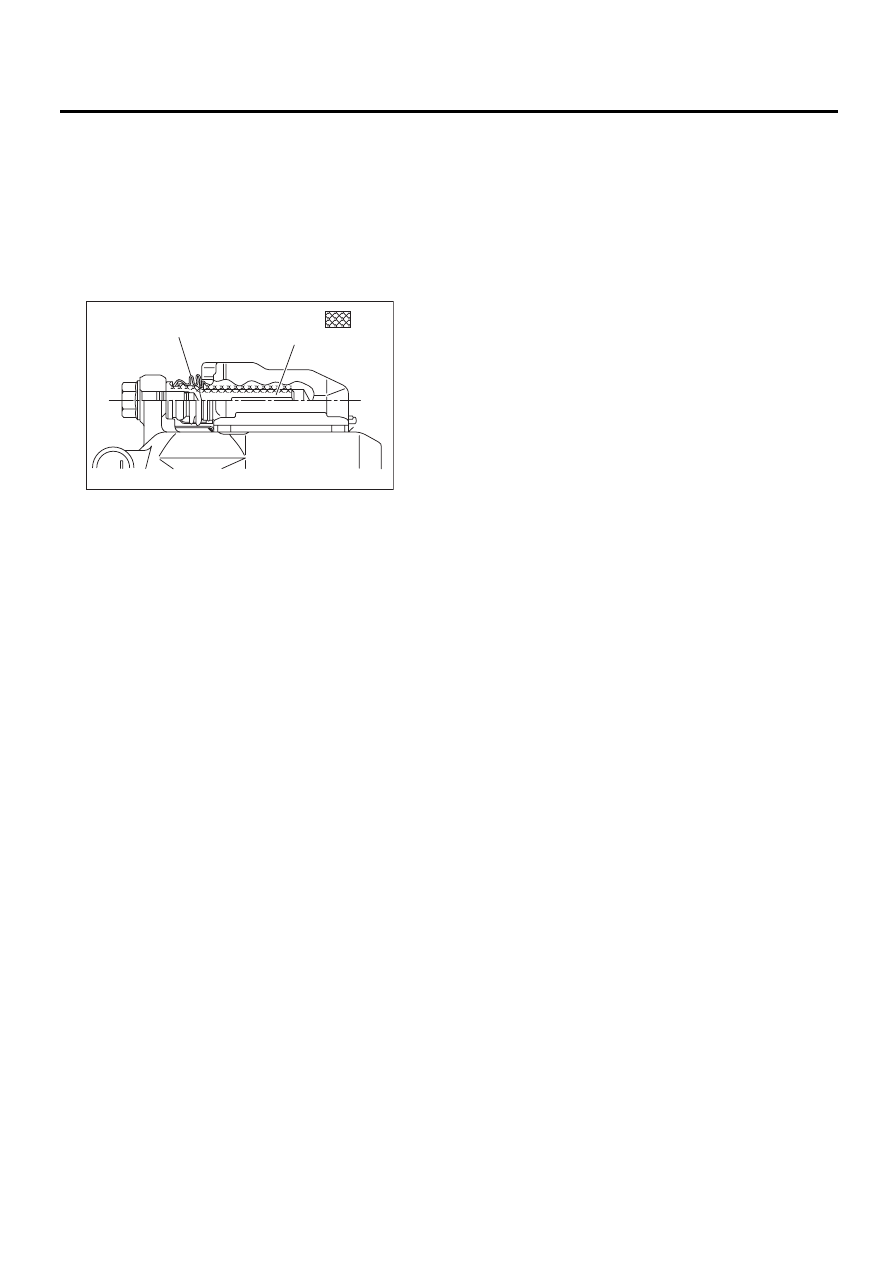

C: РАЗБОРКА
1. 15-ДЮЙМОВЫЕ КОЛЕСА
1) Удалите грязь и инородные предметы с узла
корпуса суппорта и суппорта.
ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не допус-
тить попадания в соединитель тормозного
шланга инородных предметов.
2) Установите в корпус суппорта деревянный
брусок, как показано на рисунке, чтобы не до-
пустить выпадения и повреждения поршня.
3) Постепенно подавайте сжатый воздух через
отверстие для подсоединения тормозного
шланга, чтобы выдавить поршень.

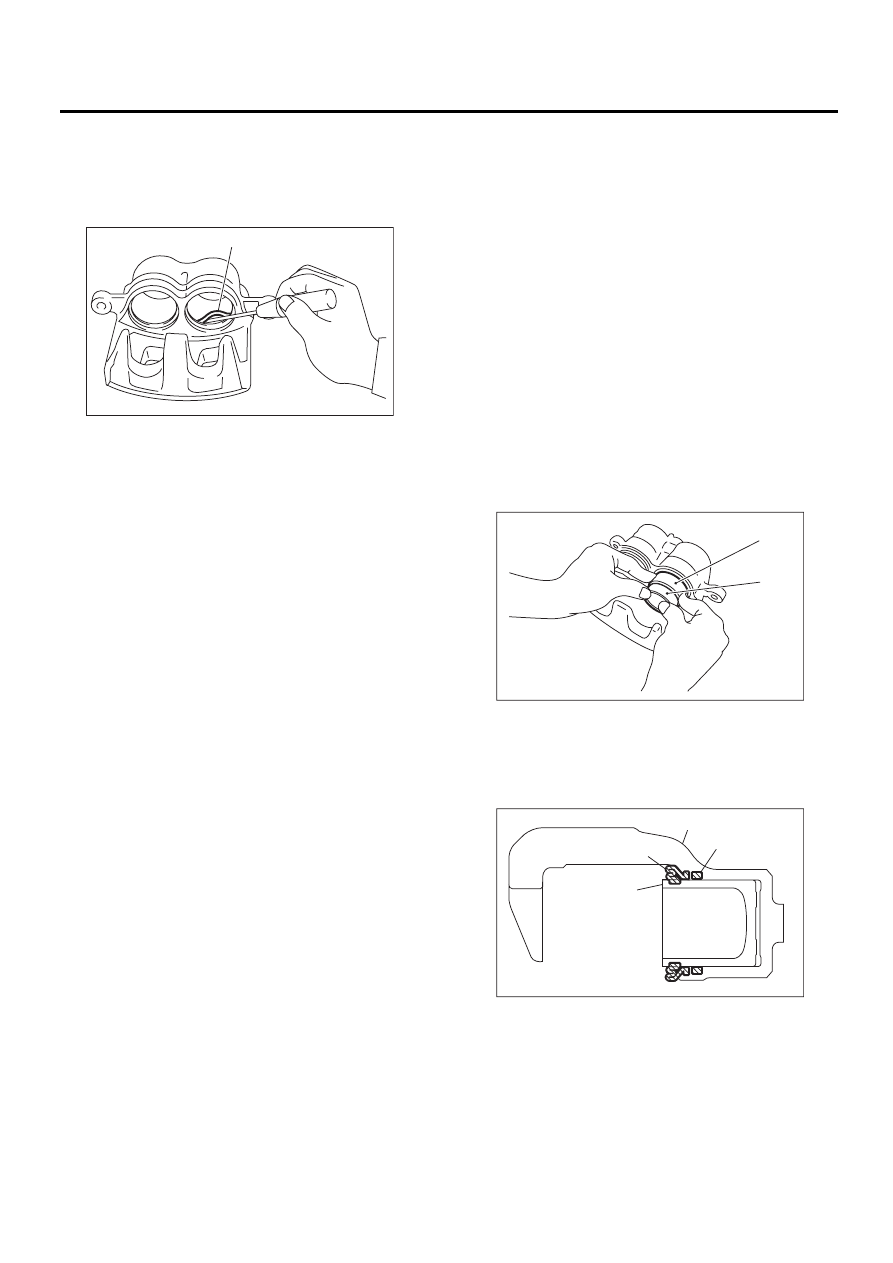

4) Снимите пылезащитный чехол поршня.
(1) ЛЕВАЯ ВНУТРЕННЯЯ
(2) ЛЕВАЯ НАРУЖНАЯ
(3) ПРАВАЯ ВНУТРЕННЯЯ
(4) ПРАВАЯ НАРУЖНАЯ
(5) Индикатор износа колодки
(6) Возвратная пружина колодки
(1) Возвратная пружина колодки
(2) Опорная поверхность фиксатора колодки
(3) Направление вращения тормозного диска
BR-00586
(6)
(6)
(6)
(1)
(2)
(3)
(4)
(5)
(6)
BR-00483
(1)
(2)
(3)
(1) Установите деревянный брусок шириной 30 мм
(1,18 дюйма).
BR-00026
(1)
BR-00240
