Subaru Legacy (2008 год). Руководство - часть 890

BR-18

Передняя тормозная колодка

ТОРМОЗА

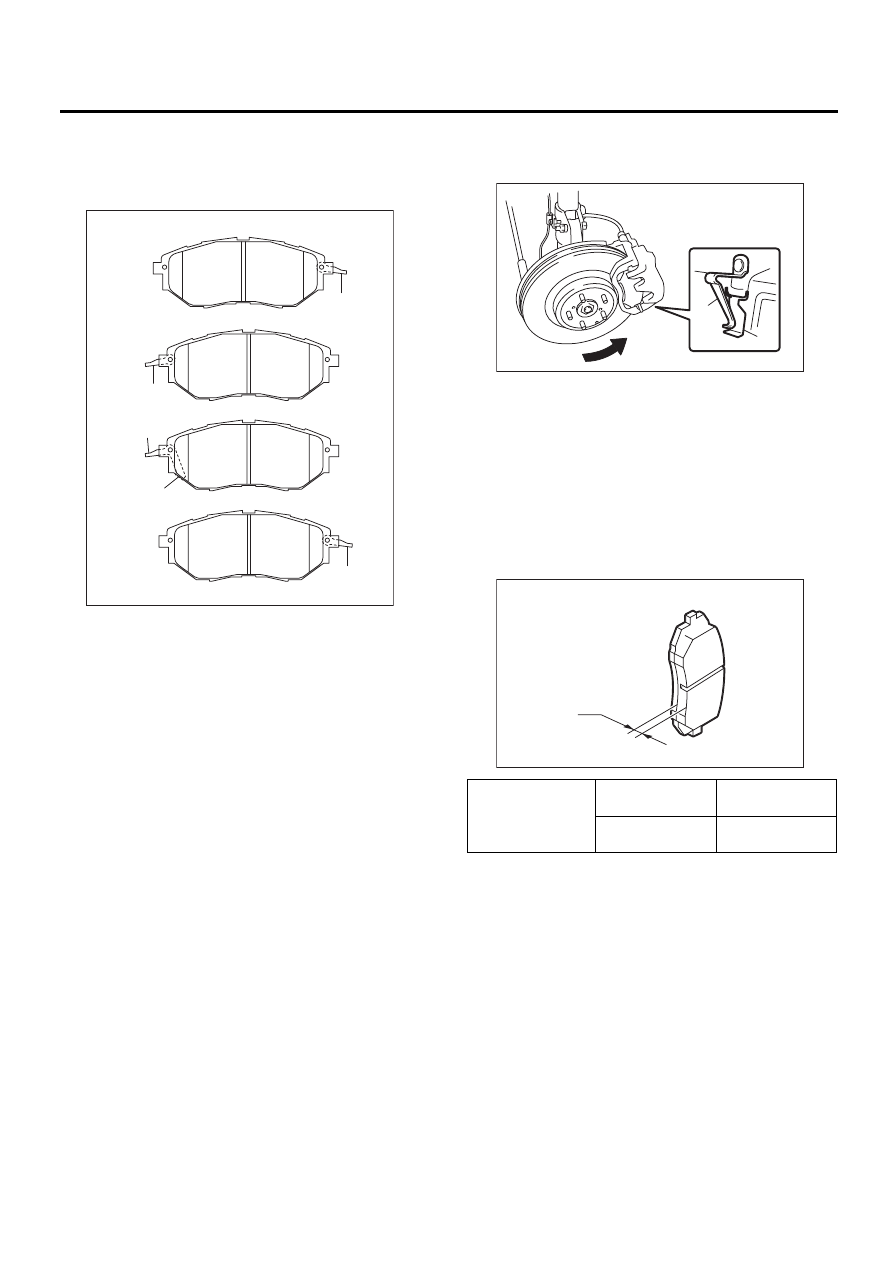

3) Установите колодку на суппорт.

ПРИМЕЧАНИЕ:
Установите индикатор износа колодки в пра-
вильном положении.

ОСТОРОЖНО:
• Обязательно установите колодку так,
чтобы возвратная пружина была направле-
на в сторону, обратную направлению вра-
щения тормозного диска, как показано на
рисунке.
• Правильно установите возвратную пру-
жину колодки в опорную поверхность фик-
сатора колодки, как показано на рисунке.

• Если возвратная пружина колодки де-
формирована или повреждена, замените
тормозную колодку.

4) Установите корпус суппорта на суппорт.

Момент затяжки:

27 Нм (2,8 кгс-м, 19,9 фунт-сила-фут)

C: ПРОВЕРКА

Проверьте толщину колодки A.

ПРИМЕЧАНИЕ:
• Всегда заменяйте колодки одновременно с
обеих сторон.
• Замените фиксаторы колодок, если они де-
формированы или изношены.
• Замените колодку, если на ней имеются сле-
ды масла или смазки.

(1) ЛЕВАЯ ВНУТРЕННЯЯ

(2) ЛЕВАЯ НАРУЖНАЯ

(3) ПРАВАЯ ВНУТРЕННЯЯ

(4) ПРАВАЯ НАРУЖНАЯ

(5) Индикатор износа колодки

(6) Возвратная пружина колодки

BR-00586

(6)

(1)

(2)

(3)

(4)

(5)

(6)

(1) Возвратная пружина колодки

(2) Опорная поверхность фиксатора колодки

(3) Направление вращения тормозного диска

Толщина колод-
ки, мм (дюйм)

Нормативное
значение

11 (0,43)

Предельно до-
пустимый износ

1,5 (0,059)

BR-00483

(1)

(2)

(3)

BR-00360

BR-19

Передний тормозной диск

ТОРМОЗА

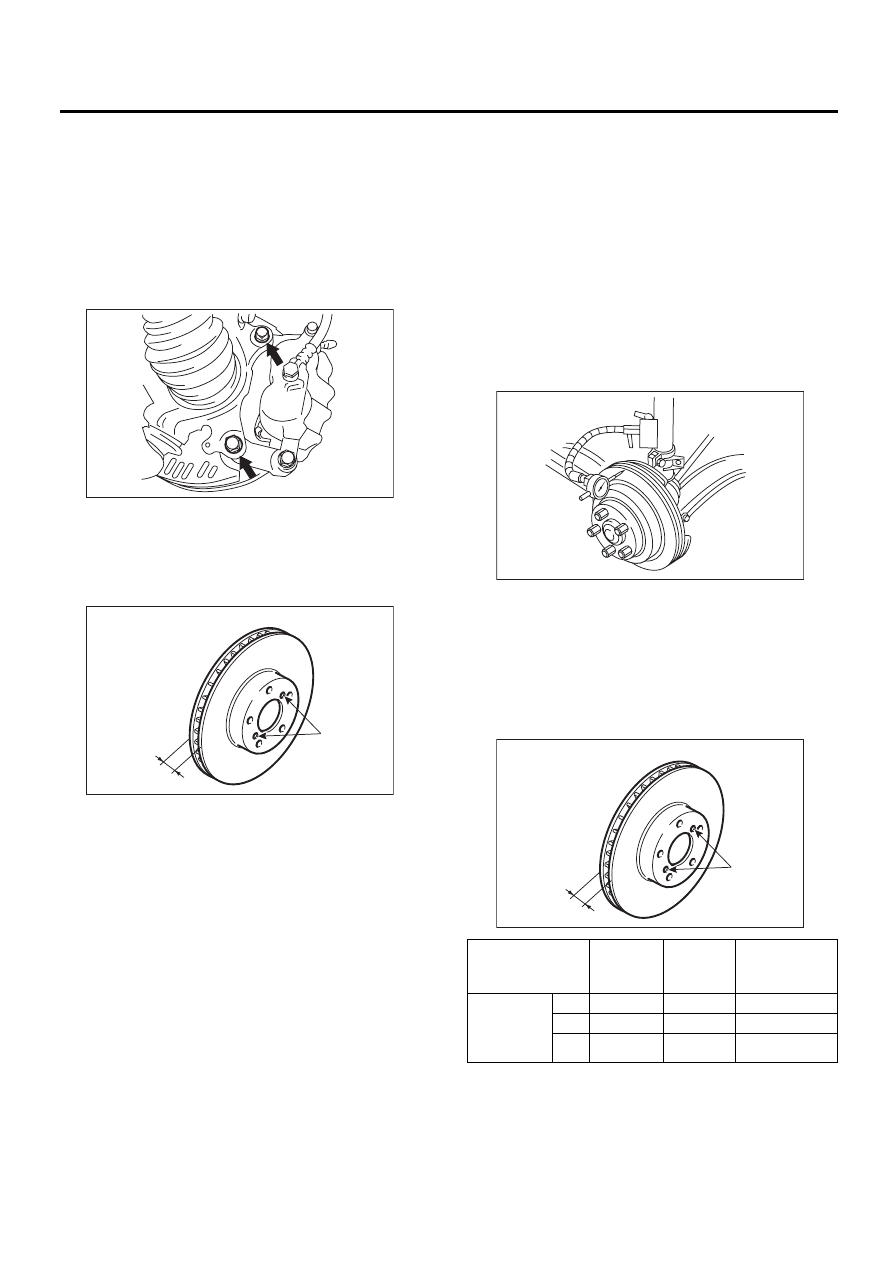

3. Передний тормозной диск

A: СНЯТИЕ

1. 15-ДЮЙМОВЫЕ КОЛЕСА

1) Поднимите автомобиль и снимите передние
колеса.
2) Снимите корпус суппорта и суппорт с пово-
ротного кулака и подвесьте их к стойке на про-
волоке.

3) Снимите тормозной диск.

ПРИМЕЧАНИЕ:
Если снять тормозной диск со ступицы затруд-
нительно, вкрутите 8-мм болт в резьбу (B) дис-
ка, а затем снимите тормозной диск.

4) Удалите грязь и инородные предметы с узла
корпуса суппорта и суппорта.

2. 16-ДЮЙМОВЫЕ КОЛЕСА

Обратитесь к инструкции по тормозам 15-дюй-
мовых колес. <См. BR-19, 15-ДЮЙМОВЫЕ КО-
ЛЕСА, СНЯТИЕ, Передний тормозной диск.>

3. 17-ДЮЙМОВЫЕ КОЛЕСА

B: УСТАНОВКА

1) Установите тормозной диск.
2) Установите корпус суппорта и суппорт на по-
воротный кулак.
Момент затяжки:

80 Нм (8,2 кгс-м, 59 фунт-сила-фут)

3) Установите передние колеса.

C: ПРОВЕРКА

1) Перед проверкой биения тормозного диска,
проверьте люфт подшипника переднего коле-
са и биение ступицы. <См. DS-16, ПРОВЕРКА,
Передняя полуось.>
2) Закрепите тормозной диск, затянув пять га-
ек колеса.
3) Установите циферблатный индикатор на
расстоянии 10 мм (0,39 дюйма) от края вне-
шней окружности тормозного диска. Поверни-
те тормозной диск, чтобы проверить биение.
Если биение тормозного диска превышает нор-
мативный предел, замените тормозной диск
новым.

Предельное значение биения диска:

0,05 мм (0,0020 дюйма)

4) Установите микрометр на расстоянии 10 мм
(0,39 дюйма) от края внешней окружности тор-
мозного диска и измерьте толщину тормозного
диска. Если толщина тормозного диска превы-
шает нормативный предел, замените тормоз-
ной диск новым.

BR-00017

BR-00018

Норматив-

ное значе-

ние

Предель-

ное значе-

ние

Внешний диа-

метр тормоз-

ного диска

Толщина
тормозного
диска A мм
(дюймов)

″

24 (0,94)

22 (0,87)

277 (10,91)

″

24 (0,94)

22 (0,87)

294 (11,57)

″

30 (1,18)

28 (1,10)

316 (12,44)

BR-00019

BR-00018

BR-20

Узел переднего дискового тормоза

ТОРМОЗА

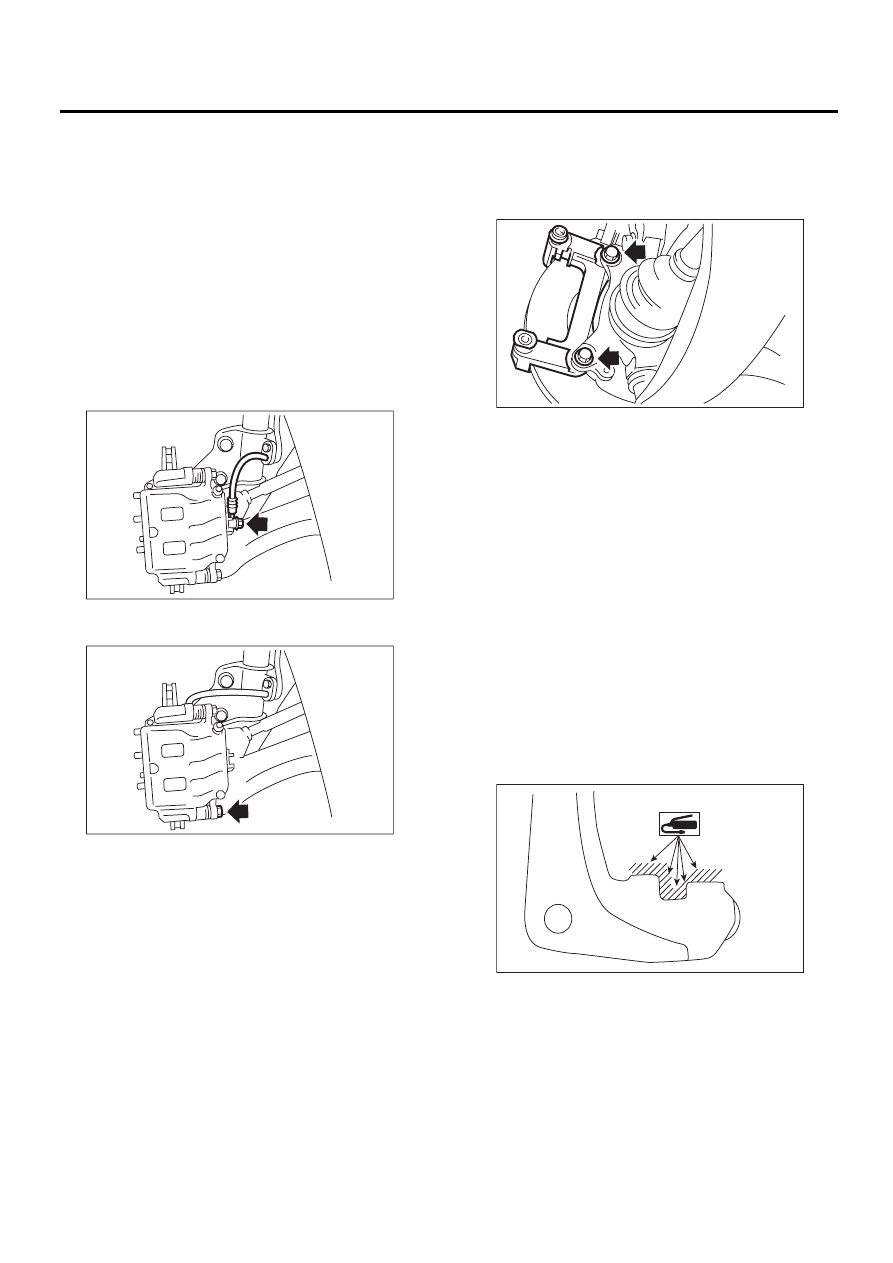

4. Узел переднего дискового

тормоза

A: СНЯТИЕ

1. 15-ДЮЙМОВЫЕ КОЛЕСА

ОСТОРОЖНО:
Не допускайте попадания тормозной жид-
кости на кузов автомобиля. Если тормозная
жидкость попадет на кузов, смойте ее во-
дой и протрите поверхность кузова досуха.
1) Поднимите автомобиль и снимите передние
колеса.
2) Отверните штуцер-болт и отсоедините тор-
мозной шланг от узла корпуса суппорта.

3) Отверните болт, крепящий стопорный штифт
к корпусу суппорта.

4) Поднимите корпус суппорта, а затем смести-
те его к центру автомобиля, чтобы отделить от
суппорта.
5) Снимите суппорт с поворотного кулака.

ПРИМЕЧАНИЕ:
Снимайте суппорт только при замене тормоз-
ного диска или суппорта. Для обслуживания уз-
ла корпуса суппорта необходимости в снятии
суппорта нет.

6) Удалите грязь и инородные предметы с узла
корпуса суппорта и суппорта.

2. 16-ДЮЙМОВЫЕ КОЛЕСА

Обратитесь к инструкции по тормозам 15-дюй-
мовых колес. <См. BR-20, 15-ДЮЙМОВЫЕ КО-
ЛЕСА, СНЯТИЕ, Узел переднего дискового
тормоза.>

3. 17-ДЮЙМОВЫЕ КОЛЕСА

B: УСТАНОВКА

1. 15-ДЮЙМОВЫЕ КОЛЕСА

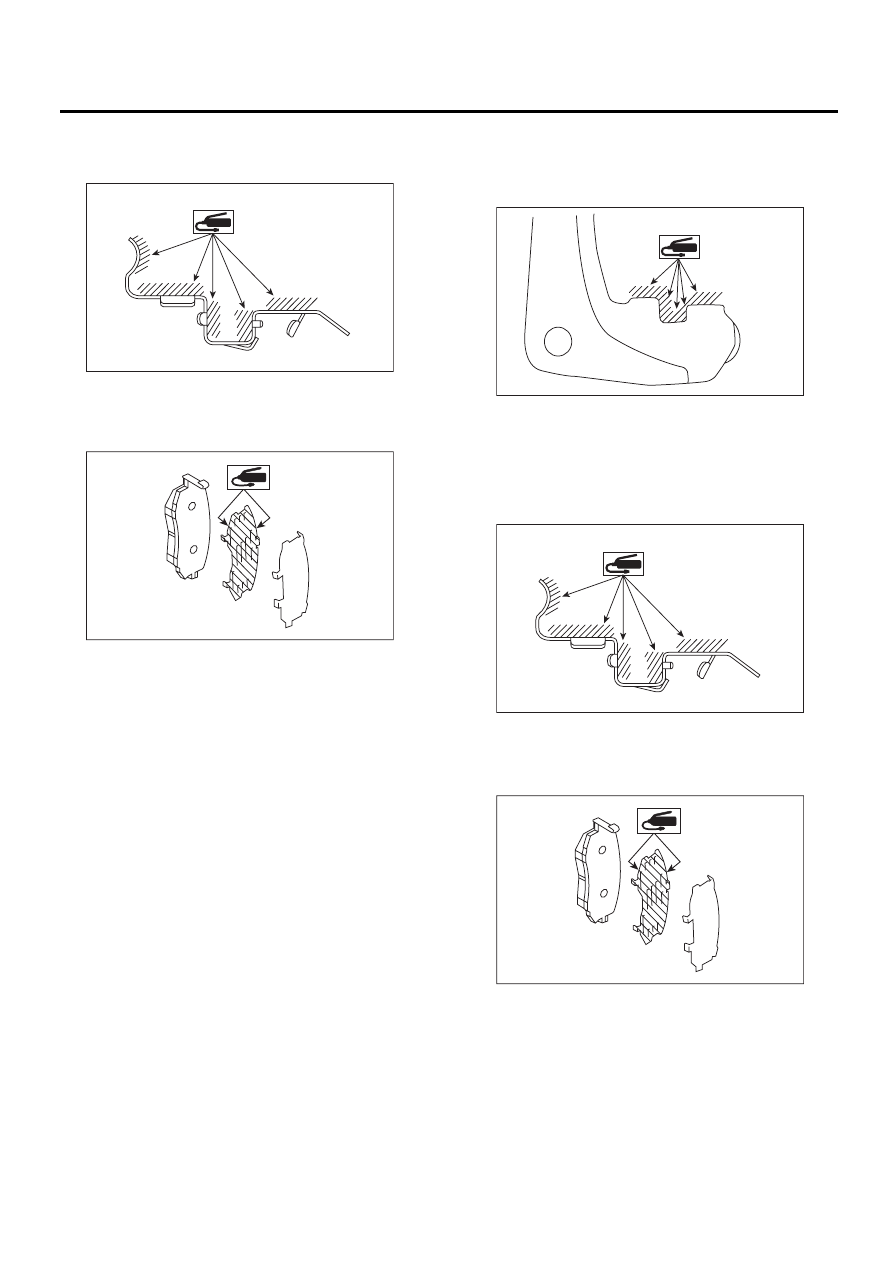

1) Нанесите на суппорт тонкий слой дисуль-
фид-молибденовой смазки Molykote M7439
(Номер детали K0770YA000).

2) Установите суппорт на поворотный кулак.

Момент затяжки:

80 Нм (8,2 кгс-м, 59 фунт-сила-фут)

BR-00021

BR-00022

BR-00023

BR-00597

BR-21

Узел переднего дискового тормоза

ТОРМОЗА

3) Нанесите на фиксатор колодки тонкий слой
дисульфид-молибденовой смазки Molykote
M7439 (Номер детали K0770YA000).

4) Нанесите на обе поверхности внутренней
прокладки тормозной колодки тонкий слой ди-
сульфид-молибденовой смазки Molykote
AS880N (Номер детали K0777YA010).

5) Установите колодку на суппорт.
6) Установите корпус суппорта на суппорт.

Момент затяжки:

27 Нм (2,8 кгс-м, 19,9 фунт-сила-фут)

7) Подсоедините тормозной шланг, используя
новую прокладку тормозного шланга.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,0 фунт-сила-фут)

8) Выпустите воздух из тормозной системы.

2. 16-ДЮЙМОВЫЕ КОЛЕСА

Обратитесь к инструкции по тормозам 15-дюй-
мовых колес. <См. BR-20, 15-ДЮЙМОВЫЕ КО-
ЛЕСА, УСТАНОВКА, Узел переднего дискового
тормоза.>

3. 17-ДЮЙМОВЫЕ КОЛЕСА

1) Нанесите на суппорт тонкий слой дисуль-
фид-молибденовой смазки Molykote M7439
(Номер детали K0770YA000).

2) Установите суппорт на поворотный кулак.

Момент затяжки:

80 Нм (8,2 кгс-м, 59 фунт-сила-фут)

3) Нанесите на фиксатор колодки тонкий слой
дисульфид-молибденовой смазки Molykote
M7439 (Номер детали K0770YA000).

4) Нанесите на обе поверхности внутренней про-
кладки тормозной колодки тонкий слой дисуль-
фид-молибденовой смазки Molykote AS880N
(Номер детали K0777YA010).

BR-00596

BR-00601

BR-00597

BR-00596

BR-00601
