VDC(diag)-6

Опросный лист клиента

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

4. УСЛОВИЯ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

Окружающая среда

a) Погода

 Ясно
 Облачно
 Дождь
 Снег
 Другое:

b) Температура наружного воздуха

°C (°F)

c) Дорога

 Городская дорога
 Пригород
 Шоссе
 Проселок
 Подъем
 Спуск
 Дорога с твердым покрытием
 Дорога с гравийным покрытием
 Грязная дорога
 Песчаное место
 Прямая дорога
 Резкий поворот
 Плавный поворот
 Извилистая дорога
 Дорога с уклоном в обе стороны
 Другое:

d) Поверхность дороги

 Сухая
 Мокрая
 Покрытая свежим снегом
 Покрытая затвердевшим снегом
 Замерзший уклон
 Другое:

VDC(diag)-7

Опросный лист клиента

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Условия

a) Тормоза

Замедление:

G

 Непрерывное/

 Прерывистое

b) Акселератор

Ускорение:

G

 Непрерывное/

 Прерывистое

c) Скорость автомобиля

км/ч

миль/ч

 Движение вперед
 При ускорении
 При замедлении
 На малой скорости
 При повороте
 Другое:

d) Давление воздуха в шинах

Передняя правая шина:

кПа

Передняя левая шина:

кПа

Правая задняя шина:

кПа

Левая задняя шина:

кПа

e) Степень износа

Передняя правая шина:

Передняя левая шина:

Правая задняя шина:

Левая задняя шина:

f) Рулевое колесо

 Резкий поворот
 Плавный поворот
 Движение по прямой
 Плавный возврат
 Резкий возврат

g) Размер шины/диска

 Номинальный размер
 Не соответствующий техническим характеристикам (    )

h) Тип шин

 Летние шины
 Нешипованные шины: (Марка:

)

i) Установлены цепи противоскольжения:

Да /

 Нет

j) Используются шины T-типа:

 Да /

 Нет

k) Состояние углов установки колес:

l) Нагрузка:

m) Используются отремонтированные детали:

 Да /

 Нет

•Перечень:

n) Иное:

VDC(diag)-8

Общие сведения

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

3. Общие сведения

A: ОСТОРОЖНО

1. ДОПОЛНИТЕЛЬНАЯ
СДЕРЖИВАЮЩАЯ СИСТЕМА —
ПОДУШКИ БЕЗОПАСНОСТИ

Жгут проводов системы подушек безопасности
проходит рядом с датчиком скорости колеса
системы ABS и VDCCM&H/U.

ОСТОРОЖНО:
• Все жгуты проводов и разъемы системы
подушек безопасности окрашены в желтый
цвет. Не используйте для проверки этих це-
пей электрические тестеры.
• Будьте осторожны, чтобы не повредить
жгут проводов системы подушек безопас-
ности при обслуживании датчика скорости
колеса и VDCCM&H/U.

B: ПРОВЕРКА

Перед проведением диагностики проверьте
следующие узлы и детали, которые могли
явиться причиной неисправности системы VDC

1. АККУМУЛЯТОРНАЯ БАТАРЕЯ

Измерьте напряжение аккумулятора и про-
верьте плотность электролита.

Стандартное напряжение:

12 В или более

Удельная плотность электролита:

1,260 или более

2. МАССА

Проверьте момент затяжки болта массы систе-
мы VDC (GB-4 и GB-7).

Момент затяжки:

13 Нм (1,3 кгс-м, 9,6 фунт-сила-фут)

3. ТОРМОЗНАЯ ЖИДКОСТЬ

1) Проверьте уровень тормозной жидкости.
2) Проверьте, нет ли утечек тормозной жид-
кости.

4. ГИДРАВЛИЧЕСКИЙ БЛОК
УПРАВЛЕНИЯ

Проверьте гидравлический блок управления.
• При проверке с использованием стенда для
проверки тормозов, <См. VDC-8, ПРОВЕРКА
РАБОТЫ ГИДРАВЛИЧЕСКОГО БЛОКА УПРАВ-
ЛЕНИЯ СИСТЕМЫ VDC С ПОМОЩЬЮ СТЕНДА
ДЛЯ ПРОВЕРКИ ТОРМОЗОВ, ПРОВЕРКА,
Блок управления системы VDC и гидравличес-
кий блок управления (VDCCM&H/U).>
• При проверке без использованием стенда
для проверки тормозов, <См. VDC-8, ПРОВЕР-
КА РАБОТЫ ГИДРАВЛИЧЕСКОГО БЛОКА УП-
РАВЛЕНИЯ СИСТЕМЫ VDC С ПОМОЩЬЮ МА-
НОМЕТРА, ПРОВЕРКА, Блок управления сис-
темы VDC и гидравлический блок управления
(VDCCM&H/U).>

5. ПРИХВАТЫВАНИЕ ТОРМОЗА

Проверьте тормоз на предмет прихватывания.

6. ТОРМОЗНЫЕ КОЛОДКИ И ДИСКИ

Проверьте тормозные колодки и диски.
• Передние, <См. BR-18, ПРОВЕРКА, Пере-
дняя тормозная колодка.> <См. BR-19, ПРО-
ВЕРКА, Передний тормозной диск.>
• Задние, <См. BR-26, ПРОВЕРКА, Задняя
тормозная колодка.> <См. BR-27, ПРОВЕРКА,
Задний тормозной диск.>

7. ШИНА

Проверьте технические характеристики шин,
износ шин и давление воздуха в шинах. <См.
WT-2, ХАРАКТЕРИСТИКИ, Общие сведения.>

VDC(diag)-9

Общие сведения

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

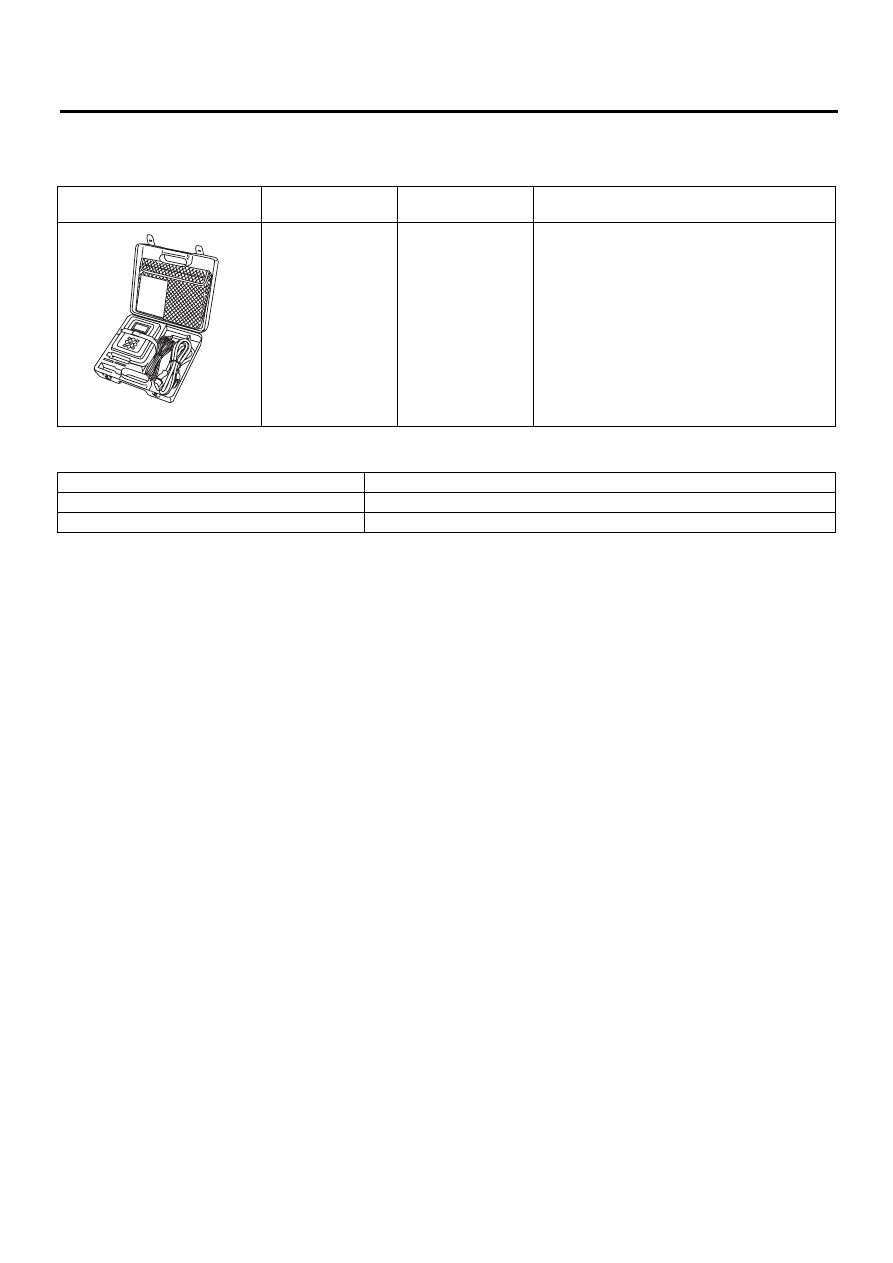

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для поиска и устранения неис-
правностей в электрических системах.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения сопротивления, напряжения и силы тока.

Осциллограф

Предназначен для измерения уровня сигналов датчика.

ST1B022XG0
