Subaru Legacy (2008 год). Руководство - часть 857

VDC-22

Передний магнитный шифратор

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC)

9. Передний магнитный

шифратор

A: ПРИМЕЧАНИЕ

На автомобилях, оснащенных системой VDC,
устанавливаются такие же магнитные шифра-
торы, как и на автомобилях, оснащенных сис-
темой ABS. Процедуры снятия, установки и
проверки описаны в разделе “Передний маг-
нитный шифратор”.
<См. ABS-17, Передний магнитный шифратор.>

VDC-23

Задний магнитный шифратор

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC)

10.Задний магнитный

шифратор

A: ПРИМЕЧАНИЕ

На автомобилях, оснащенных системой VDC,
устанавливаются такие же магнитные шифра-
торы, как и на автомобилях, оснащенных сис-
темой ABS. Процедуры снятия, установки и
проверки описаны в разделе “Задний магнит-
ный шифратор”.
<См. ABS-18, Задний магнитный шифратор.>

VDC-24

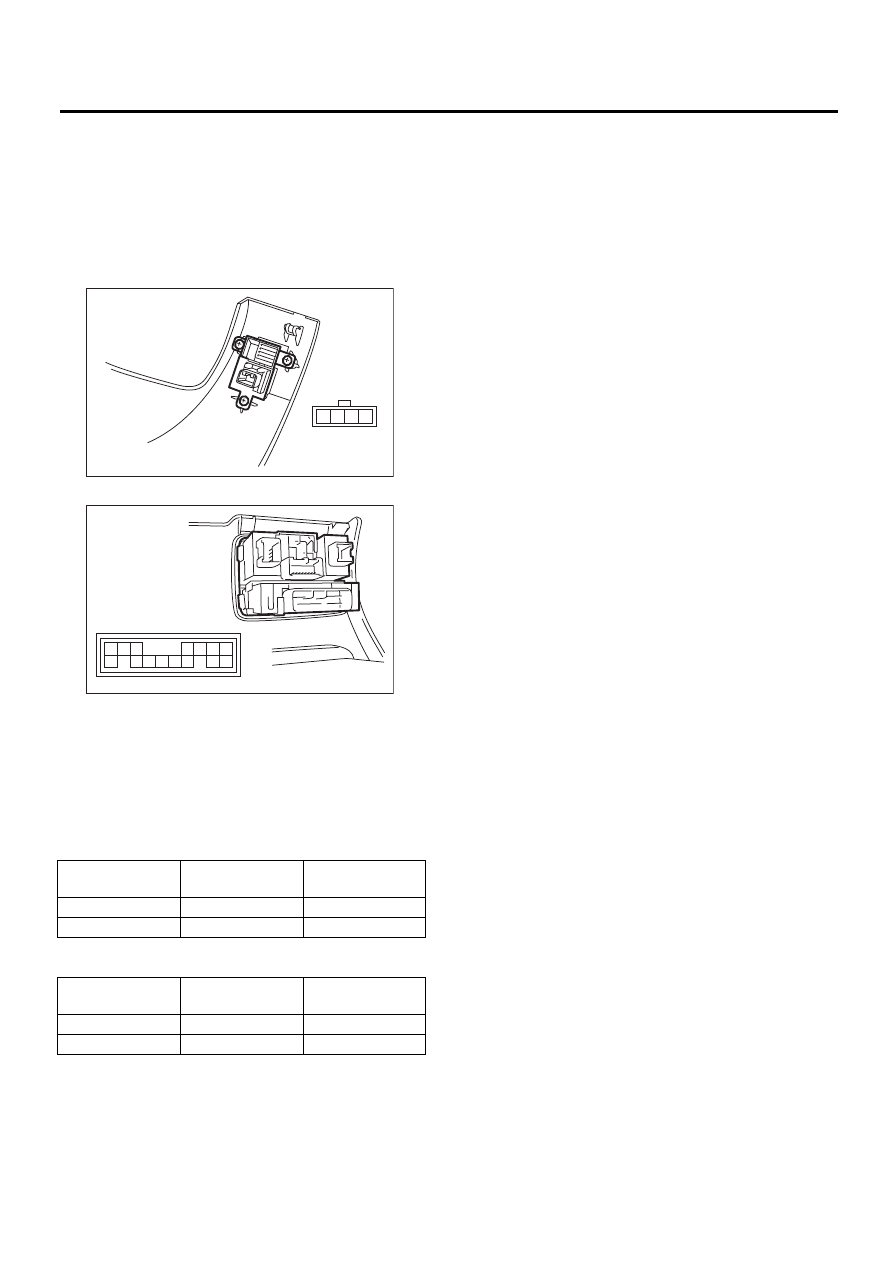

Выключатель отключения системы VDC

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC)

11.Выключатель отключения

системы VDC

A: СНЯТИЕ

1) Снимите нижнюю крышку панели приборов.
2) Отверните винты и снимите выключатель
отключения системы VDC.
• Модель с правосторонним управлением

• Модель с левосторонним управлением

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление между клеммами вы-
ключателя отключения системы VDC.
• Модель с правосторонним управлением

• Модель с левосторонним управлением

Если измеренные значения выходят за рамки
нормативных, замените выключатель отклю-
чения системы VDC.

Положение вы-

ключателя

Номер клеммы

Нормативное

значение

OFF (ВЫКЛ)

2 — 3

1 МОм или более

ON (ВКЛ)

2 — 3

Менее 1 Ом

Положение вы-

ключателя

Номер клеммы

Нормативное

значение

OFF (ВЫКЛ)

5 — 15

1 MОм или более

ON (ВКЛ)

5 — 15

Менее 1 Ом

VDC00210

4 3 2 1

VDC00240

7 6 5

4 3 2 1

15

14 13 12 11 10

9 8

СИСТЕМА ДИНАМИЧЕСКОЙ
СТАБИЛИЗАЦИИ (VDC)
(ДИАГНОСТИКА)

VDC(diag)

Страница

1.

Базовая процедура диагностики ........................................................... 2

2.

Опросный лист клиента  ..........................................................................4

3.

Общие сведения ...................................................................................... 8

4.

Расположение электрических компонентов ...................................... 10

5.

Входные/выходные сигналы блока управления  ................................ 12

6.

Subaru Select Monitor ............................................................................. 16

7.

Считывание кодов диагностики неисправностей (КДН).....................24

8.

Режим проверки .................................................................................... 25

9.

Режим очистки памяти ......................................................................... 26

10.

Схема включения предупреждающей лампы  .................................... 27

11.

Список кодов диагностики неисправностей (КДН)  ............................40

12.

Процедура диагностики с использованием кодов диагностики
неисправностей (КДН)  ...........................................................................45

13.

Общая таблица диагностики .............................................................. 108
