Subaru Legacy (2008 год). Руководство - часть 856





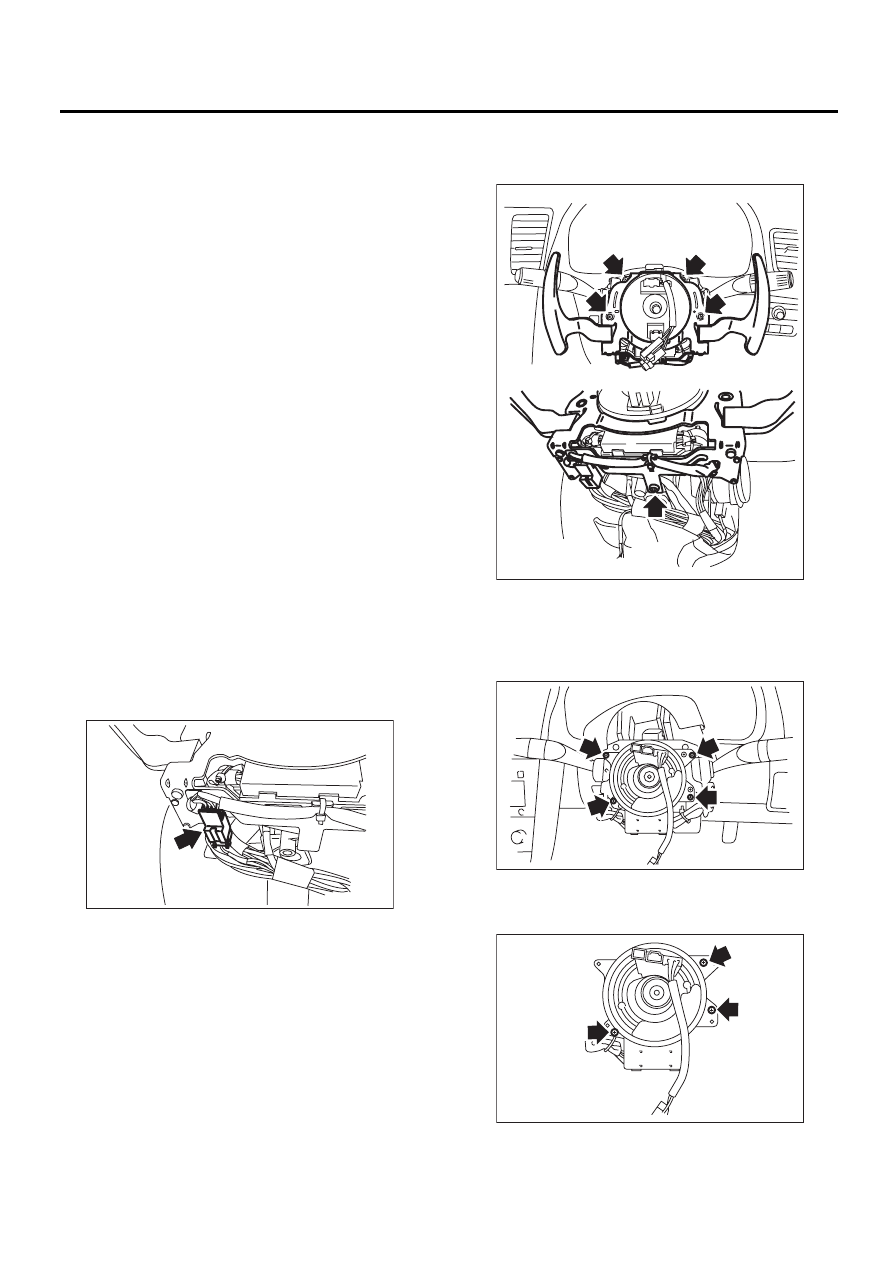

VDC-18

Датчик угла поворота рулевого колеса

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC)

6. Датчик угла поворота

рулевого колеса

A: ЗАМЕНА

ОСТОРОЖНО:
• Не снимайте датчик угла поворота руле-
вого колеса кроме случаев его замены.
• При замене датчика три раза или более,
замените узел комбинированного переклю-
чателя, чтобы защитить резьбу.
1) Установите рулевое колесо в положение
прямолинейного движения.
2) Отсоедините провод массы от аккумулятора.
3) Снимите модуль подушки безопасности.
<См. AB-15, СНЯТИЕ, Модуль подушки безо-
пасности водителя.>

ВНИМАНИЕ:
При осуществлении обслуживания и ремон-
та модуля подушек безопасности всегда
следуйте инструкциям, приведенным в раз-
деле “Система подушек безопасности”.
<См. AB-4, ОСТОРОЖНО, Общие сведения.>
4) Снимите рулевое колесо.
<См. PS-19, СНЯТИЕ, Рулевое колесо.>
5) Отверните винты и снимите нижний кожух
рулевой колонки.
6) Открутите два винта, крепящие верхнюю
крышку рулевой колонки.
7) Отсоедините разъем от узла переключателя
передач на рулевом колесе. (Модель с пере-
ключателем передач на рулевом колесе)

8) Снимите узел переключателя передач на ру-
левом колесе. (Модель с переключателем пе-
редач на рулевом колесе)

9) Рассоедините поворотный разъем рулевой
колонки и датчик угла поворота рулевого коле-
са.
10) Снимите винты, крепящие поворотный
разъем рулевой колонки к рулевой колонке.

11) Снимите виниловую ленту, крепящую жгут
проводов, затем снимите датчик угла поворота
рулевого колеса с поворотного разъема.

CS-00728

CS-00729

VDC-00207

VDC-00208

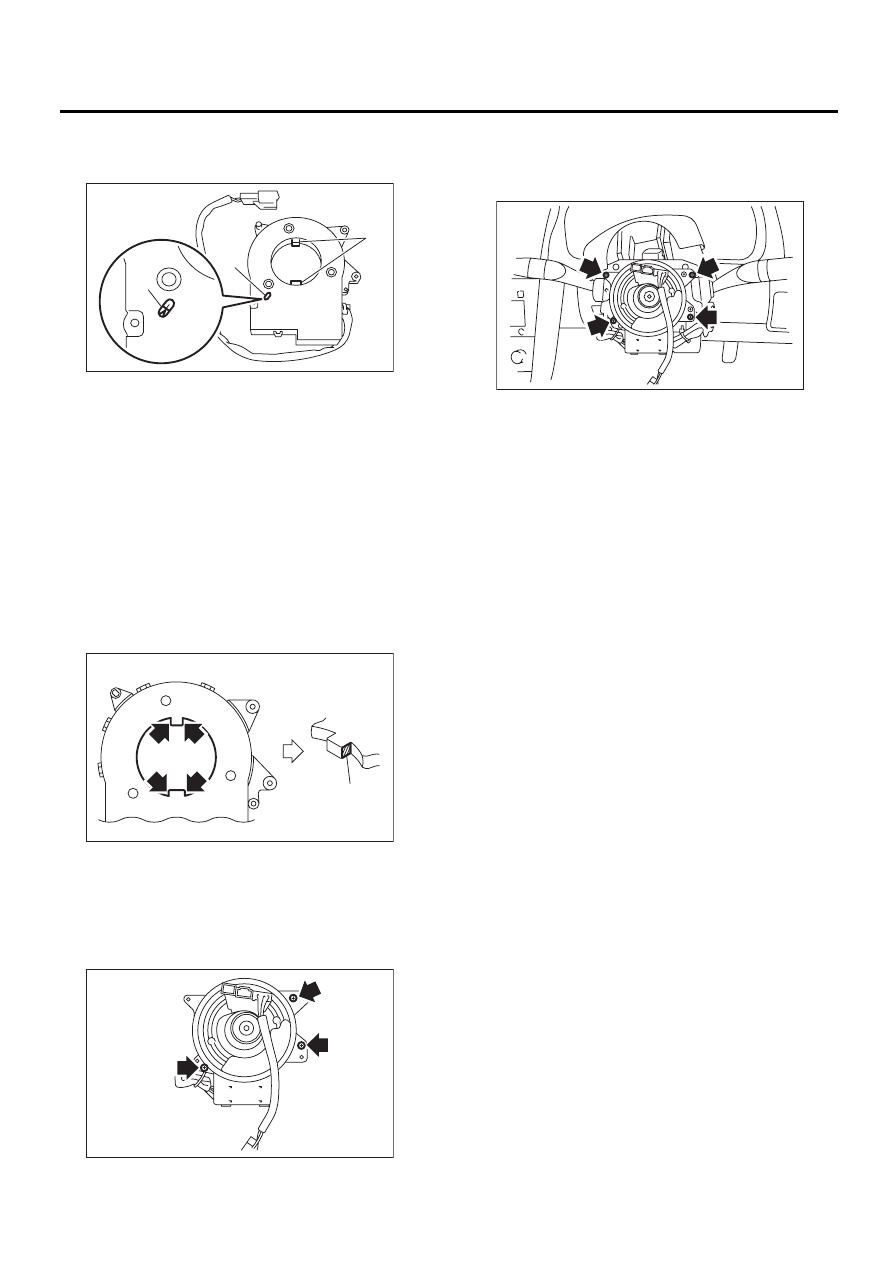

VDC-19

Датчик угла поворота рулевого колеса

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC)

12) Поверните выступы нового датчика угла
поворота рулевого колеса, так чтобы в смотро-
вом отверстии была видна метка совмещения.

ОСТОРОЖНО:
Будьте осторожны, чтобы не допустить по-
падания в смотровое отверстие инородных
предметов.
13) Отрегулируйте центральное положение по-
воротного разъема рулевой колонки.
<См. AB,-27, УСТАНОВКА, Поворотный разъем
рулевой колонки.>
14) Нанесите тонкий слой консистентной смаз-
ки, поставляемой с новой деталью, на 4 повер-
хности выступов датчика угла поворота руле-
вого колеса.

15) Выровняйте положение выступов и устано-
вите поворотный разъем рулевой колонки на
датчик угла поворота рулевого колеса.
Момент затяжки:

0,5 Нм (0,05 кгс-м, 0,36 фунт-сила-фут)

16) Установите поворотный разъем рулевой
колонки на комбинированный переключатель
и снова закрепите жгут проводов виниловой
лентой.

17) Установите узел переключателя передач
на рулевом колесе. (Модель с переключателем
передач на рулевом колесе)
18) Установите рулевое колесо.
<См. PS-19, УСТАНОВКА, Рулевое колесо.>

Момент затяжки:

44 Нм (4,5 кгс-м, 32,5 фунт-сила-фут)

19) Установите модуль подушки безопасности
на рулевое колесо.
<См. AB-15, УСТАНОВКА, Модуль подушки бе-
зопасности водителя.>

ВНИМАНИЕ:
Перед выполнением данных работ озна-
комьтесь с инструкциями, приведенными в
разделе “Система подушек безопасности”.
<См. AB-4, ОСТОРОЖНО, Общие сведения.>
20) Присоедините провод массы к аккумулятору.

ОСТОРОЖНО:
По завершении установки отрегулируйте
следующие два положения.
• Центральное положение датчика угла по-
ворота рулевого колеса
• Нулевое положение датчика угловой ско-
рости рыскания и бокового ускорения
Указанная выше процедура необходима для
последующего определения VDCCM&H/U
положения автомобиля. Описание проце-
дур установки этих двух положений приве-
дено в разделе “Блок управления системы
VDC и гидравлический блок управления
(VDCCM&H/U)”. <См. VDC-11, РЕГУЛИРОВКА,
Блок управления системы VDC и гидравли-
ческий блок управления (VDCCM&H/U).>

(1) Выступающая часть
(2) Смотровое отверстие
(3) Метка совмещения

(1) Нанесите смазку

(1)

(2)

(3)

VDC-00209

ABS00435

(1)

VDC-00208

VDC-00207

VDC-20

Датчик скорости переднего колеса системы ABS Датчик

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC)

7. Датчик скорости переднего

колеса системы ABS
Датчик

A: ПРИМЕЧАНИЕ

На автомобилях, оснащенных системой VDC,
устанавливаются такие же датчики скорости
колеса системы ABS, как и на автомобилях, ос-
нащенных системой ABS. Процедуры снятия,
установки и проверки описаны в разделе “Дат-
чик скорости переднего колеса системы ABS”.
<См. ABS-14, Датчик скорости переднего коле-
са системы ABS.>

VDC-21

Датчик скорости заднего колеса системы ABS Датчик

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC)

8. Датчик скорости заднего

колеса системы ABS
Датчик

A: ПРИМЕЧАНИЕ

На автомобилях, оснащенных системой VDC,
устанавливаются такие же датчики скорости
колеса системы ABS, как и на автомобилях, ос-
нащенных системой ABS. Процедуры снятия,
установки и проверки описаны в разделе “Дат-
чик скорости заднего колеса системы ABS”.
<См. ABS-16, Датчик скорости заднего колеса
системы ABS.>
