Subaru Legacy (2008 год). Руководство - часть 844
ABS(diag)-52

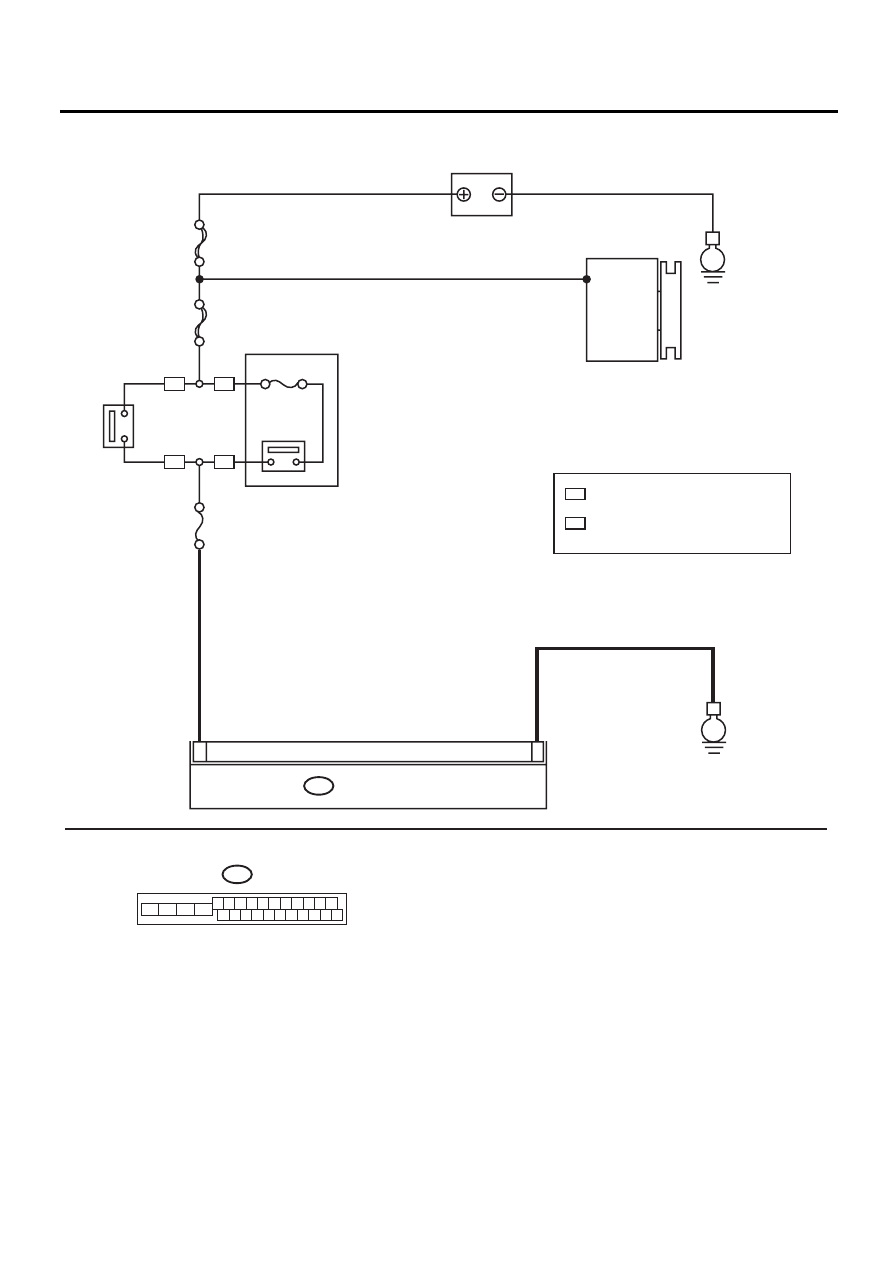

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
ABS (ДИАГНОСТИКА)
2
ПРОВЕРКА ТЕХНИЧЕСКИХ ХА-
РАКТЕРИСТИК ШИНЫ.
Переведите выключатель зажига-
ния в положение OFF.
Соответствуют ли техничес-
кие характеристики шины
нормативным?
Замените шину.
3
ПРОВЕРКА ИЗНОСА ШИНЫ.
Отмечен ли чрезмерный из-
нос шины?
Замените шину.
4
ПРОВЕРКА ДАВЛЕНИЯ ВОЗДУХА
В ШИНЕ.
Соответствует ли давление
воздуха в шине норме?
Отрегулируйте давле-
ние воздуха в шине.
5
ПРОВЕРКА УСТАНОВКИ ДАТЧИ-
КА СКОРОСТИ КОЛЕСА СИСТЕ-
МЫ ABS.
Затянуты ли болты крепления
датчиков скорости колес сис-
темы ABS с моментом 7,5 Нм
(0,76 кгс-м, 5,5 фунт-сила-
фут)? (На четырех колесах)
Затяните болты креп-
ления датчика скоро-
сти колеса системы
ABS.
6
ПРОВЕРКА СИГНАЛА ДАТЧИКА
СКОРОСТИ КОЛЕСА СИСТЕМЫ
ABS.
1) Установите датчик скорости ко-
леса системы ABS.
2) Подготовьте осциллограф.
3) Проверьте датчик скорости ко-
леса системы ABS. <См. ABS-15,
ДАТЧИК СКОРОСТИ КОЛЕСА СИС-
ТЕМЫ ABS, ПРОВЕРКА, Датчик
скорости переднего колеса системы
ABS.>
Отображается ли на осцил-
лографе сигнал с формой,
аналогичной форме, показан-
ной на рисунке, при медлен-
ном вращении колеса? Отоб-
ражается ли на осциллографе
повторный сигнал с формой,
аналогичной форме, показан-
ной на рисунке, при медлен-
ном вращении колеса с одина-
ковой скоростью еще на один
оборот или более?
7
ПРОВЕРКА СИГНАЛА ДАТЧИКА
СКОРОСТИ КОЛЕСА СИСТЕМЫ
ABS ИЛИ МАГНИТНОГО ШИФРА-
ТОРА.
Нет ли на наконечнике датчи-
ка скорости колеса системы
ABS или магнитном шифрато-
ре инородных предметов или
повреждений?
Тщательно удалите за-
грязнения. Кроме того, за-
мените датчик скорости
колеса системы ABS или
магнитный шифратор, яв-
ляющийся частью узла
подшипника ступицы, в
случае их повреждения.
8
ПРОВЕРКА ABSCM&H/U.
1) Подсоедините все разъемы.
2) Выполните процедуру очистки па-
мяти.
3) Выполните процедуру проверки.
<См. ABS(diag)-25, Режим проверки.>
4) Считайте КДН.
Отображается ли на дисплее
тот же самый КДН?
9
ПРОВЕРКА ДРУГИХ КДН НА ДИС-
ПЛЕЕ.
Отображается ли какой-либо
другой КДН?
Проведите диагностику в
соответствии с КДН.
Причиной являются
временные шумовые
помехи.
ПРИМЕЧАНИЕ:
То, что предупреждаю-
щая лампа системы
ABS при этом все вре-
мя продолжает гореть,
является нормой. Для
выключения предуп-
реждающей лампы сис-
темы ABS, совершите
поездку на автомоби-
ле со скоростью не ме-
нее 12 км/ч (7 миль/ч).
Обязательно соверши-
те такую поездку и убе-
дитесь в том, что пре-
дупреждающая лампа
выключилась.
Шаг
Проверка
Да
Нет
