Subaru Legacy (2008 год). Руководство - часть 845

ABS(diag)-56

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ
ABSCM&H/U.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы ABSCM&H/U.
3) Запустите двигатель на холостом ходу.
4) Измерьте напряжение между разъемом
ABSCM&H/U и массой кузова.

Разъемы и клеммы

(B301) № 18 (+) — Масса кузова (–):

Напряжение составляет 10 —
15 В?

Переходите к шагу 2.

Устраните не-
исправность в
цепи электро-
питания
ABSCM&H/U.

ПРОВЕРКА ЦЕПИ МАССЫ ABSCM&H/U.
1) Переведите выключатель зажигания в
положение OFF.
2) Измерьте сопротивление между разъ-
емом ABSCM&H/U и массой кузова.

Разъемы и клеммы

(B301) № 15 — Масса кузова:

Составляет ли величина сопро-
тивления менее 0,5 Ом?

Переходите к шагу 3.

Устраните не-
исправность в
жгуте прово-
дов цепи массы
ABSCM&H/U.

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМЕ.

Выявлен ли плохой контакт в
разъеме между генератором,
аккумулятором и ABSCM&H/U?

Устраните неисправ-
ность в разъеме.

Переходите к
шагу 4.

ПРОВЕРКА ABSCM&H/U.
1) Подсоедините все разъемы.
2) Выполните процедуру очистки памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисплее
тот же самый КДН?

Замените ABSCM&H/U.
<См. ABS-6, Блок управ-
ления системы ABS и гид-
равлический блок управ-
ления (ABSCM&H/U).>

Переходите к
шагу 5.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-либо
другой КДН?

Проверьте КДН, исполь-
зуя “Список кодов диа-
гностики неисправнос-
тей (КДН)”. <См.
ABS(diag)-38, Список ко-
дов диагностики неис-
правностей (КДН).>

Временная по-
теря контакта.

ABS(diag)-57

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

N: КДН C0121 НЕИСПРАВНОСТЬ ПЕРЕДНЕГО ЛЕВОГО ВЫПУСКНОГО

КЛАПАНА В БЛОКЕ УПРАВЛЕНИЯ СИСТЕМЫ ABS И
ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕНИЯ (ABSCM&H/U)

ПРИМЕЧАНИЕ:
Процедуру диагностики смотрите в описании процедуры диагностики для КДН C0127. <См.
ABS(diag)-58, КДН C0127 НЕИСПРАВНОСТЬ ЗАДНЕГО ПРАВОГО ВЫПУСКНОГО КЛАПАНА В БЛО-
КЕ УПРАВЛЕНИЯ СИСТЕМЫ ABS И ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕНИЯ (ABSCM&H/U), Про-
цедура диагностики с использованием кодов диагностики неисправностей (КДН).>

O: КДН C0123 НЕИСПРАВНОСТЬ ПЕРЕДНЕГО ПРАВОГО ВЫПУСКНОГО

КЛАПАНА В БЛОКЕ УПРАВЛЕНИЯ СИСТЕМЫ ABS И
ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕНИЯ (ABSCM&H/U)

P: КДН C0125 НЕИСПРАВНОСТЬ ЗАДНЕГО ЛЕВОГО ВЫПУСКНОГО

КЛАПАНА В БЛОКЕ УПРАВЛЕНИЯ СИСТЕМЫ ABS И
ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕНИЯ (ABSCM&H/U)

ABS(diag)-58

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

Q: КДН C0127 НЕИСПРАВНОСТЬ ЗАДНЕГО ПРАВОГО ВЫПУСКНОГО

КЛАПАНА В БЛОКЕ УПРАВЛЕНИЯ СИСТЕМЫ ABS И ГИДРАВЛИЧЕСКОМ
БЛОКЕ УПРАВЛЕНИЯ (ABSCM&H/U)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Неисправность разъема жгута проводов
• Неисправность выпускного клапана в блоке управления системы ABS и гидравлическом блоке уп-
равления (ABSCM&H/U)
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система EBD.

ПРИМЕЧАНИЕ:
Вместе с предупреждающей лампой системы ABS загорается и предупреждающая лампа тормоз-
ной системы.

ABS(diag)-59

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

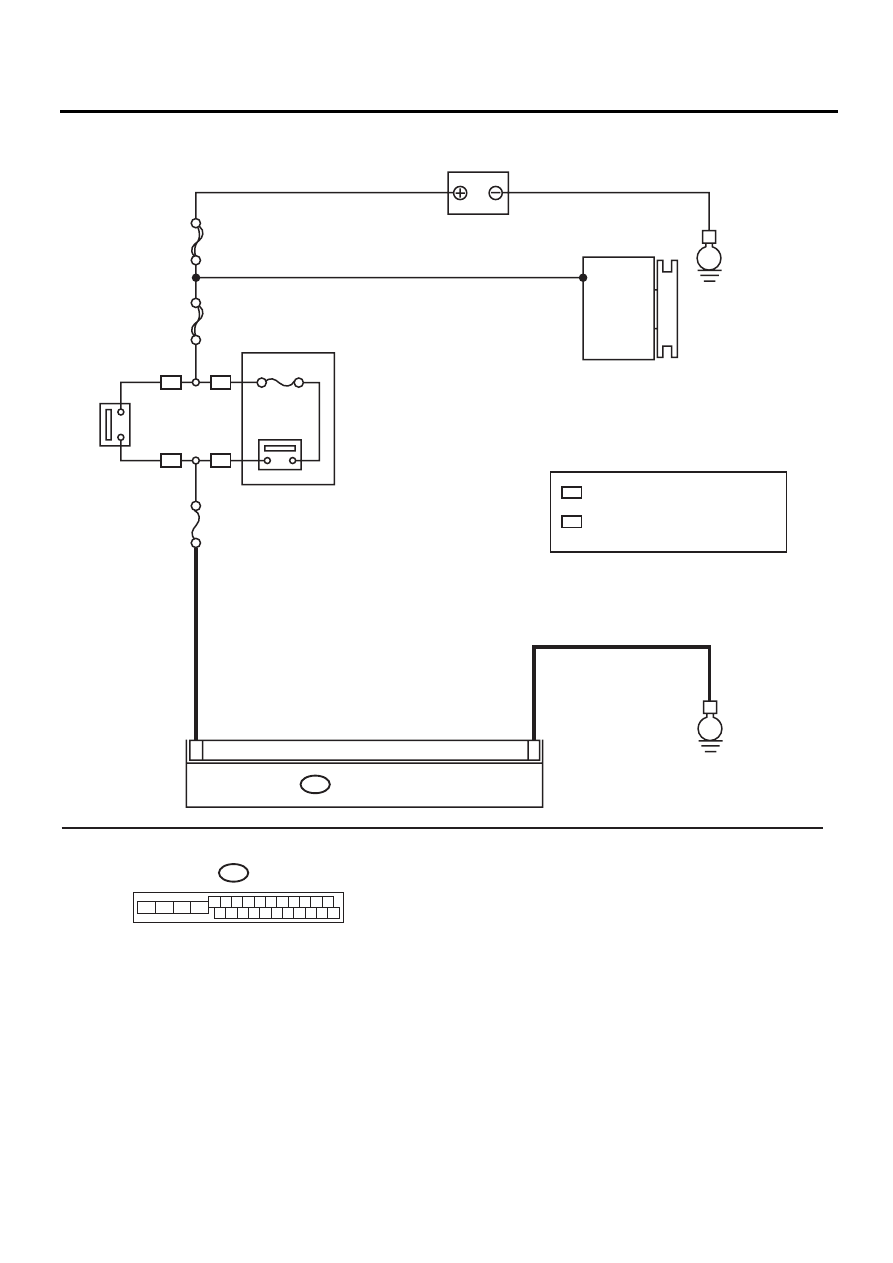

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

ABS01009

ГЛАВНЫЙ

-6

No.33

B301

БЛОК УПРАВЛЕНИЯ И ГИДРАВЛИЧЕСКИЙ
БЛОК СИСТЕМЫ ABS

АККУМУЛЯТОР

ГЕНЕРАТОР

B301

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

БЛОК РЕЛЕ

20A

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ

ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ

ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

РЕЛЕ ЗАЖИГАНИЯ 1

(СИСТЕМЫ ЗАПУСКА/

ОСТАНОВКИ

ДВИГАТЕЛЯ

ПРИ ПОМОЩИ

КНОПКИ)
