ABS(diag)-44

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪЕМЕ.
Проверьте качество контакта в разъеме между
ABSCM&H/U и датчиком скорости колеса системы ABS.

Выявлен ли плохой
контакт?

Устраните неис-
правность в разъ-
еме.

Переходите к ша-
гу 2.

2

ПРОВЕРКА РАЗЪЕМОВ ЖГУТА ПРОВОДОВ МЕЖДУ
ABSCM&H/U И ДАТЧИКОМ СКОРОСТИ КОЛЕСА СИС-
ТЕМЫ ABS.
1) Отсоедините разъем (B301) от ABSCM&H/U.
2) Отсоедините разъем от датчика скорости колеса сис-
темы ABS.
3) Измерьте сопротивление между разъемом ABSCM&H/
U и разъемом датчика скорости колеса системы ABS.

Разъемы и клеммы
КДН C0101

(B301) № 3 — (R72) № 1:
(B301) № 4 — (R72) № 2:

КДН C0102

(B301) № 2 — (R73) № 1:
(B301) № 17 — (R73) № 2:

КДН C0103

(B301) № 5 — (B6) № 2:
(B301) № 6 — (B6) № 1:

КДН C0104

(B301) № 16 — (B15) № 2:
(B301) № 1 — (B15) № 1:

Составляет ли вели-
чина сопротивления
менее 0,5 Ом?

Переходите к ша-
гу 3.

Устраните неис-
правность в разъ-
емах жгута про-
водов между
ABSCM&H/U и
датчиком скоро-
сти колеса систе-
мы ABS.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ НА НАЛИЧИЕ КОРОТ-
КОГО ЗАМЫКАНИЯ НА МАССУ.
Измерьте сопротивление между разъемом ABSCM&H/U и
массой кузова.

Разъемы и клеммы
КДН C0101

(B301) № 4 — Масса кузова:

КДН C0102

(B301) № 17 — Масса кузова:

КДН C0103

(B301) № 6 — Масса кузова:

КДН C0104

(B301) № 1 — Масса кузова:

Составляет ли вели-
чина сопротивления
1 МОм или более?

Переходите к ша-
гу 4.

Устраните неис-
правность в разъ-
емах жгута про-
водов между
ABSCM&H/U и
датчиком скоро-
сти колеса систе-
мы ABS.

4

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ ДАТЧИКА СКО-
РОСТИ КОЛЕСА СИСТЕМЫ ABS.
1) Присоедините разъем ABSCM&H/U.
2) Переведите выключатель зажигания в положение ON.
3) Измерьте напряжение между разъемом датчика ско-
рости колеса системы ABS и массой кузова.

Разъемы и клеммы
КДН C0101

(R72) № 1 (+) — Масса кузова (–):

КДН C0102

(R73) № 1 (+) — Масса кузова (–):

КДН C0103

(B6) № 2 (+) — Масса кузова (–):

КДН C0104

(B15) № 2 (+) — Масса кузова (–):

Напряжение состав-
ляет 5 — 16 В?

Переходите к ша-
гу 6.

Переходите к ша-
гу 5.

5

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ ABSCM&H/U.
1) Переведите выключатель зажигания в положение OFF.
2) Отсоедините разъемы ABSCM&H/U.
3) Переведите выключатель зажигания в положение ON.
4) Измерьте напряжение между разъемом ABSCM&H/U и
массой кузова.

Разъемы и клеммы

(B301) № 18 (+) — (B301) № 15 (–):

Напряжение состав-
ляет 10 — 15 В?

Переходите к ша-
гу 6.

Проверьте гене-
ратор, аккумуля-
тор и цепь пита-
ния ABSCM&H/U.

ABS(diag)-45

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

E: КДН C0105 НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ ЗАДНЕГО

ПРАВОГО КОЛЕСА СИСТЕМЫ ABS (НЕНОРМАТИВНАЯ ВЕЛИЧИНА
СИГНАЛА ДАТЧИКА СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS)

ПРИМЕЧАНИЕ:
Процедуру диагностики смотрите в описании процедуры диагностики для КДН C0108. <См.
ABS(diag)-46, КДН C0108 НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ ПЕРЕДНЕГО ЛЕВОГО КОЛЕСА
СИСТЕМЫ ABS (НЕНОРМАТИВНАЯ ВЕЛИЧИНА СИГНАЛА ДАТЧИКА СКОРОСТИ КОЛЕСА СИСТЕ-
МЫ ABS), Процедура диагностики с использованием кодов диагностики неисправностей (КДН).>

F: КДН C0106 НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ ЗАДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS (НЕНОРМАТИВНАЯ ВЕЛИЧИНА СИГНАЛА
ДАТЧИКА СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS)

ПРИМЕЧАНИЕ:
Процедуру диагностики смотрите в описании процедуры диагностики для КДН C0108. <См.
ABS(diag)-46, КДН C0108 НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ ПЕРЕДНЕГО ЛЕВОГО КОЛЕСА
СИСТЕМЫ ABS (НЕНОРМАТИВНАЯ ВЕЛИЧИНА СИГНАЛА ДАТЧИКА СКОРОСТИ КОЛЕСА СИСТЕ-
МЫ ABS), Процедура диагностики с использованием кодов диагностики неисправностей (КДН).>

G: КДН C0107 НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ ПЕРЕДНЕГО

ПРАВОГО КОЛЕСА СИСТЕМЫ ABS (НЕНОРМАТИВНАЯ ВЕЛИЧИНА
СИГНАЛА ДАТЧИКА СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS)

ПРИМЕЧАНИЕ:
Процедуру диагностики смотрите в описании процедуры диагностики для КДН C0108. <См.
ABS(diag)-46, КДН C0108 НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ ПЕРЕДНЕГО ЛЕВОГО КОЛЕСА
СИСТЕМЫ ABS (НЕНОРМАТИВНАЯ ВЕЛИЧИНА СИГНАЛА ДАТЧИКА СКОРОСТИ КОЛЕСА СИСТЕ-
МЫ ABS), Процедура диагностики с использованием кодов диагностики неисправностей (КДН).>

6

ПРОВЕРКА СИГНАЛА ДАТЧИКА СКОРОСТИ КОЛЕСА
СИСТЕМЫ ABS.
1) Установите датчик скорости колеса системы ABS.
2) Подготовьте осциллограф.
3) Проверьте датчик скорости колеса системы ABS. <См.
ABS-15, ДАТЧИК СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS,
ПРОВЕРКА, Датчик скорости переднего колеса системы
ABS.>

Имеет ли сигнал ту
же форму, что пока-
зана на рисунке?

Переходите к ша-
гу 7.

Замените датчик
скорости колеса
системы ABS.

7

ПРОВЕРКА ABSCM&H/U.
1) Подсоедините все разъемы.
2) Выполните процедуру очистки памяти.
3) Выполните процедуру проверки. <См. ABS(diag)-25,
Режим проверки.>
4) Считайте КДН.

Отображается ли на
дисплее тот же са-
мый КДН?

Замените только
ABSCM. <См.
ABS-9, ЗАМЕНА,
Блок управления
системы ABS и
гидравлический
блок управления
(ABSCM&H/U).>

Переходите к ша-
гу 8.

8

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли
какие-либо другие
КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Причиной явля-
ются временные
шумовые помехи.

Шаг

Проверка

Да

Нет

ABS(diag)-46

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

H: КДН C0108 НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ ПЕРЕДНЕГО

ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS (НЕНОРМАТИВНАЯ ВЕЛИЧИНА
СИГНАЛА ДАТЧИКА СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Искажение сигнала датчика скорости колеса системы ABS (помехи, ненормативная величина сиг-
нала и т.д.)
• Неисправность разъема жгута проводов
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Не работает система ABS.

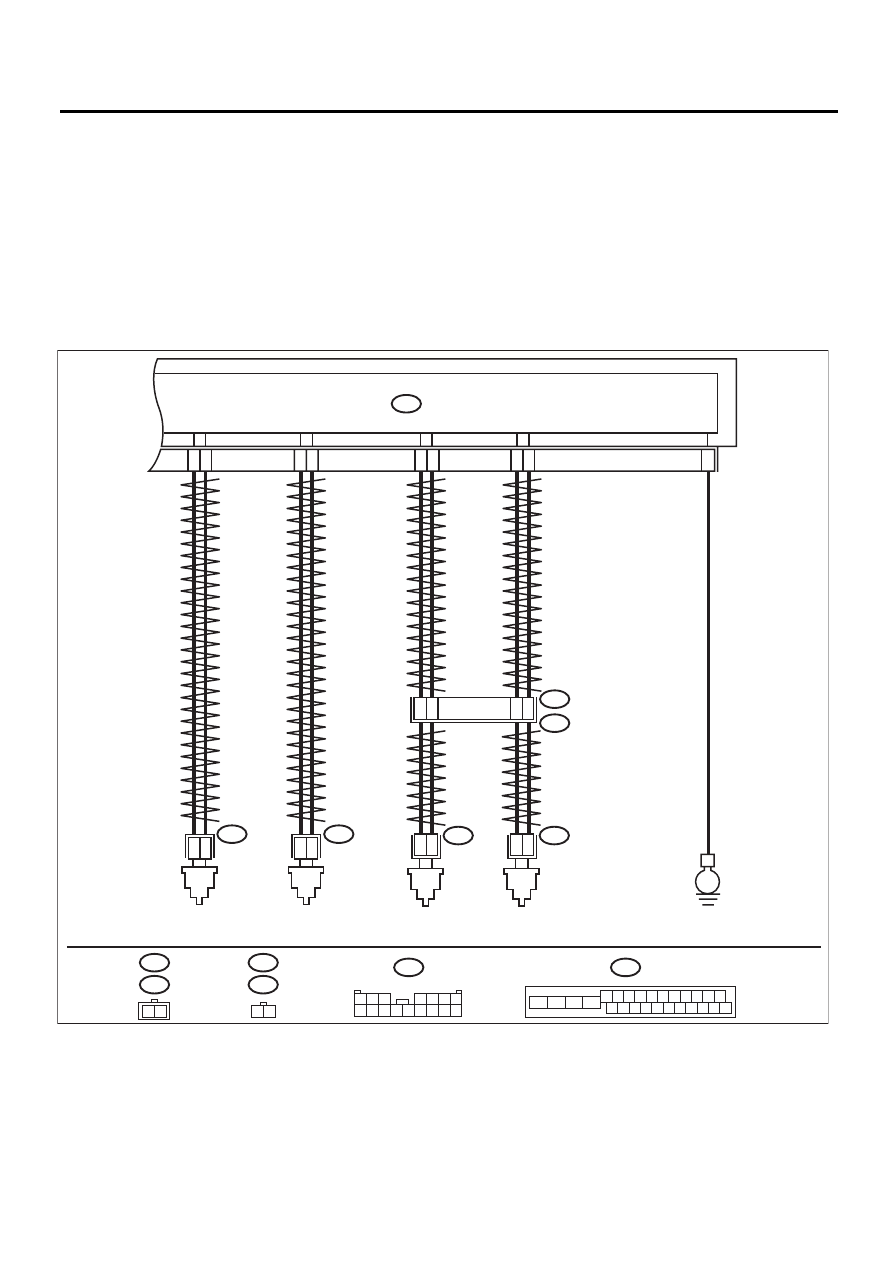

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

4

3

1

16

17

2

15

B98

R72

R2

E

1

2

15

14

6

5

R73

1

2

B6

B15

R73

R72

1

2

1 2

2 1

6

5

B301

2

1

B15

B6

B301

B98

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

БЛОК УПРАВЛЕНИЯ И ГИДРАВЛИЧЕСКИЙ БЛОК
СИСТЕМЫ ABS

ABS00995

1 2 3

4 5 6 7

8 9 10 11 12 13 14 15 16

ВИТ

АЯ ПАР

А

ВИТ

АЯ ПАР

А

ВИТ

АЯ ПАР

А

ВИТ

АЯ ПАР

А

ВИТ

АЯ ПАР

А

ВИТ

АЯ ПАР

А

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ABS(diag)-47

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

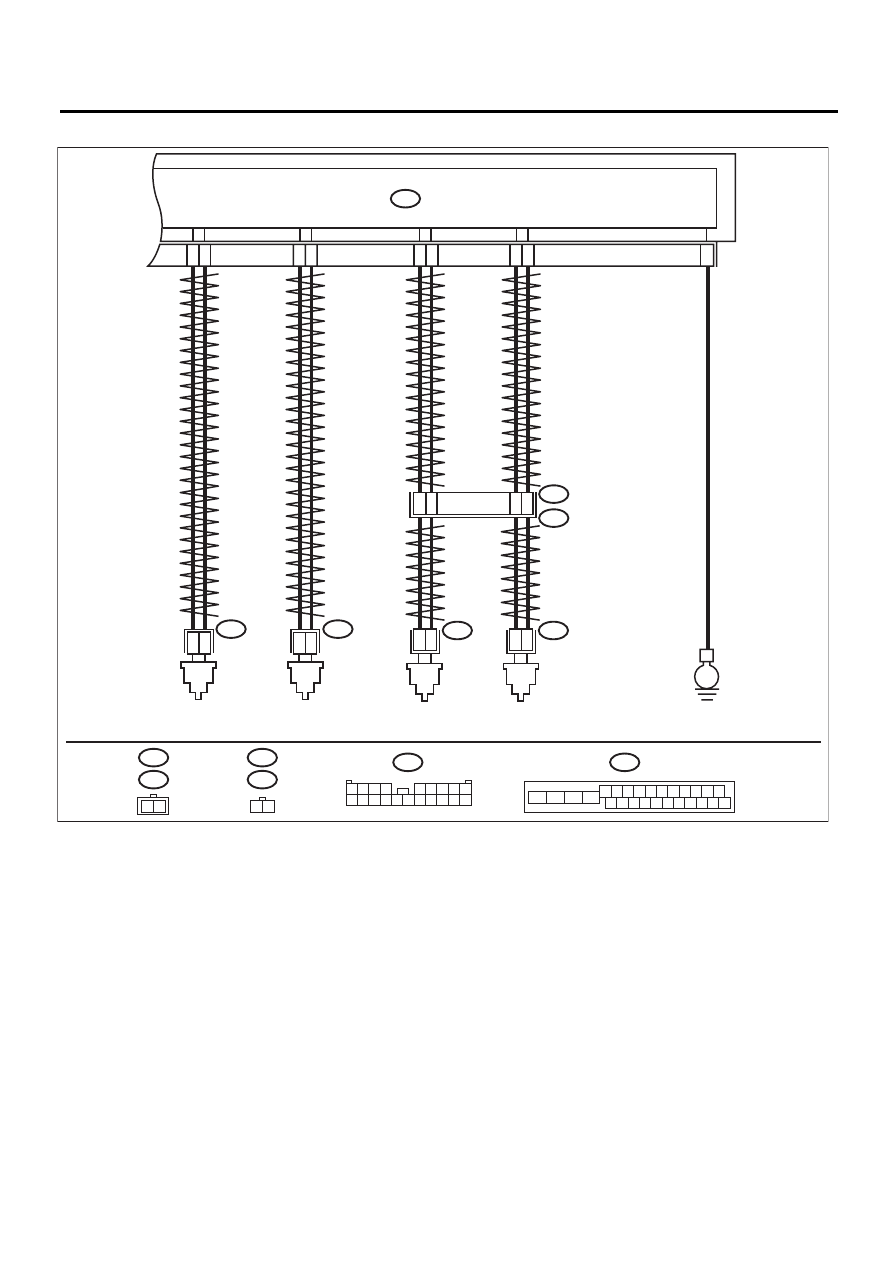

• Модель с правосторонним управлением

4

3

1

16

17

2

15

B98

R72

R2

E

1

2

19

1

8

8

7

R73

1

2

B6

B15

R73

R72

1

2

1 2

2 1

6

5

B301

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

2

1

B15

B6

B301

B98

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

БЛОК УПРАВЛЕНИЯ И ГИДРАВЛИЧЕСКИЙ БЛОК
СИСТЕМЫ ABS

ABS00933

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА
