Subaru Legacy (2008 год). Руководство - часть 840

ABS(diag)-36

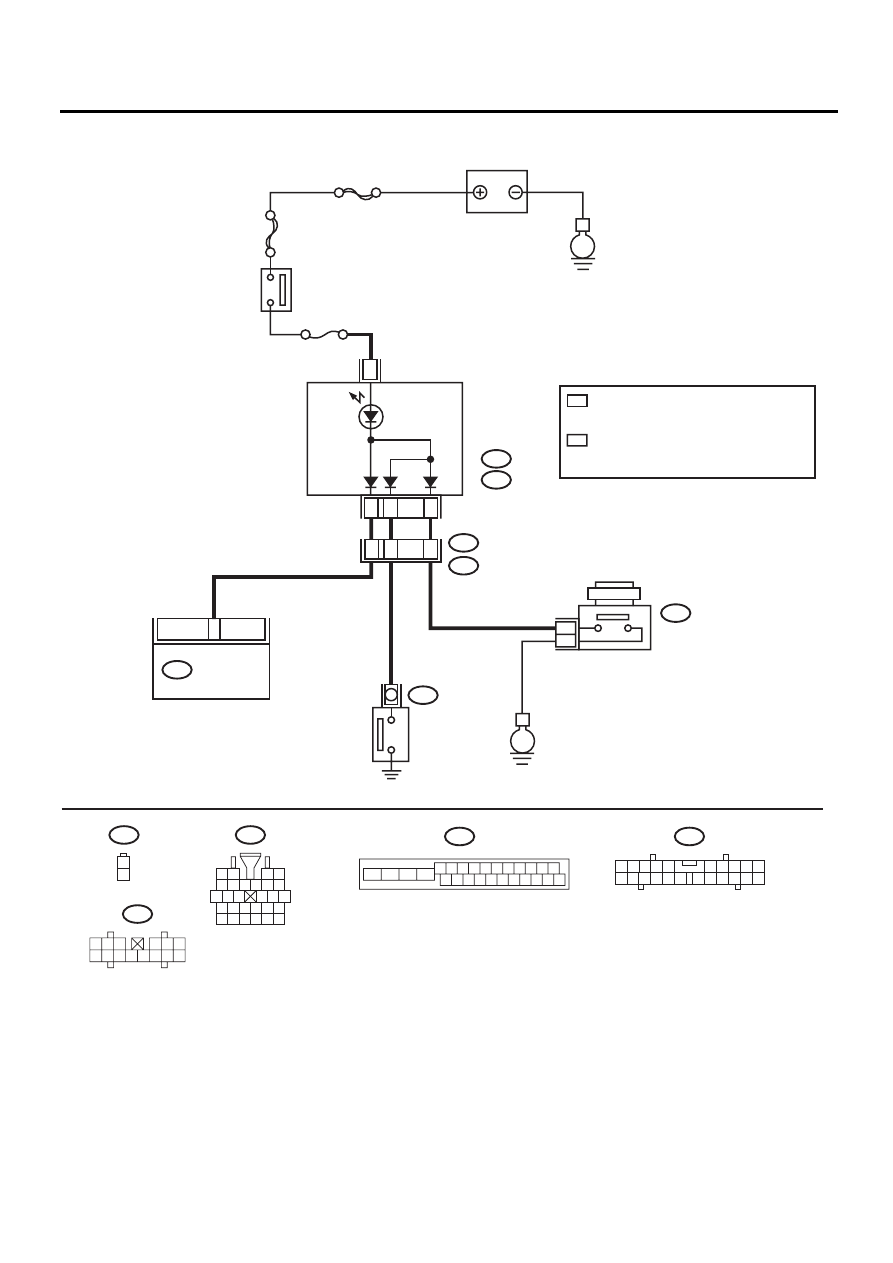

Схема включения предупреждающей лампы системы ABS / предупреждающей лампы тормозной системы

ABS (ДИАГНОСТИКА)

• Модель с правосторонним управлением

ABS01051

B301

B16

1
2

1 2

3 4

5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

i10

3 4

6 7 8 9 10

ГЛАВНЫЙ SBF

-6

No.5

B301

B36

B16

B404

i10

i11

БЛОК
УПРАВЛЕНИЯ
И ГИДРАВЛИ-
ЧЕСКИЙ БЛОК
СИСТЕМЫ ABS

1
2

АККУМУЛЯТОР

КОМБИНАЦИЯ
ПРИБОРОВ

ДАТЧИК УРОВНЯ
ТОРМОЗНОЙ ЖИДКОСТИ

ДАТЧИК ВКЛЮЧЕНИЯ

СТОЯНОЧНОГО ТОРМОЗА

ПРЕДУПРЕЖДА

ЩАЯ

ЛАМПА СТ

ОЯНОЧНОГ

РМОЗА/УРОВНЯ

РМОЗНОЙ ЖИДК

ОСТИ

i11

B :

: ОБЫЧНАЯ КОМБИНАЦИЯ ПРИБОРОВ : A8

КОМБИНАЦИЯ ПРИБОРОВ С МУЛЬТИ-
ИНФОРМАЦИОННЫМ ДИСПЛЕЕМ : A4

: ОБЫЧНАЯ КОМБИНАЦИЯ ПРИБОРОВ : B10

КОМБИНАЦИЯ ПРИБОРОВ С МУЛЬТИ-
ИНФОРМАЦИОННЫМ ДИСПЛЕЕМ : A8

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

1 2 3

4 5 6

7 8 9 10 11 12 13 14

ABS(diag)-37

Схема включения предупреждающей лампы системы ABS / предупреждающей лампы тормозной системы

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА УСТАНОВКИ РАЗЪЕМА ABSCM&H/U.
1) Переведите выключатель зажигания в положение
OFF.
2) Проверьте, вставлен ли разъем ABSCM&H/U в
ABSCM&H/U до фиксации на нем зажима?

Правильно ли вставлен
разъем?

Переходите к ша-
гу 2.

Вставьте разъем
ABSCM&H/U до
полной фикса-
ции зажима.

ПРОВЕРКА КДН.
Считайте КДН. <См. ABS(diag)-24, Считывание кодов
диагностики неисправностей (КДН).>

Отображается ли на
дисплее какой-либо
КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 3.

ПРОВЕРКА КОЛИЧЕСТВА ТОРМОЗНОЙ ЖИДКОСТИ.
Проверьте количество тормозной жидкости в расшири-
тельном бачке главного цилиндра.

Находится ли уровень
тормозной жидкости
между линиями “MAX”
и “MIN”?

Переходите к ша-
гу 4.

Долейте тормоз-
ную жидкость до
необходимого
уровня.

ПРОВЕРКА ДАТЧИКА УРОВНЯ ТОРМОЗНОЙ ЖИД-
КОСТИ.
1) Отсоедините разъем датчика уровня (B16) от глав-
ного цилиндра.
2) Измерьте сопротивление между клеммами главного
цилиндра.

Клеммы

№ 1 — № 2:

Составляет ли величи-
на сопротивления 1
МОм или более?

Переходите к ша-
гу 5.

Замените глав-
ный цилиндр.

ПРОВЕРКА ДАТЧИКА ВКЛЮЧЕНИЯ СТОЯНОЧНОГО
ТОРМОЗА.
1) Отсоедините разъем (B404) датчика включения сто-
яночного тормоза.
2) Отпустите стояночный тормоз.
3) Измерьте сопротивление между клеммой датчика
включения стояночного тормоза и массой кузова.

Составляет ли величи-
на сопротивления 1
МОм или более?

Переходите к ша-
гу 6.

Замените датчик
включения стоя-
ночного тормоза.

ПРОВЕРКА ЖГУТА ПРОВОДОВ НА НАЛИЧИЕ КОРОТ-
КОГО ЗАМЫКАНИЯ НА МАССУ.
1) Отсоедините разъемы (i10) и (i11) от комбинации
приборов.
2) Измерьте сопротивление между разъемом комбина-
ции приборов и массой кузова.

Разъемы и клеммы

Модель с обычной комбинацией приборов

(i10) № 8 — Масса кузова:
(i11) № 10 — Масса кузова:

Модель с комбинацией приборов с мультиинфор-
мационным дисплеем

(i10) № 8 — Масса кузова:
(i10) № 4 — Масса кузова:

Составляет ли величи-
на сопротивления 1
МОм или более?

Переходите к ша-
гу 7.

Устраните неис-
правность в жгу-
те проводов и
разъеме между
комбинацией
приборов и дат-
чиком включе-
ния стояночного
тормоза.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B301) от ABSCM&H/U.
2) Отсоедините разъем (i10) от комбинации приборов.
3) Измерьте сопротивление между разъемом
ABSCM&H/U и разъемом комбинации приборов.

Разъемы и клеммы

(B301) № 8 — (i10) № 7:

Составляет ли величина
сопротивления менее
0,5 Ом?

Переходите к ша-
гу 8.

Устраните неис-
правность в жгу-
те проводов меж-
ду ABSCM&H/U и
комбинацией
приборов.

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪЕМЕ.
Проверьте надежность контактов во всех разъемах.

Выявлен ли плохой
контакт?

Устраните неис-
правность в разъ-
еме.

Переходите к ша-
гу 9.

ПРОВЕРКА ABSCM.
1) Подсоедините разъем к ABSCM&H/U.
2) Переведите выключатель зажигания в положение
ON.
3) Измерьте сопротивление между разъемом комбина-
ции приборов и массой кузова.

Разъемы и клеммы

(i10) № 7 — Масса кузова:

Составляет ли величина
сопротивления менее
0,5 Ом?

Проверьте ком-
бинацию прибо-
ров.

Замените только
ABSCM. <См.
ABS-9, ЗАМЕНА,
Блок управления
системы ABS и
гидравлический
блок управления
(ABSCM&H/U).>

ABS(diag)-38

Список кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

11.Список кодов диагностики неисправностей (КДН)

A: СПИСОК

КДН

Содержание диагностики

Показания дисплея

Ссылка

C0101

Неисправность
датчика скорости
колеса системы
ABS (обрыв прово-
да, короткое замы-
кание)

Датчик скоро-
сти правого зад-
него колеса сис-
темы ABS

Rear Right ABS Sensor
Circuit Open or Shorted
Battery

<См. ABS(diag)-41, КДН C0101 НЕИСПРАВ-
НОСТЬ ДАТЧИКА СКОРОСТИ ЗАДНЕГО ПРА-
ВОГО КОЛЕСА СИСТЕМЫ ABS (ОБРЫВ ПРО-
ВОДА, СЛИШКОМ ВЫСОКОЕ ВХОДНОЕ НА-
ПРЯЖЕНИЕ), Процедура диагностики с
использованием кодов диагностики неисправ-
ностей (КДН).>

C0102

Датчик скоро-
сти левого зад-
него колеса сис-
темы ABS

Rear Left ABS Sensor
Circuit Open or Shorted
Battery

<См. ABS(diag)-41, КДН C0102 НЕИСПРАВ-
НОСТЬ ДАТЧИКА СКОРОСТИ ЗАДНЕГО ЛЕ-
ВОГО КОЛЕСА СИСТЕМЫ ABS (ОБРЫВ ПРО-
ВОДА, СЛИШКОМ ВЫСОКОЕ ВХОДНОЕ НА-
ПРЯЖЕНИЕ), Процедура диагностики с
использованием кодов диагностики неисправ-
ностей (КДН).>

C0103

Датчик скоро-
сти переднего
правого колеса
системы ABS

Front Right ABS Sensor
Circuit Open or Shorted
Battery

<См. ABS(diag)-41, КДН C0103 НЕИСПРАВ-
НОСТЬ ДАТЧИКА СКОРОСТИ ПЕРЕДНЕГО
ПРАВОГО КОЛЕСА СИСТЕМЫ ABS (ОБРЫВ
ПРОВОДА, СЛИШКОМ ВЫСОКОЕ ВХОДНОЕ
НАПРЯЖЕНИЕ), Процедура диагностики с ис-
пользованием кодов диагностики неисправ-
ностей (КДН).>

C0104

Датчик скоро-
сти переднего
левого колеса
системы ABS

Front Left ABS Sensor
Circuit Open or Shorted
Battery

<См. ABS(diag)-42, КДН C0104 НЕИСПРАВ-
НОСТЬ ДАТЧИКА СКОРОСТИ ПЕРЕДНЕГО
ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS (ОБРЫВ
ПРОВОДА, СЛИШКОМ ВЫСОКОЕ ВХОДНОЕ
НАПРЯЖЕНИЕ), Процедура диагностики с ис-
пользованием кодов диагностики неисправ-
ностей (КДН).>

C0105

Неисправность
датчика скорости
колеса системы
ABS (ненорматив-
ная величина сиг-
нала датчика ско-
рости системы
ABS).

Ненормативная
величина сигна-
ла датчика ско-
рости заднего
правого колеса
системы ABS

Rear Right ABS Sensor
Signal

<См. ABS(diag)-45, КДН C0105 НЕИСПРАВ-
НОСТЬ ДАТЧИКА СКОРОСТИ ЗАДНЕГО ПРА-
ВОГО КОЛЕСА СИСТЕМЫ ABS (НЕНОРМА-
ТИВНАЯ ВЕЛИЧИНА СИГНАЛА ДАТЧИКА СКО-
РОСТИ КОЛЕСА СИСТЕМЫ ABS), Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

C0106

Ненормативная
величина сигна-
ла датчика ско-
рости заднего
левого колеса
системы ABS

Rear Left ABS Sensor
Signal

<См. ABS(diag)-45, КДН C0106 НЕИСПРАВ-
НОСТЬ ДАТЧИКА СКОРОСТИ ЗАДНЕГО ЛЕ-
ВОГО КОЛЕСА СИСТЕМЫ ABS (НЕНОРМА-
ТИВНАЯ ВЕЛИЧИНА СИГНАЛА ДАТЧИКА СКО-
РОСТИ КОЛЕСА СИСТЕМЫ ABS), Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

C0107

Ненормативная
величина сигна-
ла датчика ско-
рости правого
переднего коле-
са системы ABS

Rear Right ABS Sensor
Signal

<См. ABS(diag)-45, КДН C0107 НЕИСПРАВ-
НОСТЬ ДАТЧИКА СКОРОСТИ ПЕРЕДНЕГО
ПРАВОГО КОЛЕСА СИСТЕМЫ ABS (НЕНОР-
МАТИВНАЯ ВЕЛИЧИНА СИГНАЛА ДАТЧИКА
СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS), Проце-
дура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

C0108

Ненормативная
величина сигна-
ла датчика ско-
рости левого пе-
реднего колеса
системы ABS

Front Left ABS Sensor
Signal

<См. ABS(diag)-46, КДН C0108 НЕИСПРАВ-
НОСТЬ ДАТЧИКА СКОРОСТИ ПЕРЕДНЕГО
ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS (НЕНОРМА-
ТИВНАЯ ВЕЛИЧИНА СИГНАЛА ДАТЧИКА СКО-
РОСТИ КОЛЕСА СИСТЕМЫ ABS), Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

ABS(diag)-39

Список кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

C0109

Сбой в подаче напряжения электро-
питания

Power Supply Voltage
Failure

<См. ABS(diag)-63, КДН C0109 СБОЙ В ПОДА-
ЧЕ НАПРЯЖЕНИЯ ЭЛЕКТРОПИТАНИЯ, Про-
цедура диагностики с использованием кодов
диагностики неисправностей (КДН).>

C0110

Неисправность блока управления
системы ABS

Electrical Control Module

<См. ABS(diag)-61, КДН C0110 НЕИСПРАВ-
НОСТЬ БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ ABS,
Процедура диагностики с использованием ко-
дов диагностики неисправностей (КДН).>

C0111

Отказ включения электродвигателя/
реле электродвигателя

Motor and Motor Relay

<См. ABS(diag)-70, КДН C0111 НЕИСПРАВ-
НОСТЬ ЭЛЕКТРОДВИГАТЕЛЯ/РЕЛЕ ЭЛЕКТ-
РОДВИГАТЕЛЯ, Процедура диагностики с ис-
пользованием кодов диагностики неисправ-
ностей (КДН).>

C0114 Неисправность реле клапана

Valve Relay

<См. ABS(diag)-67, КДН C0114 НЕИСПРАВ-
НОСТЬ РЕЛЕ КЛАПАНА, Процедура диагности-
ки с использованием кодов диагностики неис-
правностей (КДН).>

C0115

Ненормативная
величина сигна-
ла любого из че-
тырех датчиков
скорости коле-
са системы ABS

Any One of Four ABS
Sensors Signal

<См. ABS(diag)-50, КДН C0115 НЕНОРМАТИВ-
НАЯ ВЕЛИЧИНА СИГНАЛА ДАТЧИКА СКОРО-
СТИ КОЛЕСА СИСТЕМЫ ABS НА ОДНОМ ИЗ
ЧЕТЫРЕХ КОЛЕС, Процедура диагностики с
использованием кодов диагностики неисправ-
ностей (КДН).>

C0116

Неисправность цепи выключателя
стоп-сигналов

Brake Light Switch

<См. ABS(diag)-72, КДН C0116 НЕИСПРАВ-
НОСТЬ ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛОВ,
Процедура диагностики с использованием ко-
дов диагностики неисправностей (КДН).>

C0118

Ненормативная величина выходного
напряжения датчика ускорения

G Sensor Failure

<См. ABS(diag)-74, КДН C0118 НЕНОРМАТИВ-
НАЯ ВЕЛИЧИНА ВЫХОДНОГО НАПРЯЖЕНИЯ
ДАТЧИКА УСКОРЕНИЯ, Процедура диагности-
ки с использованием кодов диагностики неис-
правностей (КДН).>

C0119

Ненормативная величина выходного
сигнала датчика ускорения

G Sensor Signal

<См. ABS(diag)-77, КДН C0119 НЕНОРМАТИВ-
НАЯ ВЕЛИЧИНА ВЫХОДНОГО СИГНАЛА ДАТ-
ЧИКА УСКОРЕНИЯ Процедура диагностики с
использованием кодов диагностики неисправ-
ностей (КДН).>

C0120

Неисправность
впускного клапа-
на в гидравличес-
ком блоке

Передний ле-
вый впускной
клапан

FL hold valve
malfunction

<См. ABS(diag)-53, КДН C0120 НЕИСПРАВ-
НОСТЬ ПЕРЕДНЕГО ЛЕВОГО ВПУСКНОГО
КЛАПАНА В БЛОКЕ УПРАВЛЕНИЯ СИСТЕМЫ
ABS И ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕ-
НИЯ (ABSCM&H/U), Процедура диагностики с
использованием кодов диагностики неисправ-
ностей (КДН).>

C0121

Неисправность вы-
пускного клапана
гидравлического
блока

Передний ле-
вый выпускной
клапан

FL Pressure Reducing
Valve malfunction

<См. ABS(diag)-57, КДН C0121 НЕИСПРАВ-
НОСТЬ ПЕРЕДНЕГО ЛЕВОГО ВЫПУСКНОГО
КЛАПАНА В БЛОКЕ УПРАВЛЕНИЯ СИСТЕМЫ
ABS И ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕ-
НИЯ (ABSCM&H/U), Процедура диагностики с
использованием кодов диагностики неисправ-
ностей (КДН).>

КДН

Содержание диагностики

Показания дисплея

Ссылка

содержание .. 838 839 840 841 ..
