ABS(diag)-20
Subaru Select Monitor
ABS (ДИАГНОСТИКА)
10

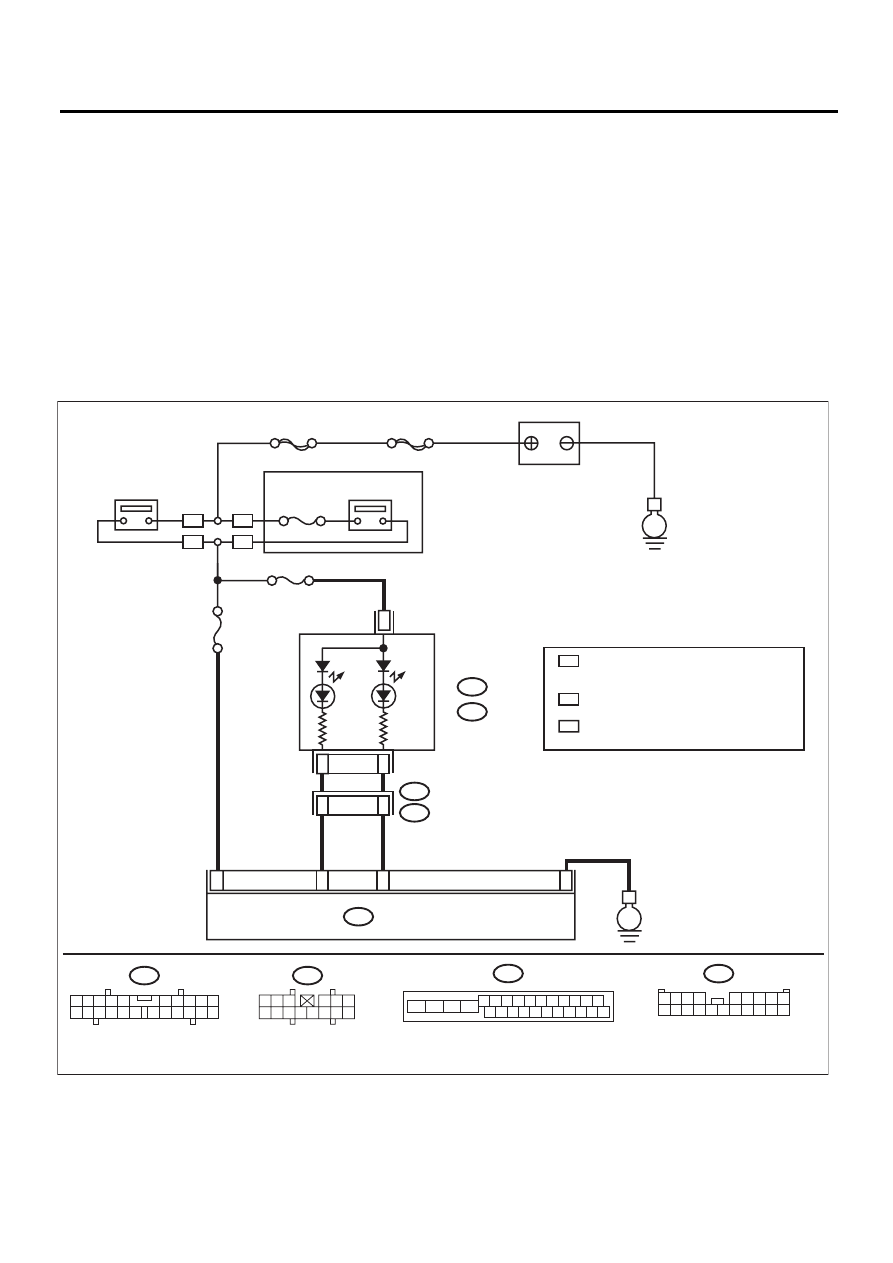

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ.
1) Переведите выключатель зажигания в положе-
ние ON. (двигатель OFF)
2) Измерьте напряжение электропитания системы
зажигания между разъемом ABSCM&H/U и массой
кузова.
Разъемы и клеммы
(B301) № 18 (+) — Масса кузова (–):
Напряжение составля-
ет 10 — 15 В?
Переходите к ша-
гу 11.
Устраните разрыв
цепи в жгуте прово-
дов между
ABSCM&H/U и акку-
мулятором.
11

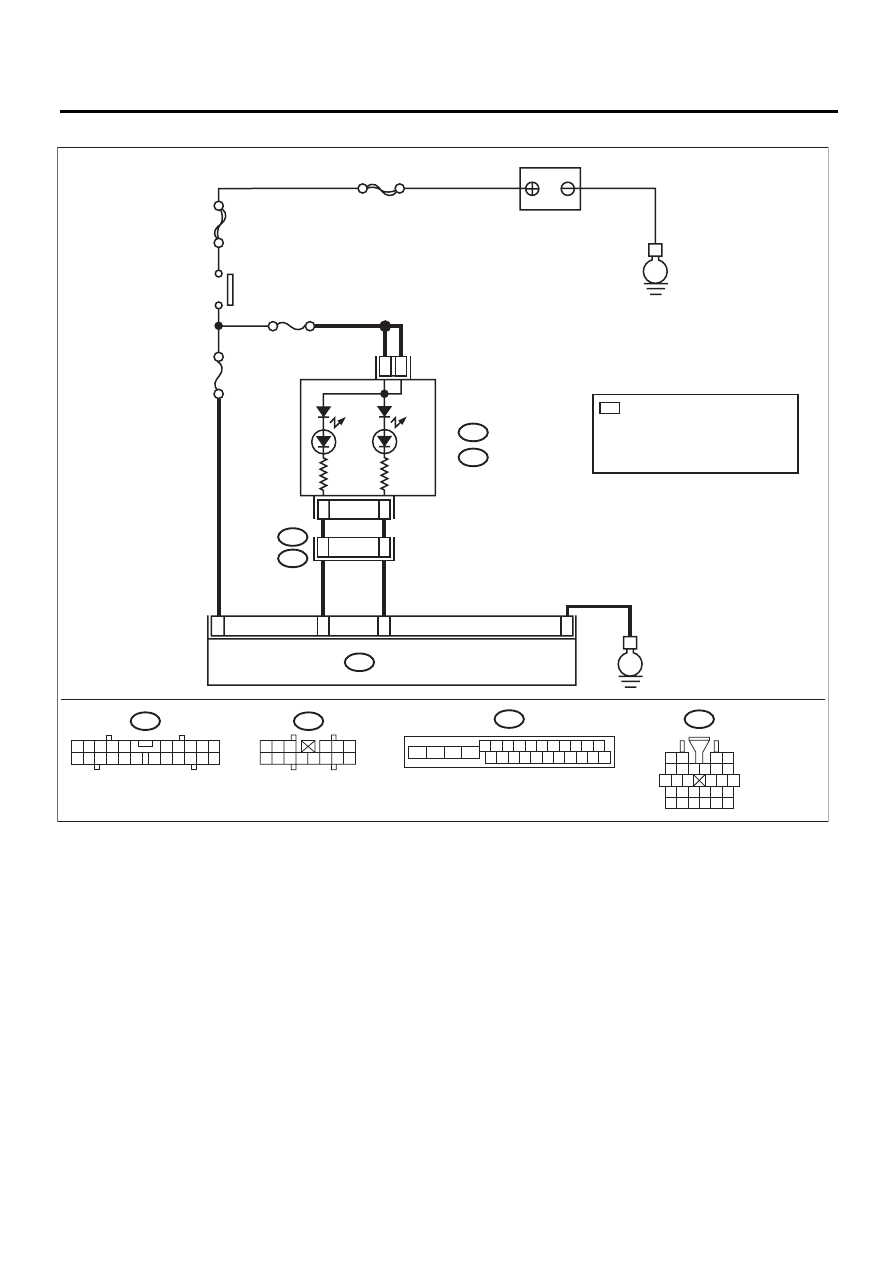

ПРОВЕРКА РАЗЪЕМОВ ЖГУТА ПРОВОДОВ
МЕЖДУ ABSCM&H/U И МАССОЙ КУЗОВА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъемы ABSCM&H/U.
3) Измерьте сопротивление в жгуте проводов меж-
ду разъемом ABSCM&H/U и массой кузова.
Разъемы и клеммы
(B301) № 15 — Масса кузова:
Составляет ли величина
сопротивления менее
0,5 Ом?
Переходите к ша-
гу 12.
Устраните разрыв
цепи в жгуте прово-
дов между
ABSCM&H/U и разъ-
емом со стороны
блокиратора, а так-
же плохой контакт
соединительного
разъема.
12
ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМЕ.
Выявлен ли плохой кон-
такт в цепи электропи-
тания блока управле-
ния, в цепи массы и в
разъеме канала пере-
дачи данных?
Устраните неис-
правность в разъ-
еме.
Замените только
ABSCM. <См. ABS-
9, ЗАМЕНА, Блок уп-
равления системы
ABS и гидравличес-
кий блок управле-
ния (ABSCM&H/U).>
Шаг
Проверка
Да
Нет
