ABS(diag)-12

Входные/выходные сигналы блока управления

ABS (ДИАГНОСТИКА)

5. Входные/выходные сигналы блока управления

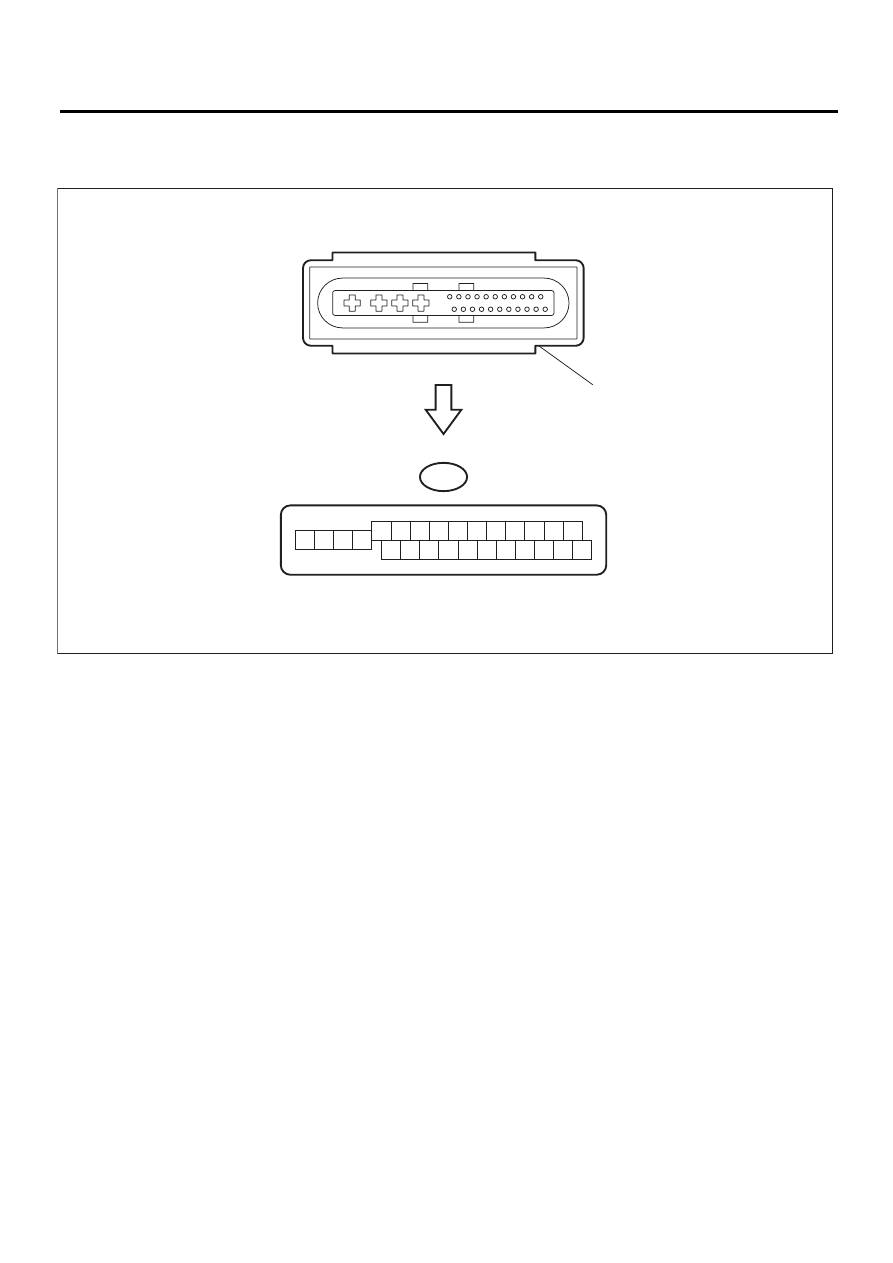

A: ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

(1)

Разъем блока управления сис-
темы ABS и гидравлического
блока управления
(ABSCM&H/U)









ABS00409

B301

7 8 9 10 11

6

5

4

1

15

14

13

12

2 3

22 23 24 25 26

21

20

19

16 17 18

(1)

ABS(diag)-13

Входные/выходные сигналы блока управления

ABS (ДИАГНОСТИКА)

ПРИМЕЧАНИЕ:
• Номера клемм разъема ABSCM&H/U соответствуют тому, что показано на рисунке.
• При извлечении разъема из ABSCM&H/U загорается предупреждающая лампа системы ABS.

*1: Измерьте напряжение входного/выходного сигнала после отключения разъема от ABSCM&H/U.

Описание

Клемма

№.

(+) — (–)

Входной/выходной сигнал

Измеренное значение и условия измерения

Датчик скорости коле-
са системы ABS
(Датчик скорости коле-
са)

Переднее ле-
вое колесо

Источник
электропи-
тания

16 — 15

4,5 — 16,5 В

Сигнал

1

5,9 — 16,8 мА: Сигнал прямоугольной формы

Переднее пра-
вое колесо

Источник
электропи-
тания

5 — 15

4,5 — 16,5 В

Сигнал

6

5,9 — 16,8 мА: Сигнал прямоугольной формы

Заднее левое
колесо

Источник
электропи-
тания

2 — 15

4,5 — 16,5 В

Сигнал

17

5,9 — 16,8 мА: Сигнал прямоугольной формы

Заднее правое
колесо

Источник
электропи-
тания

3 — 15

4,5 — 16,5 В

Сигнал

4

5,9 — 16,8 мА: Сигнал прямоугольной формы

Линия связи CAN (+)

26

Импульсный сигнал 2,5 — 1,5 В

Линия связи CAN (–)

11

Импульсный сигнал 3,5 — 2,5 В

Электропитание реле клапана *1

14 — 15

10 — 15 В

Электропитание реле электродвигателя *1

13 — 15

10 — 15 В

Датчик ускорения

Источник электропитания

24 — 10

4,75 — 5,25 В

Масса

10

 —

Выходной сигнал

21 — 10

2,1 – 2,5 В, когда автомобиль находится на горизон-

тальной поверхности

Выключатель стоп-сигналов *1

20 — 15

1,5 В или менее, когда стоп-сигналы выключены; в

противном случае,

10 — 15 В, когда стоп-сигналы включены.

Предупреждающая лампа системы ABS

22 — 15

После перевода выключателя зажигания в положе-

ние ON в течение 1,5 секунд подается напряжение

10 — 15 В, а через 1,5 секунды – 1,5 В или менее.

Предупреждающая лампа тормозной системы (предуп-
реждающая лампа системы EBD)

8 — 15

После перевода выключателя зажигания в положе-

ние ON в течение 1,5 секунд подается напряжение

10 — 15 В, а через 1,5 секунды – 1,5 В или менее.

Subaru Select Monitor

7 — 15

1,5 В или менее, если данные не принимаются.

0

←→ импульсный сигнал 12 В (при обмене данными)

Источник электропитания *1

18 — 15

10 — 15 В когда выключатель зажигания установлен

в положение ON.

Линия массы

15

 —

Выходной сигнал датчика скорости автомобиля

23 — 15

0

←→ импульсный сигнал 12 В

ABS(diag)-14

Входные/выходные сигналы блока управления

ABS (ДИАГНОСТИКА)

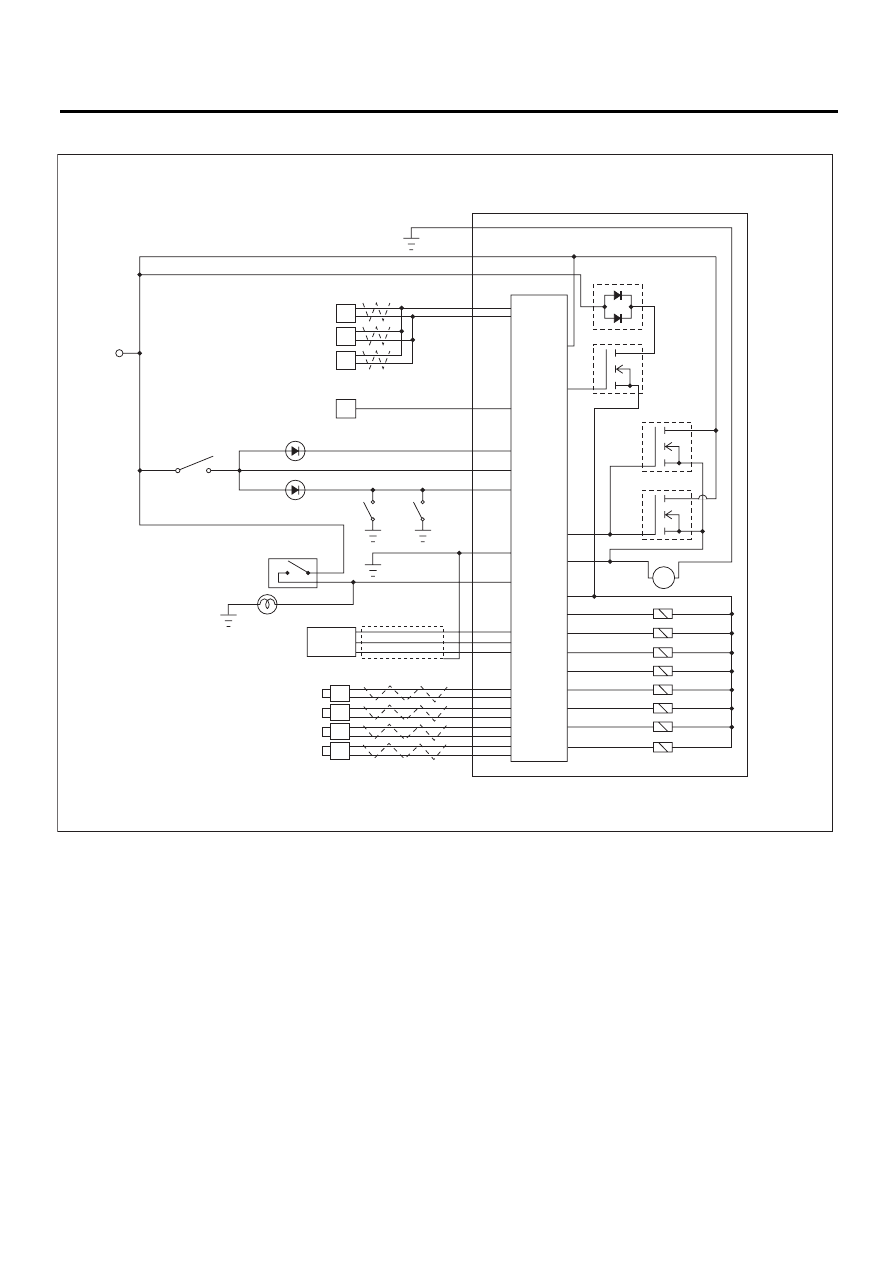

B: ЭЛЕКТРИЧЕСКАЯ СХЕМА

(1)

Аккумулятор

(11) Передний правый выпускной электро-

магнитный клапан

(21)

Предупреждающая лампа
тормозной системы

(2)

Выключатель зажигания

(12) Задний левый впускной электромаг-

нитный клапан

(22)

Датчик включения стояночно-
го тормоза

(3)

(4)
(5)
(6)
(7)
(8)

(9)

(10)

Блок управления системы ABS
и гидравлический блок управ-
ления (ABSCM&H/U)
Блок управления системы ABS
Реле клапана
Реле электродвигателя
Электродвигатель
Передний левый впускной
электромагнитный клапан
Передний левый выпускной
электромагнитный клапан
Передний правый впускной
электромагнитный клапан

(13) Задний левый выпускной электромаг-

нитный клапан

(23)

Датчик уровня тормозной
жидкости

(14) Задний правый впускной электромаг-

нитный клапан

(24)
(25)
(26)
(27)

(28)

(29)

(30)

Выключатель стоп-сигналов
Стоп-сигнал
Датчик ускорения
Датчик скорости переднего
левого колеса системы ABS
Датчик скорости переднего
правого колеса системы ABS
Датчик скорости левого зад-
него колеса системы ABS
Датчик скорости правого зад-
него колеса системы ABS

(15) Задний правый выпускной электро-

магнитный клапан

(16)
(17)
(18)
(19)
(20)

Центральный блок управления
Блок управления двигателем (ECM)
Блок управления трансмиссией (TCM)
Разъем канала передачи данных
Предупреждающая лампа системы
ABS

ABS00592

(3)

(7)

(8)

M

(9)

(10)

(19)

(20)

(2)

(4)

(5)

(6)

(1)

(21)

(22)

(24)

(25)

(26)

(27)

(11)

(12)

(13)

(14)

(15)

(28)

(29)

(30)

(23)

(16)

(17)

(18)

ABS(diag)-15

Subaru Select Monitor

ABS (ДИАГНОСТИКА)

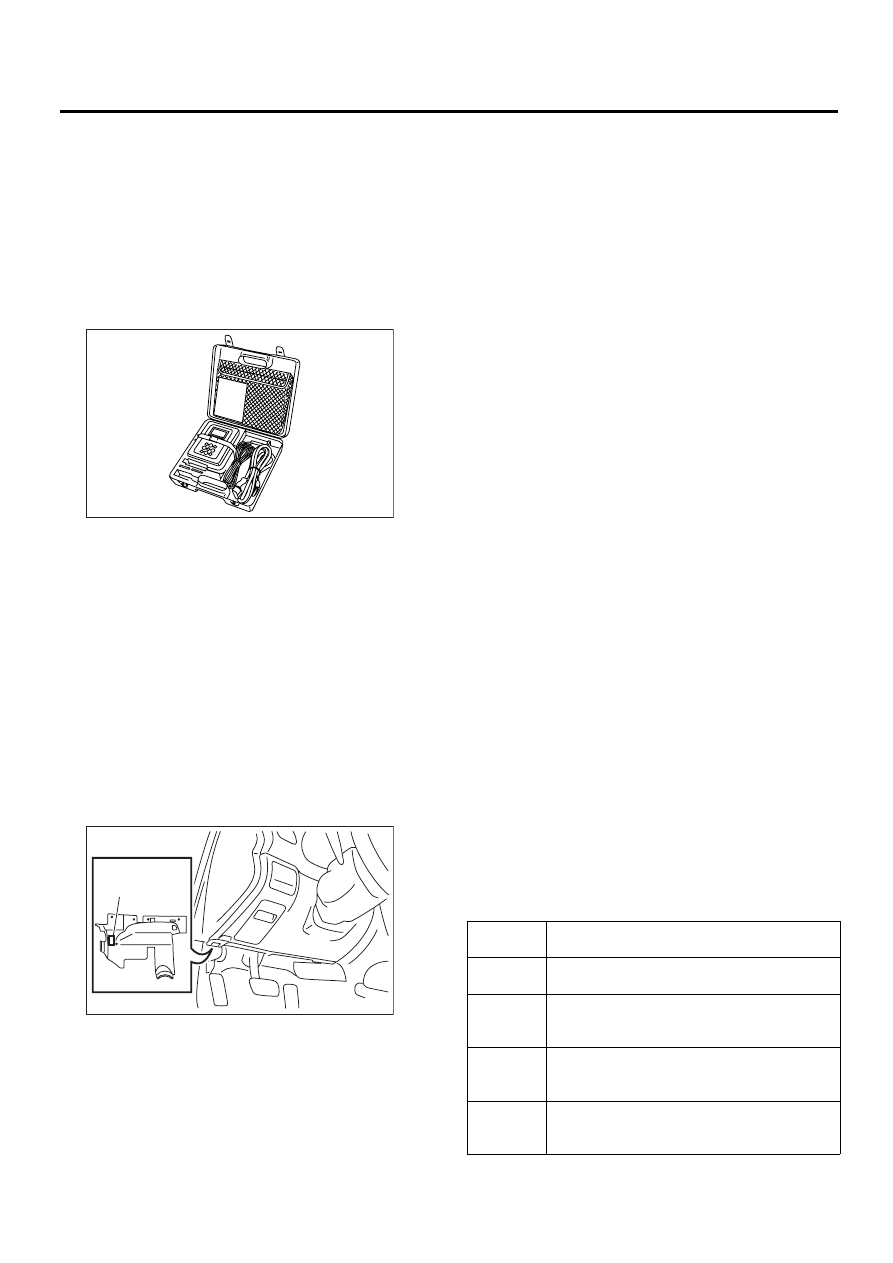

6. Subaru Select Monitor

A: Порядок работы

1. СЧИТЫВАНИЕ КОДОВ
ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ
(КДН)

1) Подготовьте комплект Subaru Select Monitor.
<См. ABS(diag)-9, СПЕЦИАЛЬНЫЕ ИНСТРУМЕН-
ТЫ, ПОДГОТОВКА ИНСТРУМЕНТА, Общие сведе-
ния.>

2) Подготовьте ПК, к которому подключался
Subaru Select Monitor при установке.
3) Используя USB-кабель, подсоедините SDI
(Subaru Diagnostic Interface) к USB-порту ПК
(предназначенному исключительно для Subaru
Selector Monitor).

ПРИМЕЧАНИЕ:
Специально предназначенному порту для
Subaru Select Monitor соответствует USB-порт,
использовавшийся для установки Subaru
Select Monitor.
4) Подсоедините диагностический кабель к
SDI.
5) Подсоедините SDI к разъему канала переда-
чи данных, расположенному в нижней части
панели приборов (со стороны водителя).

ОСТОРОЖНО:
Не подключайте никакие сканеры кроме
Subaru Select Monitor.

6) Запустите ПК.
7) Переведите выключатель зажигания в поло-
жение ON (двигатель выключен) и запустите
приложение для ПК Subaru Select Monitor).
8) На экране дисплея «Main Menu» (Главном
меню), выберите пункт {Each System Check}
(Проверка каждой системы).
9) На экране дисплея «System Selection Menu»
(Меню выбора систем), выберите пункт {Brake
Control} (Управление тормозной системой).
10) Когда на экране дисплея отобразится {ABS},
нажмите клавишу [OK].
11) На экране дисплея «Brake Control
Diagnosis» (Диагностика управления тормоз-
ной системой), выберите пункт {DTC Display}
(КДН дисплей).
12) Запишите КДН и данные.

ПРИМЕЧАНИЕ:
• Для ознакомления с детальным описанием
процедуры перейдите в раздел "Приложение
для ПК Subaru Select Monitor".
• Подробное описание КДН содержится в раз-
деле “Список кодов диагностики неисправнос-
тей (КДН)”. <См. ABS(diag)-38, Список кодов
диагностики неисправностей (КДН).>
• Отображаются до 3 КДН в порядке их выяв-
ления.
• Если отдельный КДН не сохранился в памяти
должным образом при возникновении неис-
правности (из-за падения напряжения элект-
ропитания ABSCM&H/U и т.п.), на экране
Subaru Select Monitor появится КДН с вопроси-
тельным знаком “?” в конце. Это указывает на
сомнительность показания.
13) Если обмен данными между ABS и Subaru
Select Monitor невозможен, проверьте цепь свя-
зи. <См. ABS(diag)-18, ОБМЕН ДАННЫМИ ДЛЯ
ИНИЦИАЛИЗАЦИИ НЕВОЗМОЖЕН, ПРОВЕР-
КА, Subaru Select Monitor.>
14) Если КДН не отображается, проверьте цепь
комбинации приборов или цепь линии связи
CAN. <См. ABS(diag)-21, ПРИ ОТСУТСТВИИ
КДН, ПРОВЕРКА, Subaru Select Monitor.>

(1) Разъем канала передачи данных

EN-05588

ABS00465

(1)

Показания

дисплея

Отслеживаемый параметр

Current

На дисплее Subaru Select Monitor отобража-
ется КДН текущей неисправности.

Old

На экране дисплея Subaru Select Monitor
отображается последний КДН из истории
предшествующих неисправностей.

Older

На экране дисплея Subaru Select Monitor
отображается предпоследний КДН из исто-
рии предшествующих неисправностей.

Before 3

На экране дисплея Subaru Select Monitor отоб-
ражается третий предшествующий КДН из ис-
тории предшествующих неисправностей.
