Subaru Legacy (2008 год). Руководство - часть 835
ABS(diag)-16

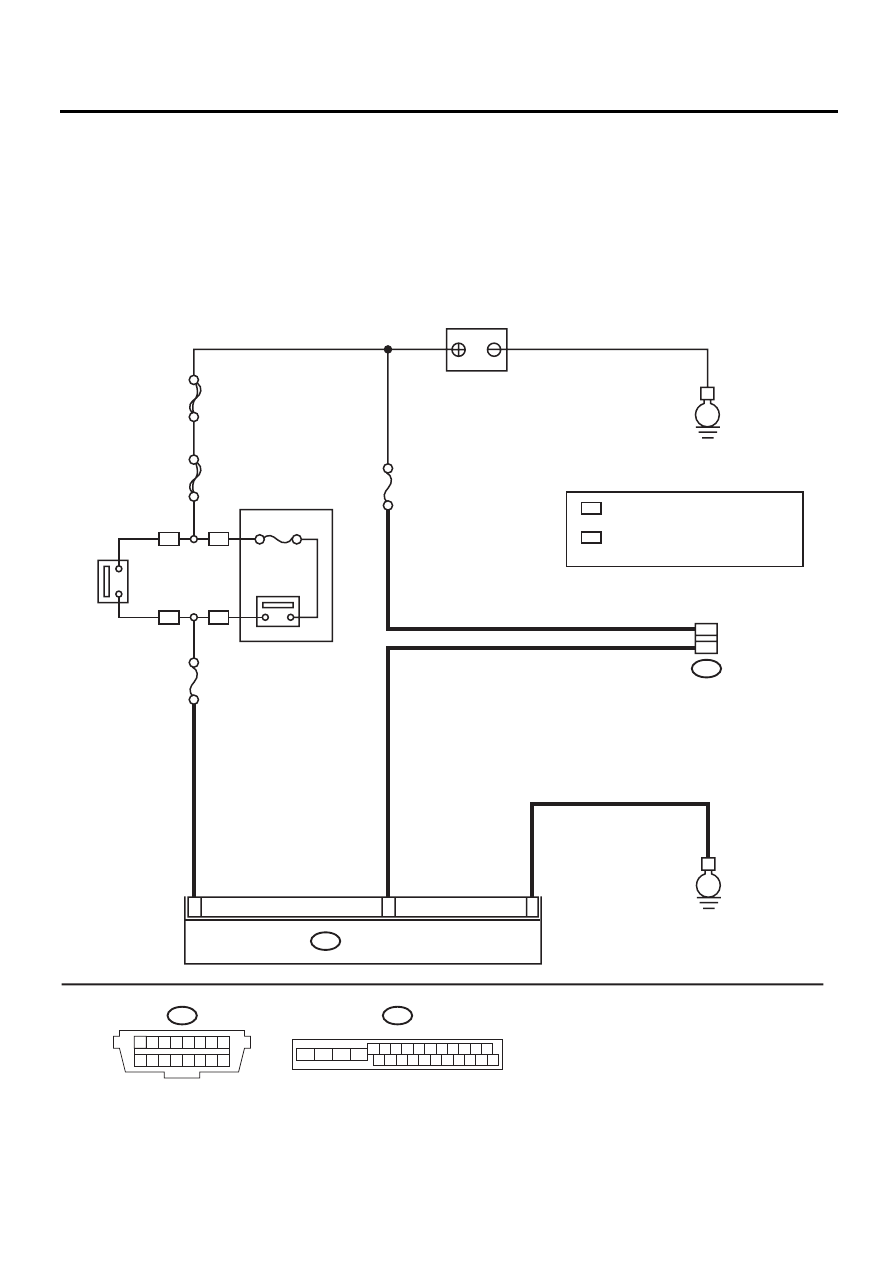

Subaru Select Monitor
ABS (ДИАГНОСТИКА)
2. СЧИТЫВАНИЕ ТЕКУЩИХ ДАННЫХ
1) На экране дисплея «Main Menu» (Главном меню), выберите пункт {Each System Check} (Проверка
каждой системы).
2) На экране дисплея «System Selection Menu» (Меню выбора систем), выберите пункт {Brake
Control} (Управление тормозной системой).
3) После вывода на дисплей {ABS}, нажмите клавишу [OK].
4) На экране дисплея «Brake Control Diagnosis» (Диагностика управления тормозной системой) вы-
берите пункт {Current Data Display & Save} (Отображение/сохранение текущих данных).
5) На экране дисплея «Data Display Menu» (Отображение данных), выберите способ отображения
данных.
6) Используя клавишу прокрутки, прокрутите информацию на дисплее вверх или вниз, пока не поя-
вятся необходимые данные.
• Перечень поддерживаемых данных приведен в следующей таблице.
ПРИМЕЧАНИЕ:
Для ознакомления с детальным описанием процедуры перейдите в раздел "Приложение для ПК
Subaru Select Monitor".
Показания дисплея
Отслеживаемый параметр
Единицы измерения
FR Wheel Speed
Отображается скорость колеса, определяемая датчиком скорости
переднего правого колеса системы ABS.
км/ч или миль/ч
FL Wheel Speed
Отображается скорость колеса, определяемая датчиком скорости
переднего левого колеса системы ABS.
км/ч или миль/ч
RR Wheel Speed
Отображается скорость колеса, определяемая датчиком скорости
заднего правого колеса системы ABS.
км/ч или миль/ч
RL Wheel Speed
Отображается скорость колеса, определяемая датчиком скорости
заднего левого колеса системы ABS.
км/ч или миль/ч
BLS Signal
Отображается состояние включения/выключения датчика нажатия
педали тормоза.
ВКЛ или ВЫКЛ
G-Sensor Output Voltage
Отображается ускорение автомобиля, определяемое аналоговым
датчиком ускорения.
м/с (м/с
2
)
Valve Relay Signal
Отображается сигнал работы реле клапана.
ON или OFF
ABS Warning Light
Отображается состояние включения предупреждающей лампы сис-
темы ABS.
ON или OFF
EBD Warning Light
Отображается состояние включения предупреждающей лампы сис-
темы EBD.
ON или OFF
M. Relay monitor Voltage
Отображаются данные отслеживания напряжения реле электро-
двигателя.
В
ABS_CM Power Voltage
Отображается напряжение, подаваемое на ABSCM&H/U.
В
ABS Control Flag
Отображается рабочее состояние системы ABS.
ON или OFF
ABS OK B Signal
Отображается состояние исправности или неисправности системы
ABS.
OK или NG
