6MT-120

Вилка переключения передач и шток

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

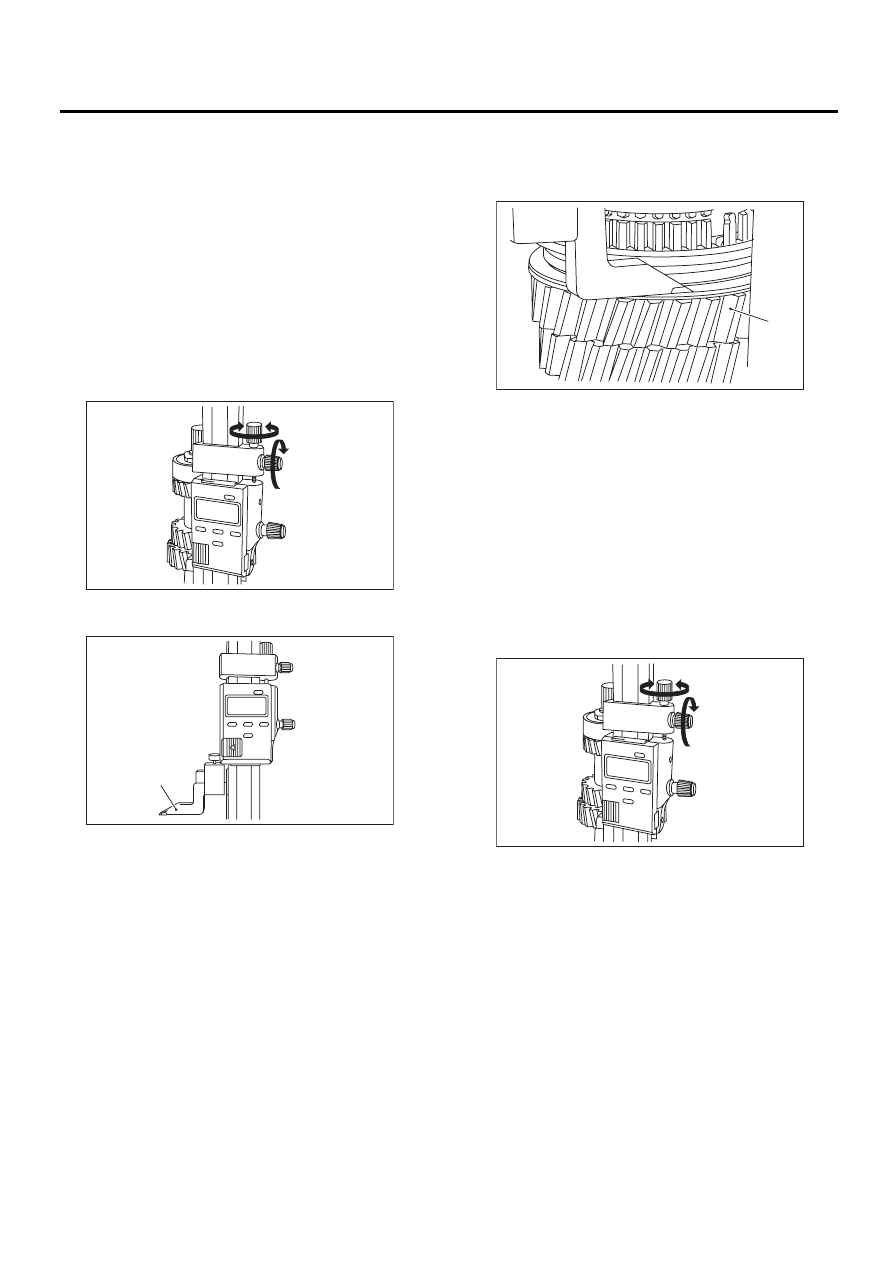

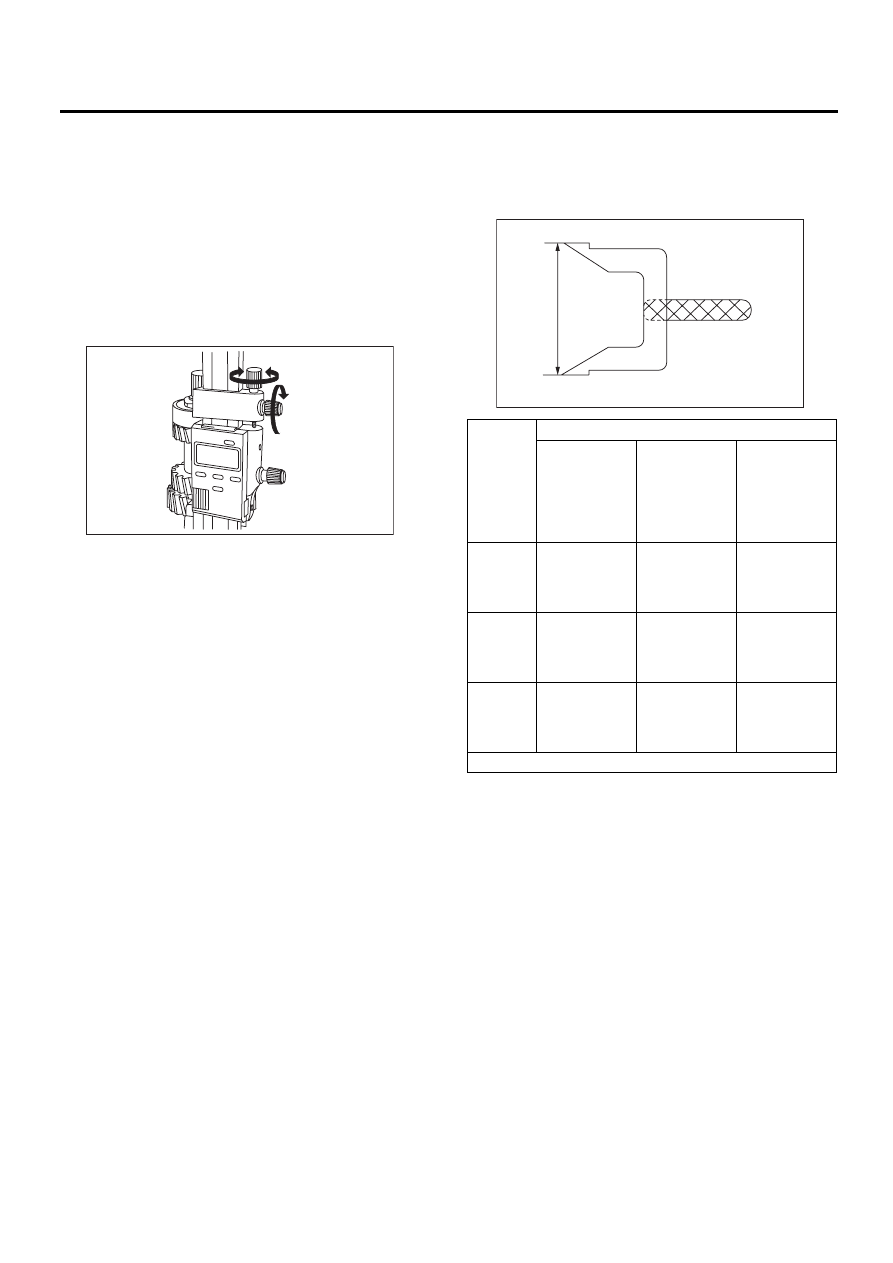

ПРИМЕЧАНИЕ:
• Установите индикатор измерителя высоты
рядом с целью измерения, и зафиксируйте ру-
коятку (1), как показано на рисунке. Поверни-
те рукоятку (2), и установите индикатор на тор-
цевую поверхность стороны 3-ей передачи
втулки.
• Поворачивая, приблизительно, на 72° каж-
дый раз, измерьте втулку в 5 точках. Округли-
те 2 высших и 2 низших измеренных значения.
Оставшееся среднее значение используется в
качестве измеренной величины.

4) В соответствии с обоими измерениями, вы-
числите нейтральное положение втулки 3-ей-
4-ой передачи. По следующей формуле, выбе-
рите шток вилки, соответствующий расчетно-
му значению.
Расчет: T = (C1 + C2) / 2
T: Центральное положение втулки 3-ей-4-ой
передачи
C1: Измеренная глубина от канавки стопорного
кольца заднего подшипника первичного вала
до торца втулки, при переключении на 3-ью пе-
редачу: +55 мм (2,17 дюйма)
C2: Измеренная глубина от канавки стопорного
кольца заднего подшипника первичного вала
до торца втулки, при переключении на 4-ую пе-
редачу:

ПРИМЕЧАНИЕ:
Установите индикатор верхней стороной вниз,
по сравнению с процедурой для точки 0. При-
бавьте d1 [Числовое значение: 55 мм (2,17 дюй-
ма)] по рисунку ниже к “C1”, и измерьте “C1”.

MT-00585

(2)

(1)

T, мм

(дюймов)

Серия № (маркировка)

M.SFT Пру-
жинное сто-
порное кольцо
805072010
[t = 1,65 мм
(0,065 дюйма)]

M.SFT Пру-
жинное сто-
порное кольцо
805072011
[t = 1,95 мм
(0,077 дюйма)]

M.SFT Пру-
жинное сто-
порное кольцо
805072012
[t = 2,25 мм
(0,089 дюйма)]

137,22 —

137,52

(5,4024 —

5,4142)

32809AA171

(нет)

32809AA181

(2)

32809AA191

(4)

137,52 —

137,82

(5,4142 —

5,4260)

32809AA161

(1)

32809AA171

(нет)

32809AA181

(2)

137,82 —

138,12

(5,4260 —

5,4379)

32809AA141

(3)

32809AA161

(1)

32809AA171

(нет)

Т = Толщина

MT-00705

d1

6MT-121

Вилка переключения передач и шток

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

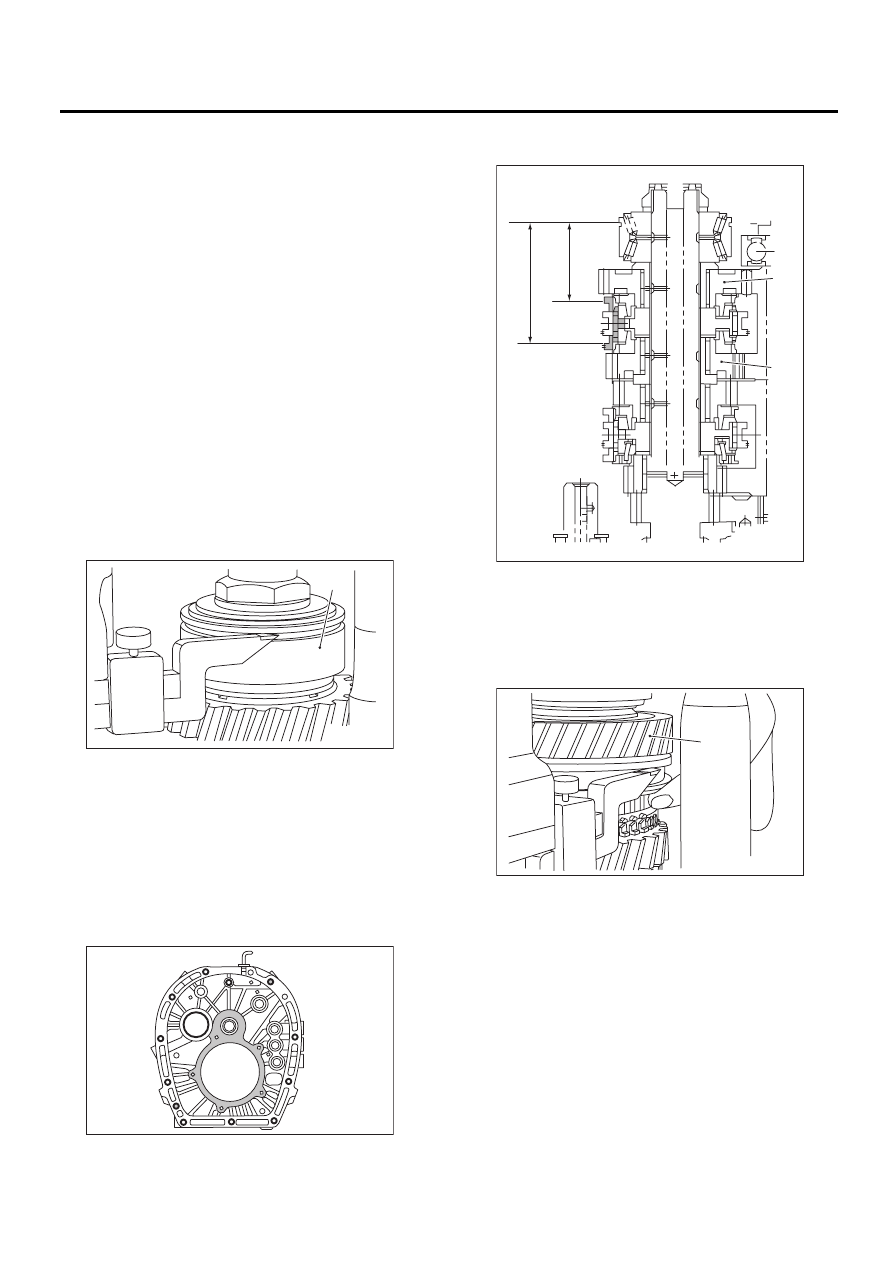

3. ВЫБОР ШТОКА ВИЛКИ
5-ОЙ-6-ОЙ ПЕРЕДАЧ

ПРИМЕЧАНИЕ:
Выполните приведенную ниже процедуру при
следующих условиях.
• Замена первичного вала
• Замена ведущей шестерни и втулки передач
от 3-ей до 6-ой.
• Замена узлов колец синхронизатора пере-
дач от 3-ей до 6-ой.
• Замена узлов ступицы и втулки 3-ей – 4-ой
передач.
• Замена узлов ступицы и втулки 5-ой – 6-ой
передач.
1) Вставьте узел первичного вала в плату
адаптера.
2) Установите высотомер на плату адаптера.
Опустите индикатор высотомера на верхнюю
поверхность канавки стопорного кольца или
верхнюю сторону основного заднего подшип-
ника. Установите точку 0.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
18853AA000

ИЗМЕРИТЕЛЬ ВЫСОТЫ

ПРИМЕЧАНИЕ:
• При измерениях, высотомер будет установ-
лен на плату адаптера. При помощи скребка
удалите все остатки материала прокладки с
торцевой поверхности.
• Не устанавливайте измеритель высоты в за-
крашенной зоне, показанной на рисунке, при
проведении измерений.

3) При помощи высотомера измерьте размеры
“D1” и “D2”, как показано на рисунке ниже.

(1) Сдвиньте втулку 5-ой-6-ой передачи в сто-
рону основной шестерни 6-ой передачи, под-
нимите стопор вверх и измерьте размер “D2”.

(A) Шарикоподшипник

MT-00706

(A)

MT-00583

(A) Основная шестерня 5-ой передачи

(B) Основная шестерня 6-ой передачи

(A) Основная шестерня 6-ой передачи

MT-00712

D1

D2

(A)

(B)

MT-00713

(A)

6MT-122

Вилка переключения передач и шток

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

ПРИМЕЧАНИЕ:
• Установите индикатор измерителя высоты
рядом с целью измерения, и зафиксируйте ру-
коятку (1), как показано на рисунке. Поверни-
те рукоятку (2), и установите индикатор на тор-
цевую поверхность стороны 6-ой передачи
втулки.
• Измерение должно выполняться двумя ра-
ботниками, удерживая втулку в прямом поло-
жении.
• Поворачивая, приблизительно, на 72° каж-
дый раз, измерьте втулку в 5 точках. Округли-
те 2 высших и 2 низших измеренных значения.
Оставшееся среднее значение используется в
качестве измеренной величины.

(2) Установите индикатор высотомера вер-
хней стороной вниз.

(3) Сдвиньте втулку 5-ой-6-ой передачи в
сторону основной шестерни 5-ой передачи,
нажмите на стопор вниз и измерьте размер
“D1”.

ПРИМЕЧАНИЕ:
• Установите индикатор измерителя высоты
рядом с целью измерения, и зафиксируйте ру-
коятку (1), как показано на рисунке. Поверни-
те рукоятку (2), и установите индикатор на тор-
цевую поверхность стороны 5-ой передачи
втулки.
• Поворачивая, приблизительно, на 72° каж-
дый раз, измерьте втулку в 5 точках. Округли-
те 2 высших и 2 низших измеренных значения.
Оставшееся среднее значение используется в
качестве измеренной величины.

(A) Индикатор

MT-00585

(2)

(1)

MT-00710

(A)

(A) Основная шестерня 5-ой передачи

MT-00714

(A)

MT-00585

(2)

(1)

6MT-123

Вилка переключения передач и шток

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

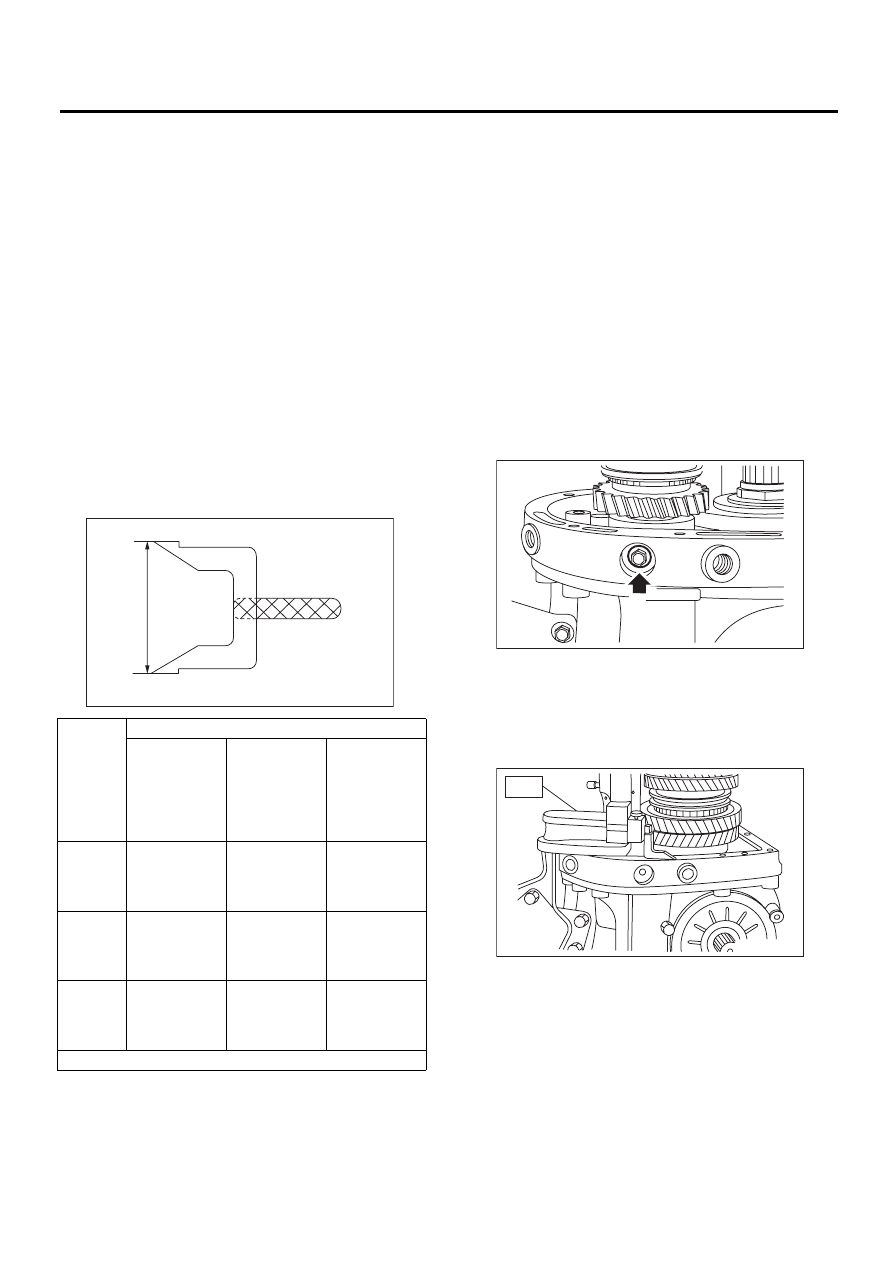

4) В соответствии с обоими измерениями, вы-
числите нейтральное положение втулки 5-ой-
6-ой передачи. По следующей формуле, выбе-
рите шток вилки, соответствующий расчетно-
му значению.
Расчет: T = (D1 + D2) / 2
T: Центральное положение втулки 5-ой-6-ой
передачи
D1: Измеренная длина от канавки стопорного
кольца заднего подшипника вала до торца
втулки, при переключении на 5-ую передачу
[Измеренное значение +55 мм (2,17 дюйма)]
D2: Измеренная длина от канавки стопорного
кольца заднего подшипника первичного вала
до торца втулки, при переключении на 6-ую пе-
редачу:

ПРИМЕЧАНИЕ:
Установите индикатор верхней стороной вниз,
по сравнению с процедурой для точки 0. При-
бавьте d1 [Числовое значение: 55 мм (2,17 дюй-
ма)] по рисунку ниже к “D1”, и измерьте “D1”.

4. ВЫБОР ШТОКА ВИЛКИ ЗАДНЕГО
ХОДА

ПРИМЕЧАНИЕ:
Выполните приведенную ниже процедуру при
следующих условиях.
• Замена промежуточной шестерни заднего
хода
• Замена промежуточной шестерни заднего
хода № 2
• Замена платы адаптера
• Замена основания
1) Вставьте узел промежуточной шестерни
заднего хода в плату адаптера.
2) Затяните крепежные болты основания
COMPL.

Момент затяжки:

25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)

3) Установите высотомер на плату адаптера.
Опустите индикатор высотомера на сопряжен-
ную поверхность платы адаптера и корпуса, и
установите нулевую точку.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
18853AA000

ИЗМЕРИТЕЛЬ ВЫСОТЫ

T, мм

(дюймов)

Серия № (маркировка)

M.SFT  Пру-
жинное сто-
порное кольцо
805072010
[t = 1,65 мм
(0,065 дюйма)]

M.SFT  Пру-
жинное сто-
порное кольцо
805072011
[t = 1,95 мм
(0,077 дюйма)]

M.SFT  Пру-
жинное сто-
порное кольцо
805072012
[t = 2,25 мм
(0,089 дюйма)]

64,12 —

64,42

(2,5244 —

2,5362)

32945AA021

(нет)

32945AA031

(2)

32945AA041

(4)

64,42 —

64,72

(2,5362 —

2,5480)

32945AA011

(1)

32945AA021

(нет)

32945AA031

(2)

64,72 —

65,02

(2,5480 —

2,5598)

32945AA001

(3)

32945AA011

(1)

32945AA021

(нет)

Т = Толщина

MT-00705

d1

MT-00546

MT-00582
