6MT-116

Вилка переключения передач и шток

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

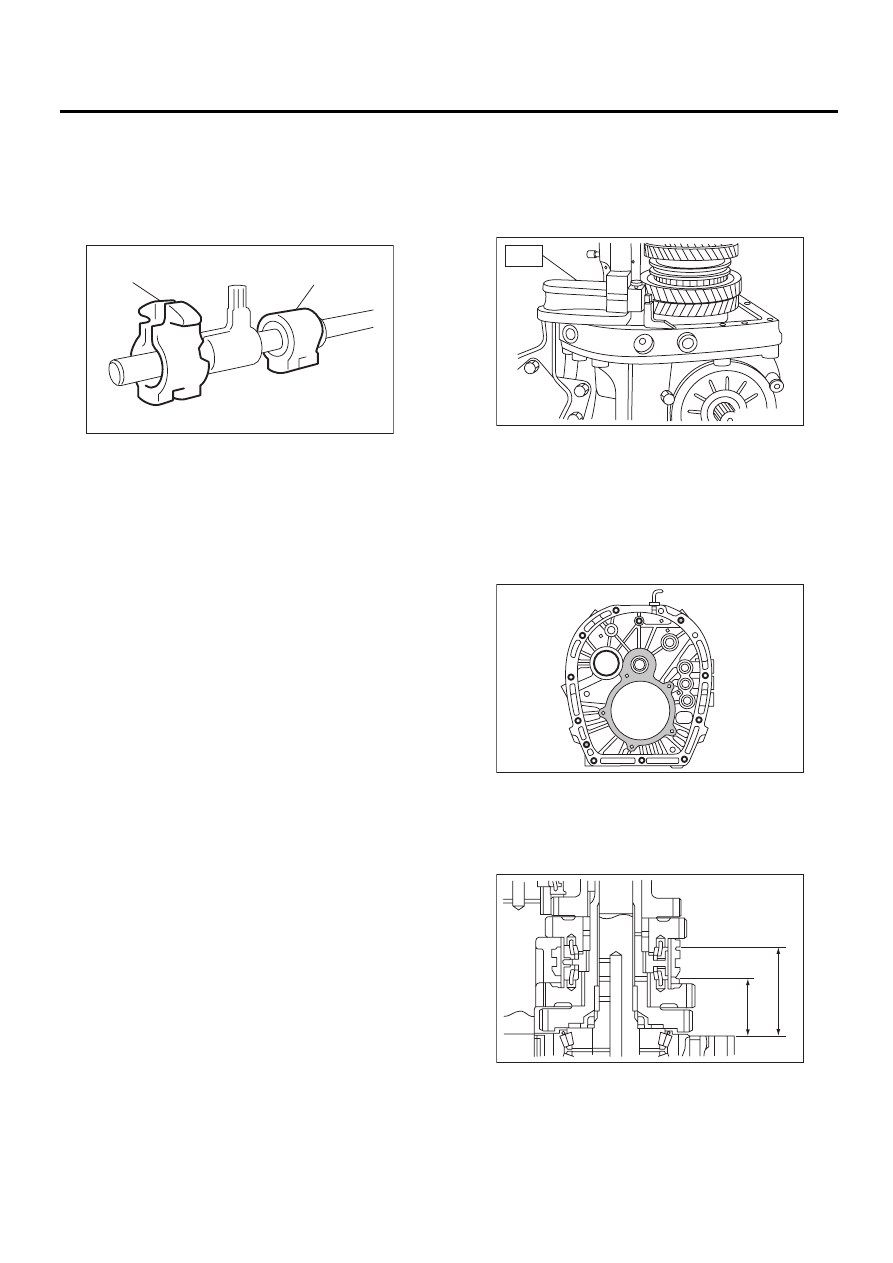

2) Установите блокиратор заднего хода и бло-
киратор на ударный шток.

ПРИМЕЧАНИЕ:
Убедитесь, что блокиратор заднего хода и бло-
киратор установлены в правильном направле-
нии.

E: ПРОВЕРКА

1) Проверьте вал и шток переключения на
предмет повреждения. Замените в случае пов-
реждения.
2) Отремонтируйте или замените механизм пе-
реключения передач, если он чрезмерно изно-
шен, погнут или иным образом поврежден.

F: РЕГУЛИРОВКА

1. ВЫБОР ШТОКА ВИЛКИ
1-ОЙ-2-ОЙ ПЕРЕДАЧ

ПРИМЕЧАНИЕ:
Выполните приведенную ниже процедуру при
следующих условиях.
• Замена ведомой шестерни 1-ой и 2-ой пере-
дачи
• Замена узла колец синхронизатора 1-ой и 2-ой
передач
• Замена платы адаптера
• Замена ведомого вала
• Замена узлов ступицы и втулки 1-ой – 2-ой
передач
1) Вставьте узел ведущей шестерни в плату
адаптера.

ПРИМЕЧАНИЕ:
Убедитесь, что внешняя обойма упорного под-
шипника не снята, а ведущая шестерня не под-
нята.

2) Установите высотомер на плату адаптера.
Опустите индикатор высотомера на сопряжен-
ную поверхность платы адаптера и корпуса, и
установите нулевую точку.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
18853AA000

ИЗМЕРИТЕЛЬ ВЫСОТЫ

ПРИМЕЧАНИЕ:
• Плата адаптера будет базовой точкой для
измерений. При помощи скребка удалите все
остатки материала прокладки с торцевой по-
верхности.
• Не устанавливайте измеритель высоты в за-
крашенной зоне, показанной на рисунке, при
проведении измерений.

3) Выберите стопорное кольцо первичного ва-
ла. <См. 6MT-78, РЕГУЛИРОВКА, Узел первич-
ного вала.>
4) Измерьте размеры “B1” и “B2”, как показано
на рисунке.

(A) Блокиратор заднего хода

(B) Блокиратор

MT-00688

(A)

(B)

MT-00582

ST

MT-00583

MT-00979

B1

B2

6MT-117

Вилка переключения передач и шток

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

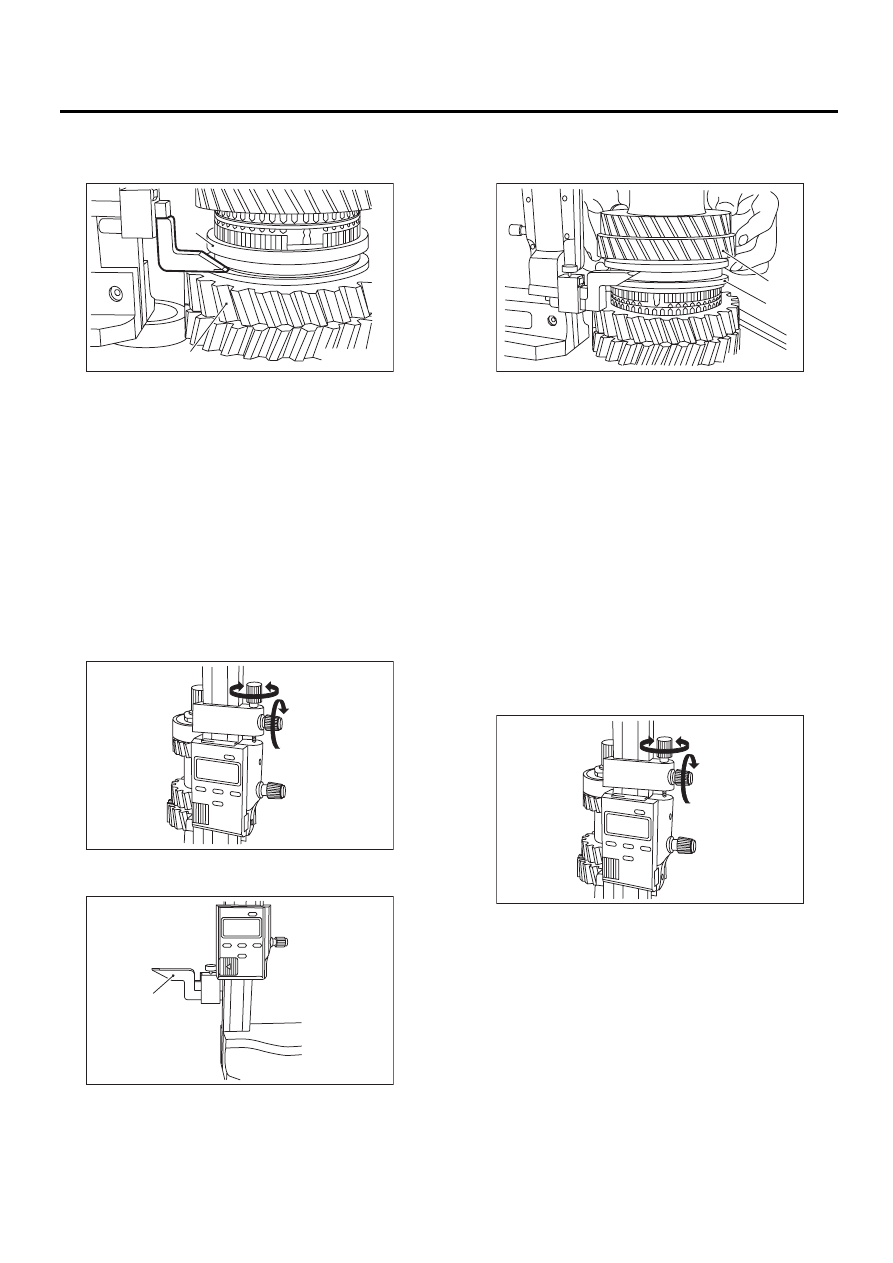

5) Сдвиньте втулку 1-ой-2-ой передачи в сто-
рону ведомой шестерни 1-ой передачи, нажми-
те на стопор и измерьте размер “B1”.

ПРИМЕЧАНИЕ:
• Установите индикатор измерителя высоты
рядом с целью измерения, и зафиксируйте ру-
коятку (1), как показано на рисунке. Поверни-
те рукоятку (2), и установите индикатор на тор-
цевую поверхность подшипника стороны 1-ой
передачи втулки.
• Поворачивая, приблизительно, на 72° каж-
дый раз, измерьте втулку в 5 точках. Округли-
те 2 высших и 2 низших измеренных значения.
Оставшееся среднее значение используется в
качестве измеренной величины.

6) Установите индикатор высотомера верхней
стороной вниз.

7) Сдвиньте втулку 1-ой-2-ой передачи в сто-
рону ведомой шестерни 2-ой передачи, подни-
мите стопор и измерьте размер “B2”.

ПРИМЕЧАНИЕ:
• Установите индикатор измерителя высоты
рядом с целью измерения, и зафиксируйте ру-
коятку (1), как показано на рисунке. Поверни-
те рукоятку (2), и установите индикатор на тор-
цевую поверхность подшипника стороны 2-ой
передачи втулки.
• Измерение должно выполняться двумя ра-
ботниками, удерживая втулку в прямом поло-
жении.
• Поворачивая, приблизительно, на 72° каж-
дый раз, измерьте втулку в 5 точках. Округли-
те 2 высших и 2 низших измеренных значения.
Оставшееся среднее значение используется в
качестве измеренной величины.

(A) Ведомая шестерня 1-ой передачи

(B) Втулка 1-ой-2-ой передачи

(A) Индикатор

MT-00702

(A)

(B)

MT-00585

(2)

(1)

MT-00703

(A)

(A) Ведомая шестерня 2-ой передачи

(B) Втулка 1-ой-2-ой передачи

MT-00704

(A)

(B)

MT-00585

(2)

(1)

6MT-118

Вилка переключения передач и шток

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

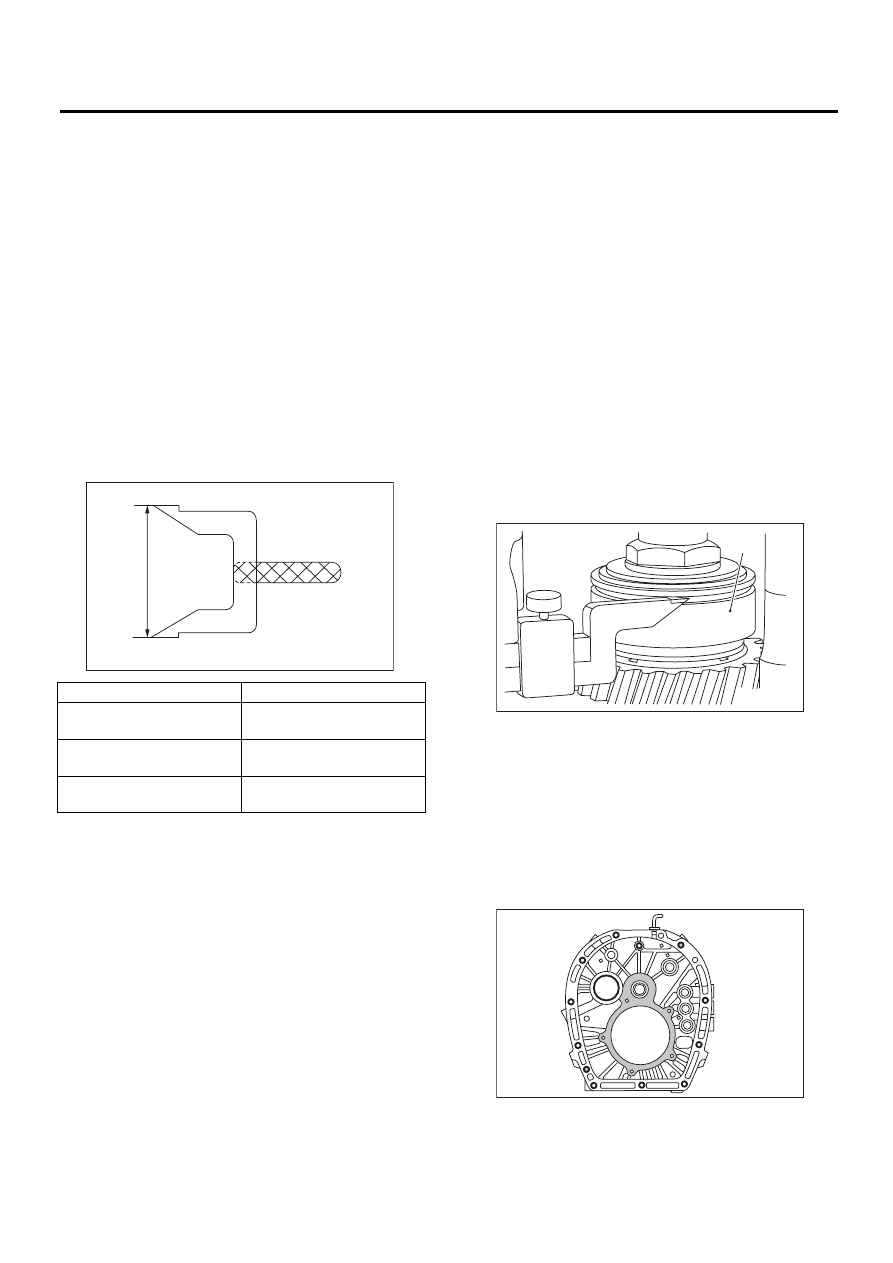

8) В соответствии с обоими измерениями, вы-
числите нейтральное положение втулки 1-ой-
2-ой передач. По следующей формуле, выбери-
те шток вилки, соответствующий расчетному
значению.
Расчет: T = (B1 + B2) / 2
T: Центральное положение втулки 1-ой-2-ой
передачи
B1: Высота от поверхности платы адаптера до
торца втулки, при переключении на 1-ую пере-
дачу.
B2: Измеренная высота от поверхности платы
адаптера до торца втулки, при переключении
на 2-ую передачу. +55 мм (2,17 дюйма)

ПРИМЕЧАНИЕ:
Установите индикатор верхней стороной вниз,
по сравнению с процедурой для точки 0. При-
бавьте d1 [Числовое значение: 55 мм (2,17 дюй-
ма)] по рисунку ниже к “B2”, и измерьте “B2”.

2. ВЫБОР ШТОКА ВИЛКИ
3-ЕЙ-4-ОЙ ПЕРЕДАЧ

ПРИМЕЧАНИЕ:
Выполните приведенную ниже процедуру при
следующих условиях.
• Замена первичного вала
• Замена ведущей шестерни и втулки 3-ей пе-
редачи и передач от 3-ей до 6-ой.
• Замена узлов синхронизатора 3-ей передачи
и передач от 3-ей до 6-ой.
• Замена узлов ступицы и втулки 3-ей - 4-ой
передач.
1) Вставьте узел первичного вала в плату
адаптера.
2) Установите высотомер на плату адаптера.
Опустите индикатор высотомера на верхнюю
поверхность канавки стопорного кольца, и ус-
тановите точку 0 на верхней стороне основного
заднего подшипника.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
18853AA000

ИЗМЕРИТЕЛЬ ВЫСОТЫ

ПРИМЕЧАНИЕ:
• При измерениях, высотомер будет установ-
лен на плату адаптера. При помощи скребка
удалите все остатки материала прокладки с
торцевой поверхности.
• Не устанавливайте измеритель высоты в за-
крашенной зоне, показанной на рисунке, при
проведении измерений.

T мм (дюймов)

Серия № (маркировка)

62,93 — 63,23

(2,4776 — 2,4894)

32801AA111 (1)

63,23 — 63,53

(2,4894 — 2,5012)

32801AA131 (нет)

63,53 — 63,83

(2,5012 — 2,5130)

32801AA141 (2)

MT-00705

d1

(A) Шарикоподшипник

MT-00706

(A)

MT-00583

6MT-119

Вилка переключения передач и шток

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

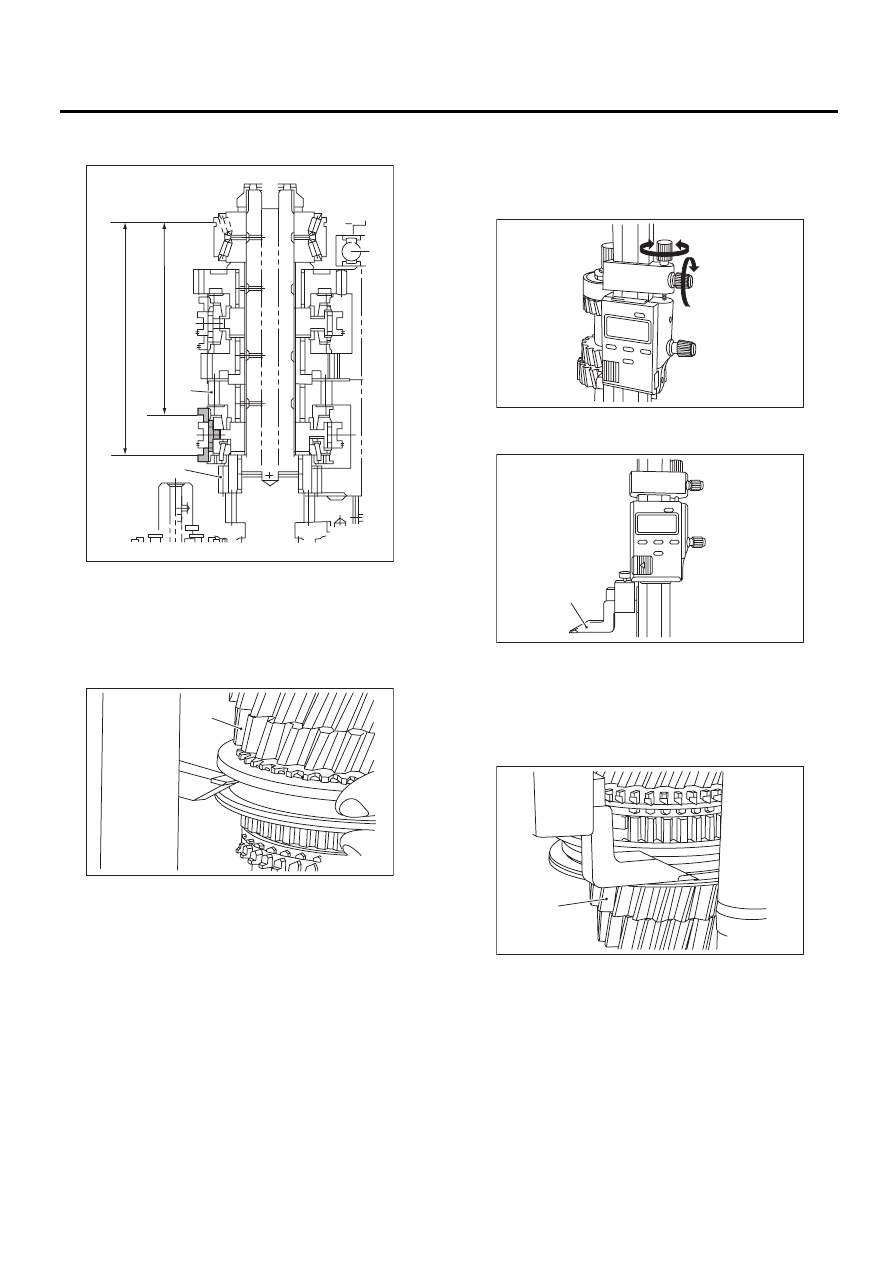

3) При помощи высотомера измерьте размеры
“C1” и “C2”, как показано на рисунке ниже.

(1) Сдвиньте втулку 3-ей-4-ой передачи в
сторону 4-ой передачи, поднимите стопор и
измерьте размер “C2”.

ПРИМЕЧАНИЕ:
• Установите индикатор измерителя высоты
рядом с целью измерения, и зафиксируйте ру-
коятку (1), как показано на рисунке.
• Поверните рукоятку (2), и установите инди-
катор на торцевую поверхность стороны 4-ой
передачи втулки.
• Измерение должно выполняться двумя ра-
ботниками, удерживая втулку в прямом поло-
жении.

• Поворачивая, приблизительно, на 72° каж-
дый раз, измерьте втулку в 5 точках. Округли-
те 2 высших и 2 низших измеренных значения.
Оставшееся среднее значение используется в
качестве измеренной величины.

(2) Установите индикатор высотомера вер-
хней стороной вниз.

(3) Сдвиньте втулку 3-ей-4-ой передачи в
сторону ведущей шестерни 3-ей передачи,
нажмите на стопор вниз и измерьте размер
“C1”.

(A) Ведущая шестерня 3-ей передачи

(B) Ведущая шестерня 4-ой передачи

(A) Ведущая шестерня 4-ой передачи

MT-00707

C1

C2

(A)

(B)

MT-00708

(A)

(A) Индикатор

(A) Ведущая шестерня 3-ей передачи

MT-00585

(2)

(1)

MT-00710

(A)

MT-00711

(A)
