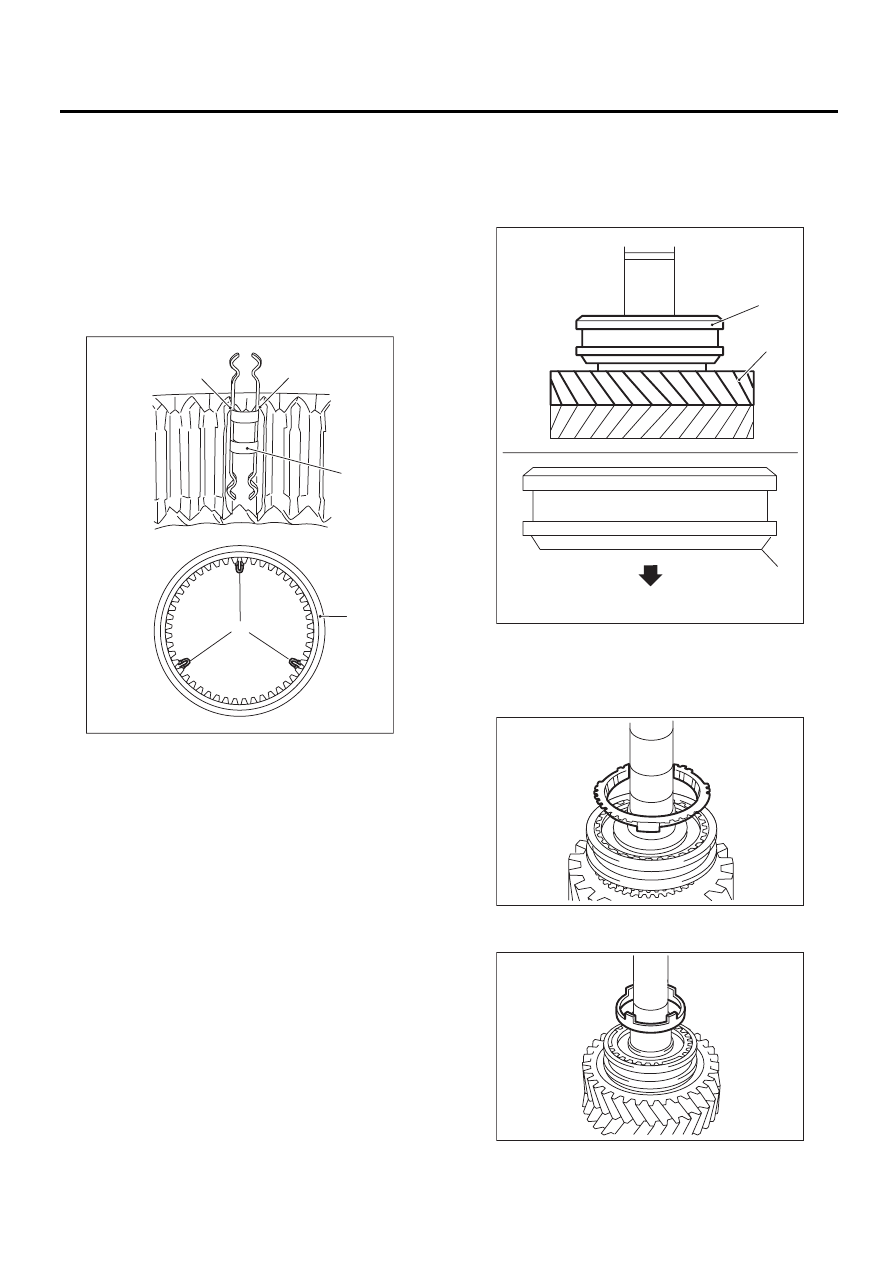

6MT-84

Узел ведомой шестерни

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

9) Убедитесь, что ведущая шестерня 1-ой пере-
дачи плавно вращается рукой. Если поворот не
плавный, повторите сборку.
10) Установите вставную шпонку переключе-
ния в соответствующее положение на втулке
1-ой-2-ой передачи.

ПРИМЕЧАНИЕ:
• Угол установки каждой вставной шпонки пе-
реключения составляет 120°.
• Установка вставной шпонки переключения
показана на следующем рисунке.

11) Установите втулку 1-ой-2-ой передач на
ступицу 1-ой-2-ой передач.

ПРИМЕЧАНИЕ:
Убедитесь, что втулка 1-ой-2-ой передачи ус-
тановлена в правильном направлении.

12) Установите внешнее блокирующее кольцо.

13) Установите конус синхронизатора 2-ой пе-
редачи.

(A) Прикрепите прямую часть вставной шпонки

переключения к выпуклой части втулки.

(B) Вставная шпонка переключения

(C) Втулка 1-ой-2-ой передачи
(D) Вставная шпонка переключения

(D)

(C)

MT-01642

(A)

(B)

(A)

(A) Ведомая шестерня 1-ой передачи
(B) Втулка 1-ой-2-ой передачи

(C) Сторона ведомой шестерни 1-ой передачи

MT-00603

(B)

(A)

(C)

(B)

MT-00604

MT-01506

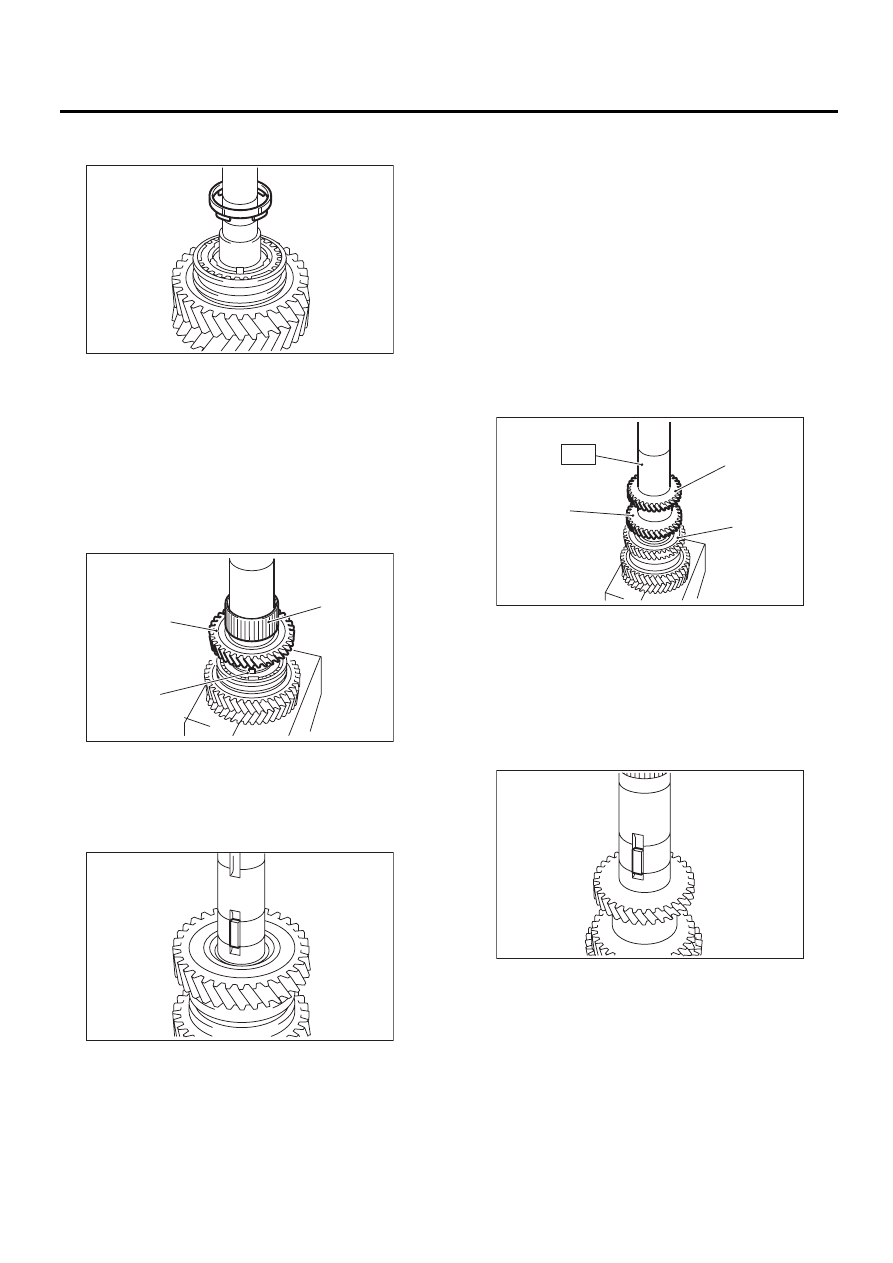

6MT-85

Узел ведомой шестерни

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

14) Установите внутреннее блокирующее коль-
цо.

15) Нанесите соответствующее трансмиссион-
ное масло на втулку, игольчатый подшипник 2-
ой передачи и внутреннюю поверхность веду-
щей шестерни 2-ой передачи.
16) Установите игольчатый подшипник 2-ой пе-
редачи и ведомую шестерню 2-ой передачи.

ПРИМЕЧАНИЕ:
При установке совместите выступ конуса синх-
ронизатора 2-ой передачи с отверстием ведо-
мой шестерни 2-ой передачи.

17) Установите шпонку.

18) Используя специальный инструмент, уста-
новите ведомую шестерню 3-ей-4-ой передач.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
18654AA000

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

ОСТОРОЖНО:
Не прикладывайте усилие, превышающее
40 кН (4,0 тонны, 4,4 тонны США, 3,9 брит.
тонн).

ПРИМЕЧАНИЕ:
• Убедитесь, что ведомая шестерня 3-ей-4-ой
передачи установлена в правильном направле-
нии.
• Совместите канавку ведомой шестерни 3-
ей-4-ой передачи со шпонкой.

19) Убедитесь, что ведомая шестерня 2-ой пе-
редачи плавно вращается рукой. Если поворот
не плавный, повторите сборку.
20) Установите шпонку.

(A) Игольчатый подшипник 2-ой передачи

(B) Ведомая шестерня 2-ой передачи

(C) Выступ конуса синхронизатора 2-ой передачи

MT-00606

MT-00607

(A)

(C)

(B)

MT-00608

(A) Шестерня 4-ой передачи

(B) Шестерня 3-ей передачи

(C) Шестерня 2-ой передачи

MT-00609

(A)

(C)

(B)

ST

MT-00610

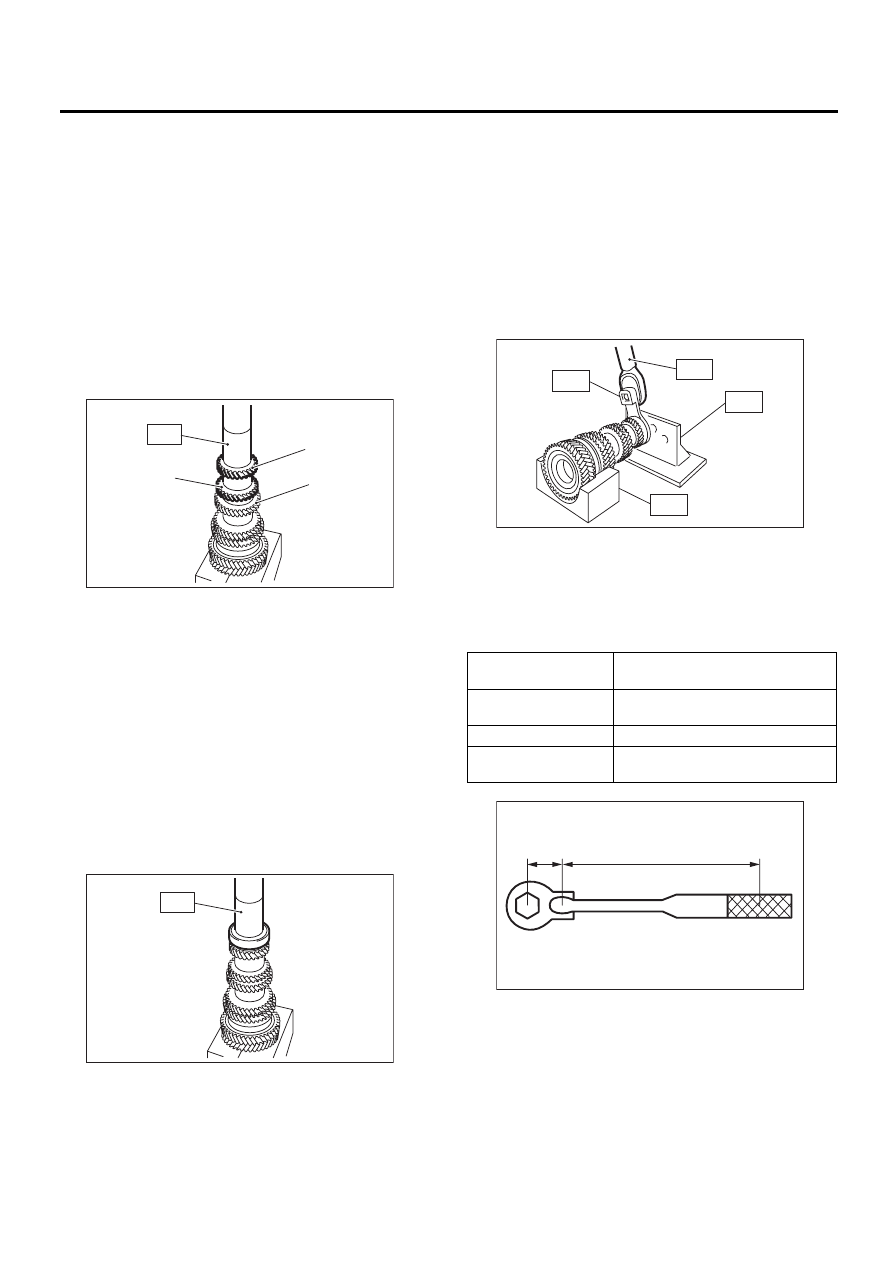

6MT-86

Узел ведомой шестерни

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

21) Используя специальный инструмент, уста-
новите ведомую шестерню 5-ой-6-ой передач.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

18654AA000

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

ОСТОРОЖНО:
Не прикладывайте усилие, превышающее
40 кН (4,0 тонны, 4,4 тонны США, 3,9 брит. тонн).

ПРИМЕЧАНИЕ:
• Убедитесь, что ведомая шестерня 5-ой-6-ой
передачи установлена в правильном направле-
нии.
• Совместите канавку ведомой шестерни
5-ой-6-ой передачи со шпонкой.

22) При помощи специального инструмента, ус-
тановите шарикоподшипник.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
18654AA000

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

ОСТОРОЖНО:
Не прикладывайте усилие, превышающее
40 кН (4,0 тонны, 4,4 тонны США, 3,9 брит. тонн).

ПРИМЕЧАНИЕ:
Убедитесь, что шарикоподшипник установлен
в правильном направлении.

23) Убедитесь, что шарикоподшипник плавно
вращается рукой. Если поворот не плавный,
повторите сборку.
24) Установите новую стопорную гайку.

25) Установите специальный инструмент ST3
на стопорную гайку, специальный инструмент
ST на узел ведомой шестерни, и затяните сто-
порную гайку.
ST1  18666AA000 ДЕРЖАТЕЛЬ
ST2  18664AA000 ОСНОВАНИЕ
ST3  18620AA000 КЛЮЧ-АДАПТЕР
ST4  18852AA000 КЛЮЧ С РЕГУЛИРУЕМЫМ

КРУТЯЩИМ МОМЕНТОМ

Момент затяжки:

530 Нм (54,0 кгс-м, 390,9 фунт-сила-фут)

ПРИМЕЧАНИЕ:
При использовании ключа с регулируемым кру-
тящим моментом, отличного от ST4, для расче-
та и затяжки стопорной гайки используйте сле-
дующую формулу.
T = L1 / (0,1 + L1)

(A) Шестерня 6-ой передачи
(B) Шестерня 5-ой передачи

(C) Шестерня 4-ой передачи

MT-00611

(B)

ST

(A)

(C)

MT-00612

ST

T

Нм (кгс-м, фунт-

сила-фут)

Установка ключа с регулируемым
крутящим моментом

L1

м (дюйм) Длина ключа с регулируемым кру-

тящим моментом

0,1 м (3,94 дюйма)

Длина специального инструмента

570 Нм (58,1 кгс-м,

420 фунт-сила-фут)

Момент затяжки (контргайка):

(A) 0,1 м (3,94 дюйма)

MT-00613

ST1

ST2

ST4

ST3

MT-00614

(A)

L1

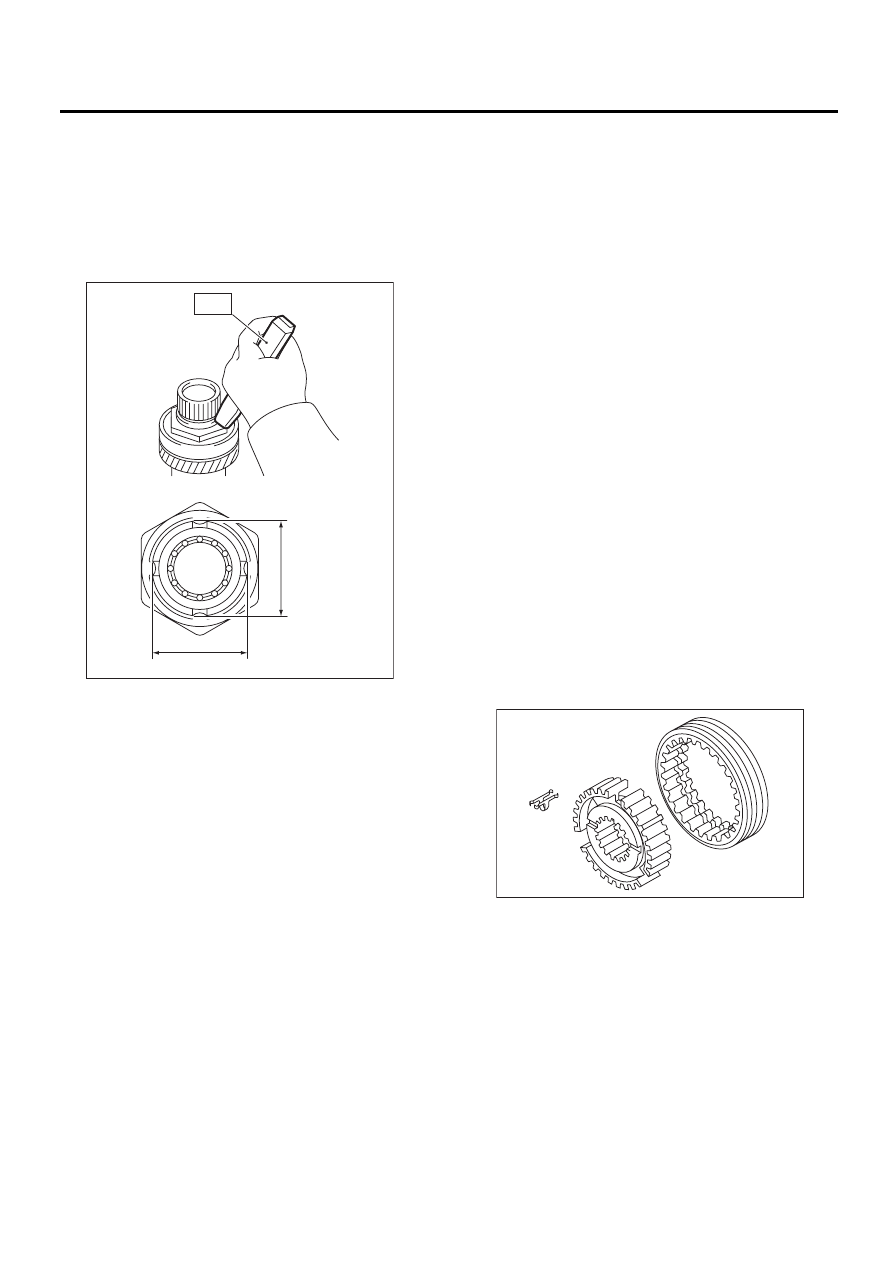

6MT-87

Узел ведомой шестерни

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

26) При помощи специального инструмента, за-
контрите стопорную гайку в 4 местах, с габари-
тами в пределах A 44

±0,5 мм (1,73±0,02 дюйма).

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
18669AA000

КЕРНЕР ВЕДОМОГО ВАЛА

ПРИМЕЧАНИЕ:
Не повредите зону законтривания стопорной
гайки.

E: ПРОВЕРКА

Разобранные детали сначала необходимо про-
мыть очищающим растворителем, а затем тща-
тельно проверить.
1) Подшипник
Замените подшипники в следующих случаях.
• Износ, ржавчина или повреждение подшип-
ников
• Подшипник вращается не плавно, или изда-
ет нетипичный шум при повороте.
• На подшипнике обнаружены другие дефекты.
2) Втулка (каждая шестерня)
Замените втулку в следующих случаях.
• Скользящая поверхность повреждена или
чрезмерно изношена.
3) Шестерня
Замените шестерни в следующих случаях.
• Поверхность зубьев повреждена или чрез-
мерно изношена.
• Повреждена контактная зона блокирующего
кольца.
• Изношена внутренняя сторона шестерни.
4) Блокирующее кольцо, конус синхронизатора
Замените блокирующее кольцо и конус синхро-
низатора в следующих случаях.
• Износ, ржавчина или повреждение блокиру-
ющего кольца.
5) Вставная шпонка переключения
Замените вставную шпонку переключения при
деформации, чрезмерном износе или любом
другом повреждении.

MT-00615

A

A

ST

MT-00581
