Subaru Legacy (2008 год). Руководство - часть 751





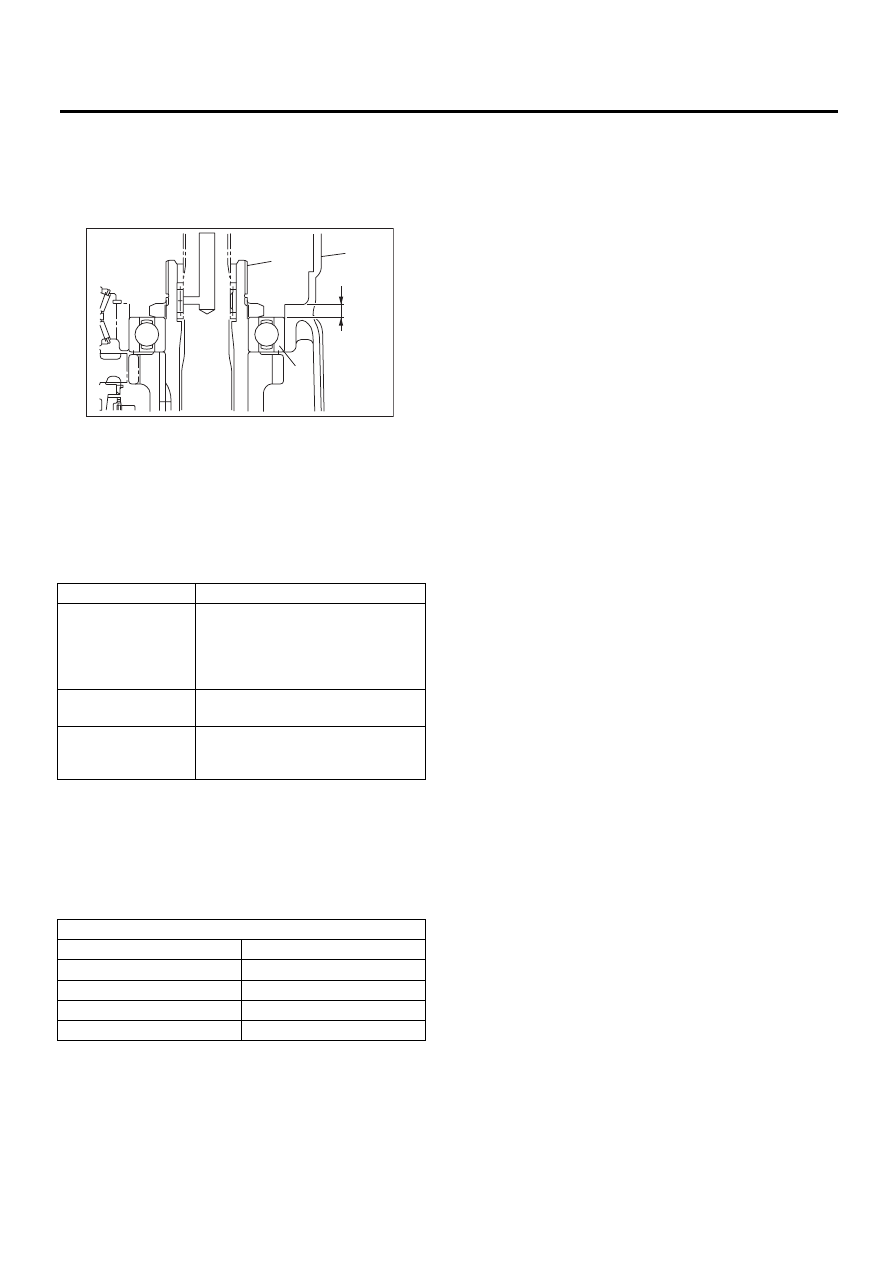

6MT-88

Узел ведомой шестерни

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

F: РЕГУЛИРОВКА

1) Измерьте высоту “H” от сопряженной повер-
хности корпуса трансмиссии и держателя под-
шипника раздаточной коробки, до торцевой
поверхности шарикоподшипника.

2) При помощи следующей формулы, рассчи-
тайте толщину шайбы узла ведомой шестерни.
T = H – {5,8

±0,05 мм (0,23±0,002 дюйма)} –

{0,1 — 0,3 мм (0,0039 — 0,0118 дюйма)}

3) Выберите от 0 до 3 шайб из следующей таб-
лицы, и отрегулируйте зазор, так чтобы он был
максимально близко к стандартному значению.

Нормативная величина зазора  узла ведо-
мой шестерни в осевом направлении:

0,1 — 0,3 мм (0,0039 — 0,0118 дюйма)

(A) Корпус трансмиссии

(B) Шарикоподшипник

(C) Узел ведомой шестерни

t

Толщина шайбы

H

Длина от сопряженной поверхнос-
ти корпуса трансмиссии и держа-
теля подшипника раздаточной ко-
робки, до торцевой поверхности
шарикоподшипника.

5,8

±0,05 мм

(0,23

±0,002 дюйма)

Толщина обруча

0,1 — 0,3 мм

(0,0039 — 0,0118

дюйма)

Нормативная величина зазора
узла ведомой шестерни в осевом
направлении

Шайба

Номер детали

Толщина t мм (дюймов)

803072030

0,15 (0,0059)

803072031

0,30 (0,0118)

803072032

0,45 (0,0177)

803072033

0,60 (0,0236)

MT-00616

(A)

H

(C)

(B)

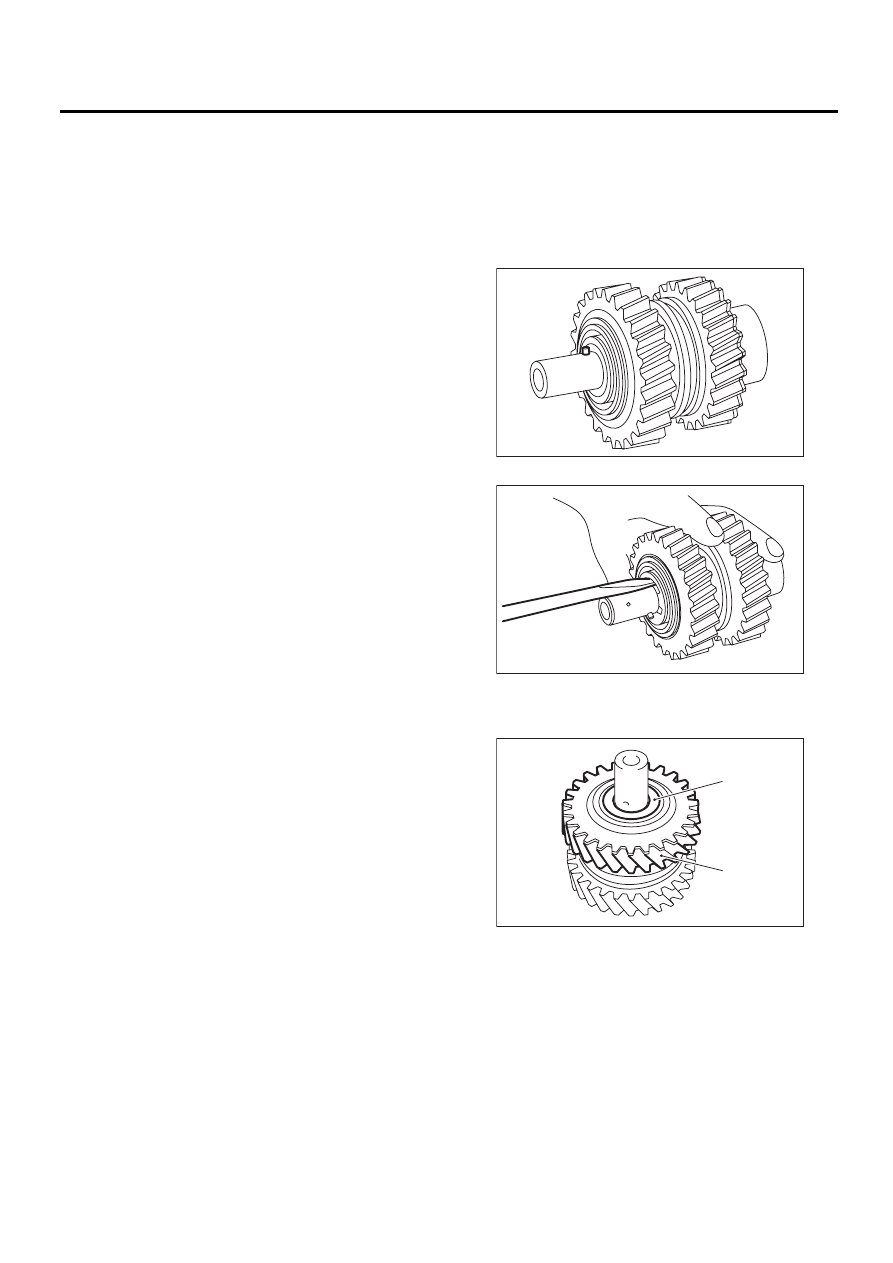

6MT-89

Узел промежуточной шестерни заднего хода

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

19.Узел промежуточной

шестерни заднего хода

A: СНЯТИЕ

1) Снимите узел механической трансмиссии с
автомобиля. <См. 6MT-33, СНЯТИЕ, Узел меха-
нической трансмиссии.>
2) Подготовьте трансмиссию к капитальному
ремонту. <См. 6MT-39, Подготовка к капиталь-
ному ремонту.>
3) Снимите датчик включения нейтральной пе-
редачи, выключатель фонарей заднего хода и
жгут проводов. <См. 6MT-43, СНЯТИЕ, Датчик
включения нейтральной передачи.>, <См.
6MT-41, СНЯТИЕ, Выключатель фонарей зад-
него хода.>
4) Снимите корпус удлинителя. <См. 6MT-45,
СНЯТИЕ, Корпус удлинителя.>
5) Снимите ведомую шестерню раздаточной
коробки. <См. 6MT-57, СНЯТИЕ, Ведомая шес-
терня раздаточной коробки.>
6) Снимите межосевой дифференциал.
<См. 6MT-59, СНЯТИЕ, Межосевой дифферен-
циал.>
7) Снимите корпус трансмиссии. <См. 6MT-60,
СНЯТИЕ, Корпус трансмиссии.>
8) Снимите узел промежуточной шестерни зад-
него хода. <См. 6MT-66, СНЯТИЕ, Узел первич-
ного вала.>

B: УСТАНОВКА

1) Выберите шток вилки переключения задне-
го хода. <См. 6MT-116, РЕГУЛИРОВКА, Вилка
переключения передач и шток.>
2) Установите узел промежуточной шестерни
заднего хода. <См. 6MT-67, УСТАНОВКА, Узел
первичного вала.>
3) Установите корпус трансмиссии. <См. 6MT-62,
УСТАНОВКА, Корпус трансмиссии.>
4) Установите межосевой дифференциал.
<См. 6MT-59, УСТАНОВКА, Межосевой диф-
ференциал.>
5) Установите ведомую шестерню раздаточ-
ной коробки. <См. 6MT-57, УСТАНОВКА, Ведо-
мая шестерня раздаточной коробки.>
6) Установите корпус удлинителя. <См. 6MT-45,
УСТАНОВКА, Корпус удлинителя.>
7) Установите датчик включения нейтральной
передачи, выключатель фонарей заднего хода
и жгут проводов. <См. 6MT-43, УСТАНОВКА,
Датчик включения нейтральной передачи.>,
<См. 6MT-41, УСТАНОВКА, Выключатель фо-
нарей заднего хода.>
8) Установите узел механической трансмиссии
на автомобиль. <См. 6MT-35, УСТАНОВКА,
Узел механической трансмиссии.>

C: РАЗБОРКА

ПРИМЕЧАНИЕ:
Втулки и шестерни заднего хода устанавлива-
ются в одном конкретном положении. Перед
разборкой, отметьте соответствующие поло-
жения втулки и ступицы.
1) Снимите пружинный штифт.

2) Снимите стопорное кольцо и шайбу.

3) Снимите противоположную шайбу повышен-
ной-пониженной передачи и промежуточную
шестерню заднего хода.

(A) Противоположная шайба повышенной-пониженной

передач

(B) Промежуточная шестерня заднего хода

MT-00617

MT-00618

MT-00619

(B)

(A)

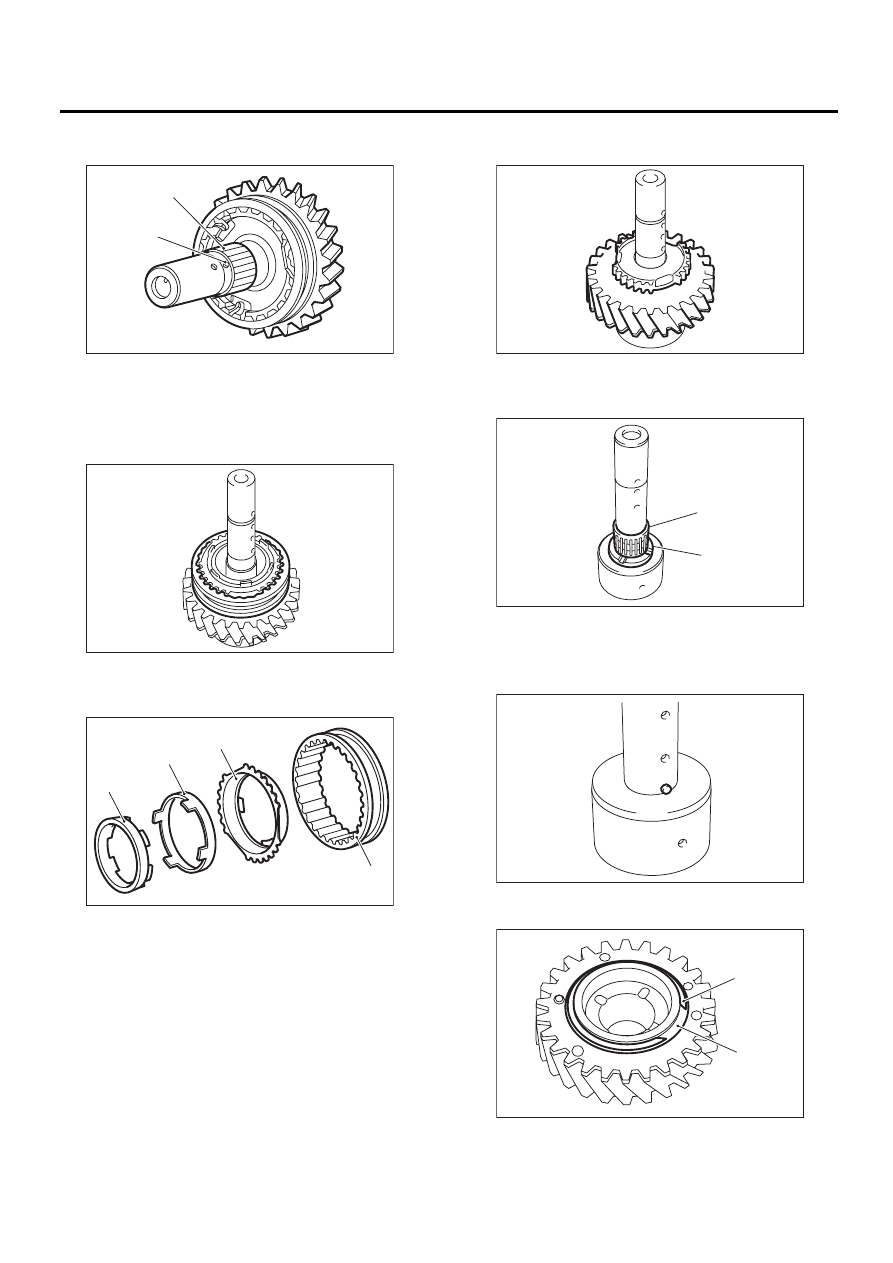

6MT-90

Узел промежуточной шестерни заднего хода

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

4) Снимите ударный штифт и игольчатый под-
шипник промежуточной шестерни заднего хода.

5) Снимите обруч.
6) Снимите муфту заднего хода.

7) Снимите внешнее блокирующее кольцо, ко-
нус синхронизатора заднего хода и внутреннее
блокирующее кольцо с муфты заднего хода.

8) Снимите промежуточную шестерню заднего
хода № 2

9) Снимите противоположную шайбу повышен-
ной-пониженной передачи и игольчатый под-
шипник.

10) Снимите ударный штифт.

11) Снимите стопорное кольцо и фрикционный
диск с шестерни заднего хода.

(A) Ударный штифт
(B) Игольчатый подшипник промежуточной

шестерни заднего хода

(A) Втулка заднего хода
(B) Внешнее блокирующее кольцо

(C) Конус синхронизатора заднего хода
(D) Внутреннее блокирующее кольцо

MT-00620

(A)

(B)

MT-00622

MT-01507

(A)

(B)

(C)

(D)

(A) Игольчатый подшипник
(B) Противоположная шайба повышенной-пони-

женной передач

(A) Пружинное стопорное кольцо
(B) Фрикционный диск

MT-00624

MT-00625

(A)

(B)

MT-00626

MT-00627

(B)

(A)

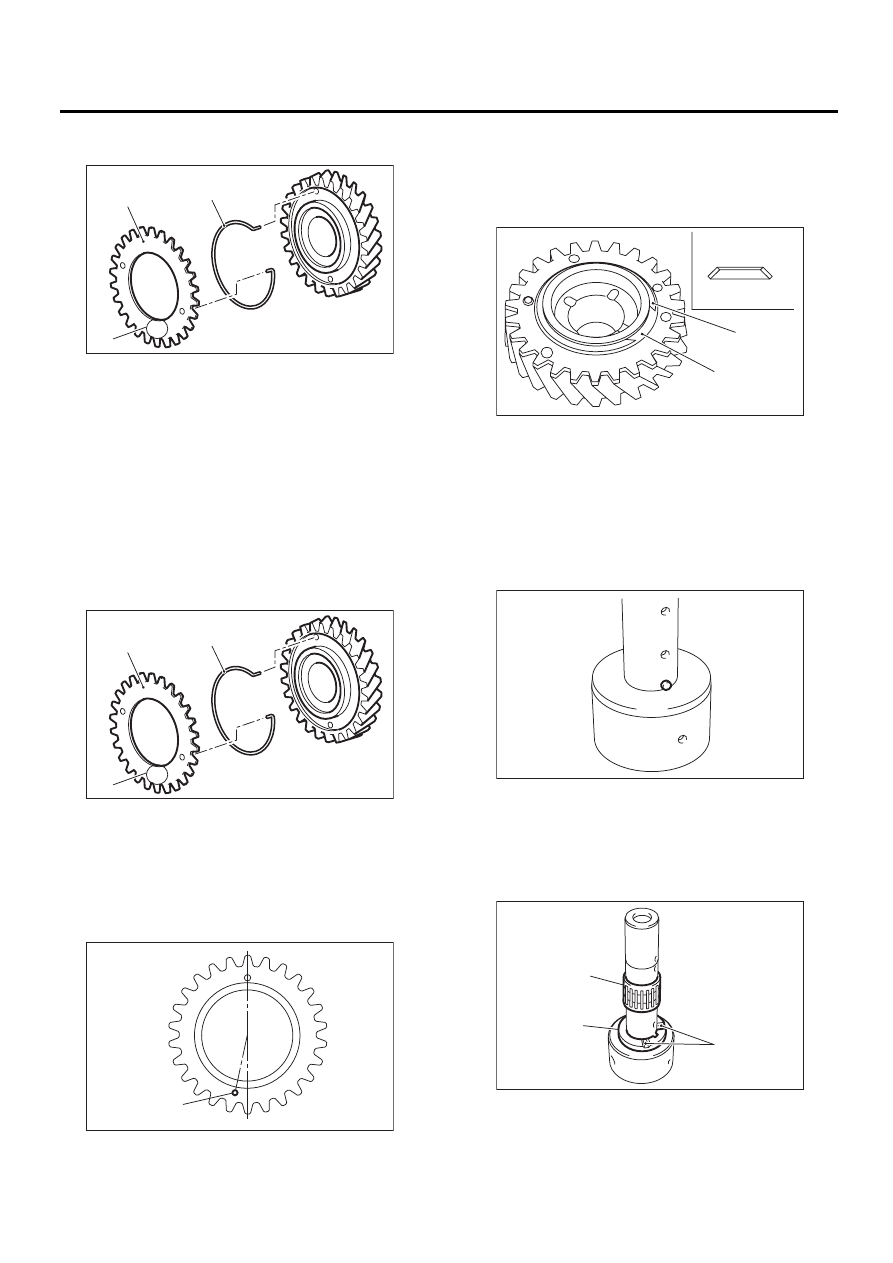

6MT-91

Узел промежуточной шестерни заднего хода

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

12) Снимите вспомогательную шестерню и пру-
жину.

D: СБОРКА

1) Установите вспомогательную шестерню и
пружину.

ПРИМЕЧАНИЕ:
• Поверните белую отметку на зацепляемой
части в сторону вспомогательной шестерни и
установите пружину.
• Расположите штамп (метка A) наружу и уста-
новите вспомогательную шестерню.

• Обращая внимание на направление устано-
вочного отверстия вспомогательной шестерни,
установите пружину и вспомогательную шес-
терню.

2) Установите фрикционный диск и стопорное
кольцо.

ПРИМЕЧАНИЕ:
Убедитесь, что фрикционный диск установлен
в правильном направлении.

3) Нанесите соответствующее трансмиссионное
масло на вал, игольчатый подшипник и внут-
реннюю поверхность ведущей шестерни задне-
го хода.
4) Установите ударный штифт.

5) Установите противоположную шайбу повы-
шенной-пониженной передачи и игольчатый
подшипник.
ПРИМЕЧАНИЕ:
Расположите канавку в сторону промежуточной
шестерни заднего хода, и установите шайбу.

(A) Вспомогательная шестерня
(B) Пружина

(C) Штамп (Метка А)

(A) Вспомогательная шестерня
(B) Пружина

(C) Штамп (Метка А)

(A) Установочное отверстие

MT-00628

(B)

(A)

(C)

A

MT-00628

(B)

(A)

(C)

A

MT-00629

(A)

A

(A) Фрикционный диск
(B) Пружинное стопорное кольцо

(C) Сторона стопорного кольца
(D) Сторона вспомогательной шестерни

(A) Канавка
(B) Противоположная шайба повышенной-пониженной

передач

(C) Игольчатый подшипник

MT-00630

(C)

(D)

(A)

(B)

MT-00626

MT-00631

(C)

(B)

(A)
