5AT(diag)-6

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

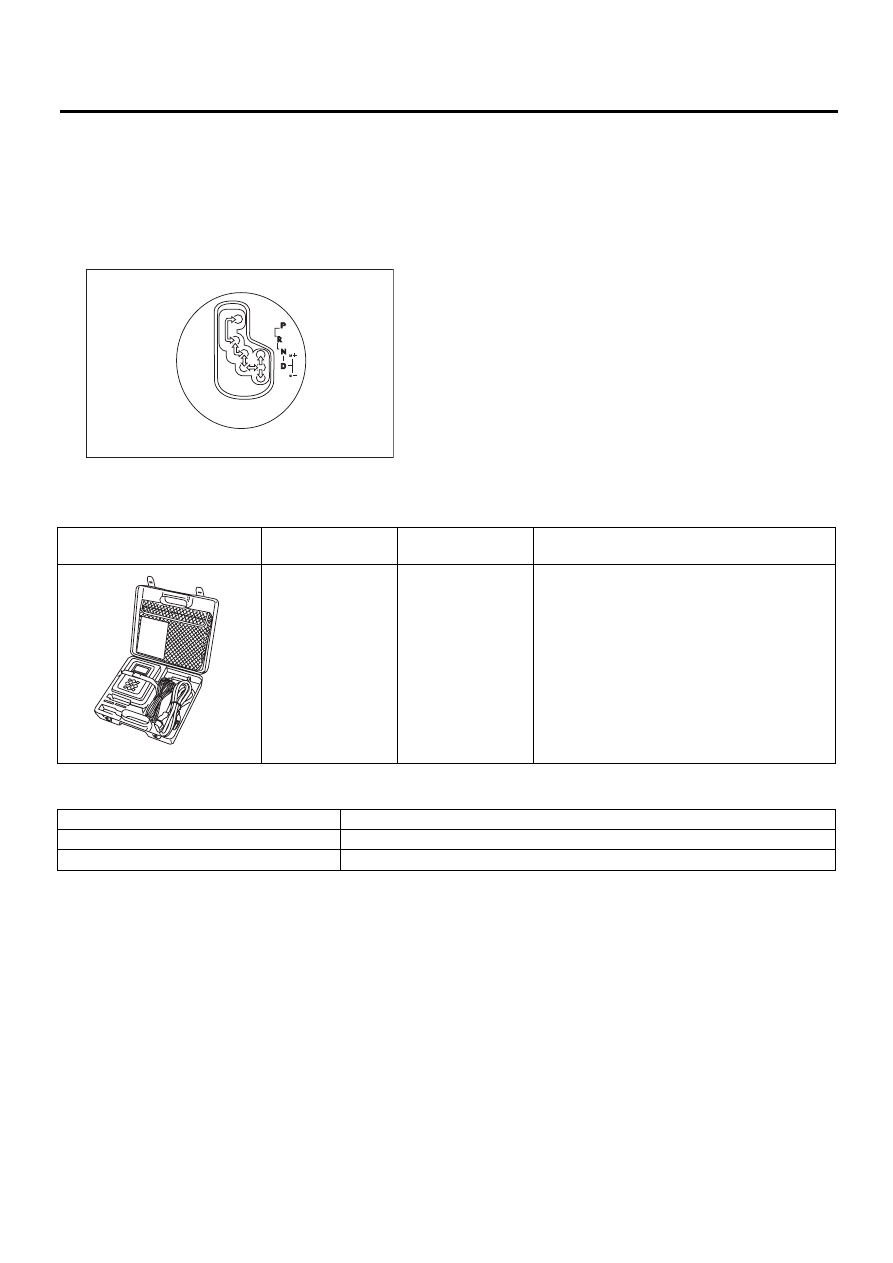

5. РАБОТА РЫЧАГА СЕЛЕКТОРА

Проверьте отсутствие шума, трения или отпе-
чатка контакта в каждом положении рычага
селектора.

ВНИМАНИЕ:
При проверке работы рычага селектора за-
глушите двигатель.

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

PI-00331

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для поиска и устранения неис-
правностей в электрических системах.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения сопротивления, напряжения и силы тока.

Осциллограф

Предназначен для измерения уровня сигналов датчика.

ST1B022XG0

5AT(diag)-7

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

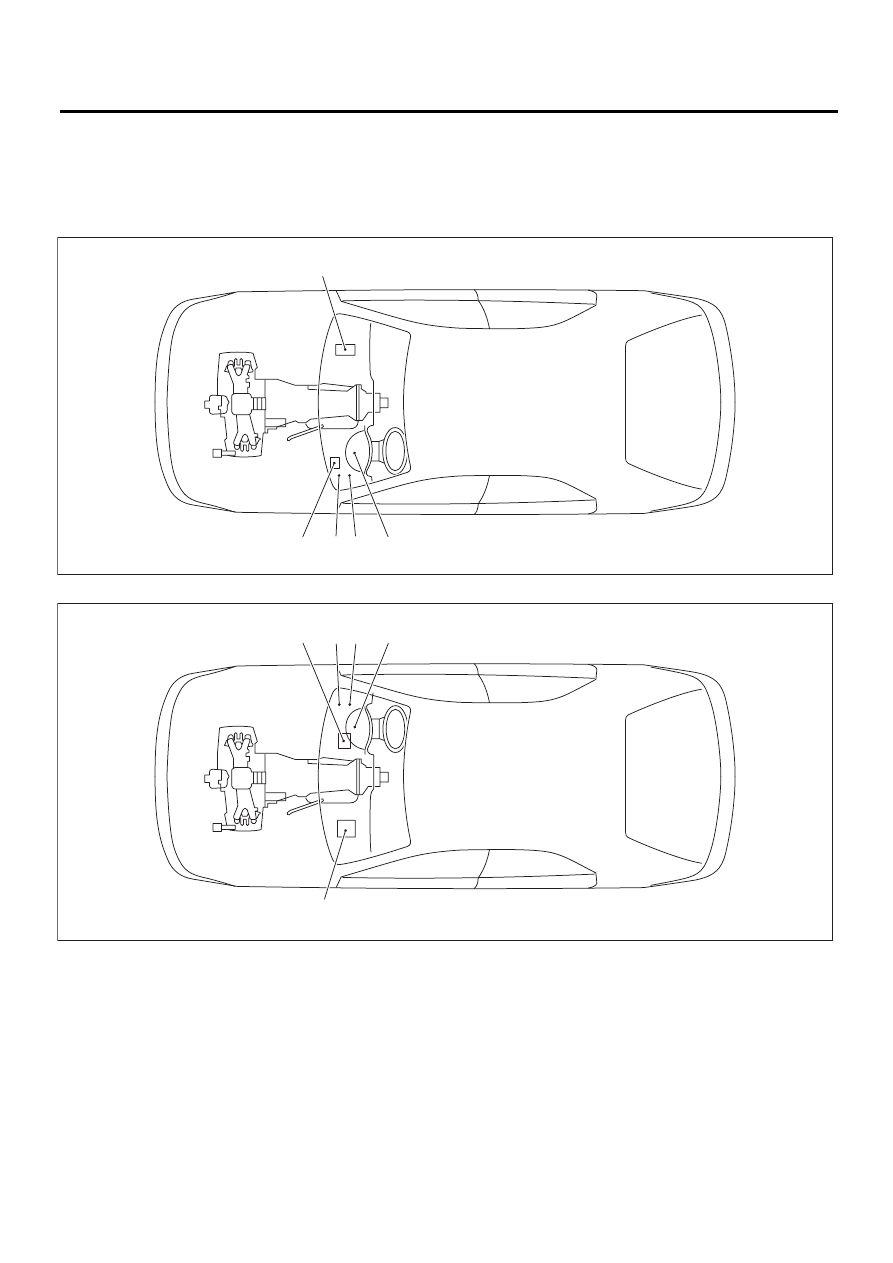

4. Расположение электрических компонентов

A: РАСПОЛОЖЕНИЕ

1. БЛОК УПРАВЛЕНИЯ

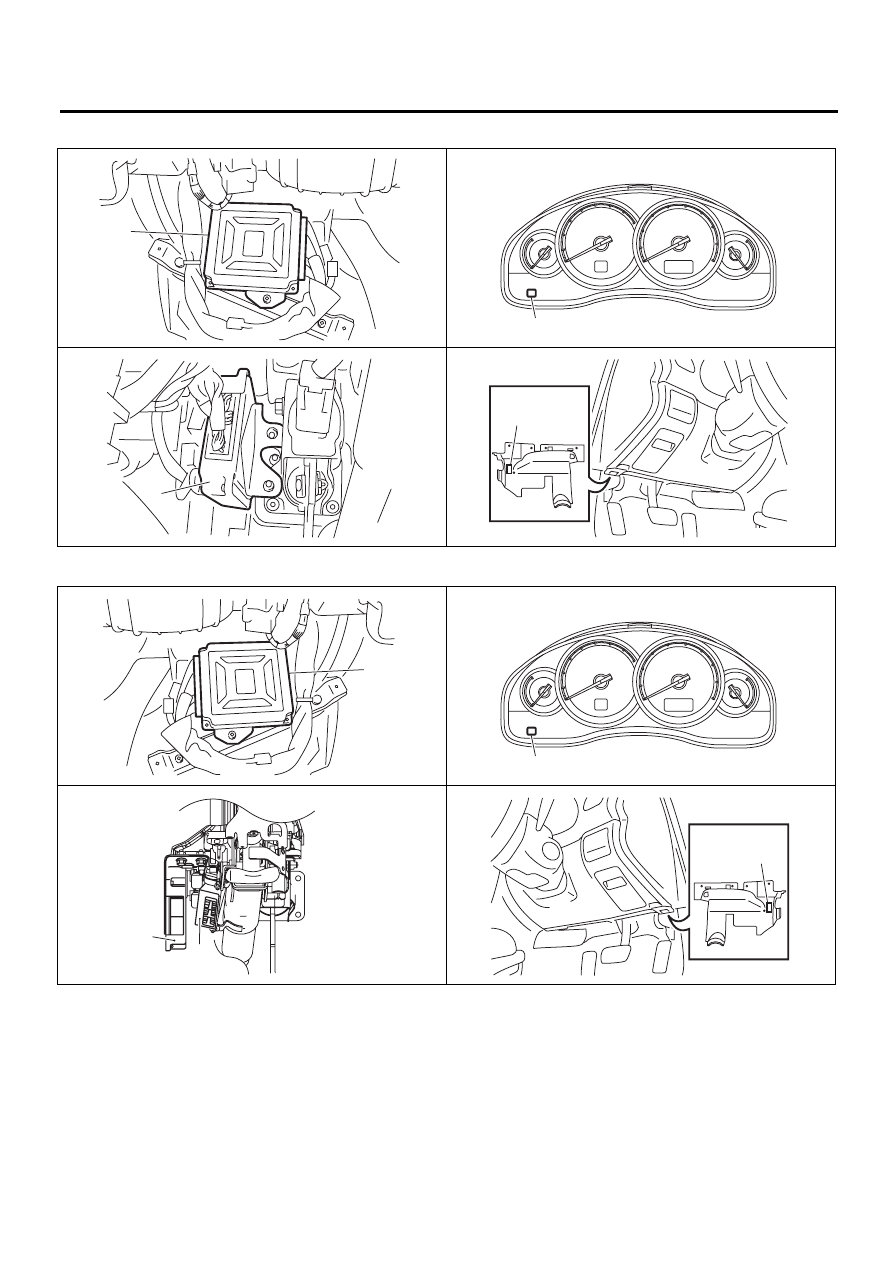

• Модель с левосторонним управлением

• Модель с правосторонним управлением

(1)

Блок управления двигателем
(ECM)

(3)

Блок управления трансмиссией
(TCM)

(4)

Разъем канала передачи дан-
ных

(2)

Лампа AT OIL TEMP (Предуп-
реждающая лампа АТ)

(5)

Центральный блок управления

AT-02049

(1)

(3)

(4) (2)

(5)

(2)

(3)

(5)

(1)

AT-01467

(4)

5AT(diag)-8

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

• Модель с левосторонним управлением

• Модель с правосторонним управлением

(1)

AT-02051

AT-03759

(2)

AT-02053

(3)

(4)

AT-02052

(1)

AT-01468

AT-03759

(2)

AT-03786

(3)

(5)

AT-01471

(4)

5AT(diag)-9

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

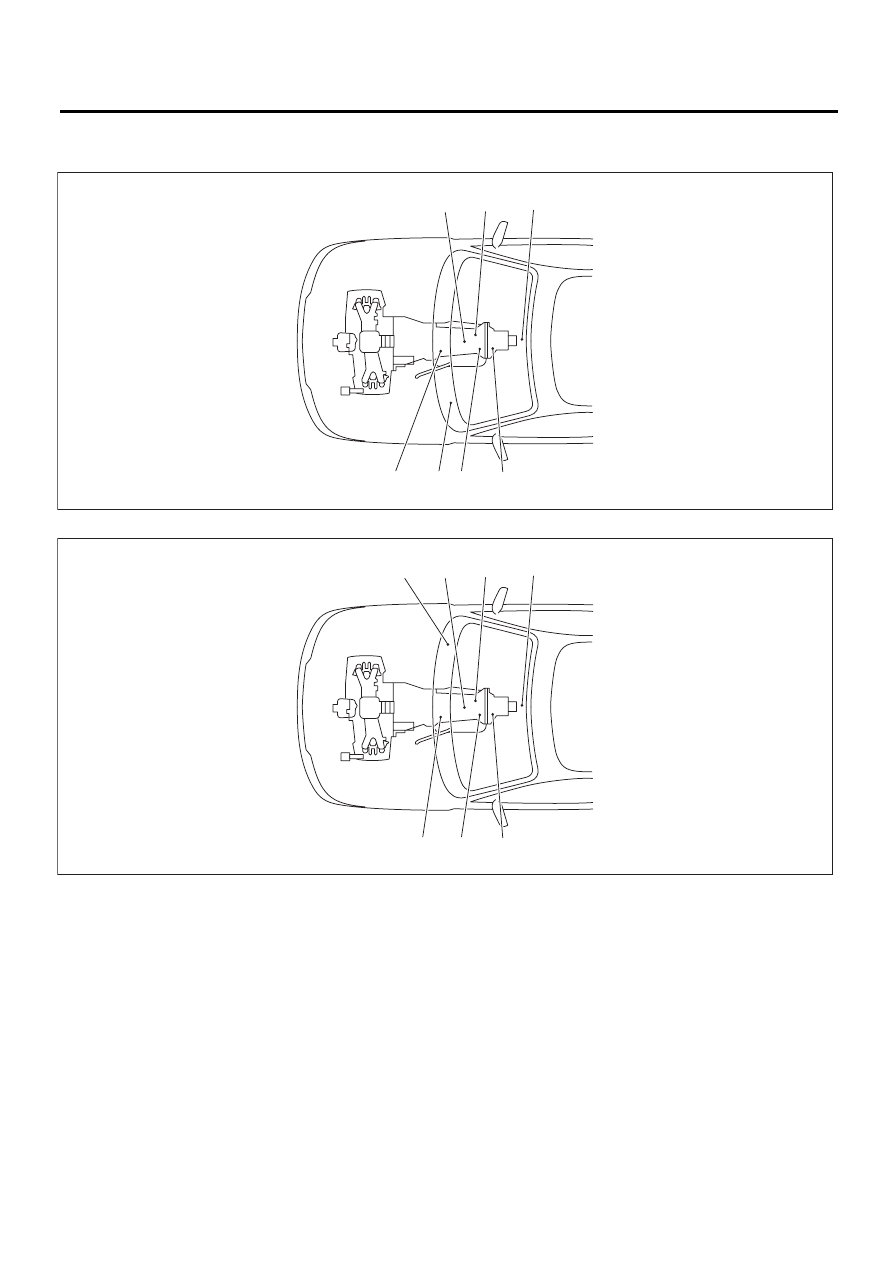

2. ДАТЧИК

• Модель с левосторонним управлением

• Модель с правосторонним управлением

(1)

Датчик положения педали аксе-
лератора

(4)

Задний датчик скорости авто-
мобиля

(7)

Датчик поперечного ускорения

(2)

Передний датчик скорости ав-
томобиля

(5)

Датчик частоты вращения тур-
бины 1

(8)

Датчик частоты вращения тур-
бины 2

(3)

Выключатель блокиратора

(6)

Датчик температуры ATF 1

(9)

Датчик температуры ATF 2

(3)

(6),(9)

(5),(8)

(2)

(4)

AT-02050

(7)

(1)

(3)

(6),(9)

(5),(8)

(2)

(4)

AT-01443

(7)

(1)
