Subaru Legacy (2008 год). Руководство - часть 672
5AT-112
Устройство управления трансмиссией
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ
36.Устройство управления
трансмиссией
A: СНЯТИЕ
1) Снимите узел трансмиссии с кузова автомо-
биля. <См. 5AT-36, СНЯТИЕ, Узел автомати-
ческой трансмиссии.>
2) Извлеките узел гидротрансформатора.
<См. 5AT-69, СНЯТИЕ, Узел гидротрансформа-
тора.>
3) Поднимите рычаг на задней стороне разъ-
ема жгута проводов трансмиссии, а затем отсо-
едините его от опоры.
4) Отсоедините вентиляционный шланг. <См.
5AT-67, СНЯТИЕ, Вентиляционный шланг.>
5) Оберните виниловую ленту вокруг штуцера,
присоединенного к вентиляционному шлангу.
6) Снимите кронштейн стопора качания.
7) Снимите узел корпуса управляющего клапа-
на. <См. 5AT-56, СНЯТИЕ, Корпус управляю-
щего клапана.>
8) Снимите прямой штифт ручной платы.

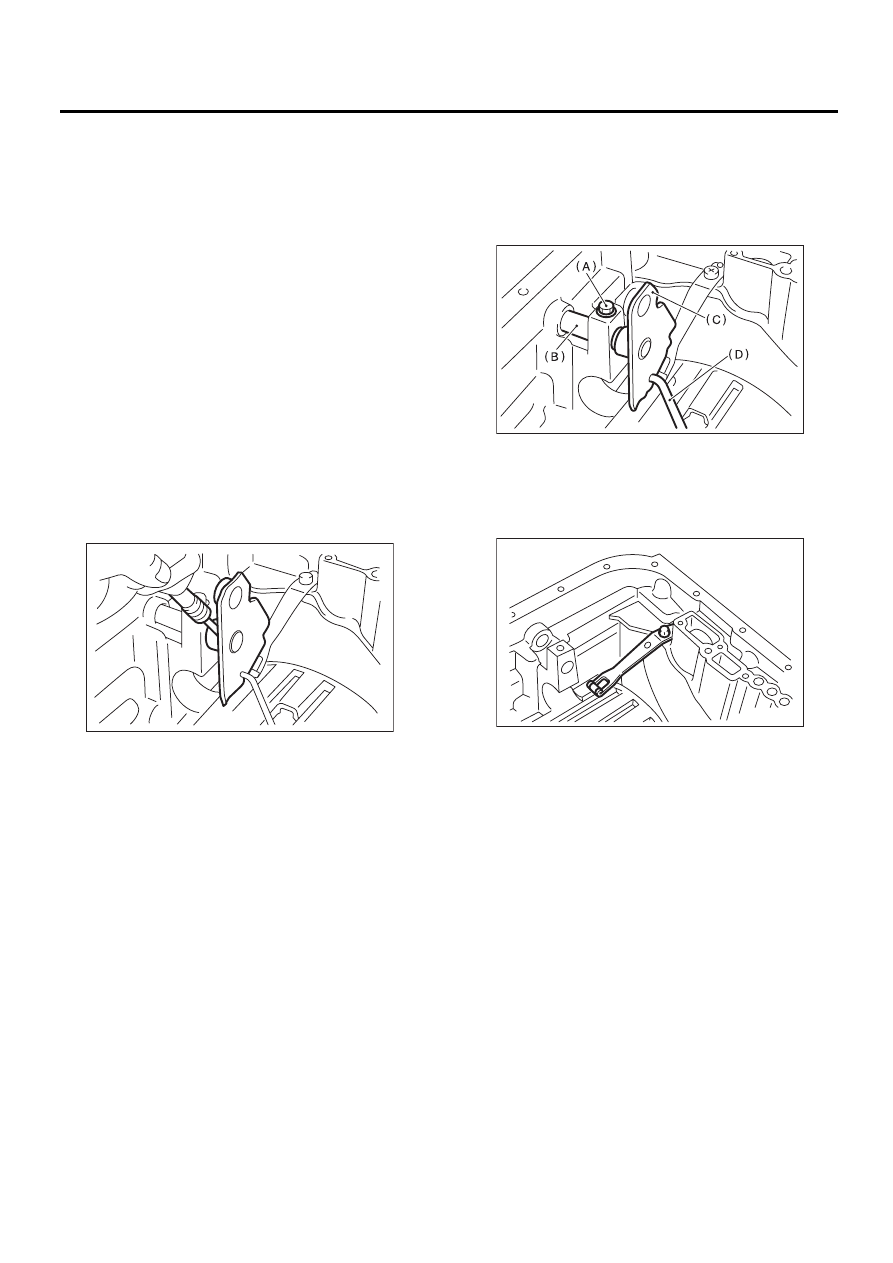

9) Отверните болты, крепящие рычаг селекто-
ра диапазонов, а затем снимите рычаг селекто-
ра, ручную плату и шток парковки.
ПРИМЕЧАНИЕ:
Следите за тем, чтобы не повредить кромки
запрессованного в корпусе сальника.
10) Снимите пружину фиксатора.

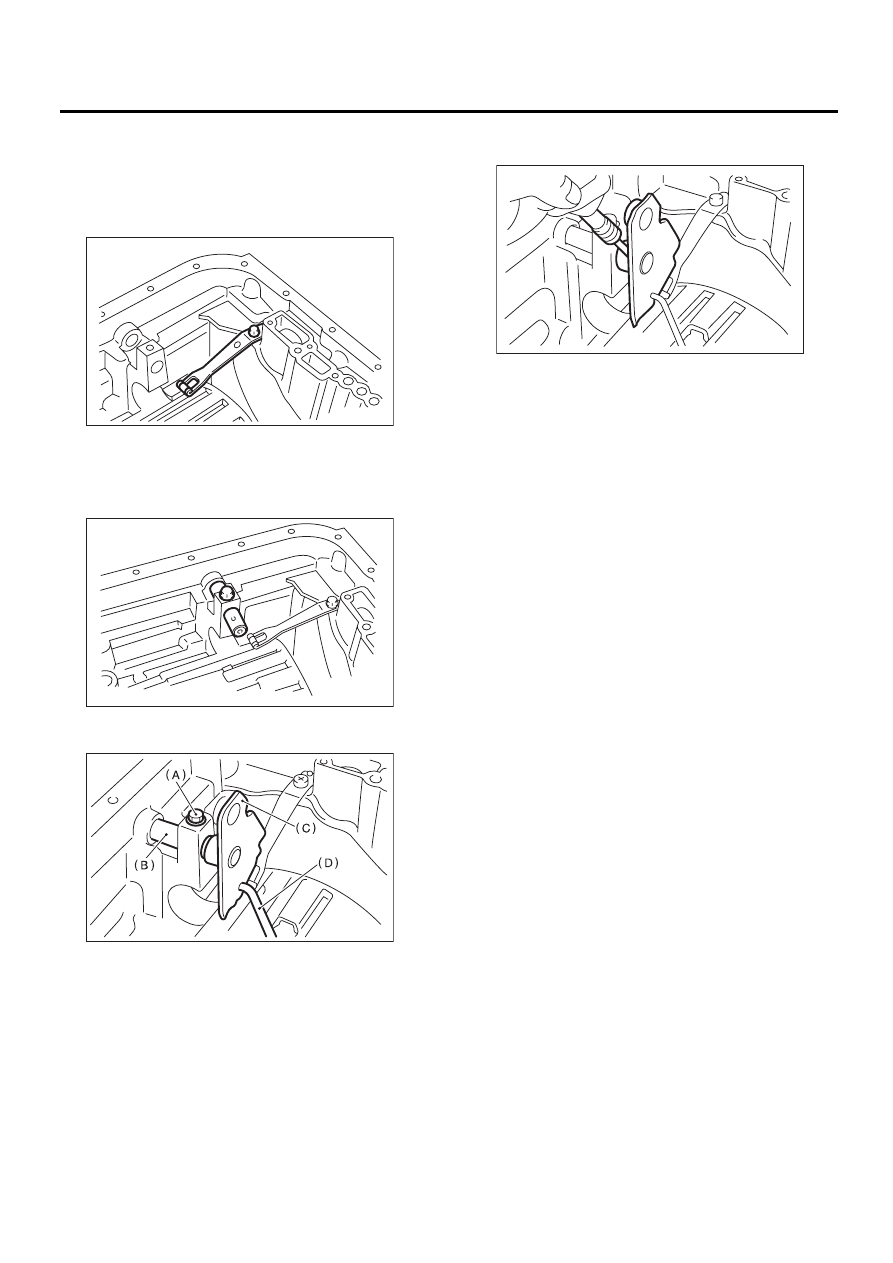

AT-00305
(A) Болт
(B) Рычаг селектора диапазонов
(C) Плата ручного режима
(D) Шток парковки
AT-00306
AT-00307
