Subaru Legacy (2008 год). Руководство

4AT(diag)-30

Список кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

12.Список кодов диагностики неисправностей (КДН)

A: СПИСОК

КДН

Содержание

Содержание диагностики

Ссылка на справочный материал

P0705

Цепь датчика диапа-
зона трансмиссии
(Входной сигнал
PRNDL)

Короткое замыкание в цепи вы-
ключателя блокиратора.

<См. 4AT(diag)-32, КДН P0705 ЦЕПЬ ДАТЧИКА ДИА-
ПАЗОНА ТРАНСМИССИИ (ВХОД PRNDL), Процеду-
ра диагностики с использованием кодов диагности-
ки неисправностей (КДН).>

P0712

Низкий уровень вход-
ного сигнала в цепи
датчика температу-
ры ATF

Неисправность датчика темпера-
туры ATF или разрыв входной це-
пи сигнала.

<См. 4AT(diag)-35, КДН P0712 НИЗКИЙ УРОВЕНЬ
ВХОДНОГО СИГНАЛА В ЦЕПИ ДАТЧИКА ТЕМПЕ-
РАТУРЫ ЖИДКОСТИ ТРАНСМИССИИ, Процедура
диагностики с использованием кодов диагностики
неисправностей (КДН).>

P0713

Высокий уровень
входного сигнала в
цепи датчика темпе-
ратуры ATF

Неисправность датчика темпера-
туры ATF или короткое замыка-
ние во входной цепи сигнала.

<См. 4AT(diag)-38, КДН P0713 ВЫСОКИЙ УРОВЕНЬ
ВХОДНОГО СИГНАЛА В ЦЕПИ ДАТЧИКА ТЕМПЕ-
РАТУРЫ ATF, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

P0715

Входной сигнал/Цепь
датчика частоты вра-
щения турбины

Неисправность датчика частоты
вращения турбины гидротранс-
форматора, разрыв или короткое
замыкание во входной цепи сиг-
нала.

<См. 4AT(diag)-40, КДН P0715 ВХОДНОЙ СИГНАЛ/
ЦЕПЬ ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ ТУРБИНЫ,
Процедура диагностики с использованием кодов
диагностики неисправностей (КДН).>

P0719

Низкий уровень сиг-
нала в цепи датчика
нажатия педали тор-
моза

Неисправность датчика нажатия
педали тормоза, разрыв цепи
входного сигнала

<См. 4AT(diag)-42, КДН P0719 НИЗКИЙ УРОВЕНЬ
СИГНАЛА В ЦЕПИ ДАТЧИКА НАЖАТИЯ ПЕДАЛИ
ТОРМОЗА, Процедура диагностики с использовани-
ем кодов диагностики неисправностей (КДН).>

P0720

Цепь выходного сиг-
нала датчика скоро-
сти

Неисправность переднего датчи-
ка скорости автомобиля, разрыв
или короткое замыкание во вход-
ной цепи сигнала.

<См. 4AT(diag)-45, КДН P0720 ЦЕПЬ ВЫХОДНОГО
СИГНАЛА ДАТЧИКА СКОРОСТИ, Процедура диа-
гностики с использованием кодов диагностики не-
исправностей (КДН).>

P0724

Высокий уровень сиг-
нала в цепи датчика
нажатия педали тор-
моза

Неисправность датчика нажатия
педали тормоза, короткое замы-
кание в цепи входного сигнала

<См. 4AT(diag)-47, КДН P0724 ВЫСОКИЙ УРОВЕНЬ
СИГНАЛА В ЦЕПИ ДАТЧИКА НАЖАТИЯ ПЕДАЛИ
ТОРМОЗА, Процедура диагностики с использовани-
ем кодов диагностики неисправностей (КДН).>

P0725

Цепь входного сигна-
ла датчика частоты
вращения двигателя

Разрыв или короткое замыкание
в цепи выходного сигнала оборо-
тов двигателя

<См. 4AT(diag)-49, КДН P0725 ЦЕПЬ ВХОДНОГО
СИГНАЛА ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ ДВИГА-
ТЕЛЯ, Процедура диагностики с использованием
кодов диагностики неисправностей (КДН).>

P0731

Неверное передаточ-
ное число 1-й переда-
чи

Неисправность датчика автомо-
биля, датчика частоты вращения
турбины гидротрансформатора
или управляющего клапана

<См. 4AT(diag)-51, КДН P0731 НЕПРАВИЛЬНОЕ ПЕ-
РЕДАТОЧНОЕ ЧИСЛО 1-ОЙ ПЕРЕДАЧИ, Процедура
диагностики с использованием кодов диагностики
неисправностей (КДН).>

P0732

Неверное передаточ-
ное число 2-й переда-
чи

<См. 4AT(diag)-51, КДН P0732 НЕПРАВИЛЬНОЕ ПЕ-
РЕДАТОЧНОЕ ЧИСЛО 2-ОЙ ПЕРЕДАЧИ, Процедура
диагностики с использованием кодов диагностики
неисправностей (КДН).>

P0733

Неверное передаточ-
ное число 3-й переда-
чи

<См. 4AT(diag)-51, КДН P0733 НЕПРАВИЛЬНОЕ ПЕ-
РЕДАТОЧНОЕ ЧИСЛО 3-ЕЙ ПЕРЕДАЧИ, Процедура
диагностики с использованием кодов диагностики
неисправностей (КДН).>

P0734

Неверное передаточ-
ное число 4-й переда-
чи

<См. 4AT(diag)-51, КДН P0734 НЕПРАВИЛЬНОЕ ПЕ-
РЕДАТОЧНОЕ ЧИСЛО 4-ОЙ ПЕРЕДАЧИ, Процедура
диагностики с использованием кодов диагностики
неисправностей (КДН).>

P0736

Неверное передаточ-
ное число передачи
заднего хода

<См. 4AT(diag)-52, КДН P0736 НЕПРАВИЛЬНОЕ ПЕ-
РЕДАТОЧНОЕ ЧИСЛО ПЕРЕДАЧИ ЗАДНЕГО ХОДА,
Процедура диагностики с использованием кодов
диагностики неисправностей (КДН).>

4AT(diag)-31

Список кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

P0741

Неисправность цепи
муфты гидротранс-
форматора или зали-
пание муфты

Неисправность муфты блокиров-
ки или залипание клапана.

<См. 4AT(diag)-53, КДН P0741 ХАРАКТЕРИСТИКИ
ЦЕПИ МУФТЫ ГИДРОТРАНСФОРМАТОРА ИЛИ ЗА-
ЕДАНИЕ МУФТЫ, Процедура диагностики с исполь-
зованием кодов диагностики неисправностей
(КДН).>

P0743

Электрическая цепь
муфты гидротранс-
форматора

Неисправность электромагнитно-
го клапана блокировки или раз-
рыв/короткое замыкание в цепи
выходного сигнала.

<См. 4AT(diag)-54, КДН P0743 ЭЛЕКТРИЧЕСКАЯ
ЦЕПЬ МУФТЫ ГИДРОТРАНСФОРМАТОРА, Проце-
дура диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

P0748

Электрическая цепь
электромагнитного
клапана управления
давлением “А”

Неисправность электромагнитно-
го клапана-регулятора давления
в магистрали или разрыв/корот-
кое замыкание в цепи выходного
сигнала.

<См. 4AT(diag)-57, КДН P0748 ЭЛЕКТРИЧЕСКАЯ
ЦЕПЬ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА УПРАВ-
ЛЕНИЯ ДАВЛЕНИЕМ “A”, Процедура диагностики с
использованием кодов диагностики неисправнос-
тей (КДН).>

P0753

Электрическая цепь
электромагнитного
клапана переключе-
ния передач “А”

Неисправность электромагнитно-
го клапана низших передач или
разрыв/короткое замыкание в
цепи выходного сигнала.

<См. 4AT(diag)-59, КДН P0753 ЭЛЕКТРИЧЕСКАЯ
ЦЕПЬ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА ПЕРЕ-
КЛЮЧЕНИЯ ПЕРЕДАЧ “A”, Процедура диагностики
с использованием кодов диагностики неисправнос-
тей (КДН).>

P0758

Электрическая цепь
электромагнитного
клапана переключе-
ния передач “В”

Неисправность электромагнитно-
го клапана тормоза 2-4 передач
или разрыв/короткое замыкание
в цепи выходного сигнала

<См. 4AT(diag)-62, КДН P0758 ЭЛЕКТРИЧЕСКАЯ
ЦЕПЬ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА ПЕРЕ-
КЛЮЧЕНИЯ ПЕРЕДАЧ “B”, Процедура диагностики
с использованием кодов диагностики неисправнос-
тей (КДН).>

P0763

Электрическая цепь
электромагнитного
клапана переключе-
ния передач “С”

Неисправность электромагнитно-
го клапана высших передач или
разрыв/короткое замыкание в
цепи выходного сигнала.

<См. 4AT(diag)-65, КДН P0763 ЭЛЕКТРИЧЕСКАЯ
ЦЕПЬ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА ПЕРЕ-
КЛЮЧЕНИЯ ПЕРЕДАЧ “С”, Процедура диагностики
с использованием кодов диагностики неисправнос-
тей (КДН).>

P0768

Электрическая цепь
электромагнитного
клапана переключе-
ния передач “D”

Неисправность электромагнитно-
го клапана муфты низших пере-
дач и передачи заднего хода или
разрыв/короткое замыкание в
цепи выходного сигнала.

<См. 4AT(diag)-68, КДН P0768 ЭЛЕКТРИЧЕСКАЯ
ЦЕПЬ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА ПЕРЕ-
КЛЮЧЕНИЯ ПЕРЕДАЧ “D”, Процедура диагностики
с использованием кодов диагностики неисправнос-
тей (КДН).>

P0801

Цепь управления за-
претом заднего хода

Неисправен электромагнитный
клапан блокировки переключе-
ния передач или разрыв/корот-
кое замыкание в цепи выходного
сигнала.

<См. 4AT(diag)-71, КДН P0801 ЦЕПЬ УПРАВЛЕНИЯ
ЗАПРЕТОМ ЗАДНЕГО ХОДА, Процедура диагности-
ки с использованием кодов диагностики неисправ-
ностей (КДН).>

P1706

Неисправность в це-
пи датчика скорости
автомобиля с автома-
тической трансмис-
сией (заднее колесо)

Неисправность заднего датчика
скорости автомобиля или раз-
рыв/короткое замыкание в цепи
выходного сигнала.

<См. 4AT(diag)-73, КДН P1706 НЕИСПРАВНОСТЬ
ЦЕПИ ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ АТ
(ЗАДНЕЕ КОЛЕСО), Процедура диагностики с ис-
пользованием кодов диагностики неисправностей
(КДН).>

P1707

Неисправность цепи
электромагнитного
клапана полного при-
вода АТ

Электромагнитный клапан муф-
ты передачи крутящего момента
неисправен или разрыв/корот-
кое замыкание в цепи выходного
сигнала.

<См. 4AT(diag)-75, КДН P1707 НЕИСПРАВНОСТЬ
ЦЕПИ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА ПОЛНО-
ГО ПРИВОДА AT, Процедура диагностики с исполь-
зованием кодов диагностики неисправностей
(КДН).>

P1718

Линия связи протоко-
ла CAN

Разрыв/короткое замыкание в
линии связи протокола CAN.

<См. 4AT(diag)-77, КДН P1718 ЦЕПЬ ЛИНИИ СВЯЗИ
CAN, Процедура диагностики с использованием ко-
дов диагностики неисправностей (КДН).>

P1817

Цепь переключателя
режима SPORT

Неисправность выключателя ре-
жима SPORT или ручного режима
или разрыв/короткое замыкание
в цепи входного сигнала.

<См. 4AT(diag)-78, КДН P1817 ЦЕПЬ ПЕРЕКЛЮЧА-
ТЕЛЯ РЕЖИМА SPORT, Процедура диагностики с
использованием кодов диагностики неисправнос-
тей (КДН).>

КДН

Содержание

Содержание диагностики

Ссылка на справочный материал

4AT(diag)-32

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

13.Процедура диагностики с использованием кодов

диагностики неисправностей (КДН)

A: КДН P0705 ЦЕПЬ ДАТЧИКА ДИАПАЗОНА ТРАНСМИССИИ

(ВХОД PRNDL)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Неисправность выключателя блокиратора
• Входной сигнал более одного диапазона.
ПРИЗНАК НЕИСПРАВНОСТИ:
• Неверные характеристики переключения передач.
• Фактическое положение рычага селектора и показания контрольной лампы положения рычага
селектора AT в комбинации приборов не совпадают.

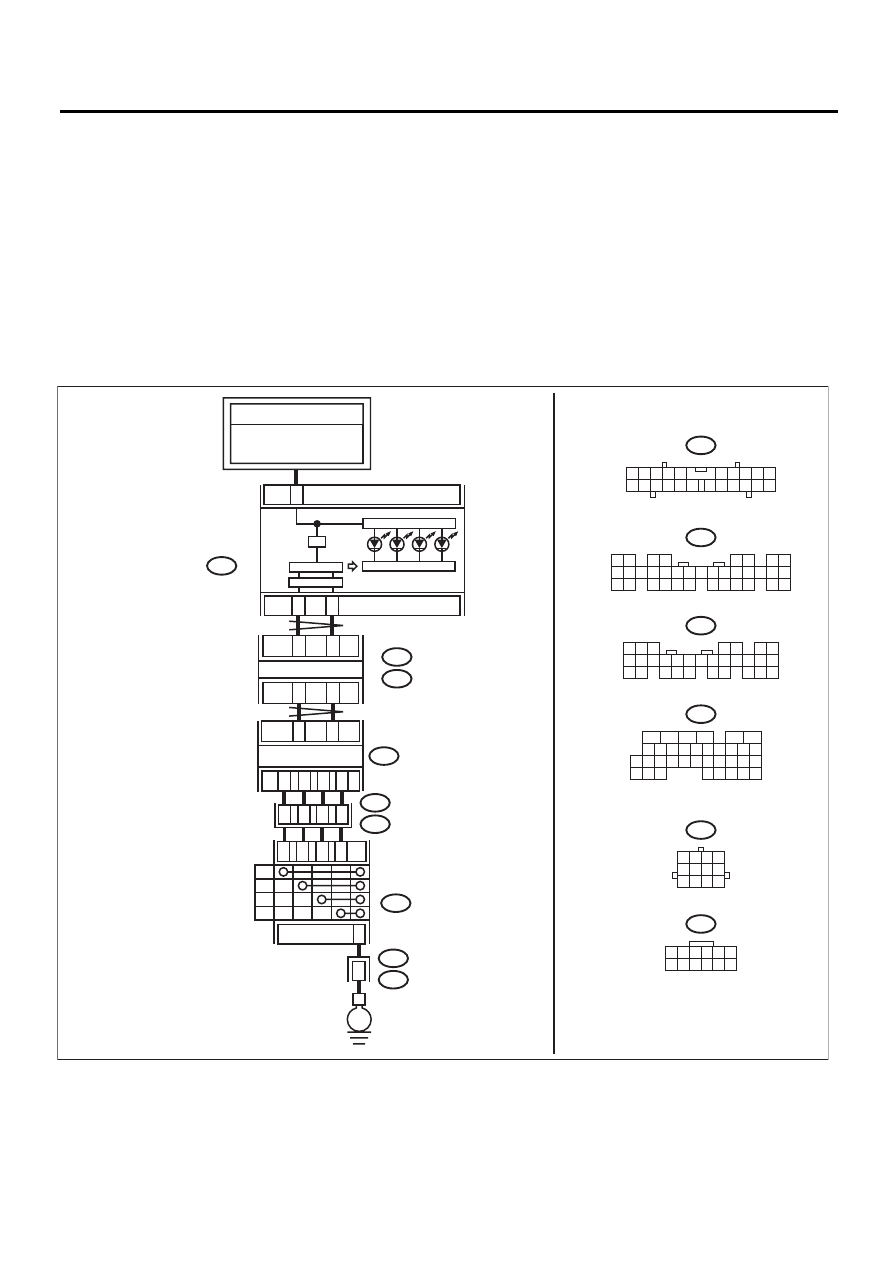

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AT-04587

i10

i84

B280

B54

B12

3 4

6 7 8 9 10

22 23

34 35

17
30

18
31

i10

i84

B280

A27

A26

B20

B30

B54

B12

TCM

7 8

22 23

11 12 13 14 15

26 27

17 18 19 20 21

33 34

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

ПЕРЕКЛЮЧАТЕЛЬ
БЛОКИРАТОРА

КОМБИНАЦИЯ
ПРИБОРОВ

FB-36

ПРЕДОХРАНИТЕЛЬ

F/B № 5

(IG)

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

4AT(diag)-33

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА КДН.
Проверьте КДН центрального блока управления.

Отображаются ли КДН
линии связи CAN?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к
шагу 2.

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ TCM.
1) Установите рычаг селектора в каждое положение.
2) Считайте данные “P range” (Диапазон P), “R range”
(Диапазон R), “N range” (Диапазон N), и “D range” (Диапа-
зон D) при помощи Subaru Select Monitor

Для соответствующего
диапазона отображает-
ся значение ON (ВКЛ)?
Для нескольких диапа-
зонов отображается
значение ON (ВКЛ)?

Переходите к
шагу 3.

Переходите к
шагу 4.

ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖДУ TCM
И ВЫКЛЮЧАТЕЛЕМ БЛОКИРАТОРА.
1) Переведите выключатель зажигания в положение ON.
2) Отсоедините разъемы от TCM, выключателя блокира-
тора и комбинации приборов.
3) Измерьте сопротивление жгута проводов между разъ-
емом TCM и массой кузова на каждом диапазоне.

Разъемы и клеммы
Диапазон P

(B54) № 14 — Масса кузова:

Диапазон R

(B54) № 13 — Масса кузова:

Диапазон N

(B54) № 11 — Масса кузова:

Диапазон D

(B54) № 10 — Масса кузова:

Сопротивление соот-
ветствующего диапазо-
на составляет 1 МОм
или более?

Отремонтируй-
те разрыв цепи
соответствую-
щего диапазо-
на.

Переходите к
шагу 4.

ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖДУ TCM
И ВЫКЛЮЧАТЕЛЕМ БЛОКИРАТОРА.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъем от TCM и выключателя блокира-
тора
3) Измерьте сопротивление в жгуте проводов между TCM
и разъемом выключателя блокиратора на каждом диапа-
зоне.

Разъемы и клеммы
Диапазон P

(B54) № 14 — (T7) № 9:

Диапазон R

(B54) № 13 — (T7) № 8:

Диапазон N

(B54) № 11 — (T7) № 10:

Диапазон D

(B54) № 10 — (T7) № 3:

Сопротивление соот-
ветствующего диапазо-
на составляет менее
1 Ом? В то же время со-
противление других
диапазонов составляет
более 1 МОм?

Переходите к
шагу 5.

Проверьте раз-
рыв цепи в жгу-
те проводов
между TCM и
разъемом вы-
ключателя бло-
киратора, а
также нена-
дежность кон-
такта в разъ-
еме.

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ БЛОКИРАТОРА.

Выключатель блокира-
тора в нормальном по-
ложении?

Переходите к
шагу 6.

Отрегулируйте
выключатель
блокиратора и
трос рычага се-
лектора. <См.
4AT-51, Выклю-
чатель блоки-
ратора.>

Subaru Legacy (2008 год). Руководство - часть 628
