4AT(diag)-26

Процедура диагностики связи Subaru Select Monitor

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

11.Процедура диагностики связи Subaru Select Monitor

A: ОБМЕН ДАННЫМИ ДЛЯ ИНИЦИАЛИЗАЦИИ НЕВОЗМОЖЕН

ДИАГНОЗ:
Неисправность разъема жгута проводов
ПРИЗНАК НЕИСПРАВНОСТИ:
Неисправность линии связи Subaru Select Monitor

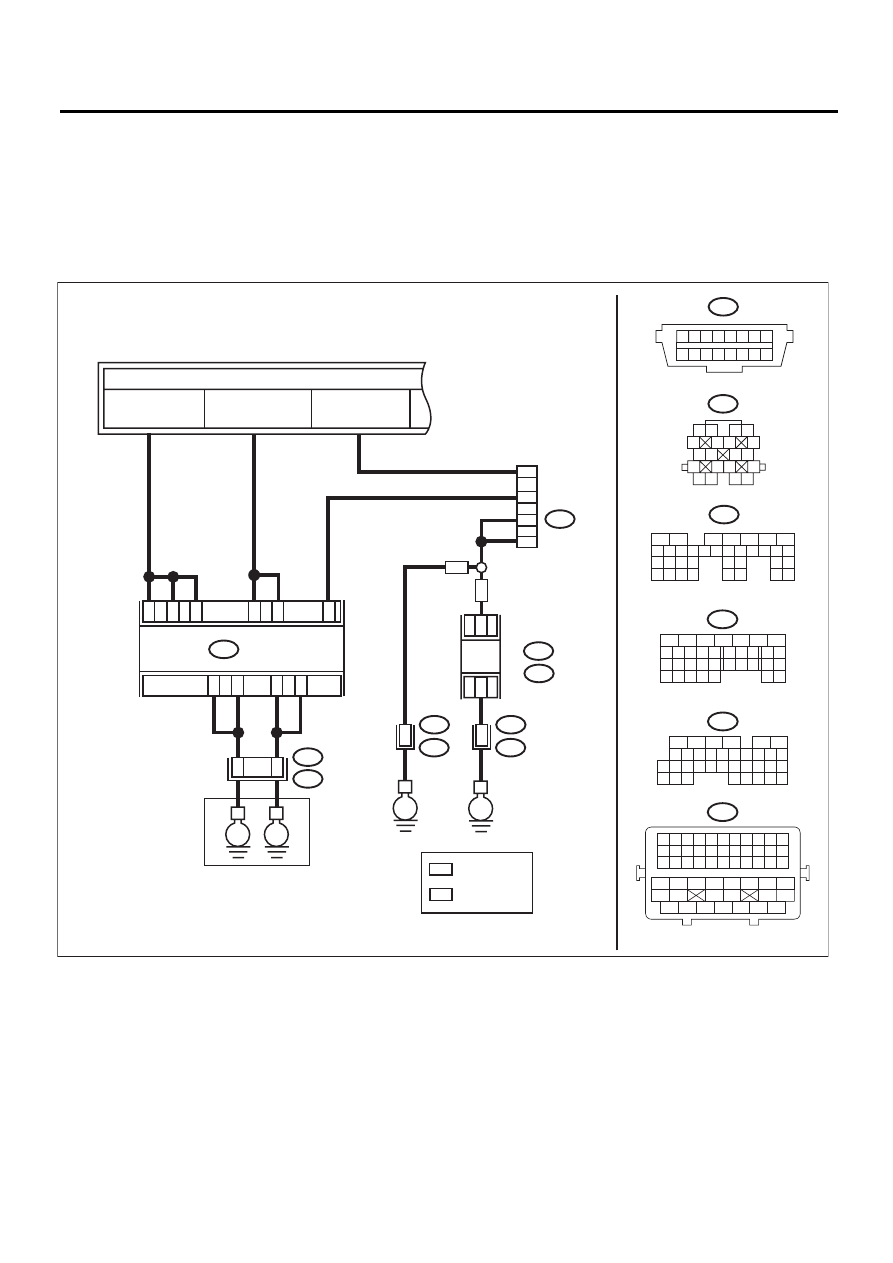

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AT-04586

B40

16

5

7

4

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

РАЗЪЕМ
ПЕРЕДАЧИ
ДАННЫХ

B40

B55

B11

T4

TCM

25

1

2

8

E

E

B11

1

2

3 4

5

6 7

8

9

13

14 15

20

19

17

16

10

11 12

18

19

20

27

26

23

22

20

21

B55

БЛОК УПРАВЛЯЮЩИХ КЛАПАНОВ

E

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

FB-26

ПРЕДОХРАНИТЕЛЬ

M/B № 12

(B)

FB-38

ПРЕДОХРАНИТЕЛЬ

F/B № 12

(IG)

MB-27

ПРЕДОХРАНИТЕЛЬ

F/B № 13

(B)

B21

E2

 :

2.0

МОДЕЛЬ 2.0L

МОДЕЛЬ 2.5L

B136

B134

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

:

C

:

A

B136

:

C

ECM

2.5

E

36

A5

C6

 :

2.0

2.5

B21

E2

36

A: B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

B21

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

4AT(diag)-27

Процедура диагностики связи Subaru Select Monitor

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА УСТАНОВКИ РАЗЪЕМА TCM.
Переведите выключатель зажигания в положение
OFF.

Разъем TCM присо-
единен к TCM?

Переходите к шагу
2.

Подсоедините разъ-
ем TCM к TCM.

2

ПРОВЕРКА ЦЕПИ ПИТАНИЯ SUBARU SELECT
MONITOR.
Измерьте напряжение между разъемом канала пе-
редачи данных и массой кузова.

Разъемы и клеммы

(B40) № 16 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения 10
В или более?

Переходите к шагу
3.

Отремонтируйте
разъем жгута прово-
дов между аккумуля-
тором и разъемом ка-
нала передачи дан-
ных и устраните
ненадежность кон-
такта в разъеме.

3

ПРОВЕРКА ЦЕПИ МАССЫ SUBARU SELECT
MONITOR.
1) Отсоедините разъемы от ECM.
2) Измерьте сопротивление между разъемом ка-
нала передачи данных и ECM.

Разъемы и клеммы

Модель 2.5 L

(B40) № 4 — (B136) № 6:
(B40) № 5 — (B136) № 6:

Составляет ли вели-
чина сопротивления
менее 1 Ом?

Переходите к шагу
6.

Устраните короткое
замыкание в жгуте
проводов между
разъемом канала пе-
редачи данных и
ECM.

4

ПРОВЕРКА ЦЕПИ МАССЫ SUBARU SELECT
MONITOR.
Измерьте сопротивление между разъемом канала
передачи данных и массой кузова.

Составляет ли вели-
чина сопротивления
1 МОм или более?

Переходите к шагу
5.

Устраните короткое
замыкание в жгуте
проводов между
разъемом канала пе-
редачи данных и
клеммами массы.

5

ПРОВЕРКА ЦЕПИ МАССЫ ДВИГАТЕЛЯ.
Проверьте цепь массы двигателя.

Цепь массы двигате-
ля в норме?

Переходите к шагу
6.

Отремонтируйте
цепь массы ECM.

6

ПРОВЕРКА ЛИНИИ СВЯЗИ SUBARU SELECT
MONITOR.
1) Переведите выключатель зажигания в положе-
ние ON.
2) Проверьте связь с системой трансмиссии при
помощи Subaru Select Monitor.

Отображается ли на-
именование системы
на Subaru Select
Monitor?

Переходите к шагу
11.

Переходите к шагу 7.

7

ПРОВЕРКА ЛИНИИ СВЯЗИ SUBARU SELECT
MONITOR.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем TCM.
3) Проверьте связь с системой двигателя.

Отображается ли на-
именование системы
на Subaru Select
Monitor?

Переходите к шагу
9.

Переходите к шагу 8.

8

ПРОВЕРКА ЛИНИИ СВЯЗИ SUBARU SELECT
MONITOR.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Подсоедините разъем TCM.
3) Отсоедините разъем от ECM.
4) Переведите выключатель зажигания в положе-
ние ON.
5) Проверьте связь с системой трансмиссии.

Отображается ли на-
именование системы
на Subaru Select
Monitor?

Проверьте ECM.

Переходите к шагу 9.

9

ПРОВЕРКА РАЗЪЕМОВ ЖГУТОВ ПРОВОДОВ
МЕЖДУ КАЖДЫМ БЛОКОМ УПРАВЛЕНИЯ И
РАЗЪЕМОМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъемы TCM и ECM.
3) Измерьте сопротивление между разъемом TCM
и массой кузова.

Разъемы и клеммы

(B40) № 7 — Масса кузова:

Составляет ли вели-
чина сопротивления
1 МОм  или более?

Переходите к шагу
10.

Проверьте жгут про-
водов и разъемы
между каждым бло-
ком управления и
разъемом канала пе-
редачи данных.

4AT(diag)-28

Процедура диагностики связи Subaru Select Monitor

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

10 ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ОТ TCM.

1) Переведите выключатель зажигания в положе-
ние ON.
2) Измерьте напряжение между TCM и массой ку-
зова.

Разъемы и клеммы

(B40) № 7 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения 1 В
или более?

Проверьте жгут про-
водов и разъемы
между каждым бло-
ком управления и
разъемом канала
передачи данных.

Переходите к шагу
11.

11 ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖ-

ДУ TCM И РАЗЪЕМОМ ПЕРЕДАЧИ ДАННЫХ.
Измерьте сопротивление между разъемом TCM и
разъемом канала передачи данных.

Разъемы и клеммы

(B55) № 12 — (B40) № 7:

Составляет ли вели-
чина сопротивления
менее 1 Ом?

Переходите к шагу
12.

Отремонтируйте
разъемы и жгут про-
водов между TCM и
разъемом канала пе-
редачи данных.

12 ПРОВЕРКА УСТАНОВКИ РАЗЪЕМА ЖГУТА ПРО-

ВОДОВ ТРАНСМИССИИ.

Присоединен ли
разъем жгута прово-
дов трансмиссии к
разъему на перебор-
ке моторного отсека?

Переходите к шагу
13.

Подсоедините разъ-
ем на переборке мо-
торного отсека к
разъему жгута про-
водов трансмиссии.

13 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В

РАЗЪЕМАХ.

Проверьте контакт в
разъемах питания
блока управления и
канала передачи
данных?

Устраните неис-
правность в контак-
те.

Переходите к шагу
14.

14 ПРОВЕРКА ЦЕПИ ПИТАНИЯ TCM.

1) Отсоедините разъем от TCM.
2) Переведите выключатель зажигания в положе-
ние ON.
3) Измерьте напряжение между разъемом TCM и
массой кузова.

Разъемы и клеммы

(B55) № 25 (+) — Масса кузова (–):
(B55) № 26 (+) — Масса кузова (–):
(B55) № 27 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения
10 — 13 В?

Переходите к шагу
16.

Переходите к шагу
15.

15 ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.

1) Переведите выключатель зажигания в положе-
ние OFF.
2) Снимите предохранитель M/B (№ 12).

Предохранитель M/B
(№ 12) перегорел?

Замените предохра-
нитель M/B (№ 12).
Если новый предох-
ранитель M/B (№ 12)
легко перегорел, ус-
траните короткое
замыкание в жгуте
проводов между
предохранителем
M/B (№ 12) и TCM.

Устраните разрыв в
цепи между предох-
ранителем M/B (№
12) и TCM, или пре-
дохранителем M/B
(№ 12) и аккумулято-
ром, а также нена-
дежность контакта в
разъеме.

16 ПРОВЕРКА ЦЕПИ ПИТАНИЯ СИСТЕМЫ ЗАЖИ-

ГАНИЯ.
1) Переведите выключатель зажигания в положе-
ние ON.
2) Измерьте напряжение питания системы зажи-
гания, между разъемом TCM и массой кузова.

Разъемы и клеммы

(B55) № 1 (+) — Масса кузова (–):
(B55) № 2 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения
10 — 13 В?

Переходите к шагу
18.

Переходите к шагу
17.

Шаг

Проверка

Да

Нет

4AT(diag)-29

Процедура диагностики связи Subaru Select Monitor

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

17 ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.

Снимите предохранитель F/B (№ 12).

Предохранитель F/B
(№ 12) перегорел?

Замените предохра-
нитель F/B (№ 12).
Если новый предох-
ранитель F/B (№ 12)
легко перегорел, уст-
раните короткое за-
мыкание в жгуте про-
водов между предох-
ранителем F/B (№ 12)
и TCM.

Устраните разрыв в
цепи между предох-
ранителем F/B (№ 12)
и TCM, или предохра-
нителем F/B (№ 12) и
аккумулятором, а
также ненадежность
контакта в разъеме.

18 ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖ-

ДУ TCM И ТРАНСМИССИЕЙ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъемы от TCM и трансмиссии.
3) Измерьте сопротивление в жгуте проводов
между TCM и разъемом трансмиссии.

Разъемы и клеммы

(B55) № 22 — (B11) № 19:
(B55) № 23 — (B11) № 19:
(B55) № 20 — (B11) № 20:
(B55) № 21 — (B11) № 20:

Составляет ли вели-
чина сопротивления
менее 1 Ом?

Переходите к шагу
19.

Устраните разрыв в
жгуте проводов меж-
ду TCM и разъемом
трансмиссии, а так-
же ненадежность
контакта в разъеме.

19 ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖ-

ДУ ТРАНСМИССИЕЙ И МАССОЙ ТРАНСМИССИИ.
Измерьте сопротивление в жгуте проводов между
трансмиссией и массой трансмиссии.

Разъемы и клеммы

(T4) № 19 — Масса трансмиссии:
(T4) № 20 — Масса трансмиссии:

Составляет ли вели-
чина сопротивления
менее 1 Ом?

Переходите к шагу
20.

Устраните разрыв в
жгуте проводов меж-
ду трансмиссией и
массой трансмиссии.

20 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В

РАЗЪЕМАХ.

Выявлена ли нена-
дежность контакта в
цепи электропита-
ния или массы блока
TCM или в разъеме
канала передачи
данных?

Устраните неис-
правность в разъ-
еме.

Замените TCM. <См.
4AT-67, Блок управ-
ления трансмиссией
(TCM).>

Шаг

Проверка

Да

Нет
