4AT(diag)-22

Режим очистки памяти

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

9. Режим очистки памяти

A: ПОРЯДОК РАБОТЫ

Информация по сбросу КДН приводится в гла-
ве “Subaru Select Monitor”. <См. 4AT(diag)-18,
РЕЖИМ ОЧИСТКИ ПАМЯТИ, ПОРЯДОК РАБО-
ТЫ, Subaru Select Monitor.>

4AT(diag)-23

Отображение предупреждающей лампы температуры ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

10.Отображение предупреждающей лампы температуры ATF

A: ПОРЯДОК РАБОТЫ

Если бортовое устройство самодиагностики неисправно, то контрольная лампа температуры ATF
начинает мигать с момента обнаружения неисправности после запуска двигателя и до того момен-
та, когда замок зажигания будет переведен в положение OFF. Неисправную деталь или узел можно
определить по КДН в режиме самодиагностики. Также, при помощи функции памяти, можно вы-
явить и прошлые проблемы. Если контрольная лампа температуры ATF не указывает на неисправ-
ность (хотя она имеется), то эту неисправность можно определить проверкой технических характе-
ристик каждого датчика при помощи Subaru Select Monitor. Осциллограммы сигналов контрольной
лампы температуры ATF показаны на рисунке ниже.

Выполните проверку в том случае, если предупреждающая лампа температуры ATF работает не-
корректно. <См. 4AT(diag)-24, ПРОВЕРКА, Отображение предупреждающей лампы температуры ATF.>

(A)

Выключатель зажигания (дви-
гатель выключен)

(B)

Нормальная работа (двигатель
включен)

(C)

Неисправность (двигатель
включен)













(1)

ON (ВКЛ.)

(3)

2 секунды

(5)

Мигание

(2)

OFF (ВЫКЛ.)

(4)

0,25 секунды





AT-02980

(4)

(3)

(1)

(2)

(1)

(2)

(1)

(2)

(3)

(5)

(A)

(B)

(C)

4AT(diag)-24

Отображение предупреждающей лампы температуры ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

B: ПРОВЕРКА

ДИАГНОЗ:
Разрыв или короткое замыкание в цепи предупреждающей лампы температуры ATF.
ПРИЗНАК НЕИСПРАВНОСТИ:
Если выключатель зажигания установлен в положение ON, предупреждающая лампа температуры
ATF не включается.

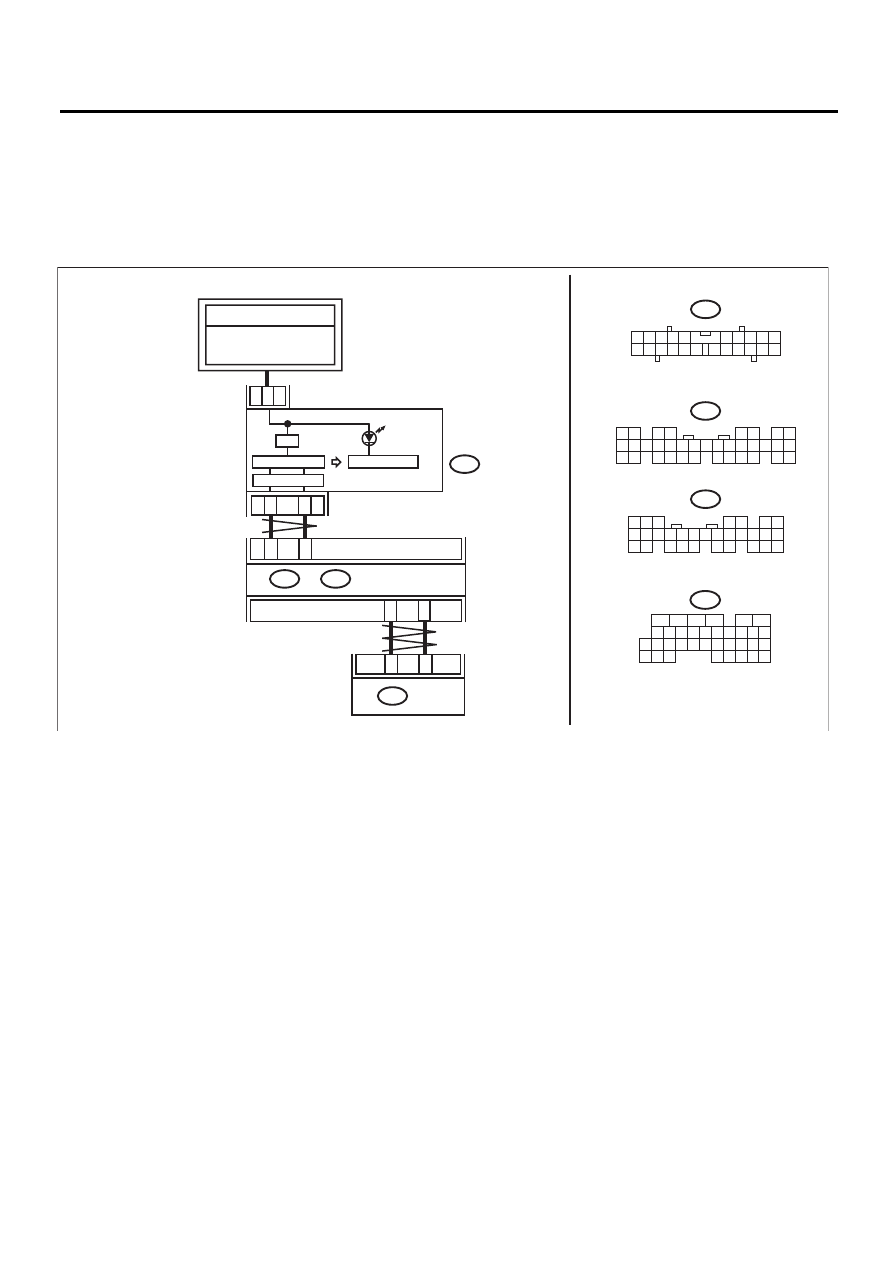

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AT-04585

22

i10

i84

A:

B280

B:

A27

A26

18

17

TCM

B54

КОМБИНАЦИЯ
ПРИБОРОВ

ЦЕНТРАЛЬНЫЙ БЛОК
УПРАВЛЕНИЯ

ПРЕДУПРЕЖ-
ДАЮЩАЯ ЛАМ-
ПА ТЕМПЕРА-
ТУРЫ ATF

3

21

B20

B30

i10

i84

B280

2

1

3 4

6 7 8 9 10

22

21

20

19

18

17

16

15

14

13

12

11

5

8

7

6

5

4

3

2

1

22 23

21

20

19

16

15

14

13

12

11

10

9

34 35

33

32

17
30

18
31

29

28

27

26

25

24

8

7

6

5

4

3

2

1

22

23

21

20

19

16

15

14

13

12

11

10

9

17

30

18

29

28

27

26

25

24

A:

B:

B54

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

FB-36 ПРЕДОХРА-

НИТЕЛЬ F/B № 5

(IG)

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

4AT(diag)-25

Отображение предупреждающей лампы температуры ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ
ТЕМПЕРАТУРЫ ATF.
Переведите выключатель зажигания в поло-
жение ON.

Предупреждающая лампа
температуры ATF включе-
на?

Переходите к шагу 2. Проведите само-

диагностику ком-
бинации прибо-
ров.

2

ПРОВЕРКА ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ
ТЕМПЕРАТУРЫ ATF.
Переведя выключатель зажигания в положе-
ние ON, подождите не менее 2 секунд.

Предупреждающая лампа
температуры ATF включе-
на?

Переходите к шагу 3. Переходите к ша-

гу 4.

3

ПРОВЕРКА ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ
ТЕМПЕРАТУРЫ ATF.
Запустите двигатель.

Предупреждающая лампа
температуры ATF выключа-
ется?

Все в норме. Верни-
тесь к разделу “Ба-
зовая процедура
диагностики”. <См.
4AT(diag)-2, Базо-
вая процедура диа-
гностики.>

Переходите к ша-
гу 7.

4

ПРОВЕРКА ЛИНИИ СВЯЗИ SUBARU
SELECT MONITOR
Подсоедините Subaru Select Monitor к разъ-
ему канала передачи данных.

Связь между Subaru Select
Monitor и TCM в норме?

Переходите к шагу 5. Проверьте цепь

массы питания
TCM и линию свя-
зи Subaru Select
Monitor. <См.
4AT(diag)-26, Про-
цедура диагности-
ки связи Subaru
Select Monitor.>

5

ПРОВЕРКА БЛОКА TCM.
1) Выведите на дисплей текущие данные
TCM при помощи Subaru Select Monitor. <См.
4AT(diag)-16, ПОРЯДОК РАБОТЫ, Subaru
Select Monitor.>
2) Считайте данные “Diagnosis Light” (Диа-
гностическая лампа).

На дисплее отображается
“ON”?

Переходите к шагу 6. Замените TCM.

<См. 4AT-67, Блок
управления
трансмиссией
(TCM).>

6

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УП-
РАВЛЕНИЯ.
1) Выведите на дисплей Subaru Select
Monitor текущие данные центрального блока
управления. <См. LAN(diag)-13, ПОРЯДОК
РАБОТЫ, Subaru Select Monitor.>
2) Считайте данные “ATF temperature light”
(Лампа температуры ATF).

Отображается значение
“Illuminate” (Горит)?

Замените узел ком-
бинации приборов.
<См. IDI-26, Комби-
нация приборов.>

Проверьте КДН
центрального бло-
ка управления.
<См. LAN(diag)-13,
ПОРЯДОК РАБО-
ТЫ, Subaru Select
Monitor.>

7

ПРОВЕРКА БЛОКА TCM.
1) Выведите на дисплей текущие данные
TCM при помощи Subaru Select Monitor.
2) Считайте данные “Diagnosis Light” (Диа-
гностическая лампа).

На дисплее отображается
“ON”?

Замените TCM. <См.
4AT-67, Блок управ-
ления трансмиссией
(TCM).>

Переходите к ша-
гу 8.

8

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УП-
РАВЛЕНИЯ.
1) Выведите на дисплей Subaru Select
Monitor текущие данные центрального блока
управления.
2) Считайте данные “ATF temperature light”
(Лампа температуры ATF).

Отображается значение
“Illuminate” (Горит)?

Проверьте КДН цен-
трального блока уп-
равления. Проведи-
те диагностику в со-
ответствии с КДН.
<См. LAN(diag)-13,
ПОРЯДОК РАБО-
ТЫ, Subaru Select
Monitor.>

Проведите само-
диагностику ком-
бинации прибо-
ров. <См. IDI-5,
ПРОВЕРКА, Сис-
тема комбинации
приборов.>
