Трос выбора диапазона

СИСТЕМЫ УПРАВЛЕНИЯ

11.Трос выбора диапазона

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Переведите рычаг выбора диапазона в по-
ложение HI.
3) Вставьте узкую отвертку с обеих сторон ру-
коятки и нажмите на нее, чтобы снять крышку.

4) Отверните болты, затем снимите рукоятку.
5) Снимите рукоятку переключения передач.
6) Снимите узел пыльника.
7) Снимите ящик консоли. <См. EI-56, СНЯТИЕ,
Ящик консоли.>
8) Ослабьте фланцевую гайку.

9) Снимите зажим, а затем снимите трос выбо-
ра диапазона с узла пластины.

10) Снимите пыльник и узел изолятора.

11) Снимите воздухозаборную камеру и возду-
хозаборный короб. <См. IN(H4SO)-7, СНЯТИЕ,
Воздухозаборная камера.> <См. IN(H4SO)-8,
СНЯТИЕ, Воздухозаборный короб.>
12) Снимите пружинный стопорный штифт и
штифт с головкой и отверстием под шплинт.

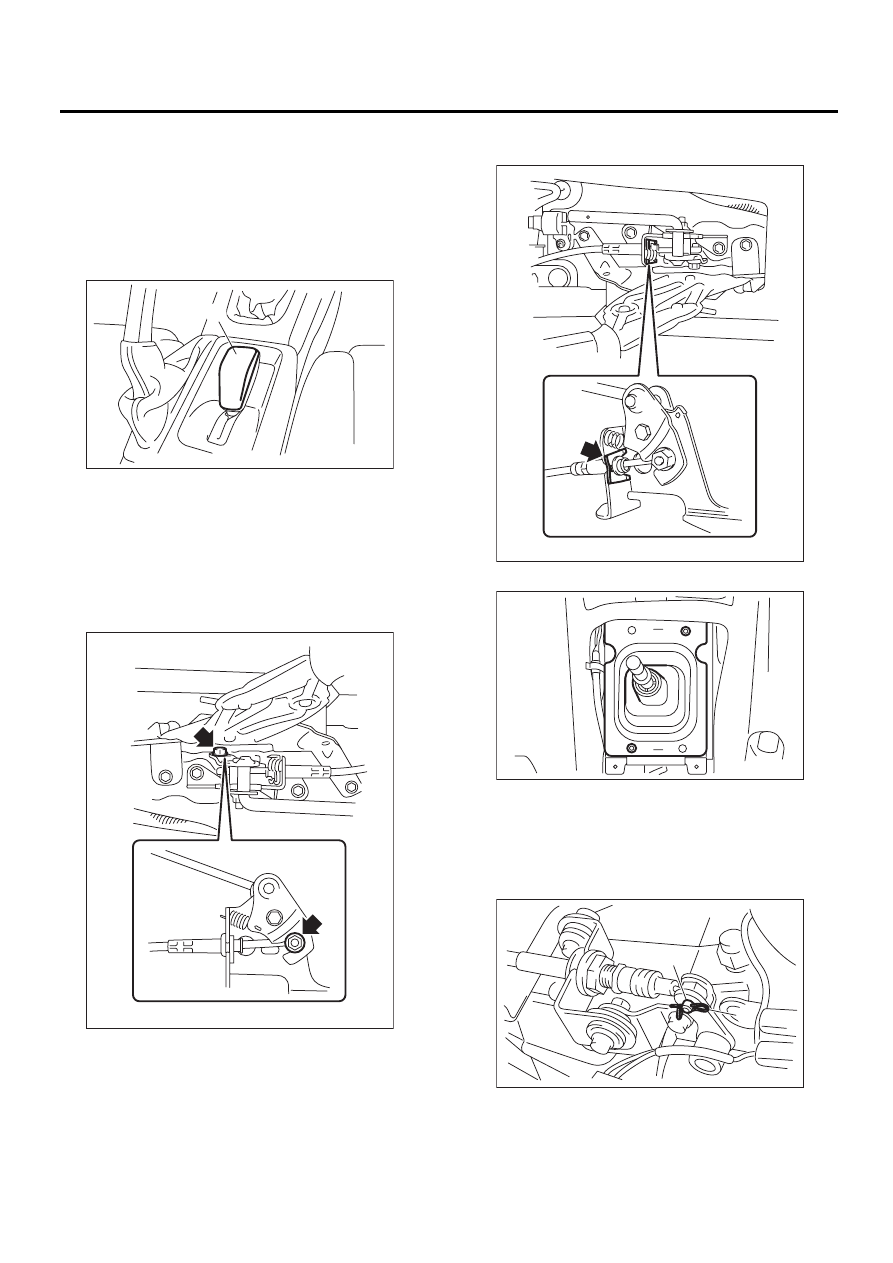

(A) Крышка

CS-00796

(A)

CS-00401

(A) Пружинный шплинт

(B) Штифт с головкой и отверстием под шплинт

CS-00402

CS-00312

CS-00403

(B)

(A)

CS-71

Трос выбора диапазона

СИСТЕМЫ УПРАВЛЕНИЯ

13) Ослабьте гайку и снимите трос с кронштей-
на троса.

14) Поднимите автомобиль и снимите трос сни-
зу автомобиля.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Отрегулируйте трос выбора диапазона.
<См. CS-71, РЕГУЛИРОВКА, Трос выбора диа-
пазона.>
• Для определения момента затяжки обрати-
тесь к разделу УЗЕЛ. <См. CS-6, РЫЧАГ СЕ-
ЛЕКТОРА DRIVE, УЗЕЛ, Общие сведения.>
• Надежно вставьте концевой болт троса в
прорезь на плече рычага.

C: ПРОВЕРКА

1) Перемещайте рычаг выбора диапазона и
убедитесь, что трансмиссия переключается
между положениями HI и LO. Если не происхо-
дит переключение на режим HI или LO, отрегу-
лируйте трос. <См. CS-71, РЕГУЛИРОВКА,
Трос выбора диапазона.>
2) Проверьте трос на предмет повреждений.
3) Проверьте трос на предмет плавной работы.
Если движение не плавное, замените трос.

D: РЕГУЛИРОВКА

1) Переведите рычаг выбора диапазона в по-
ложение HI.
2) Вставьте узкую отвертку с обеих сторон ру-
коятки и нажмите на нее, чтобы снять крышку.

3) Отверните болты, затем снимите рукоятку.
4) Снимите ящик консоли. <См. EI-56, СНЯТИЕ,
Ящик консоли.>
5) Ослабьте фланцевую гайку.

6) Проверьте, находится ли трансмиссия в по-
ложении HI. Если не в положении HI, вытяните
трос и переведите в положение HI.
7) Убедитесь, что рычаг селектора находится в
диапазоне HI.
8) Зафиксировав трос на месте, затяните
фланцевую гайку.

Момент затяжки:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

9) Установка производится в порядке, обрат-
ном порядку снятия.

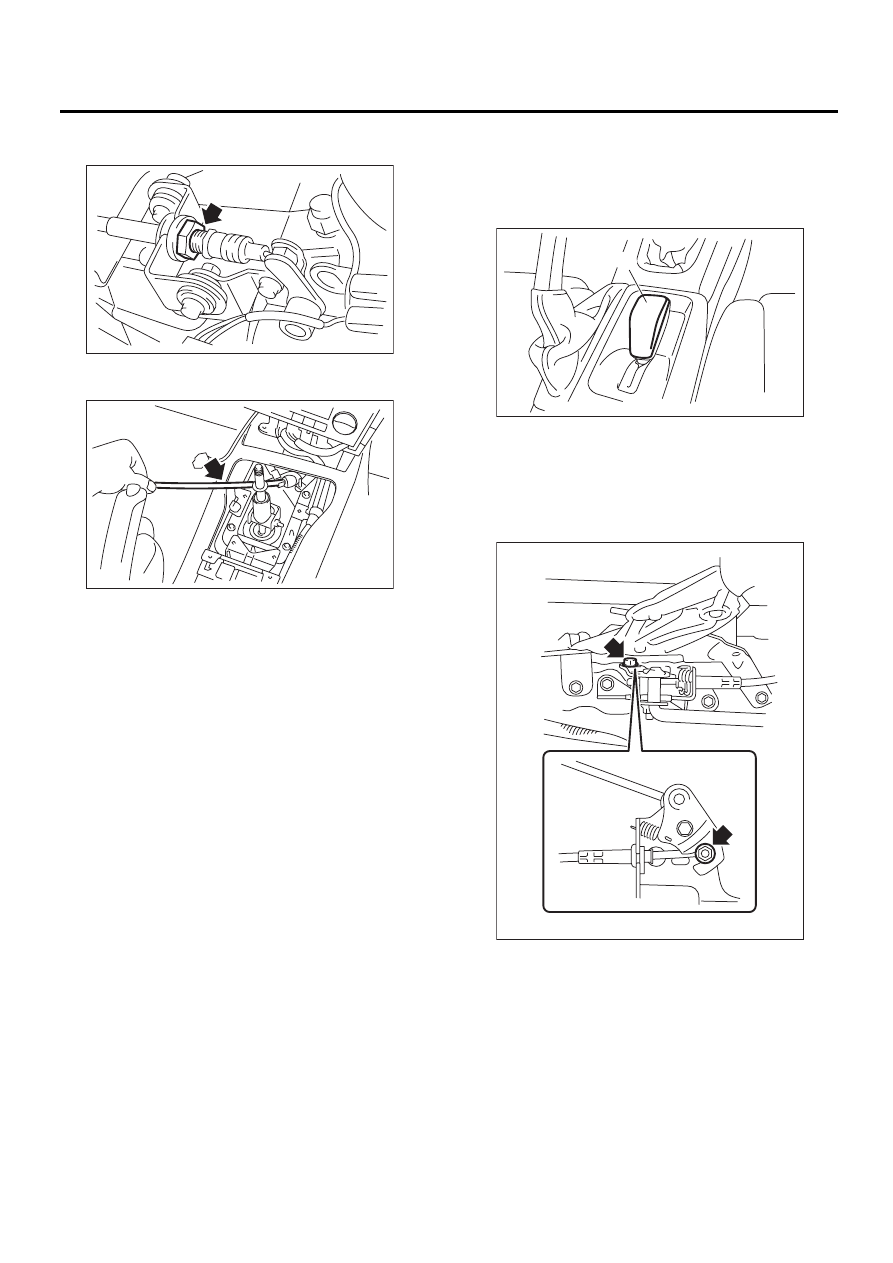

CS-00404
