Subaru Legacy (2008 год). Руководство - часть 496

EN(H6DO)(diag)-16

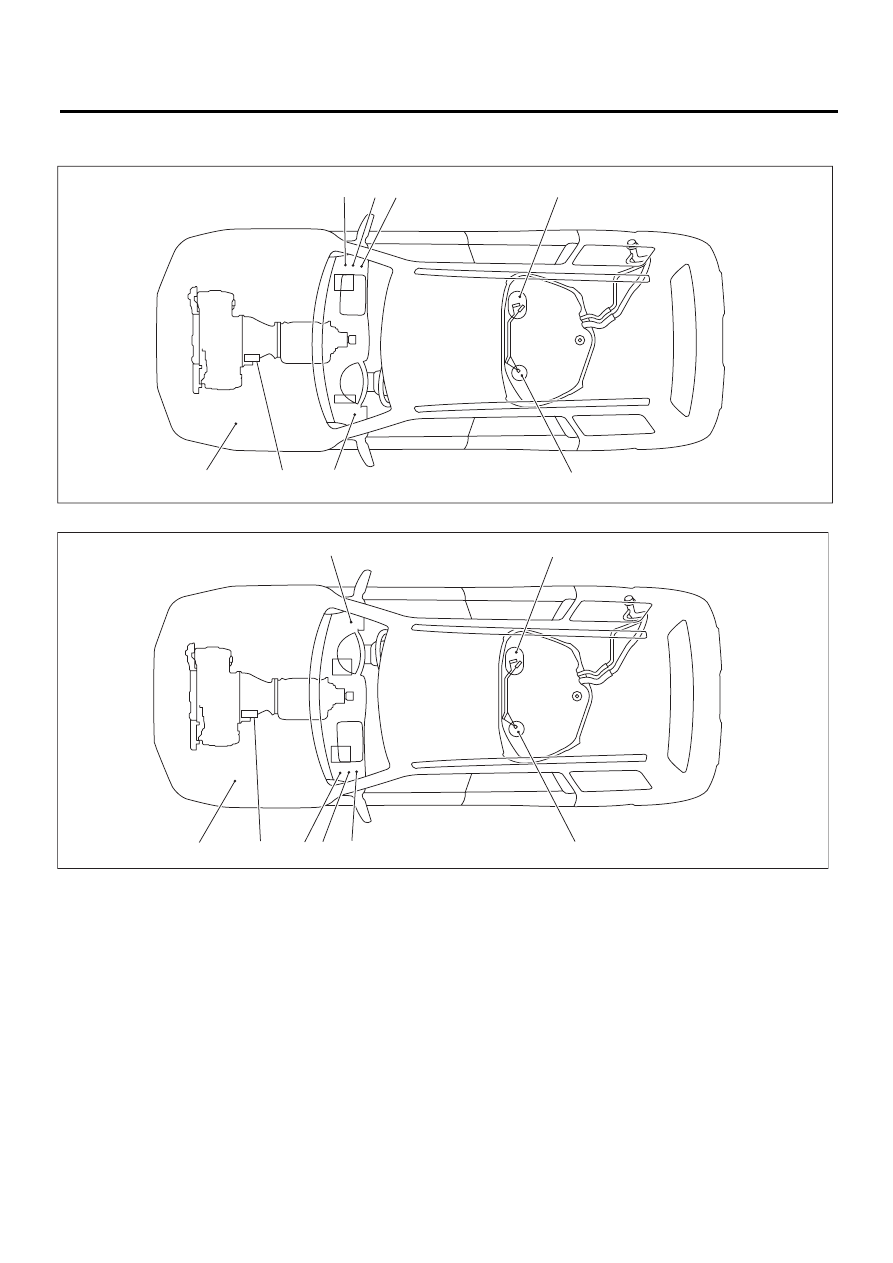

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

• Модель с левосторонним управлением без системы запуска/остановки двигателя при помощи
кнопки

• Модель с правосторонним управлением

(1)

Стартер

(4)

Реле топливного насоса

(6)

Реле вентилятора радиатора

(2)

Топливный насос

(5)

Реле электронной дроссельной заслонки

(7)

Реле блокиратора

(3)

Главное

реле





(2)

(2)

(5)

(4)

(3)

(1)

EN-06379

(6)

(7)

(2)

(2)

(3)

(4)

(5)

(6)

(1)

(7)

EN-06380

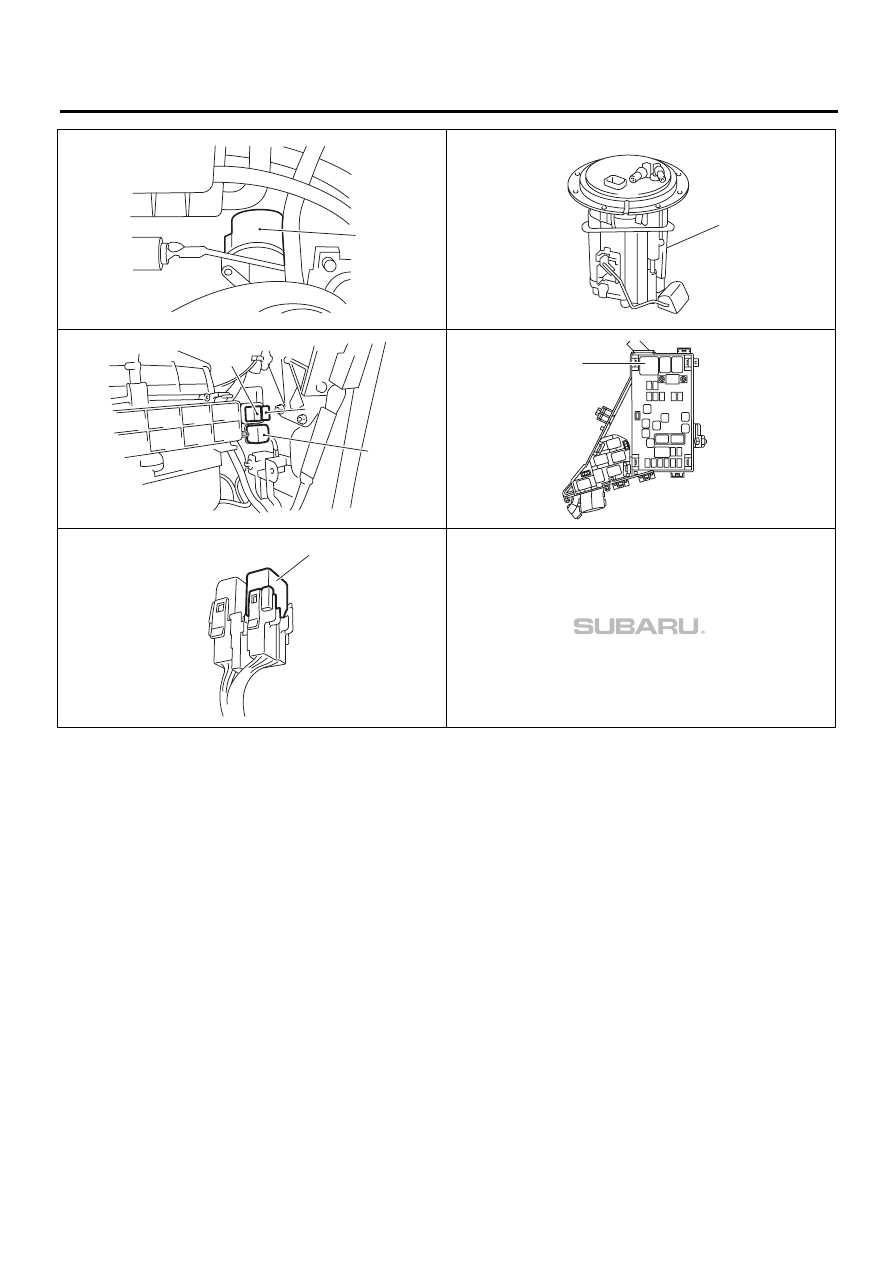

EN(H6DO)(diag)-17

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

EN-05614

(1)

(2)

EN-05726

EN-02544

(3)

(4)

(5)

EN-04385

(6)

EN-06160

(7)

EN(H6DO)(diag)-18

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

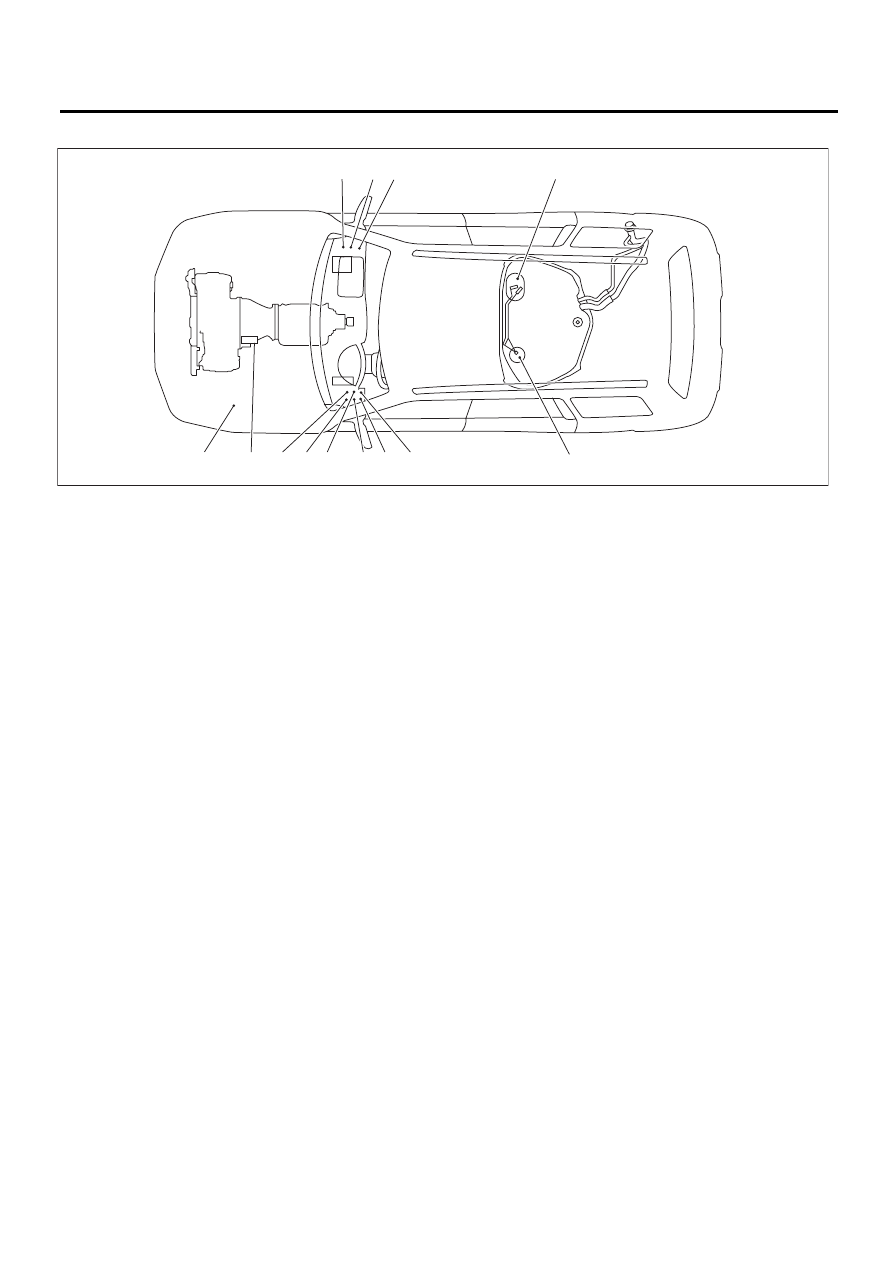

• Модель с левосторонним управлением с системой запуска/остановки двигателя при помощи кнопки

(1)

Стартер

(5)

Реле электронной дроссельной
заслонки

(9)

Реле зажигания 1 (системы запуска/оста-
новки двигателя при помощи кнопки)

(2)

Топливный насос

(6)

Реле вентилятора радиатора

(10)

Реле стартера (системы запуска/останов-
ки двигателя при помощи кнопки)

(3)

Главное реле

(7)

Кнопка запуска/остановки дви-
гателя

(11)

Реле блокиратора

(4)

Реле топливного насоса

(8)

Реле стартера

(12)

Реле отсечки стартера

(2)

(2)

(5)

(4)

(3)

(6)

(1)

(7)

(8)

(9)

(10)

(11)

(12)

EN-06191

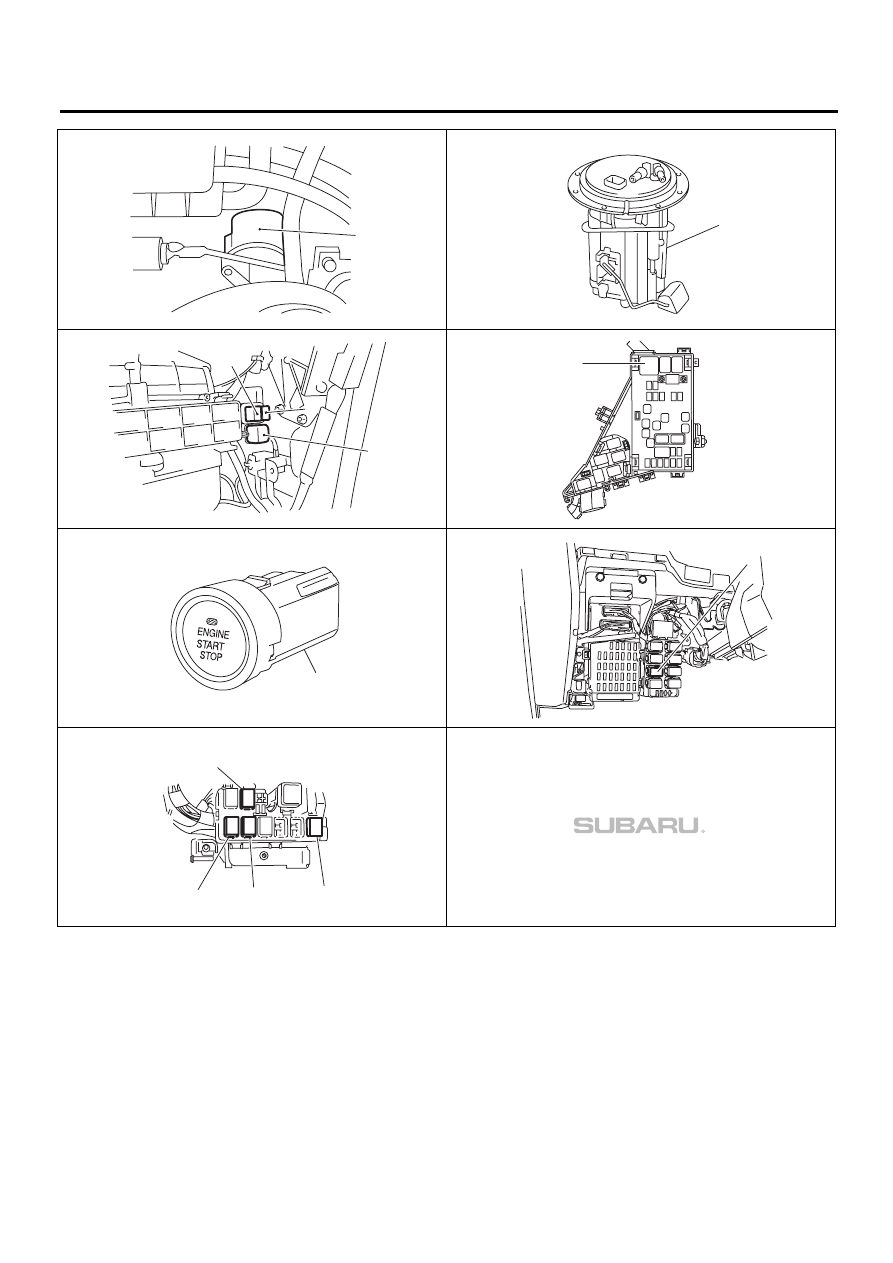

EN(H6DO)(diag)-19

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

EN-05614

(1)

(2)

EN-05726

EN-02544

(3)

(4)

(5)

EN-04385

(6)

EN-05581

(7)

EN-06192

(8)

EN-06381

(10)

(12)

(11)

(9)
