EN(H6DO)(diag)-8

Общие сведения

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

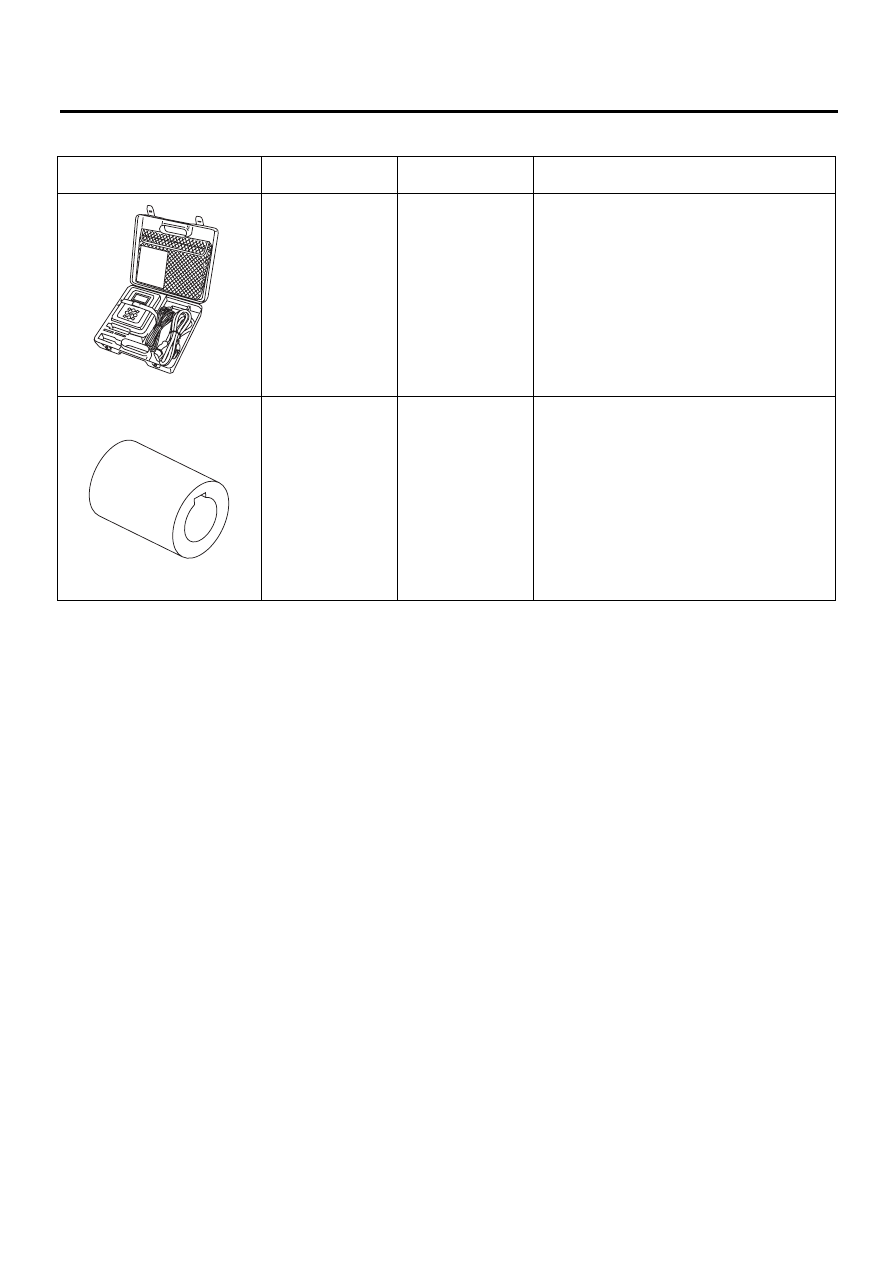

D: ПОДГОТОВКА ИНСТРУМЕНТА

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для поиска и устранения неис-
правностей в электрических системах.

18252AA000

ТОРЦОВЫЙ КЛЮЧ
КОЛЕНЧАТОГО
ВАЛА

Используется для прокручивания коленчато-
го вала.

ST1B022XG0

ST18252AA000

EN(H6DO)(diag)-9

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

4. Расположение электрических компонентов

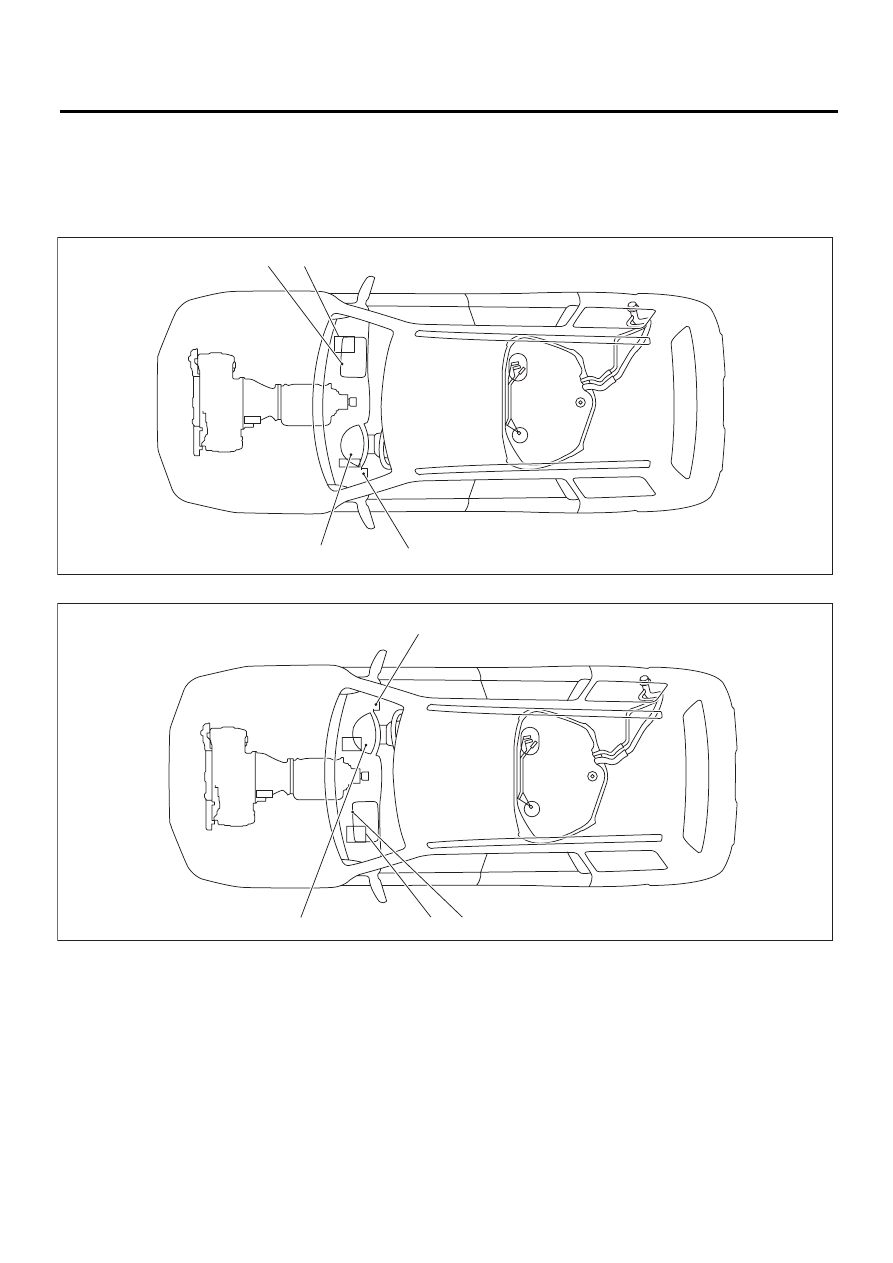

A: РАСПОЛОЖЕНИЕ

1. БЛОК УПРАВЛЕНИЯ

• Модель с левосторонним управлением

• Модель с правосторонним управлением

(1)

Блок управления двигателем
(ECM)

(3)

Разъем режима поставки (тес-
тового режима)

(4)

Разъем передачи данных

(2)

Контрольная лампа обнаруже-
ния неисправности









(1)

(4)

(3)

(2)

EN-02474

(1)

(4)

(2)

(3)

EN-02475

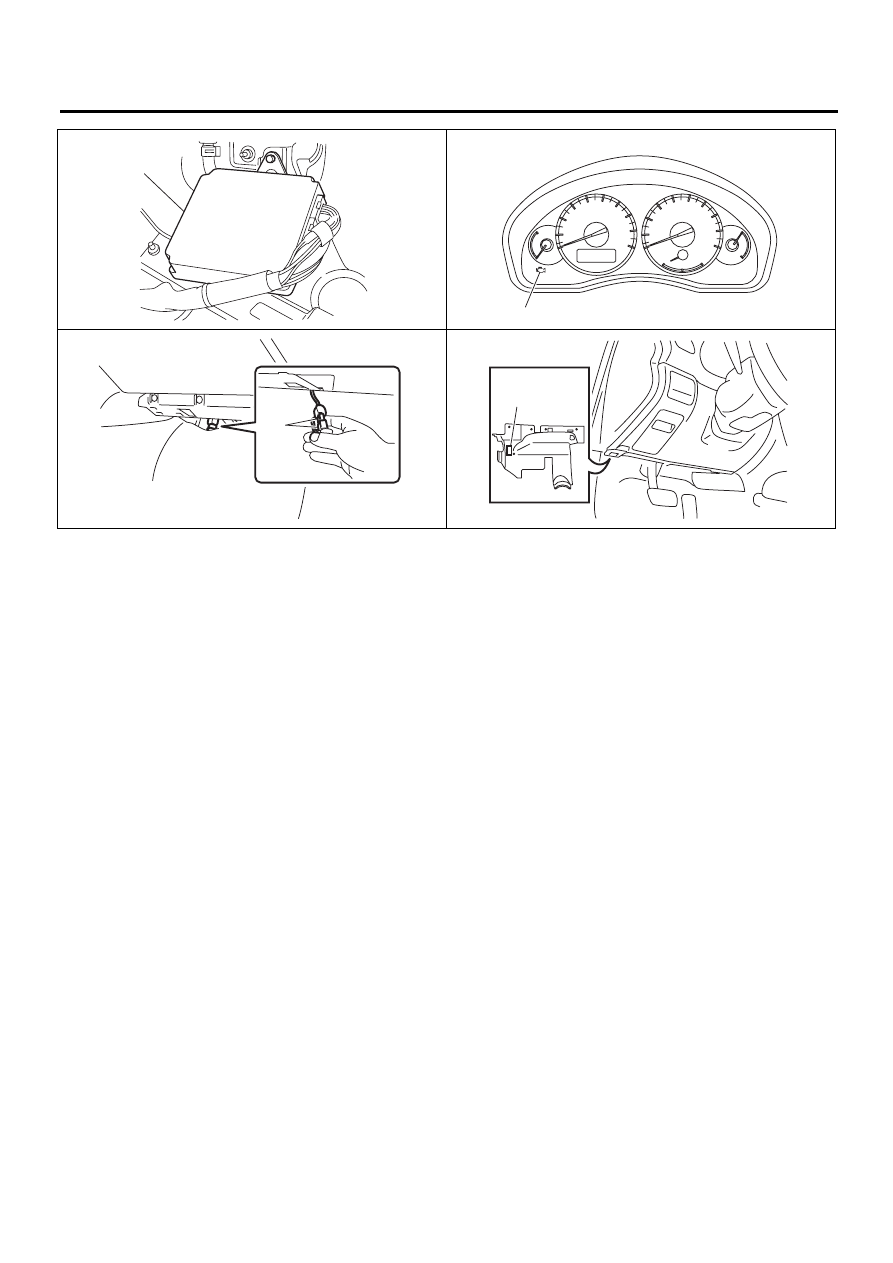

EN(H6DO)(diag)-10

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

EN-01147

(1)

EN-04932

(2)

EN-02975

(3)

AT-01877

(4)

EN(H6DO)(diag)-11

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

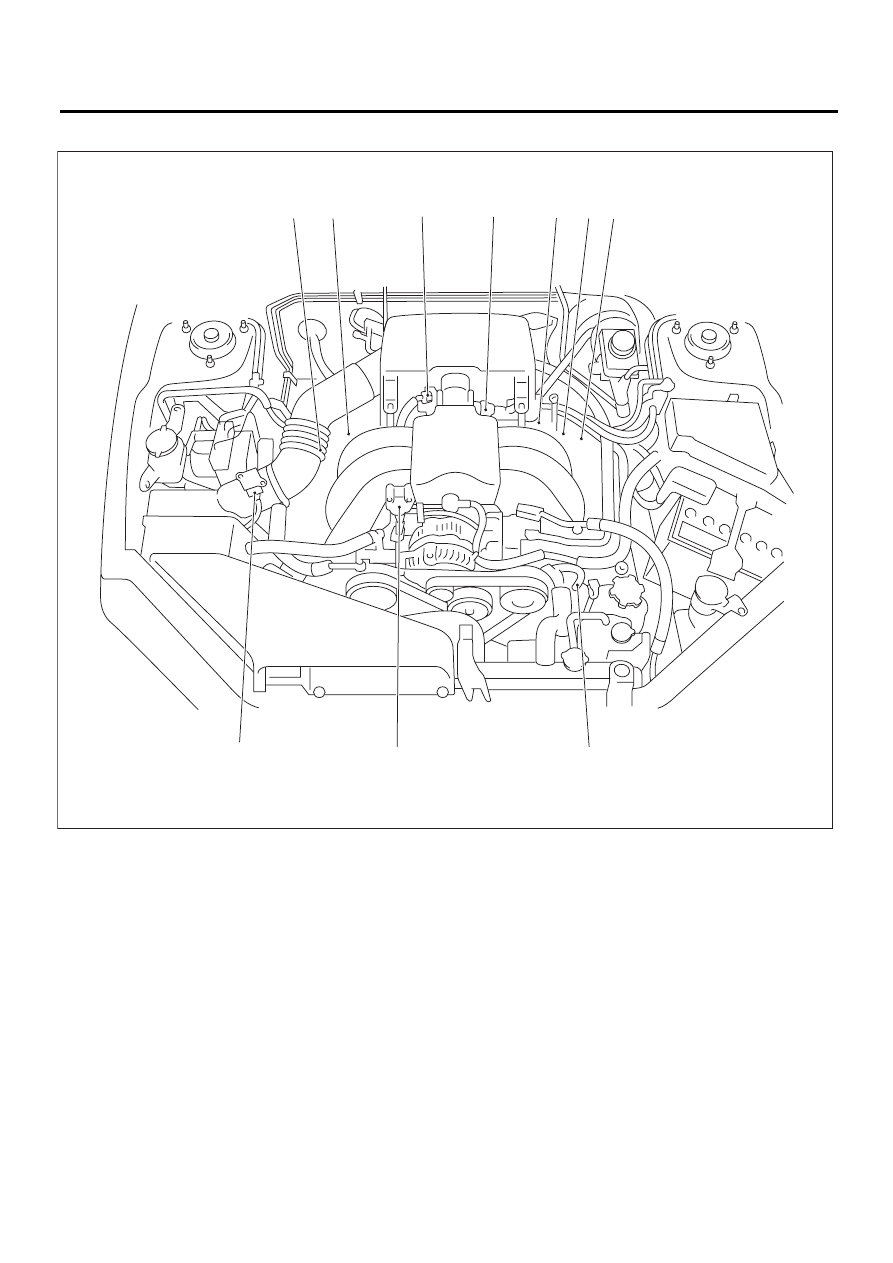

2. ДАТЧИК

(1)

Датчик массового расхода и
температуры впускаемого воз-
духа

(3)

Датчик температуры охлаждаю-
щей жидкости

(6)

Датчик положения распредели-
тельного вала

(4)

Блок электронной дроссельной
заслонки

(7)

Датчик угла поворота коленча-
того вала

(2)

Датчик абсолютного давления в
коллекторе

(5)

Датчик детонации

(8)

Датчик температуры масла

EN-02478

(1)

(2)

(3)

(5)

(4)

(7)

(5)

(6) (8)

(6)
