ME(H6DO)-48

Узел цепи ГРМ

МЕХАНИЧЕСКАЯ ЧАСТЬ

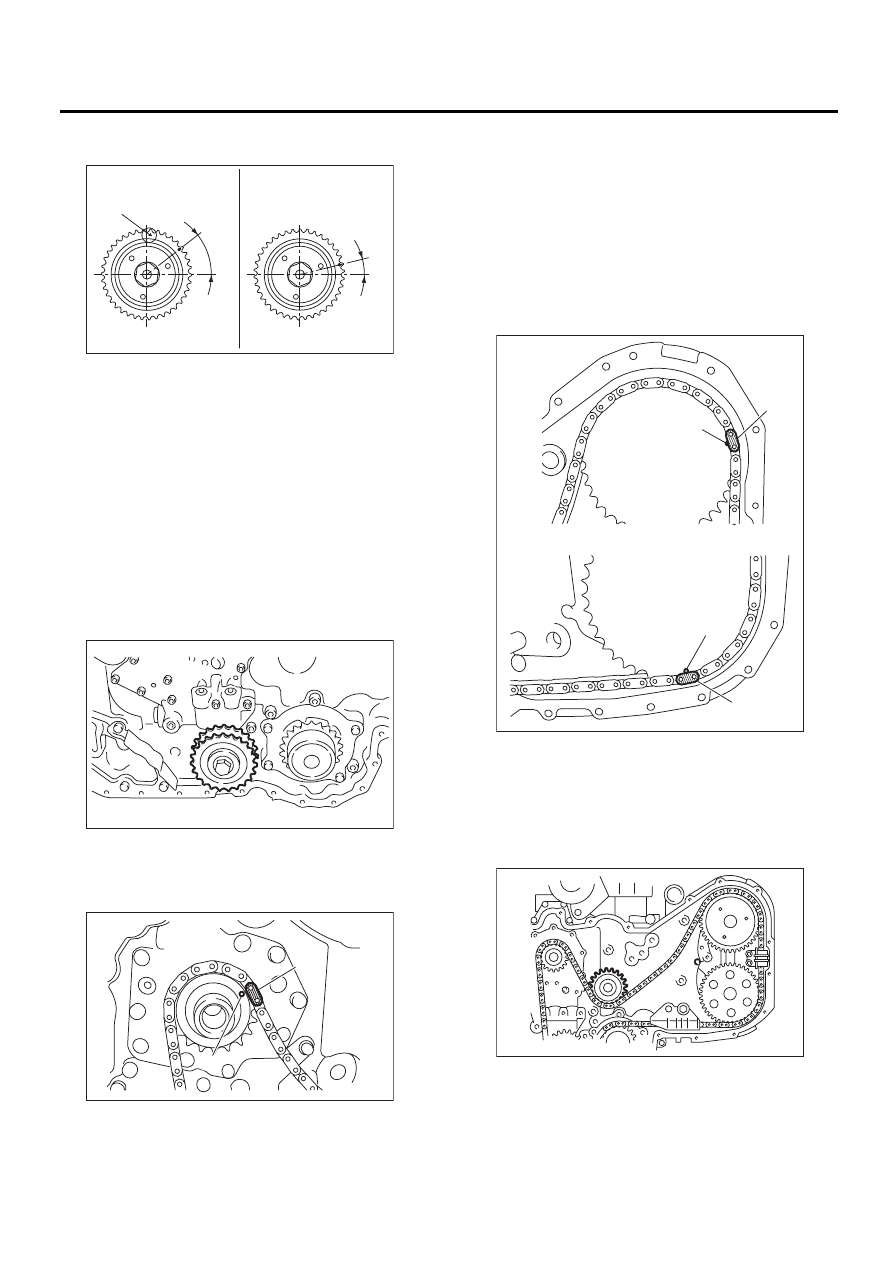

4) Установите звездочку впускного распреде-
лительного вала, как показано на рисунке.

5) Поверните звездочку коленчатого вала по
часовой стрелке, установите “Верхнюю отмет-
ку” в положение “на 12 часов”. (Поршень №1 в
положении ВМТ)

ПРИМЕЧАНИЕ:
Не поворачивайте звездочки коленчатого и
распределительного валов до завершения ус-
тановки цепи ГРМ.
6) Установите натяжную звездочку (нижнюю).

Момент затяжки:

69 Нм (7,0 кгс-м, 50,9 фунт-сила-фут)

7) Установите цепь ГРМ (левую).

(1) Совместите отметку (B) на звездочке
коленчатого вала с отметкой (A) на цепи
ГРМ (левой).

(2) Установите цепь ГРМ (левую) в следую-
щем порядке: на натяжную звездочку (ниж-
нюю), водяной насос, звездочку выпускно-
го распределительного вала (левую) и звез-
дочку впускного распределительного вала
(левую).

ПРИМЕЧАНИЕ:
Проверьте и убедитесь, что отметка на цепи
ГРМ (А) и на звездочке распределительного
вала (В) совмещены, как совмещена и звездоч-
ка коленчатого вала.

(3) Установите натяжную звездочку (верх-
нюю).

Момент затяжки:

69 Нм (7,0 кгс-м, 50,9 фунт-сила-фут)

(4) Установите направляющую цепи (левую:
между распределительными валами).

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

(A) Верхняя отметка
(B) 40°

(C) 15°

(A) Золотое звено

(B) Метка

(B)

(A)

ЛЕВЫЙ

ПРАВЫЙ

(C)

ME-02456

ME-00510

(A)

(B)

ME-00515

(A) Синее звено
(B) Метка

(A)

(B)

(A)

(B)

ME-02043

ME-02039

ME(H6DO)-49

Узел цепи ГРМ

МЕХАНИЧЕСКАЯ ЧАСТЬ

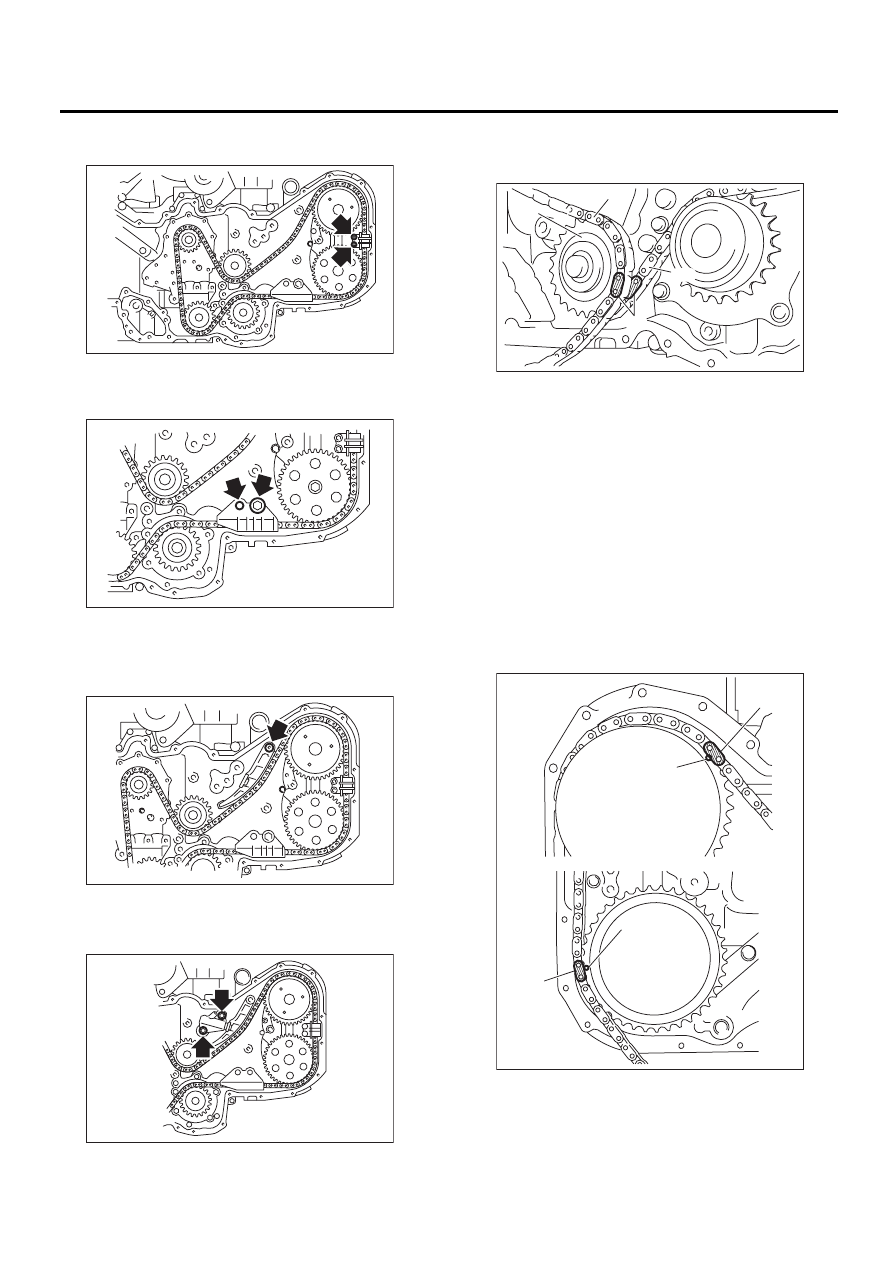

ПРИМЕЧАНИЕ:
Используйте новый крепежный болт.

(5) Установите направляющую цепи (левую).

Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

(6) Установите рычаг натяжителя цепи (ле-
вый).

Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

(7) Установите натяжитель цепи (левый).

Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

8) Установите цепь ГРМ (правую).

(1) Совместите отметки правой и левой це-
пей ГРМ на натяжной звездочке (нижней).

(2) Установите цепь ГРМ (правую) в следу-
ющем порядке: на звездочку впускного рас-
пределительного вала (правую) и звездоч-
ку выпускного распределительного вала
(правую).

ПРИМЕЧАНИЕ:
Проверьте и убедитесь, что отметка на цепи
ГРМ (А) и на звездочке распределительного
вала (В) совмещены, как совмещена и звездоч-
ка коленчатого вала.

ME-02036

ME-02037

ME-02035

ME-02034

(A) Натяжная звездочка (нижняя)

(B) Цепь ГРМ (правая)

(C) Цепь ГРМ (левая)

(D) Синее звено

(A) Золотое звено

(B) Метка

ME-00518

(A)

(B)

(C)

(D)

(A)

(A)

(B)

(B)

ME-02044

ME(H6DO)-50

Узел цепи ГРМ

МЕХАНИЧЕСКАЯ ЧАСТЬ

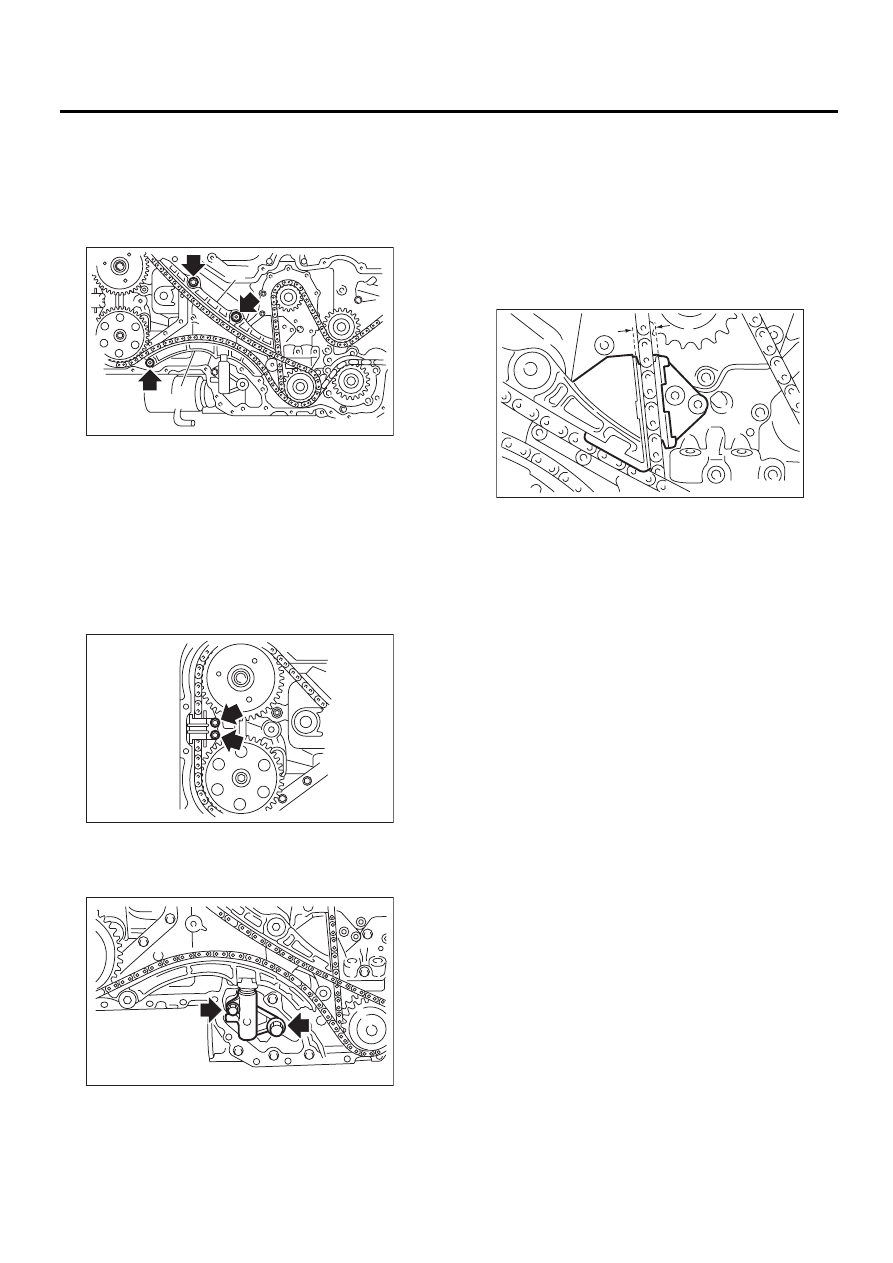

(3) Установите направляющую цепи (пра-
вую).
(4) Установите рычаг натяжителя цепи
(правый).

Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

(5) Установите направляющую цепи (пра-
вую: между распределительными валами).

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Используйте новый крепежный болт.

(6) Установите натяжитель цепи (правый).

Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

(7) Отрегулируйте зазор между направляю-
щей цепи (правой) и направляющей цепи
(центральной) в пределах 8,4 — 8,6 мм
(0,331 — 0,339 дюймов). Установите на-
правляющую цепи (центральную).

Момент затяжки:

7,8 Нм (0,8 кгс-м, 5,8 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Используйте новый крепежный болт.

(8) Проверьте совмещение всех отметок на
звездочках и цепи ГРМ, а затем извлеките
стопорный штифт из натяжителя цепи.

9) Установите переднюю крышку цепи.
<См. ME(H6DO)-44, УСТАНОВКА, Передняя
крышка цепи.>
10) Установите шкив коленчатого вала.
<См. ME(H6DO)-43, УСТАНОВКА, Шкив колен-
чатого вала.>
11) Установите клиновидные ремни.
<См. ME(H6DO)-42, УСТАНОВКА, Клиновид-
ный ремень.>

(A) Направляющая цепи (правая)

(B) Рычаг натяжителя цепи (правый)

(A)

(B)

ME-02033

ME-02032

ME-00520

ME-00521

ME(H6DO)-51

Звездочка распределительного вала

МЕХАНИЧЕСКАЯ ЧАСТЬ

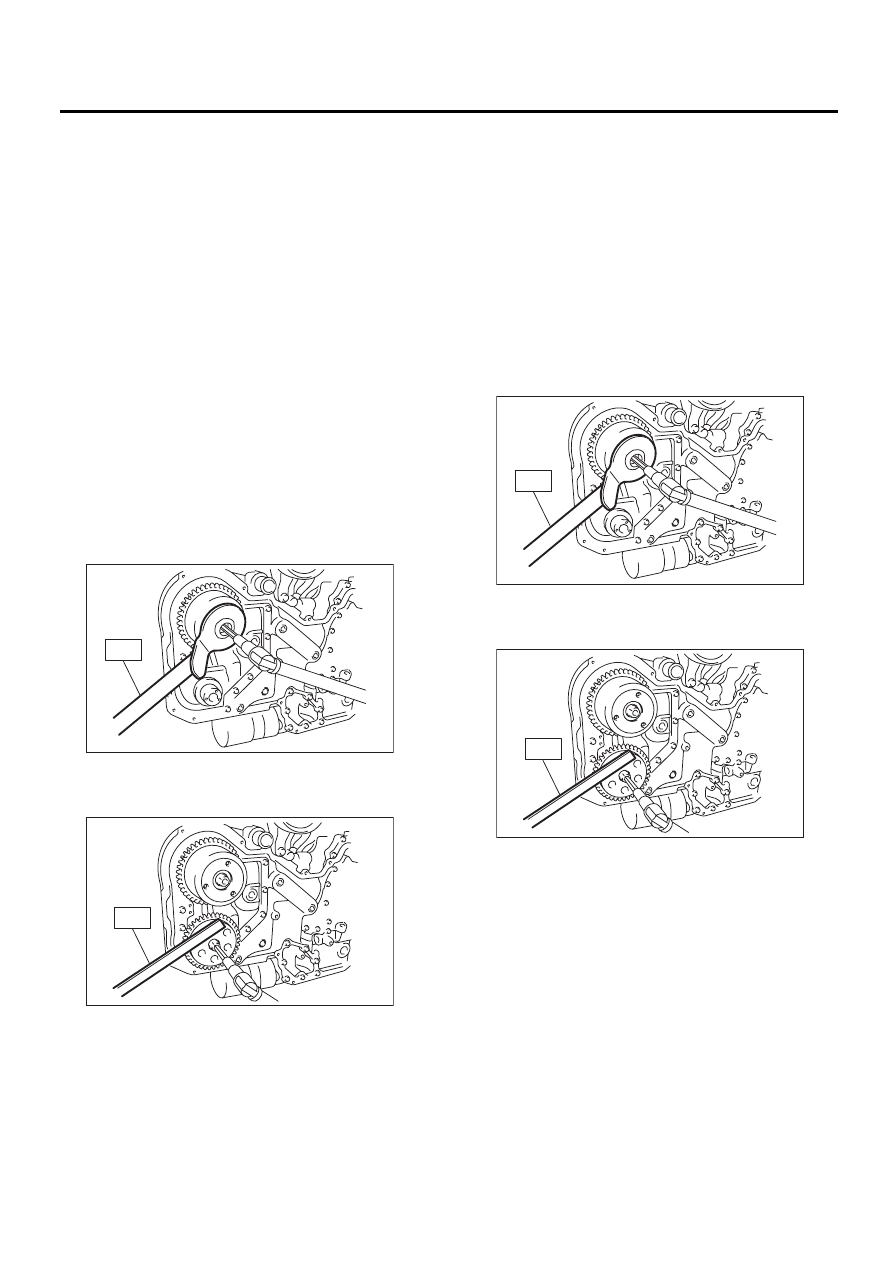

16.Звездочка

распределительного вала

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене только одной детали, выполняйте
работы, не снимая двигатель с автомобиля.
1) Снимите клиновидные ремни.
<См. ME(H6DO)-42, СНЯТИЕ, Клиновидный ре-
мень.>
2) Снимите шкив коленчатого вала.
<См. ME(H6DO)-43, СНЯТИЕ, Шкив коленчато-
го вала.>
3) Снимите переднюю крышку цепи.
<См. ME(H6DO)-44, СНЯТИЕ, Передняя крыш-
ка цепи.>
4) Снимите узел цепи ГРМ. <См. ME(H6DO)-46,
СНЯТИЕ, Узел цепи ГРМ.>
5) Снимите звездочку распределительного ва-
ла. Для блокировки распределительного вала
используйте специальный инструмент.
ST

499977500

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА

ST

18231AA020

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО
ВАЛА

B: УСТАНОВКА

1) Установите звездочку распределительного
вала. Для блокировки распределительного ва-
ла используйте специальный инструмент.
Момент затяжки:

29,5 Нм (3,01 кгс-м, 21,8 фунт-сила-фут)

2) Затяните болты еще.
Угол затяжки:

Сторона впуска

45°

±

5°

Сторона выпуска

25°

±

5°

ST

499977500

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА

ST

18231AA020

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО
ВАЛА

3) Установите узел цепи ГРМ. <См. ME(H6DO)-
47, УСТАНОВКА, Узел цепи ГРМ.>
4) Установите переднюю крышку цепи.
<См. ME(H6DO)-44, УСТАНОВКА, Передняя
крышка цепи.>
5) Установите шкив коленчатого вала.
<См. ME(H6DO)-43, УСТАНОВКА, Шкив колен-
чатого вала.>
6) Установите клиновидные ремни.
<См. ME(H6DO)-42, УСТАНОВКА, Клиновид-
ный ремень.>

C: ПРОВЕРКА

1) Проверьте зубья звездочки распредели-
тельного вала на предмет чрезмерного износа
и царапин.
2) Убедитесь, что между звездочкой распреде-
лительного вала и шпонкой нет люфта.

ME-02599

ST

ME-02600

ST

ME-02599

ST

ME-02600

ST
