ME(H6DO)-44

Передняя крышка цепи

МЕХАНИЧЕСКАЯ ЧАСТЬ

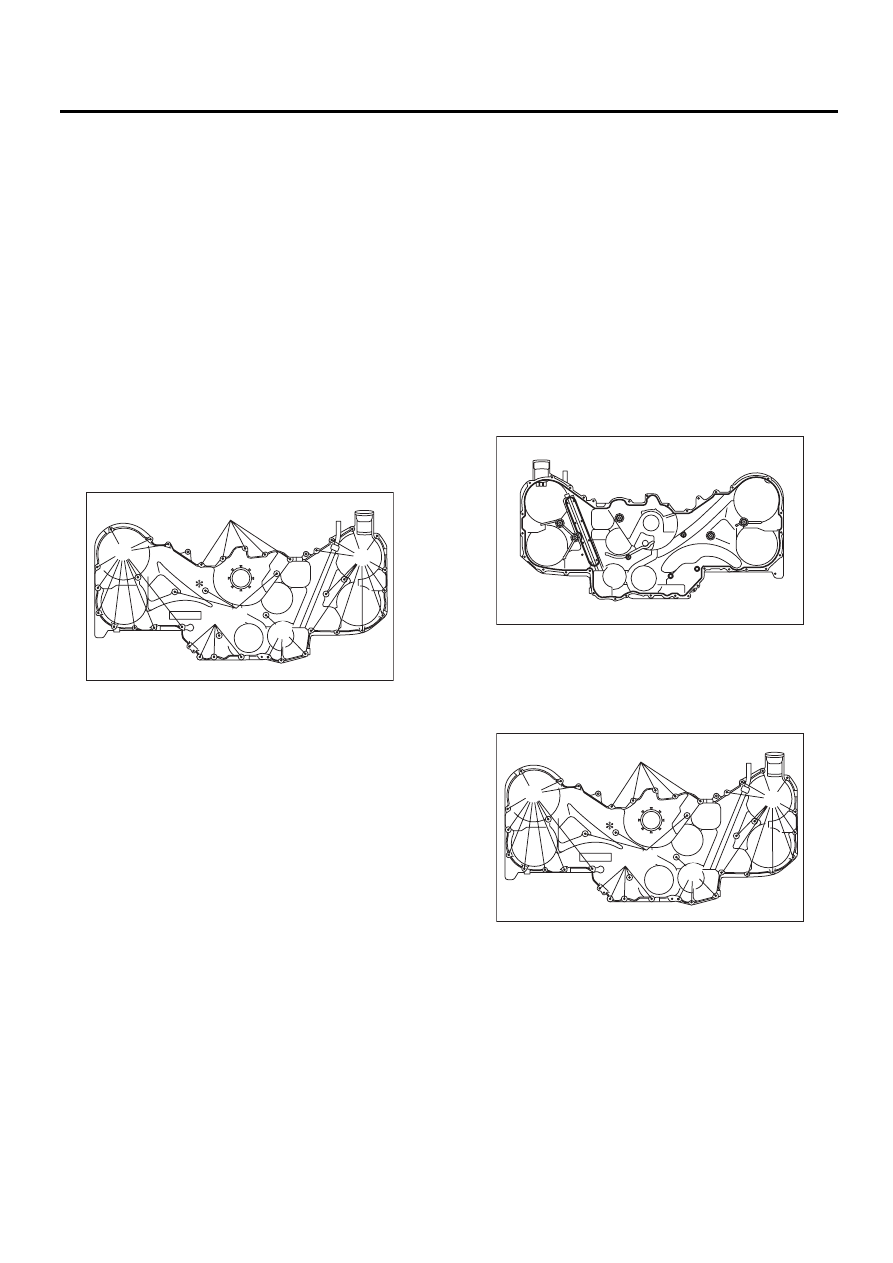

14.Передняя крышка цепи

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене только одной детали, выполняйте
работы, не снимая двигатель с автомобиля.
1) Снимите клиновидные ремни.
<См. ME(H6DO)-42, СНЯТИЕ, Клиновидный ре-
мень.>
2) Снимите шкив коленчатого вала.
<См. ME(H6DO)-43, СНЯТИЕ, Шкив коленчато-
го вала.>
3) Отверните болты, которые крепят масляный
насос (правый) к передней крышке цепи.
4) Снимите переднюю крышку цепи.

ПРИМЕЧАНИЕ:
Крепежные болты крышки цепи имеют три раз-
личных размера. Во избежание путаницы, хра-
ните эти болты в отдельных емкостях.

B: УСТАНОВКА

1) Снимите использованный прокладочный
герметик с сопряженной поверхности и обез-
жирьте ее.
2) Нанесите прокладочный герметик на сопря-
женную поверхность передней крышки цепи.

ПРИМЕЧАНИЕ:
Установку производите в течение 5 минут пос-
ле нанесения прокладочного герметика.

Прокладочный герметик:

THREE BOND 1217G (Деталь № K0877Y0100)
или эквивалентный

Диаметр наносимого прокладочного герме-
тика:

2,5

±

0,5 мм (0,098

±

0,020 дюйма)

3) Установите переднюю крышку цепи. Вре-
менно затяните болты.

ОСТОРОЖНО:
Не устанавливайте болты в несоответству-
ющих местах.

(A) M6

×

 16

(B) M6

×

 30

(C) M6

×

 45

*: Уплотнительная шайба

(C)

(C)

(A)

(B)

(B)

(A)

ME-02029

(A) M6

×

 16

(B) M6

×

 30

(C) M6

×

 45

*: Уплотнительная шайба

ME-02385

(C)

(C)

(A)

(B)

(B)

(A)

ME-02029

ME(H6DO)-45

Передняя крышка цепи

МЕХАНИЧЕСКАЯ ЧАСТЬ

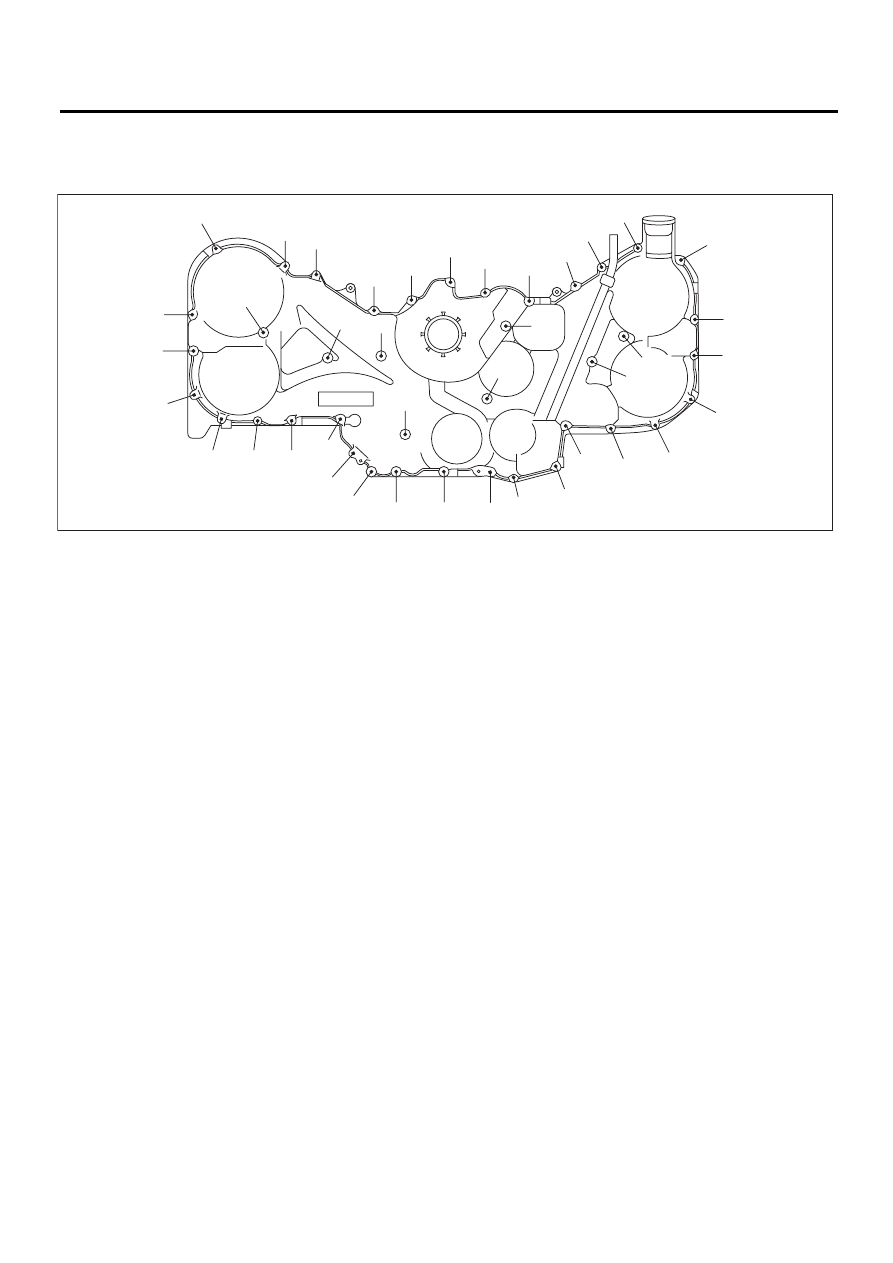

4) Затяните болты в порядке номеров, указанном на рисунке.

Момент затяжки:

6,6 Нм (0,67 кгс-м, 4,9 фунт-сила-фут)

5) Затяните болты, которые крепят масляный
насос (правый) к передней крышке цепи.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

6) Установите шкив коленчатого вала.
<См. ME(H6DO)-43, УСТАНОВКА, Шкив колен-
чатого вала.>
7) Установите клиновидные ремни.
<См. ME(H6DO)-42, УСТАНОВКА, Клиновид-
ный ремень.>

C: ПРОВЕРКА

Проверьте поверхность крышки на предмет ца-
рапин и повреждений.
Проверьте утечки масла на сопряженной по-
верхности и установочной части шкива колен-
чатого вала.

ME-02031

(21)

(22)

(40)

(39)

(38)

(37)

(36)

(35)

(34)

(33)

(32)

(13)

(12)

(11)

(9)

(10)

(23)

(24)

(8)

(6)

(25)

(26)

(27)

(28)

(29)

(30)

(31)

(19)

(18)

(17)

(16)

(15)

(14)

(20)

(3)

(2)

(4)

(5)

(1)

(7)

ME(H6DO)-46

Узел цепи ГРМ

МЕХАНИЧЕСКАЯ ЧАСТЬ

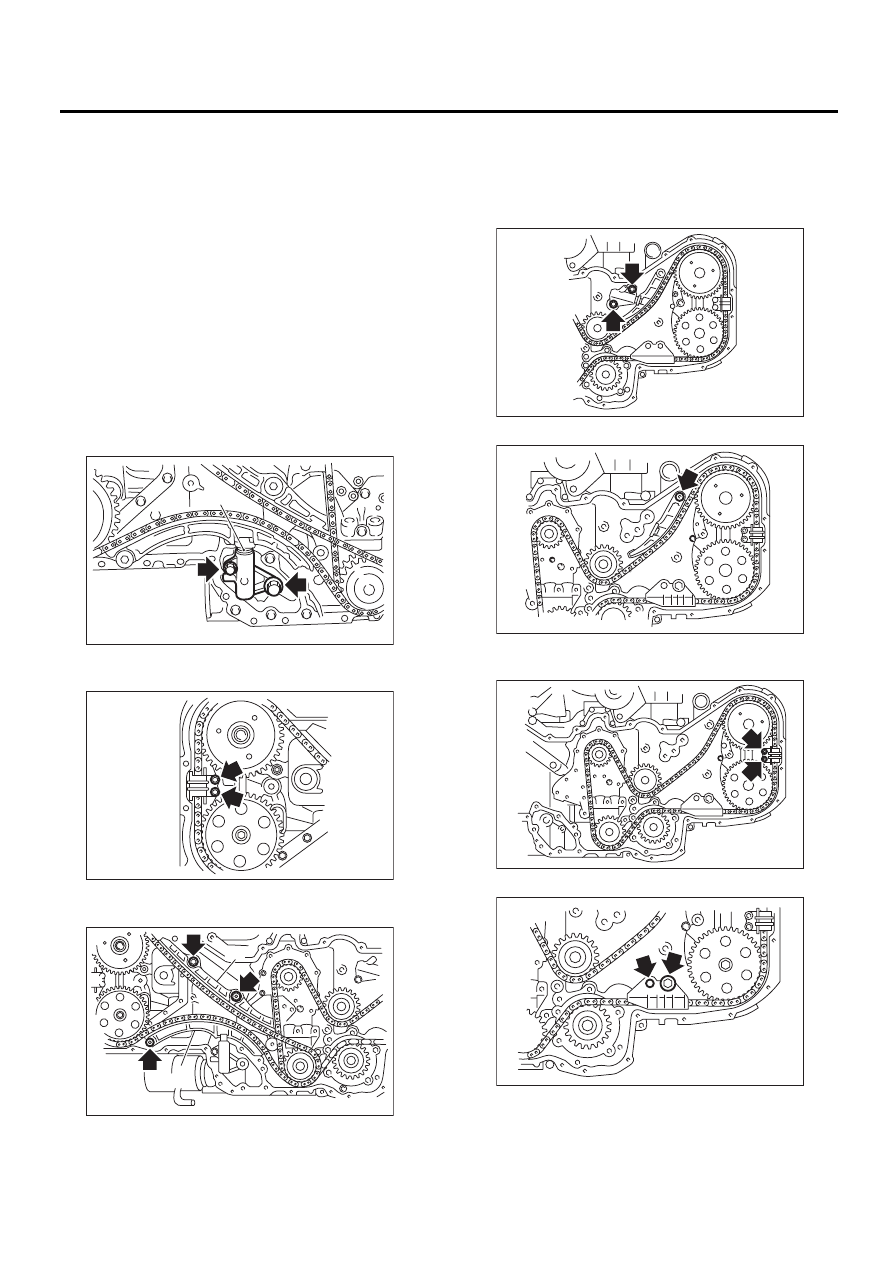

15.Узел цепи ГРМ

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене только одной детали, выполняйте
работы, не снимая двигатель с автомобиля.
1) Снимите клиновидные ремни. <См. ME(H6DO)-
42, СНЯТИЕ, Клиновидный ремень.>
2) Снимите шкив коленчатого вала.
<См. ME(H6DO)-43, СНЯТИЕ, Шкив коленчато-
го вала.>
3) Снимите переднюю крышку цепи. <См.
ME(H6DO)-44, СНЯТИЕ, Передняя крышка цепи.>
4) Снимите натяжитель цепи (правый).

ПРИМЕЧАНИЕ:
Будьте осторожны, чтобы не вытянуть плун-
жер (А).

5) Снимите направляющую цепи (правую: меж-
ду распределительными валами).

6) Снимите направляющую цепи (правую).
7) Снимите рычаг натяжителя цепи (правый).

8) Снимите цепь ГРМ (правую).
9) Снимите натяжитель цепи (левый).

ПРИМЕЧАНИЕ:
Будьте осторожны, чтобы не вытянуть плун-
жер.

10) Снимите рычаг натяжителя цепи (левый).

11) Снимите направляющую цепи (левую: меж-
ду распределительными валами).

12) Снимите направляющую цепи (левую).

(A) Направляющая цепи (правая)
(B) Рычаг натяжителя цепи (правый)

(A)

ME-00501

ME-02032

(A)

(B)

ME-02033

ME-02034

ME-02035

ME-02036

ME-02037

ME(H6DO)-47

Узел цепи ГРМ

МЕХАНИЧЕСКАЯ ЧАСТЬ

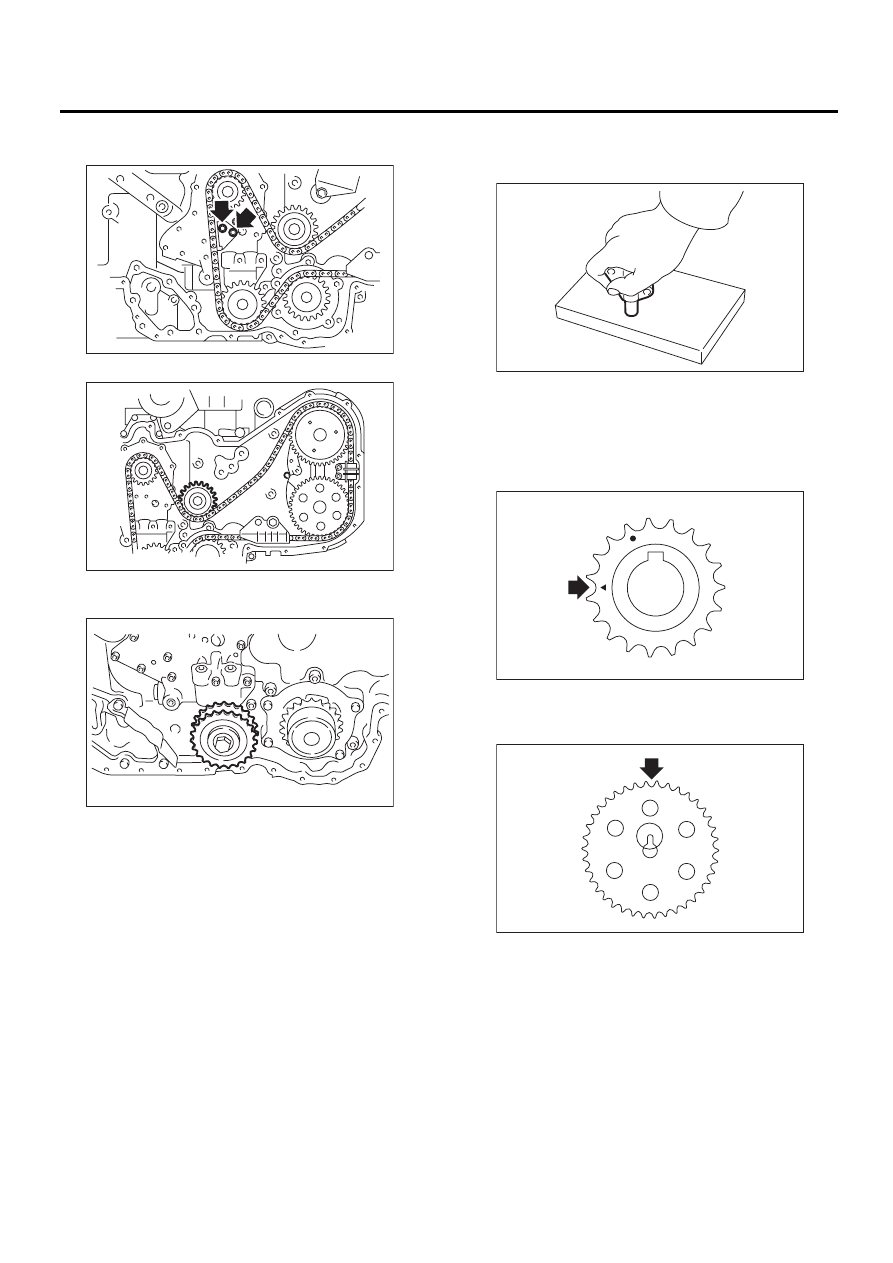

13) Снимите направляющую цепи (централь-
ную).

14) Снимите натяжную звездочку (верхнюю).

15) Снимите цепь ГРМ (левую).
16) Снимите натяжную звездочку (нижнюю).

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
• Будьте осторожны, не допускайте попадания
посторонних материалов внутрь и на поверх-
ность собранных узлов во время установки.
• При установке, нанесите смазку на направ-
ляющую цепи, рычаг натяжителя цепи и натяж-
ную звездочку.
1) Подготовка к установке натяжителя цепи

(1) Вставьте винт, пружинный штифт и
шток натяжителя в корпус натяжителя.
(2) Вжимая натяжитель в резиновый мат,
прокрутите его, чтобы укоротить шток натя-
жителя. Затем вставьте тонкий штифт в от-
верстие между корпусом натяжителя и
штоком натяжителя, чтобы удержать его.

ПРИМЕЧАНИЕ:
Работайте на резиновом коврике, или на дру-
гом противоскользящем материале.

2) При помощи специального инструмента, сов-
местите “Верхнюю отметку” на звездочке ко-
ленчатого вала с положением “на 9 часов”, как
показано на рисунке.
ST

18252AA000

ТОРЦОВЫЙ КЛЮЧ КО-
ЛЕНЧАТОГО ВАЛА

3) Совместите шпоночный паз на звездочке
выпускного распределительного вала с положе-
нием “на 12 часов”, как показано на рисунке.

ME-02038

ME-02039

ME-00510

ME-00511

ME-02040

ME-02041
