Опоры двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

10.Опоры двигателя

A: СНЯТИЕ

1) Снимите узел двигателя. <См. ME(H6DO)-32,
СНЯТИЕ, Узел двигателя.>
2) Снимите опоры двигателя с узла двигателя.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Опора двигателя

35 Нм (3,6 кгс-м, 25,8 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин и других пов-
реждений.

ME(H6DO)-41

Подготовка к капитальному ремонту

МЕХАНИЧЕСКАЯ ЧАСТЬ

11.Подготовка к

капитальному ремонту

A: СНЯТИЕ

1) Снимите узел двигателя с кузова. <См.
ME(H6DO)-32, СНЯТИЕ, Узел двигателя.>

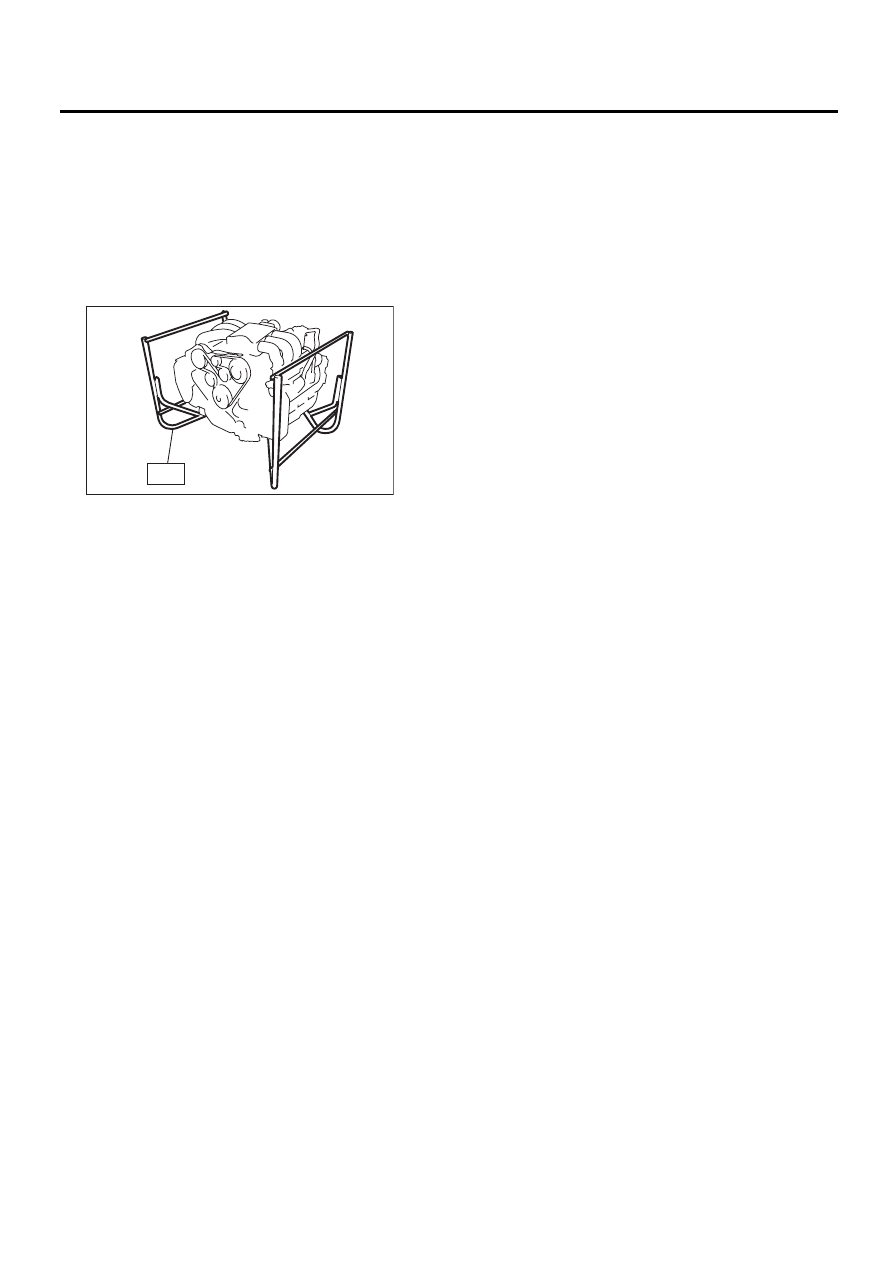

2) Установите двигатель на специальный инс-
трумент.
ST

18232AA000

СТЕНД ДВИГАТЕЛЯ

3) Перед проведением капитального ремонта,
снимите установленные на двигателе датчики,
трубки и шланги.

(1) Снимите впускной коллектор.
<См. FU(H6DO)-13, СНЯТИЕ, Впускной кол-
лектор.>
(2) Снимите генератор. <См. SC(H4SO)-14,
СНЯТИЕ, Генератор.>
(3) Снимите компрессор кондиционера.
<См. AC-30, СНЯТИЕ, Компрессор.>
(4) Отсоедините водяную трубку и шланг.
(5) Отсоедините жгут проводки двигателя.
(6) Снимите свечу зажигания. <См.
IG(H6DO)-4, СНЯТИЕ, Свеча зажигания.>
(7) Снимите датчик положения распредели-
тельного вала. <См. FU(H6DO)-21, СНЯТИЕ,
Датчик положения распределительного ва-
ла.>
(8) Снимите датчик угла поворота коленча-
того вала. <См. FU(H6DO)-20, СНЯТИЕ,
Датчик угла поворота коленчатого вала.>
(9) Снимите датчик детонации. <См.
FU(H6DO)-22, СНЯТИЕ, Датчик детонации.>
(10) Снимите датчик температуры охлаж-
дающей жидкости двигателя.
<См. FU(H6DO)-19, СНЯТИЕ, Датчик темпе-
ратуры охлаждающей жидкости двигателя.>
(11) Снимите датчик давления масла.
<См. LU(H6DO)-14, СНЯТИЕ, Датчик давле-
ния масла.>
(12) Снимите масляный фильтр.
<См. LU(H6DO)-15, СНЯТИЕ, Фильтр мотор-
ного масла.>
(13) Снимите масляный радиатор. <См.
LU(H6DO)-16, СНЯТИЕ, Радиатор моторно-
го масла.>

ME-02448

ST

ME(H6DO)-42

Клиновидный ремень

МЕХАНИЧЕСКАЯ ЧАСТЬ

12.Клиновидный ремень

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене отдельных деталей, выполняйте
работу без снятия двигателя с автомобиля.
1) Снимите крышку коллектора.

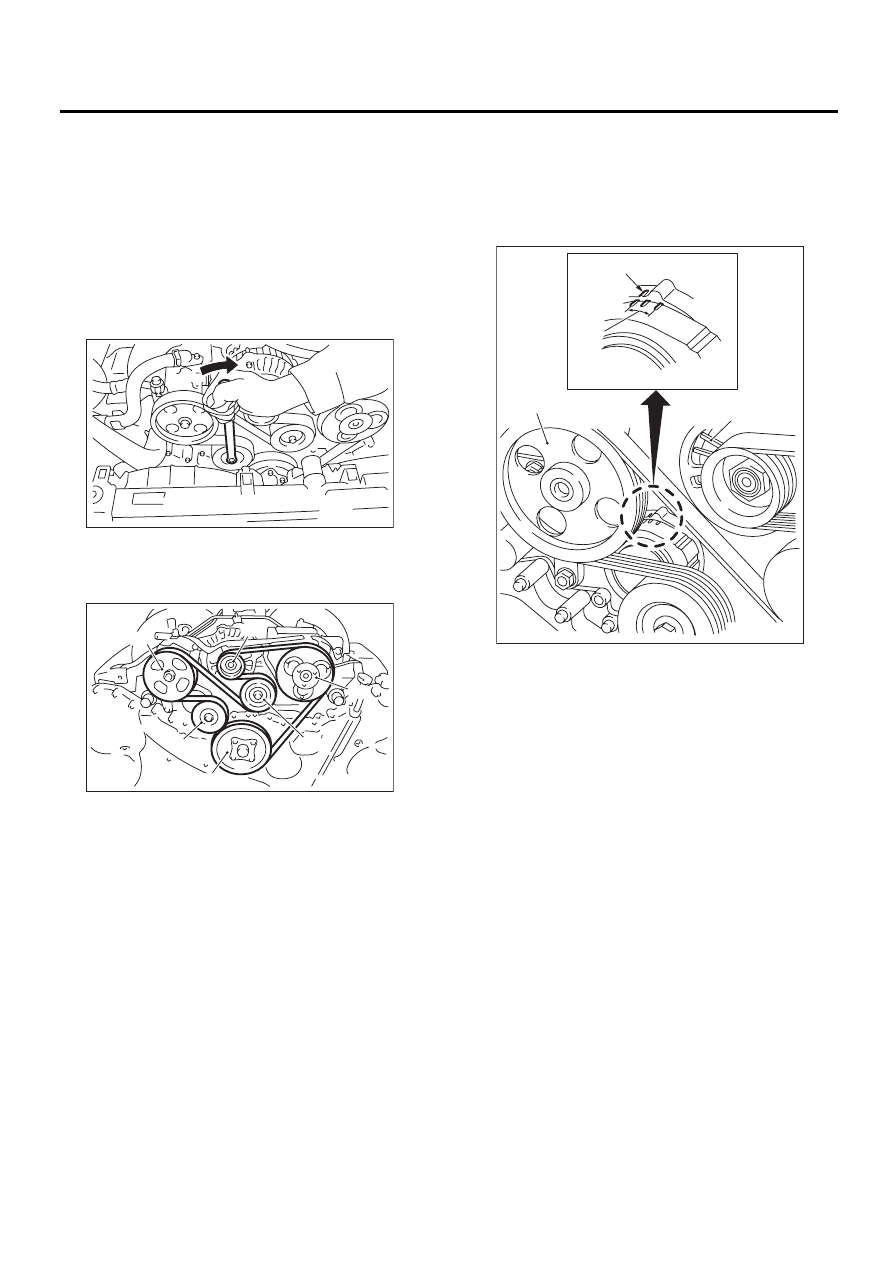

2) Установите инструмент на крепежный болт
узла регулятора натяжения ремня.
3) Проверните инструмент по часовой стрелке,
ослабьте и снимите клиновидный ремень.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Замените клиновидный ремень при наличии
трещин, потертостей или износа.
2) Убедитесь, что индикатор автоматического
натяжения ремня (A) находится в пределах
диапазона (D).

(1) Шкив масляного насоса усилителя рулевого

управления

(2) Узел регулятора натяжения ремня

(3) Шкив коленчатого вала

(4) Компрессор кондиционера

(5) Натяжной ролик ремня

(6) Генератор

ME-00473

ME-00474

(1)

(6)

(4)

(5)

(2)

(3)

(A) Индикатор

(B) Генератор

(C) Шкив масляного насоса усилителя рулевого

управления

(D) Нормативный предел

(B)

(A)

(D)

(C)

ME-00475

ME(H6DO)-43

Шкив коленчатого вала

МЕХАНИЧЕСКАЯ ЧАСТЬ

13.Шкив коленчатого вала

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене только одной детали, выполняйте
работы, не снимая двигатель с автомобиля.
1) Снимите клиновидные ремни.
<См. ME(H6DO)-42, СНЯТИЕ, Клиновидный ре-
мень.>
2) Снимите крышку шкива коленчатого вала.

3) Отверните болт шкива коленчатого вала.
Для блокировки коленчатого вала используйте
специальный инструмент.

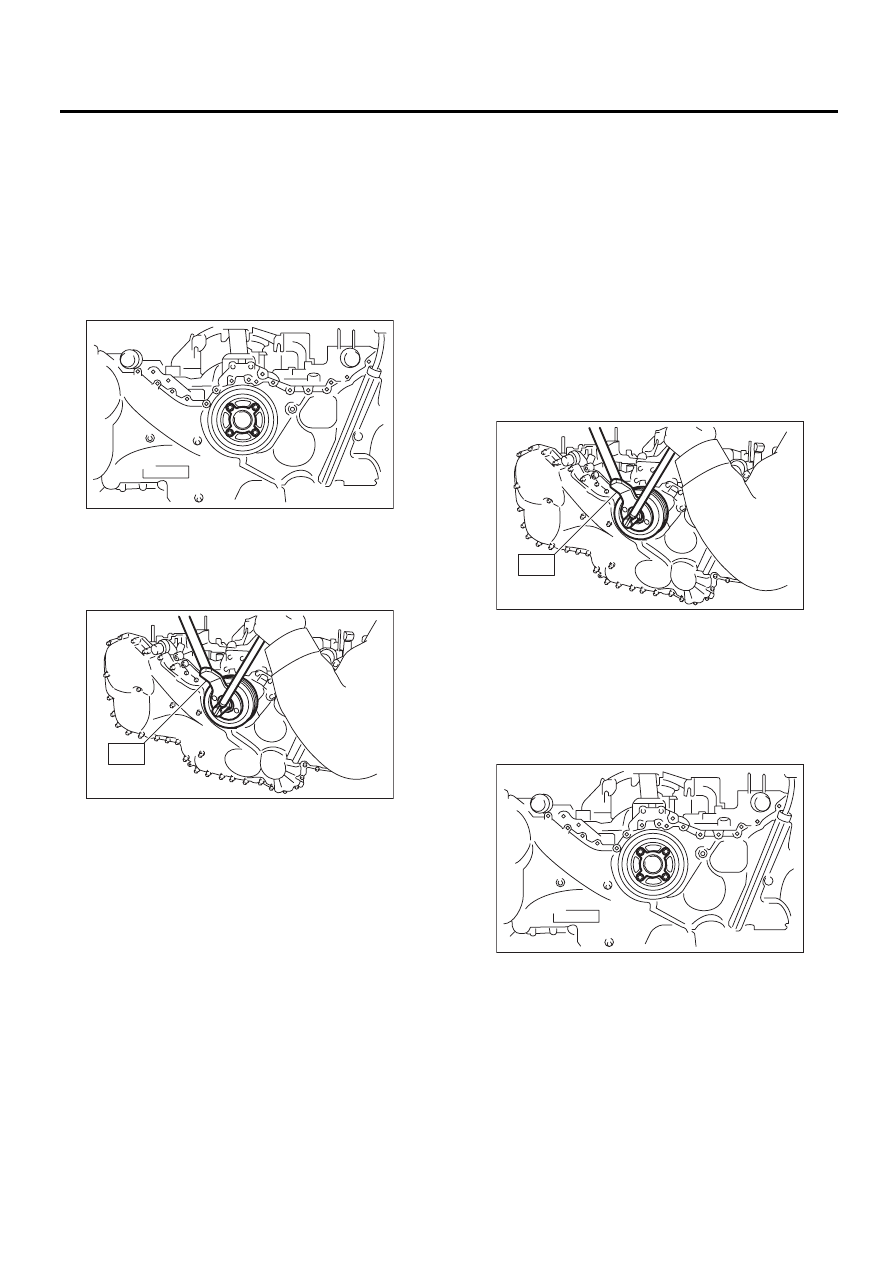

ST

499977100

КЛЮЧ ШКИВА КОЛЕНЧА-
ТОГО ВАЛА

4) Снимите шкив коленчатого вала.

B: УСТАНОВКА

1) Установите шкив коленчатого вала.
2) Установите болт шкива коленчатого вала.
Для блокировки коленчатого вала используйте
специальный инструмент.
ST

499977100

КЛЮЧ ШКИВА КОЛЕНЧА-
ТОГО ВАЛА

(1) Очистите резьбу коленчатого вала при
помощи сжатого воздуха.
(2) Нанесите моторное масло на седло бол-
та шкива коленчатого вала и резьбу.
(3) Затяните болты шкива коленчатого ва-
ла.

Момент затяжки:

178 Нм (18,1 кгс-м, 131,3 фунт-сила-фут)

3) Установите крышку шкива коленчатого ва-
ла.

ПРИМЕЧАНИЕ:
Установите уплотнительное кольцо на крышку
шкива коленчатого вала.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

4) Установите клиновидные ремни. <См.
ME(H6DO)-42, УСТАНОВКА, Клиновидный ре-
мень.>

C: ПРОВЕРКА

1) Проверьте крышку шкива коленчатого вала
на предмет утечек масла и воздуха.
2) Проверьте шкив коленчатого вала на пред-
мет ослабления.

ME-02028

ME-02598

ST

ME-02598

ST

ME-02028
