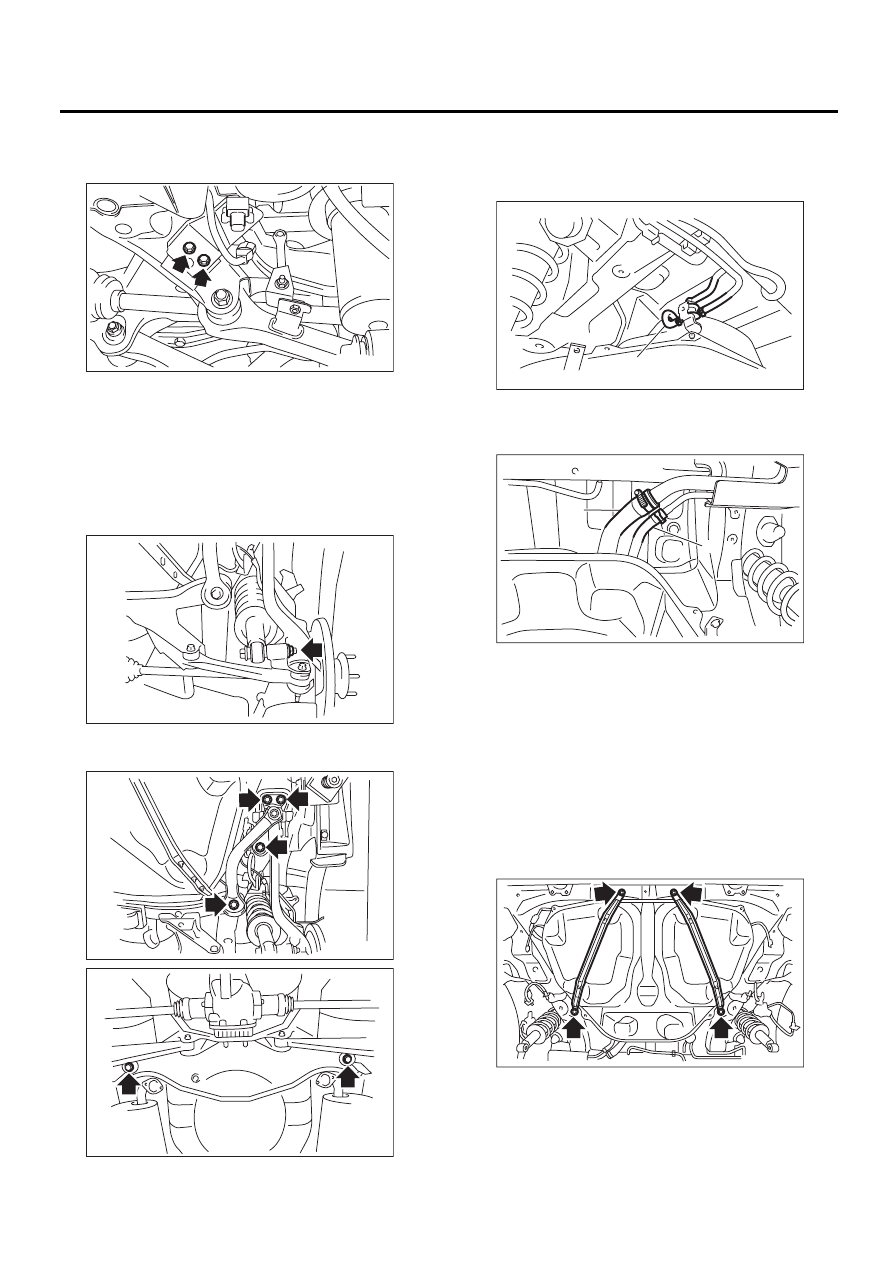

FU(H6DO)-46

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

22) Снимите кронштейн заднего датчика высо-
ты автомобиля с задней поперечной балки.
(только с левой стороны)

23) Снимите узел задней подвески.

ВНИМАНИЕ:
Для выполнения этой работы необходим
помощник.

(1) Подоприте задний дифференциал транс-
миссионным домкратом.
(2) Отверните болты, которые крепят зад-
ний амортизатор к рычагу задней подвески.

(3) Отверните болты, которые крепят узел
задней подвески к кузову.

(4) Снимите узел задней подвески.

24) Отсоедините шланг двухходового клапана
(A) от двухходового клапана и снимите двуххо-
довой клапан с кронштейна.

25) Ослабьте хомут и отсоедините от запра-
вочной трубы шланг заправочной горловины
(А) и вентиляционный шланг(В).

26) Подоприте топливный бак трансмиссион-
ным домкратом, отверните болты бандажа
топливного бака и снимите топливный бак с ав-
томобиля.

ВНИМАНИЕ:
• Для выполнения этой работы необходим
помощник.
• В топливном баке может остаться топли-
во. Это может привести к разбалансировке
левой и правой сторон. Будьте осторожны,
чтобы не уронить топливный бак при сня-
тии.

LI-00676

FU-01132

FU-01133

FU-03097

FU-01135

(A)

FU-01136

(A)

(B)

FU-03293

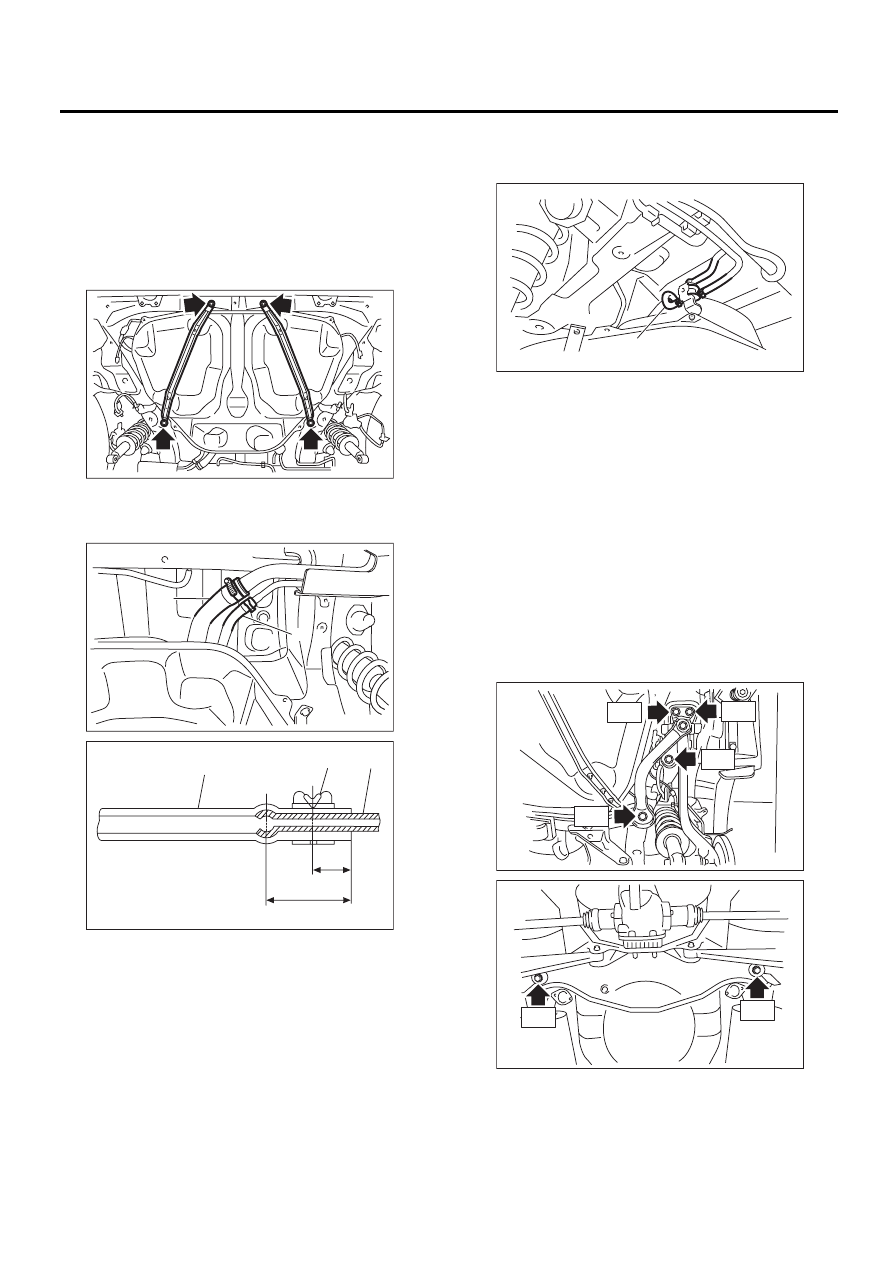

FU(H6DO)-47

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

1) Подоприте топливный бак трансмиссионным
домкратом, установите топливный бак на мес-
то и временно затяните болты бандажа топ-
ливного бака.

ВНИМАНИЕ:
Для выполнения этой работы необходим
помощник.

2) Надежно вставьте шланг топливозаправоч-
ной горловины (A) и вентиляционный шланг (B)
в указанные позиции, а затем затяните хомут.

3) Установите двухходовой клапан на кронш-
тейн и присоедините шланг двухходового кла-
пана (А) к двухходовому клапану.

4) Затяните болты бандажа топливного бака.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

5) Установите узел задней подвески.

ВНИМАНИЕ:
Для выполнения этой работы необходим
помощник.

(1) Подоприте задний дифференциал
трансмиссионным домкратом.
(2) Подоприте узел задней подвески и затя-
ните болты, которые крепят узел задней
подвески к кузову.

Момент затяжки:

T1: 125 Нм (12,7 кгс-м, 92,2 фунт-сила фут)
T2: 175 Нм (17,8 кгс-м, 129 фунт-сила фут)

(1) Шланг

(2) Зажим или хомут

(3) Трубка

FU-03293

FU-01136

(A)

(B)

FU-00104

( 1 )

( 2 )

( 3 )

L

L/2

FU-01135

(A)

FU-01150

T1

T1

T1

T1

FU-03098

T2

T2

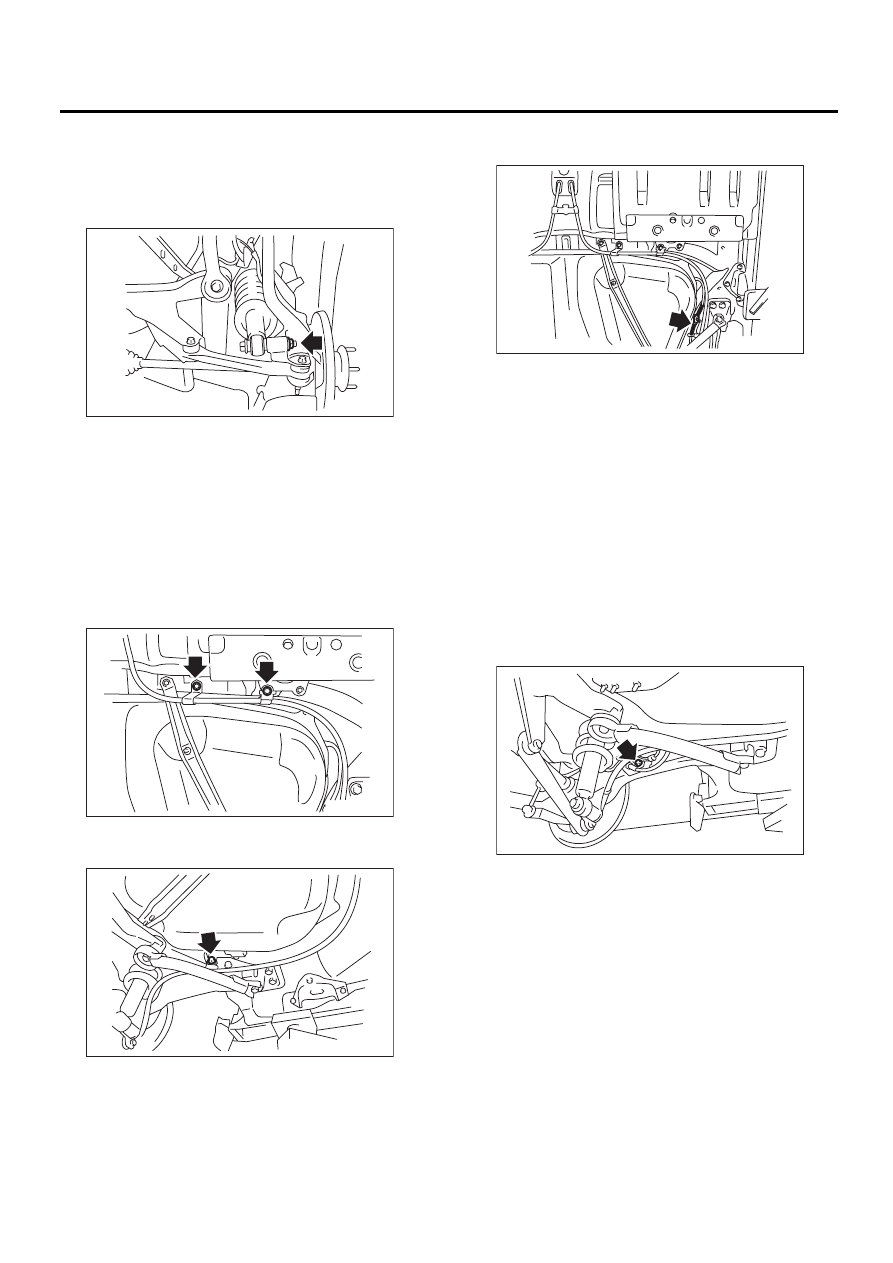

FU(H6DO)-48

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(3) Затяните болты, которые крепят задний
амортизатор к рычагу задней подвески.
<См. RS-11, УСТАНОВКА, Задний рычаг.>

Момент затяжки:

62 Нм (6,3 кгс-м, 45,7 фунт-сила фут)

6) Установите задний датчик высоты автомо-
биля. (только с левой стороны)

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

7) Установите разъем заднего датчика высоты
автомобиля. (только с левой стороны)
8) Затяните болты, которые крепят хомут тро-
са стояночного тормоза.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

9) Подключите разъем к датчику скорости зад-
него колеса системы ABS.

10) Установите теплозащитный экран.
11) Установите карданный вал. <См. DS-11,
УСТАНОВКА, Карданный вал.>
12) Установите заднюю выхлопную трубу. <См.
EX(H6DO)-7, УСТАНОВКА, Задняя выхлопная
труба.>
13) Опустите автомобиль.
14) Присоедините трос стояночного тормоза к
узлу стояночного тормоза. <См. PB-7, УСТА-
НОВКА, Узел стояночного тормоза (задний
дисковый тормоз).>
15) Установите суппорт заднего тормоза.
16) Затяните болты, которые крепят опорный
кронштейн заднего тормозного шланга.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

17) Установите задние колеса.

Момент затяжки:

100 Нм (10,2 кгс-м, 73,8 фунт-сила-фут)

FU-01132

FU-02895

FU-02896

FU-02894

FU-01128

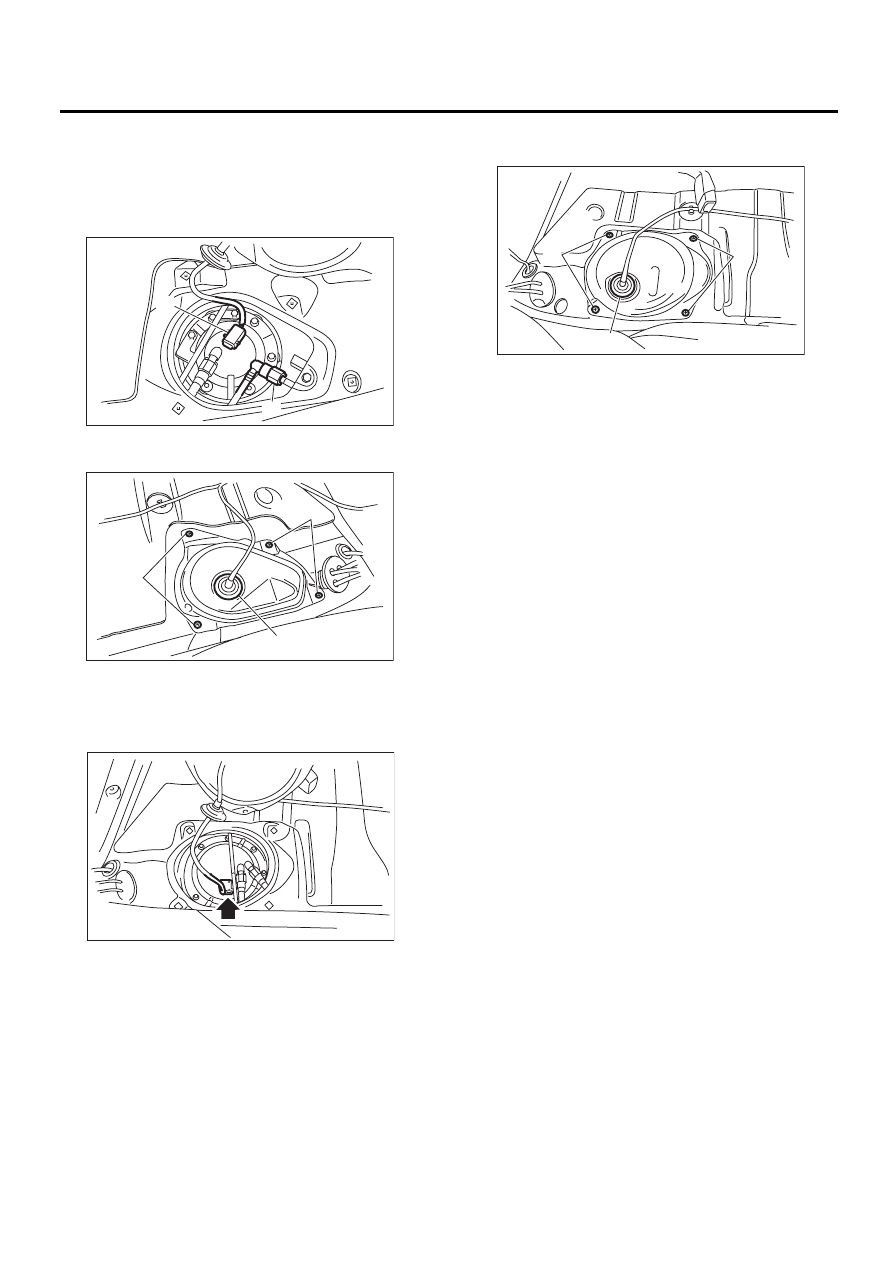

FU(H6DO)-49

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

18) Подключите разъем (А) к вспомогательно-
му датчику уровня топлива.
19) Присоедините быстроразъемный соедини-
тель (В) на магистрали подачи топлива. <См.
FU(H6DO)-60, УСТАНОВКА, Магистрали пода-
чи и отвода паров топлива.>

20) Установите крышку сервисного отверстия
вспомогательного датчика уровня топлива.

21) Подключите разъем к топливному насосу.

22) Установите крышку сервисного отверстия
топливного насоса.

23) Установите заднее сиденье.
24) Установите предохранитель топливного
насоса в главный блок предохранителей.
25) Присоедините провод массы к аккумулято-
ру.
26) Проверьте углы установки колес и отрегу-
лируйте при необходимости.
27) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. <См. LI-17, ПРОЦЕДУРА,
Система автоматической регулировки уровня
светового пучка фар.>

C: ПРОВЕРКА

1) Проверьте, не имеются ли на топливном ба-
ке отверстия, трещины либо иные поврежде-
ния.
2) Убедитесь в отсутствии трещин на топлив-
ных шлангах и топливных трубках, а также про-
верьте, чтобы их соединения были затянуты.

(A) Болт

(B) Проходная изолирующая втулка

(A)

(B)

FU-02853

FU-01126

(B)

(A)

(A)

FU-02852

(A) Болт

(B) Проходная изолирующая втулка

FU-01124

(A)

(B)

(A)
