Subaru Legacy (2008 год). Руководство - часть 442

FU(H6DO)-50

Заправочная труба

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

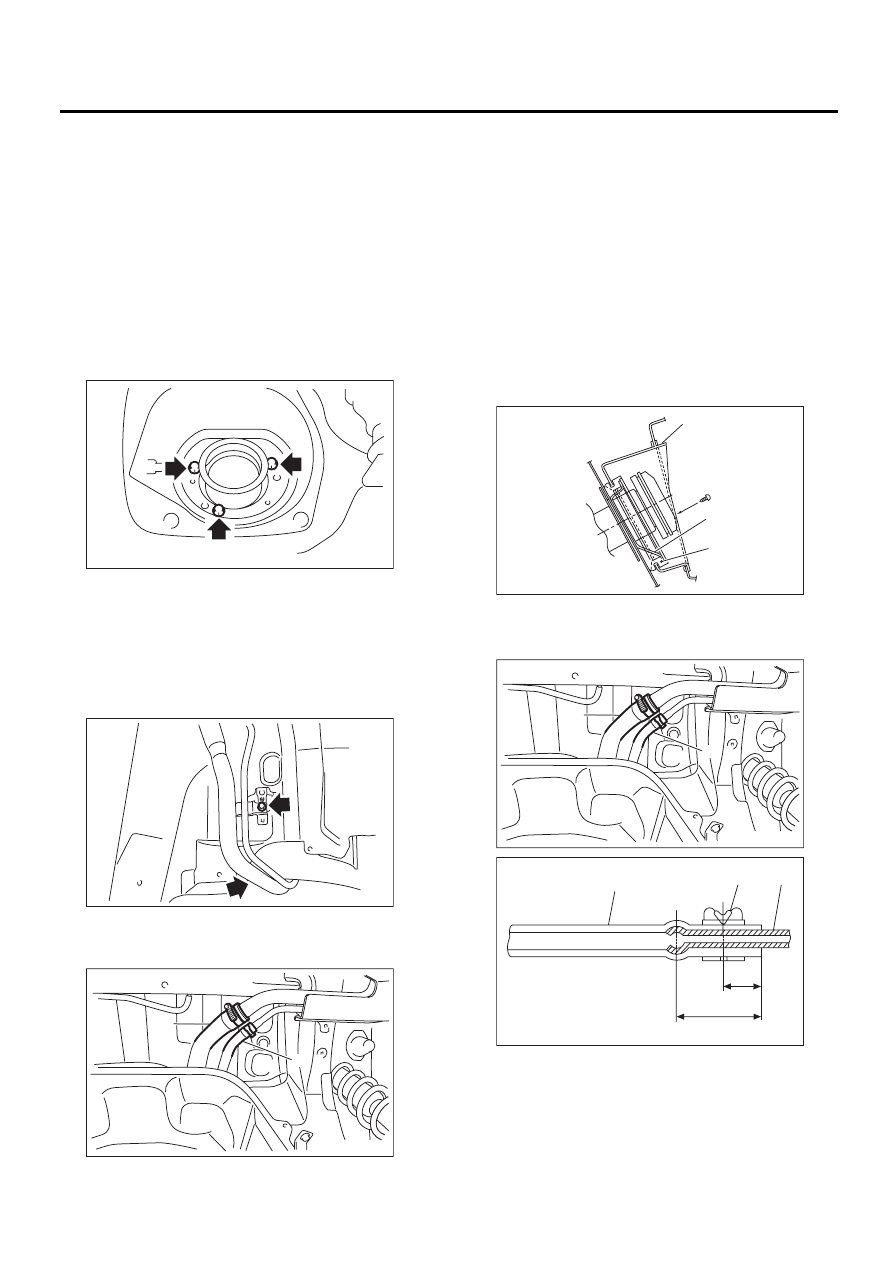

26.Заправочная труба

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.
ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Слейте топливо из топливного бака. <См.
FU(H6DO)-42, СЛИВ ТОПЛИВА (ПРИ ПОМОЩИ
SUBARU SELECT MONITOR), ПРОЦЕДУРА,
Топливо.>
2) Отверните винты, которые крепят прокладку.

3) Снимите правое заднее колесо.
4) Поднимите автомобиль на подъемнике.
5) Снимите брызговик. <См. EI-30, СНЯТИЕ,
Брызговик.>
6) Снимите задний подрамник. <См. RS-23,
СНЯТИЕ, Задний подрамник.>
7) Отверните болты, которые крепят кронш-
тейн заправочной трубы к кузову.

8) Ослабьте хомут и отсоедините от заправоч-
ной трубы шланг заправочной горловины (А) и
вентиляционный шланг(В).

9) Снимите заправочную трубу, выводя ее под
автомобиль.

B: УСТАНОВКА

1) Откройте люк заправочной горловины.
2) Установите поддон (А) вместе с резиновым
уплотнением (C) и вставьте заправочную трубу
в отверстие с внутренней стороны фартука.
3) Совместите отверстия в горловине запра-
вочной трубы, установите манжету (В) и затя-
ните винты.

ПРИМЕЧАНИЕ:
Если края резинового уплотнения загибаются
вовнутрь, то выправите их отверткой с плос-
ким жалом.

4) Надежно вставьте шланг топливозаправоч-
ной горловины (A) и вентиляционный шланг (B)
в указанные позиции, а затем затяните хомут.

FU-00095

FU-01139

FU-01136

(A)

(B)

(1) Шланг

(2) Зажим или хомут

(3) Трубка

FU-00103

(A)

(C)

(B)

FU-01136

(A)

(B)

FU-00104

( 1 )

( 2 )

( 3 )

L

L/2

FU(H6DO)-51

Заправочная труба

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

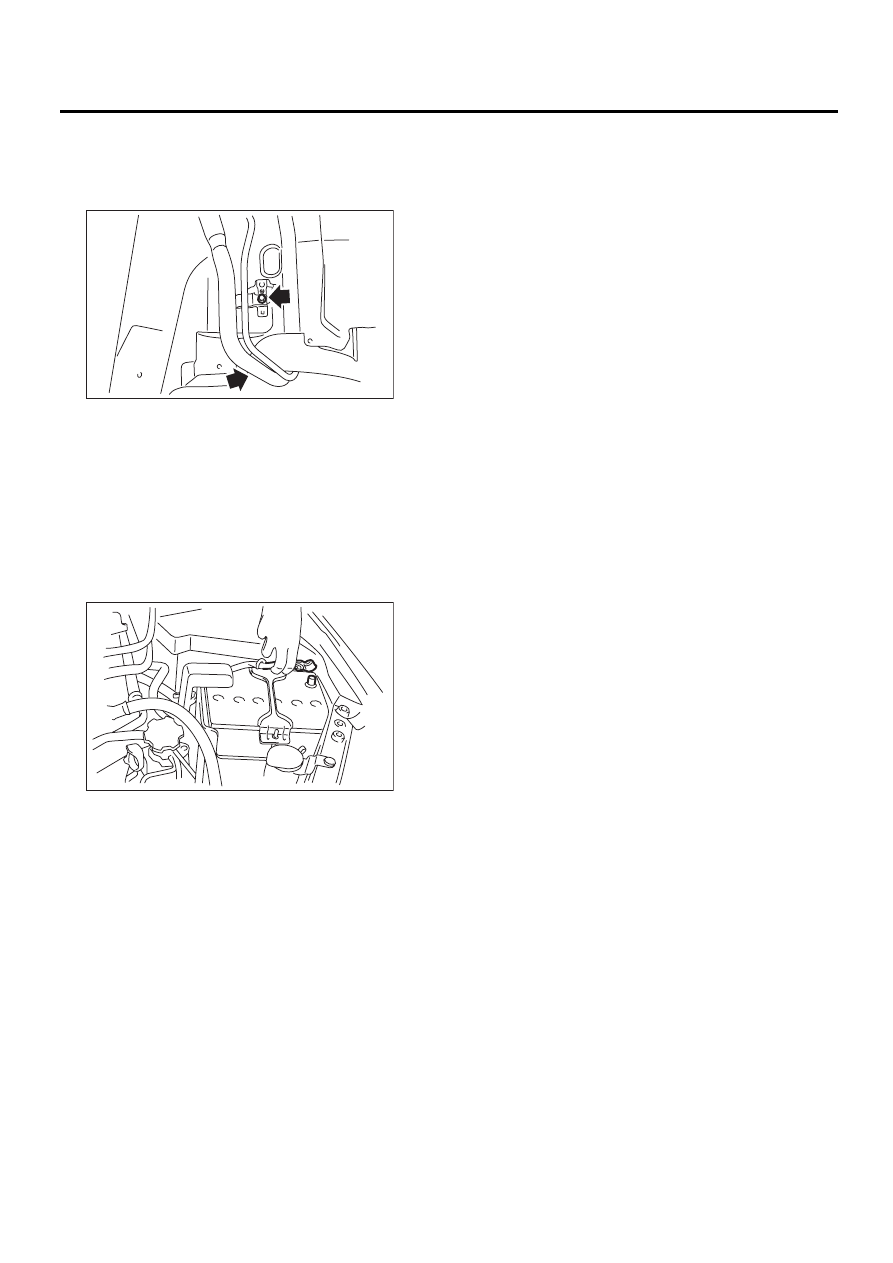

5) Затяните болты, которые крепят кронштейн
заправочной трубы к кузову.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

6) Установите задний подрамник. <См. RS-24,
УСТАНОВКА, Задний подрамник.>
7) Установите брызговик. <См. EI-30, УСТА-
НОВКА, Брызговик.>
8) Опустите автомобиль.
9) Установите правое заднее колесо.

Момент затяжки:

100 Нм (10,2 кгс-м, 73,8 фунт-сила-фут)

10) Присоедините провод массы к аккумулято-
ру.

FU-01139

IN-00203

FU(H6DO)-52

Топливный насос

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

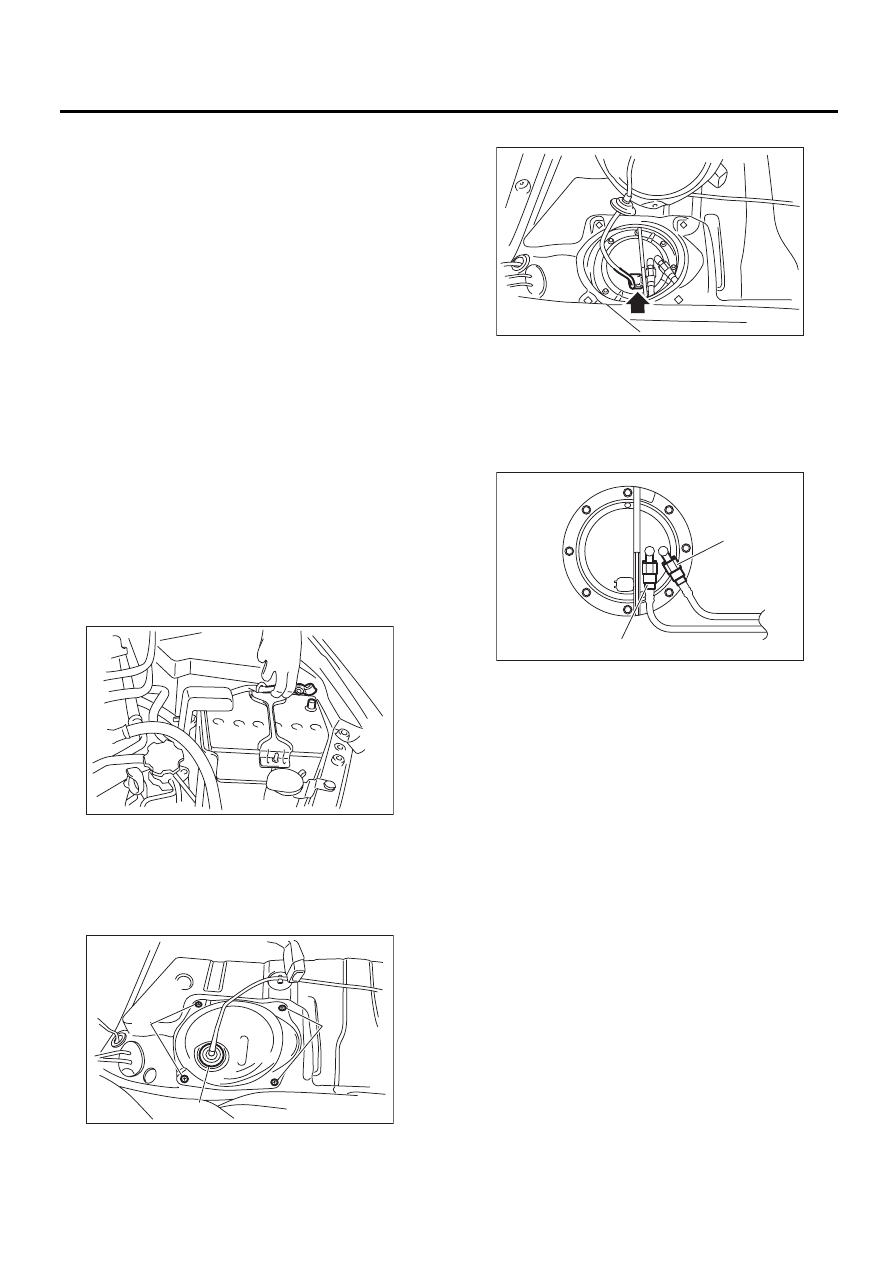

27.Топливный насос

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топли-
во.
• Если указатель уровня топлива показы-
вает, что топливный бак заполнен более
чем на 2/3, то чтобы не пролить топливо, ра-
боту необходимо выполнять после слива
топлива.

ПРИМЕЧАНИЕ:
Узел топливного насоса состоит из топливного
насоса, топливного фильтра и датчика уровня
топлива.
1) Снимите давление в топливной системе.
<См. FU(H6DO)-42, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Слейте топливо. <См. FU(H6DO)-42, СЛИВ
ТОПЛИВА (ПРИ ПОМОЩИ SUBARU SELECT
MONITOR), ПРОЦЕДУРА, Топливо.>
3) Отсоедините провод массы от аккумулятора.

4) Снимите заднее сиденье.
5) Снимите крышку сервисного отверстия.

(1) Отверните болт (А).
(2) Протолкните проходную изолирующую
втулку (В) вниз и снимите крышку сервисно-
го отверстия.

6) Отсоедините разъем от топливного насоса.

7) Отсоедините быстроразъемный соединитель,
а затем отсоедините шланг подачи топлива и
шланг струйного насоса. <См. FU(H6DO)-59,
СНЯТИЕ, Магистрали подачи топлива и отвода
паров топлива.>
8) Отверните гайки, которые крепят узел топ-
ливного насоса к топливному баку.

9) Снимите узел топливного насоса с топливно-
го бака.

IN-00203

FU-01124

(A)

(B)

(A)

(A) Шланг подачи топлива

(B) Шланг струйного насоса

FU-02852

(A)

(B)

FU-02670

FU(H6DO)-53

Топливный насос

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

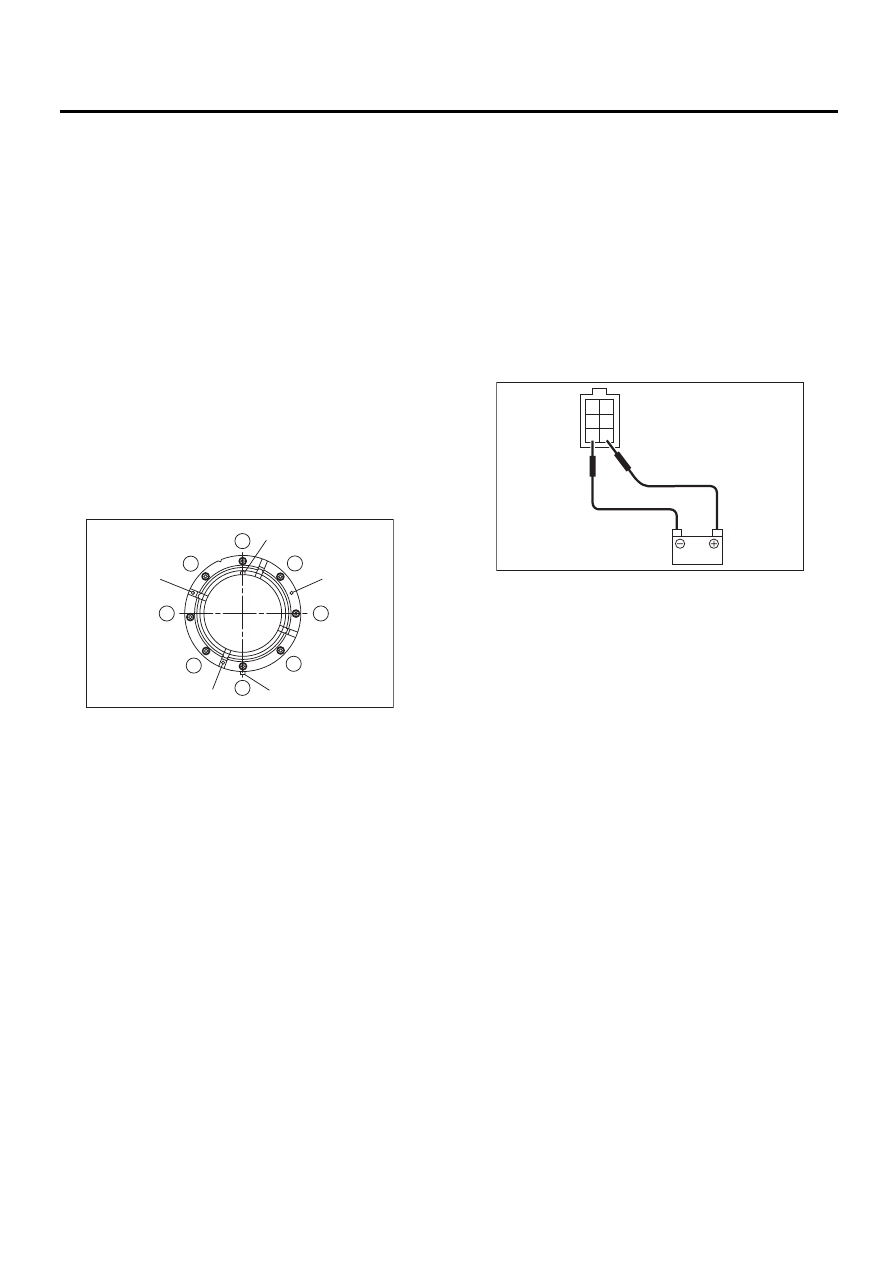

B: УСТАНОВКА

Обязательно следуйте приведенным ниже инс-
трукциям и выполняйте процедуры в порядке,
обратном порядку снятия.
• Перед установкой убедитесь, что на сопря-
женных поверхностях нет топлива или инород-
ных частиц.
• Производите установку таким образом, что-
бы выступ (A) прокладки был направлен в сто-
рону передней части автомобиля.
• Вставьте выступ (B) прокладки в верхнюю
пластину. (3 места)
• Совместите выступ (C) узла топливного на-
соса с вырезом на верхней пластине.
• Затяните гайки и болты на указанный мо-
мент затяжки в указанном на рисунке порядке.

ПРИМЕЧАНИЕ:
Используйте новую прокладку и фиксатор.

Момент затяжки:

4,4 Нм (0,45 кгс-м, 3,2 фунт-сила-фут)

C: ПРОВЕРКА

Подсоедините провода к клеммам разъема
топливного насоса и подайте питание от акку-
мулятора, чтобы убедиться, что насос работа-
ет.

ОСТОРОЖНО:
• Насухо вытрите топливо.
• Держите аккумулятор как можно дальше
от топливного насоса.
• Обязательно подавайте и отключайте пи-
тание только со стороны аккумулятора.
• Не допускайте продолжительной работы
топливного насоса в холостом режиме.

FU-02835

1

2

3

4

5

6

7

8

(C)

(B)

(B)

(B)

(A)

2
4
6

1
3
5

FU-01330
