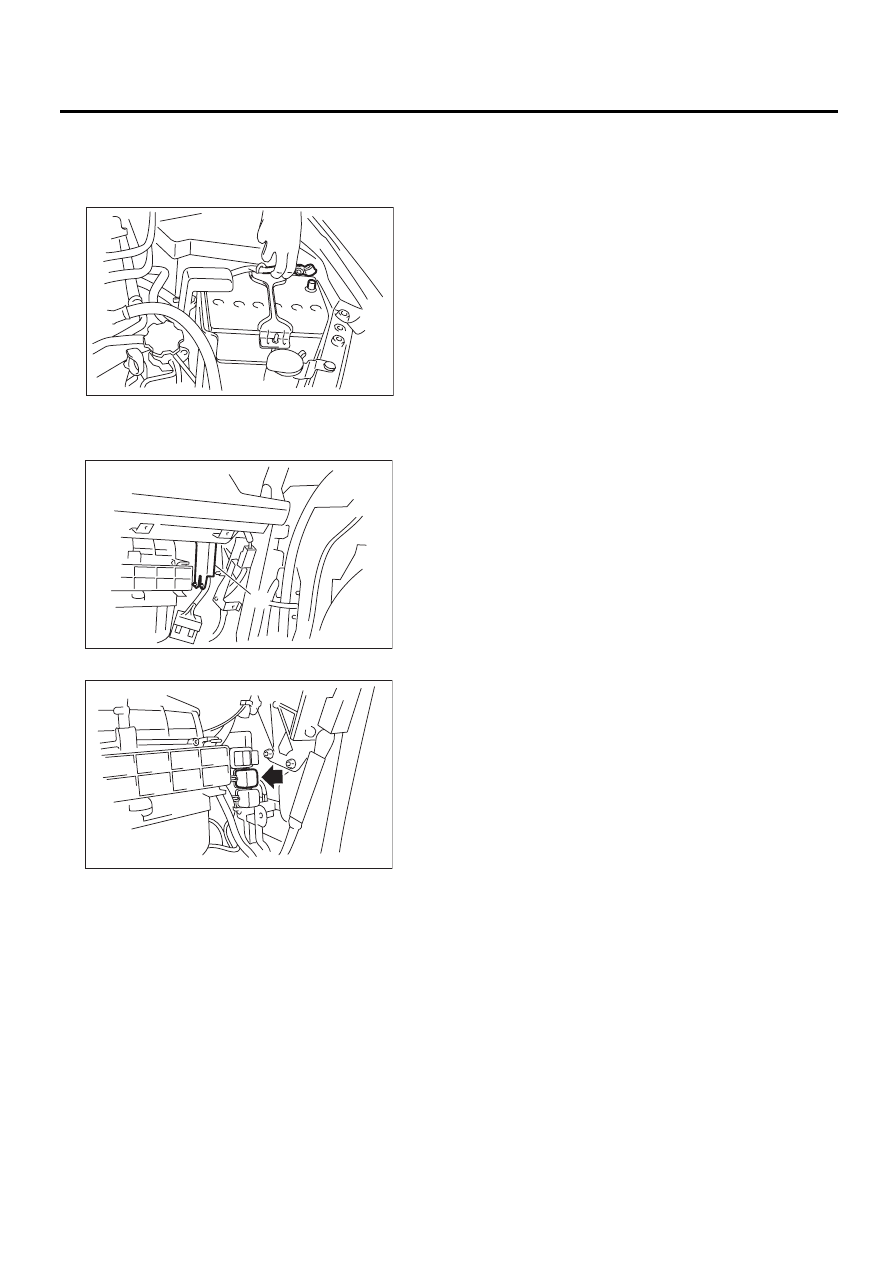

FU(H6DO)-38

Главное реле

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

20.Главное реле

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите отделение для перчаток. <См. EI-54,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите крышку проводки (А).

4) Отсоедините разъемы от главного реле.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

IN-00203

(A)

FU-02092

FU-02406

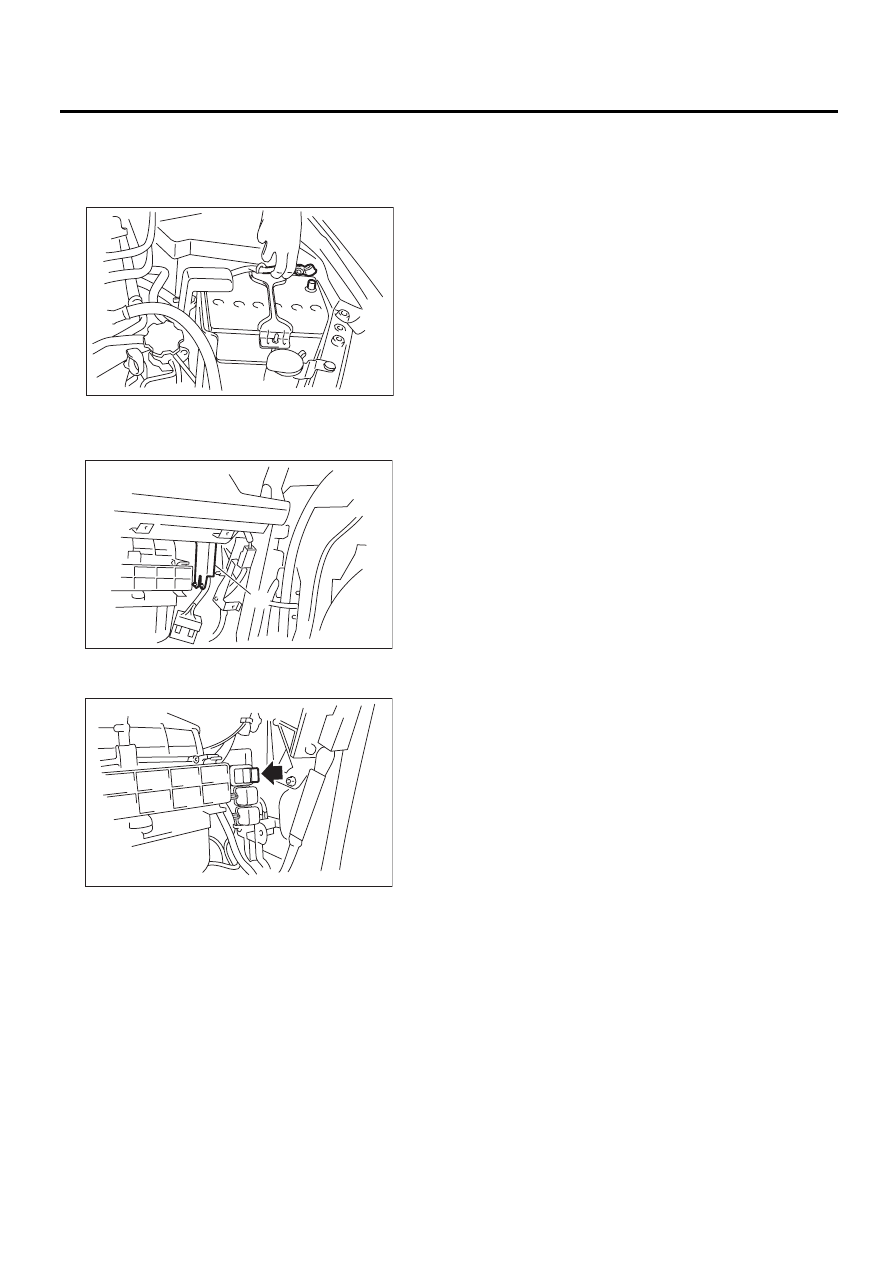

FU(H6DO)-39

Реле топливного насоса

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

21.Реле топливного насоса

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите отделение для перчаток. <См. EI-54,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите крышку проводки (А).

4) Отсоедините разъем от реле топливного на-
соса.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

IN-00203

(A)

FU-02092

FU-02407

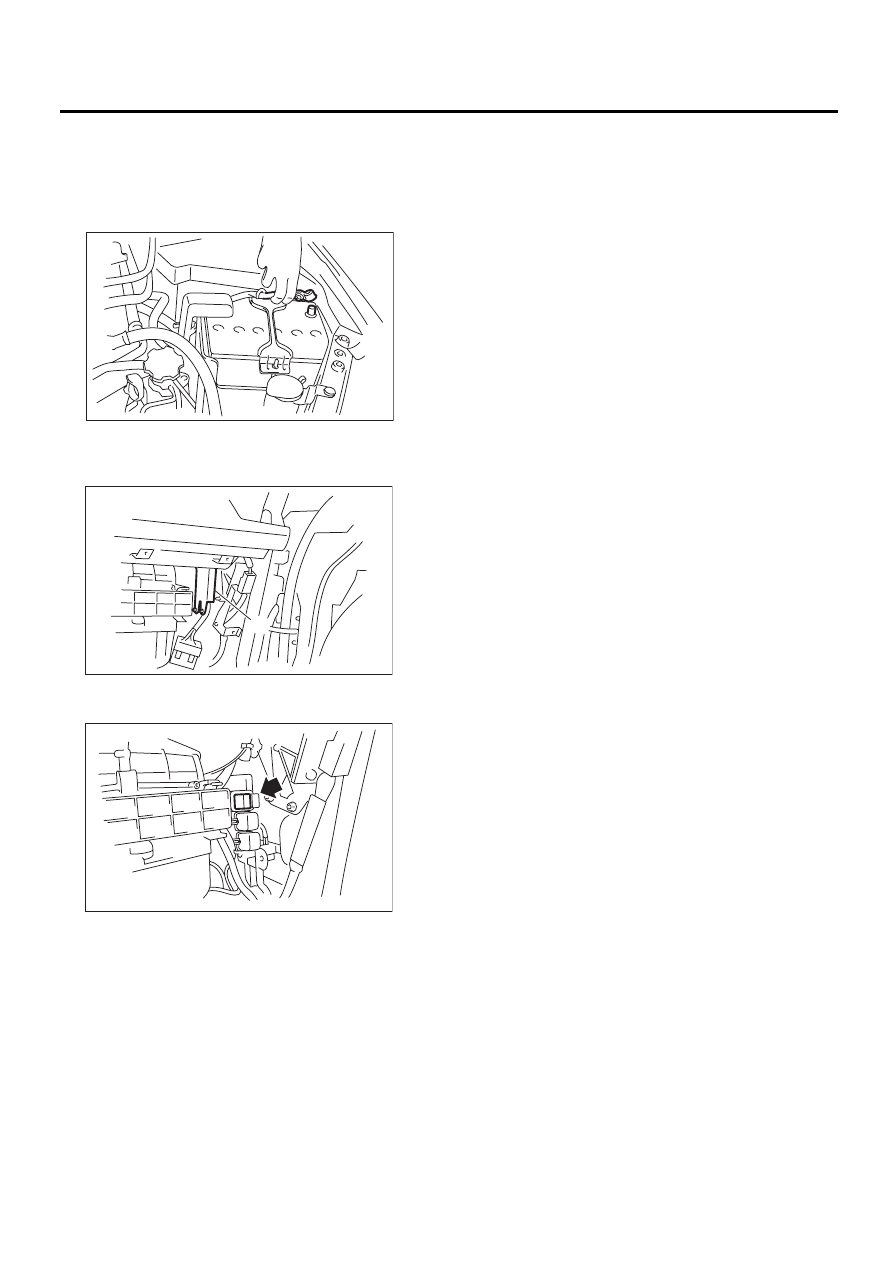

FU(H6DO)-40

Реле электронной дроссельной заслонки

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

22.Реле электронной

дроссельной заслонки

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите отделение для перчаток. <См. EI-54,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите крышку проводки (А).

4) Отсоедините разъем от реле электронной
дроссельной заслонки.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

IN-00203

(A)

FU-02092

FU-02408

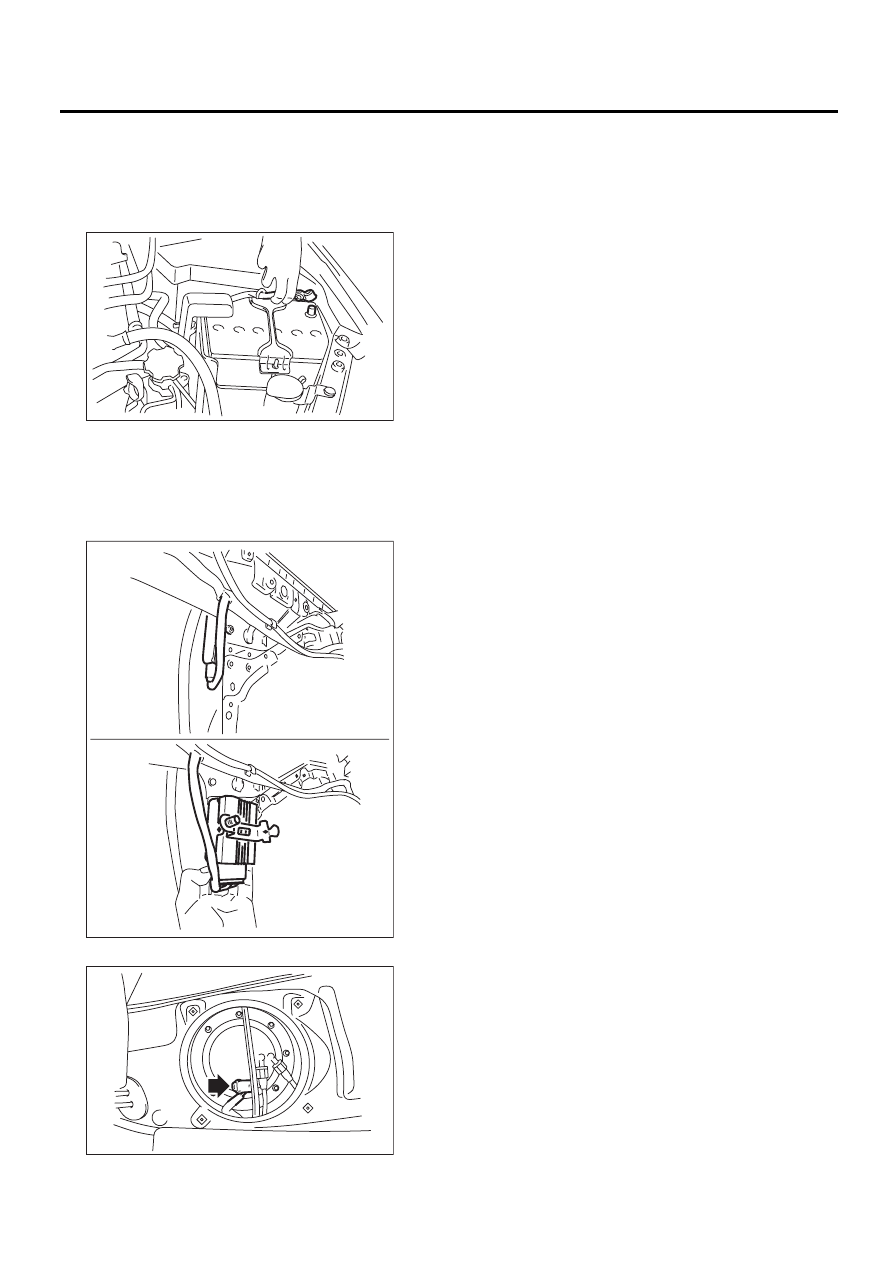

FU(H6DO)-41

Блок управления топливным насосом

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

23.Блок управления

топливным насосом

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите внутреннюю отделку задней чет-
верти. <См. EI-66, СНЯТИЕ, Внутренняя отде-
лка задней четверти.>
3) Снимите блок управления топливным насо-
сом.
• Модель Универсал

• Модель Седан

4) Отсоедините разъем от блока управления
топливным насосом.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

5 Нм (0,51 кгс-м, 3,7 фунт-сила-фут)

IN-00203

FU-03220

FU-03221
