FU(H6DO)-6

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

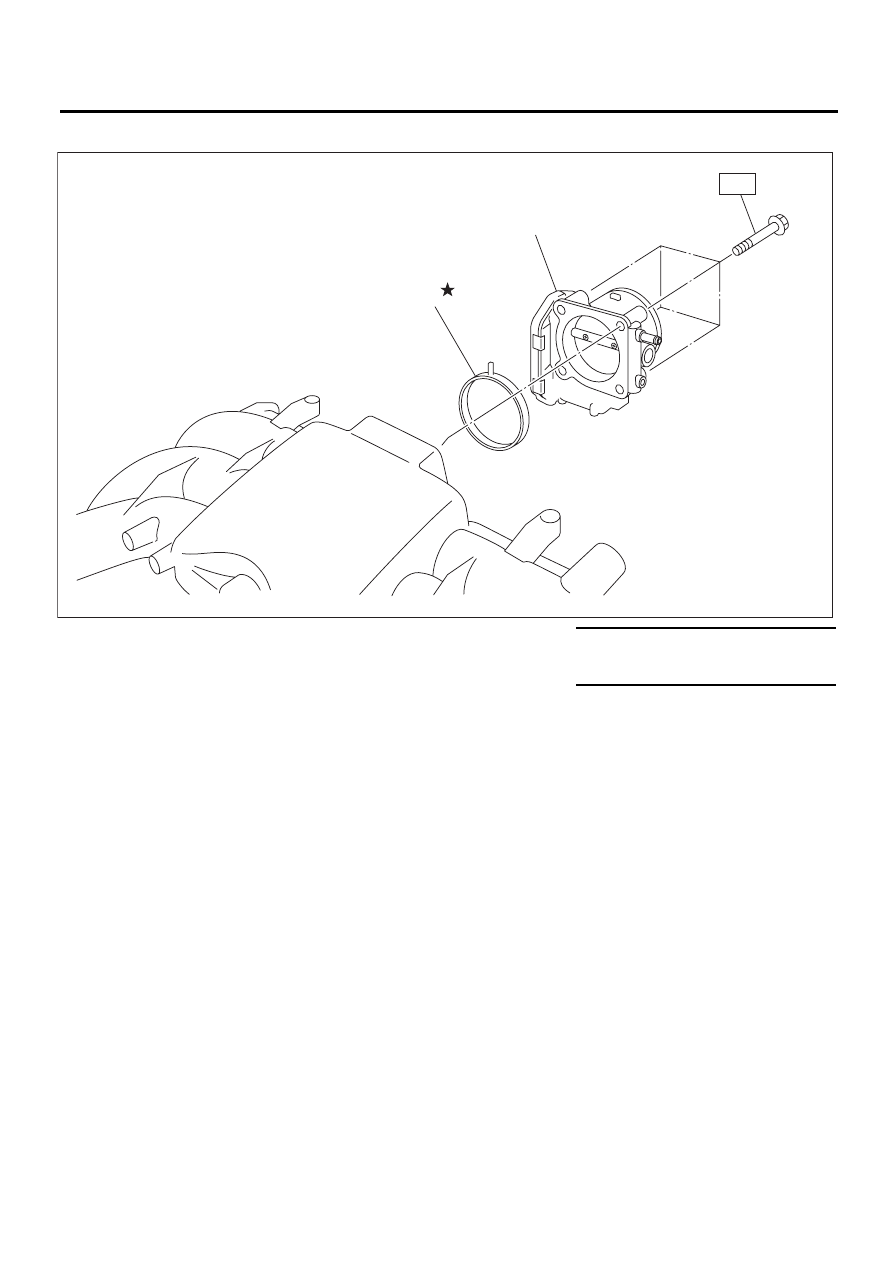

3. СИСТЕМА ВПУСКА ВОЗДУХА

(1)

Уплотнительное кольцо

(2)

Корпус дроссельной заслонки

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)









T: 8 (0,8, 5,9)

FU-02109

(1)

(2)

T

FU(H6DO)-7

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

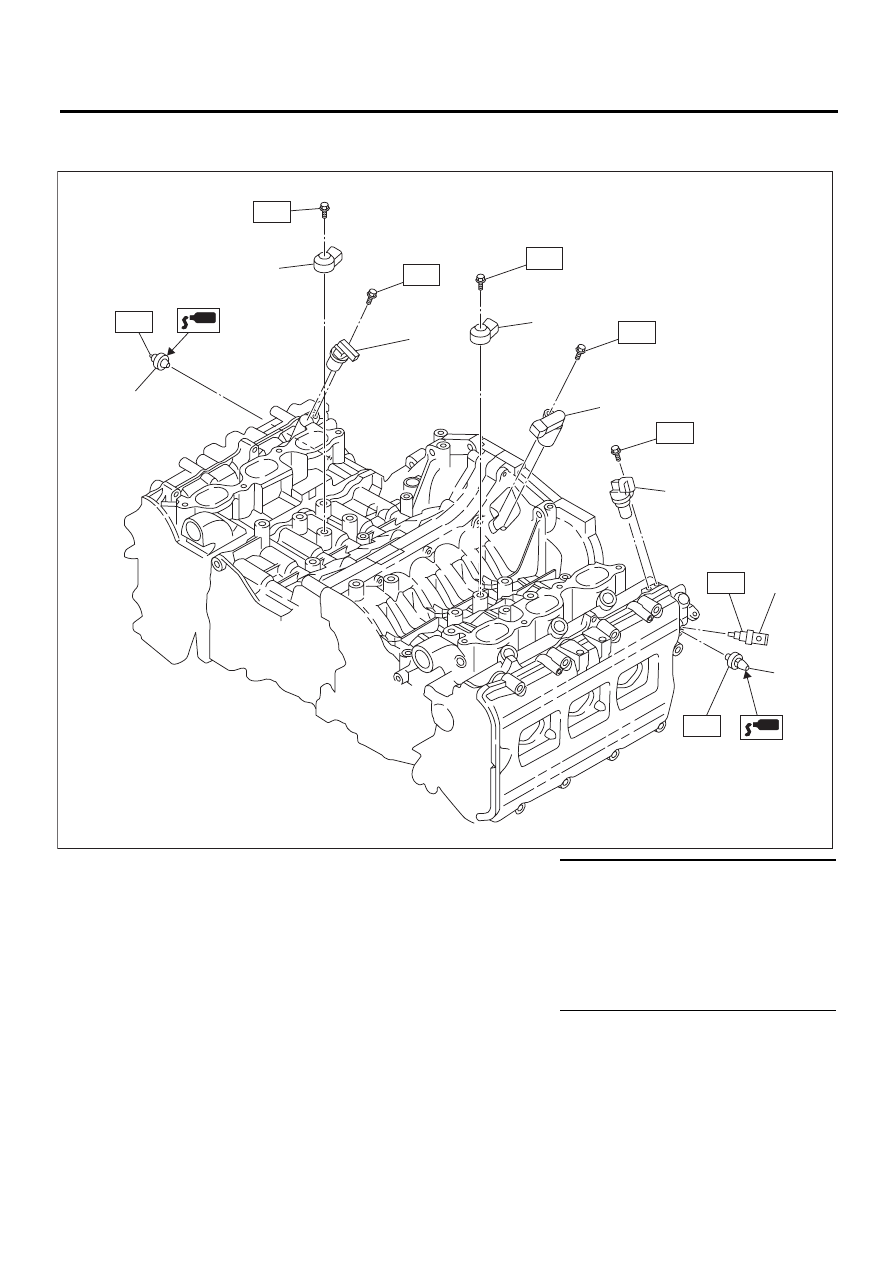

4. ДАТЧИКИ УГЛА ПОВОРОТА КОЛЕНЧАТОГО ВАЛА, ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА И ДЕТОНАЦИИ

(1)

Датчик угла поворота ко-
ленчатого вала

(6)

Правый диагностический датчик
давления масла системы управле-
ния изменением подъема клапанов

Момент затяжки: Нм (кгс-м, фунт-сила-
фут)

(2)

Правый датчик детонации

T1: 6,4 (0,65, 4,7)

(3)

Левый датчик детонации

(7)

Левый диагностический датчик
давления масла системы управле-
ния изменением подъема клапанов

T2: 17 (1,7, 12,5)

(4)

Правый датчик положения
распределительного вала

T3: 22 (2,2, 16,2)

(5)

Левый датчик положения
распределительного вала

(8)

Датчик температуры масла

T4: 25 (2,5, 18,4)

FU-02110

(6)

(4)

T2

T1

(3)

T4

(1)

(8)

T1

T3

(5)

T1

(2)

T4

(7)

T2

FU(H6DO)-8

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

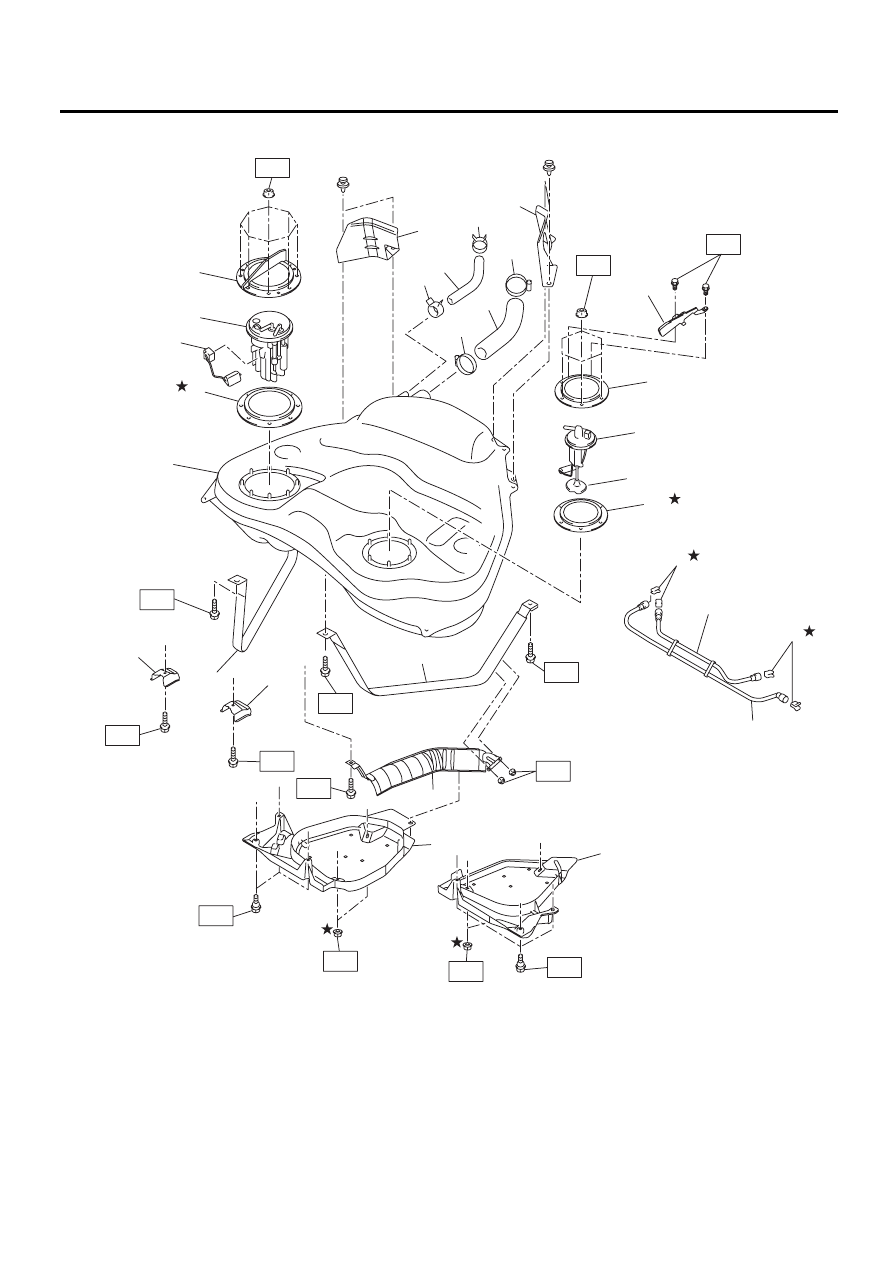

5. ТОПЛИВНЫЙ БАК

FU-02901

T1

T1

(12)

(26)

T4

T4

T3

T3

T3

T2

T3

T3

T4

(16)

(14)

(15)

(15)

(17)

(18)

(19)

(17)

(6)

(22)

(4)

(3)

(23)

(24)

(5)

(2)

(20)

(21)

(11)

(25)

(13)

(7)

(10)

(9)

(1)

T2

T3

(22)

T1

(8)

FU(H6DO)-9

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1)

Топливный бак

(12)

Верхняя пластина вспомогатель-
ного датчика уровня топлива

(23) Теплозащитный экран

(2)

Правый бандаж топливного бака

(13)

Прокладка вспомогательного
датчика уровня топлива

(24) Правый щиток топливного ба-

ка (передний)

(3)

Левый бандаж топливного бака

(14)

Шланг заправочной горловины

(25) Фильтр вспомогательного дат-

чика уровня топлива

(4)

Трубка подачи

(15)

Хомут

(26) Защита вспомогательного дат-

чика уровня топлива

(5)

Левый щиток топливного бака
(передний)

(16)

Вентиляционный шланг





(6)

Трубка струйного насоса

(17)

Зажим

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(7)

Узел топливного насоса

(18)

Правый щиток топливного бака
(задний)

T1: 4,4 (0,45, 3,2)

(8)

Верхняя пластина топливного
насоса

(19)

Левый щиток топливного бака
(задний)

T2: 9 (0,9, 6,6)

(9)

Прокладка топливного насоса

(20)

Правый стопор

T3: 17,5 (1,78, 12,9)

(10)

Датчик уровня топлива

(21)

Левый стопор

T4: 33 (3,4, 24,3)

(11)

Вспомогательный датчик уровня
топлива

(22)

Фиксатор
