FU(H6DO)-2

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Топливный бак

Объем

64 л (16,9 галлонов США, 14,1 британских галлонов)

Место установки

Под задним сиденьем

Топливный насос

Тип

Центробежный

Отключение при давлении на
выходе

550 — 850 кПа (5,61 — 8,67 кгс/см

2

, 79,8 — 123,3 фунтов/кв. дюйм)

Производительность насоса

155 л (41 галлон США, 34,1 британских галлонов)/ч или более

[12 В при 300 кПа (3,06 кгс/см

2

, 43,5 фунтов/кв. дюйм)]

Топливный фильтр

Расположен в баке

FU(H6DO)-3

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

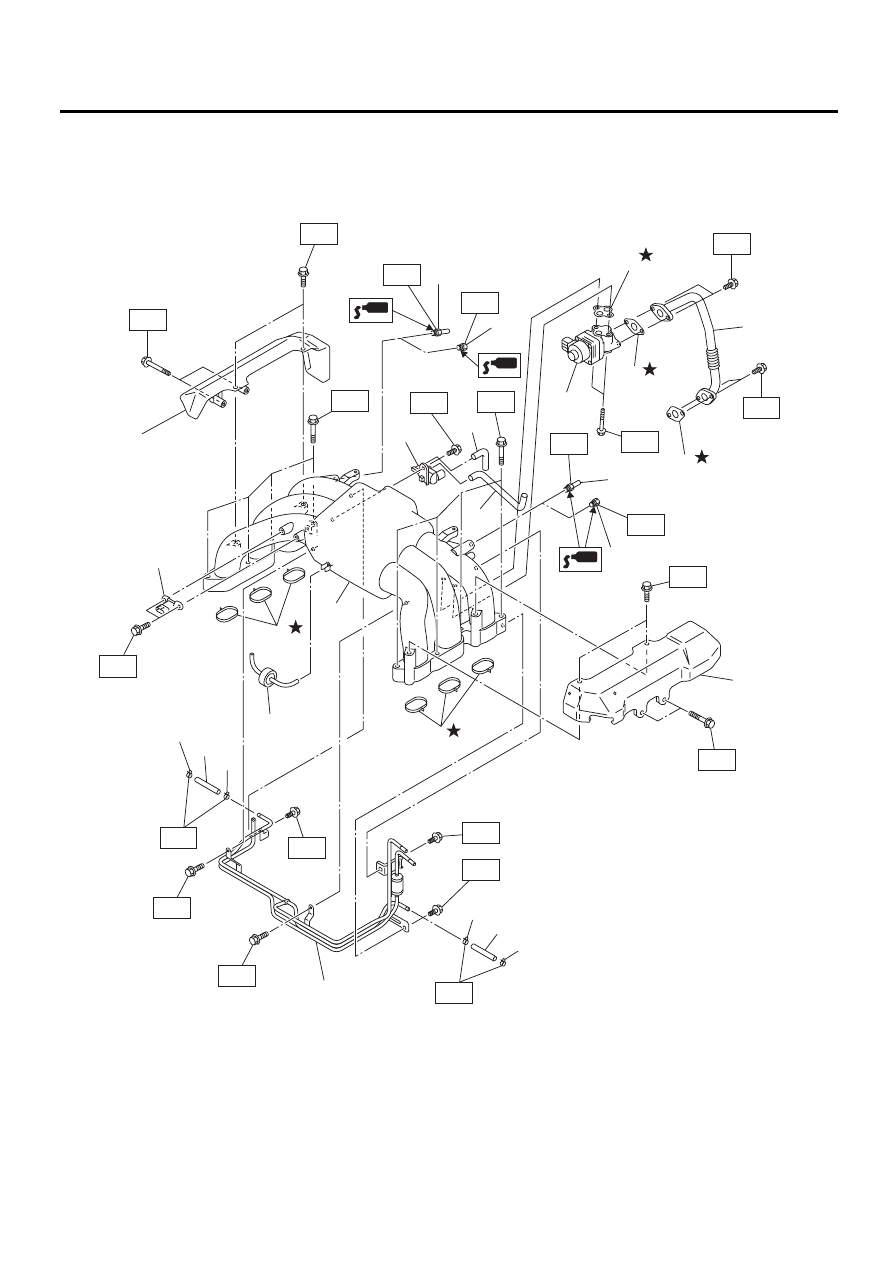

B: УЗЕЛ

1. ВПУСКНОЙ КОЛЛЕКТОР

T2

T2

T4

T3

T5

T4

T4

T4

T4

T5

(5)

(6)

(9)

(2)

(16)

(17)

(15)

(17)

(12)

(2)

T2

T2

T2

T3

(10)

T3

(9)

T3

(10)

(11)

(18)

T1

T2

T2

(14)

(13)

(14)

(14)

(13)

(14)

T1

(4)

(3)

T2

T4

(7)

(8)

(1)

FU-03015

FU(H6DO)-4

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1)

Впускной коллектор

(10) Пробка

(18) Трубка рециркуляции выхлоп-

ных газов (Кроме модели КА)

(2)

Уплотнительное кольцо

(11) Левый щиток топливной трубки

(3)

Датчик абсолютного давления в
коллекторе

(12) Узел топливной трубки

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(4)

Фильтр

(13) Шланг

T1: 1,25 (0,13, 0,94)

(5)

Правый щиток топливной трубки

(14) Хомут

T2: 6,4 (0,65, 4,7)

(6)

Электромагнитный клапан управ-
ления продувкой адсорбера

(15) Клапан рециркуляции выхлоп-

ных газов (Кроме модели КА)

T3: 17 (1,7, 12,5)

(7)

Шланг

(16) Прокладка (Кроме модели KA)

T4: 19 (1,9, 14,0)

(8)

Шланг

(17) Прокладка (Кроме модели KA)

T5: 25 (2,5, 18,4)

(9)

Штуцер

FU(H6DO)-5

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

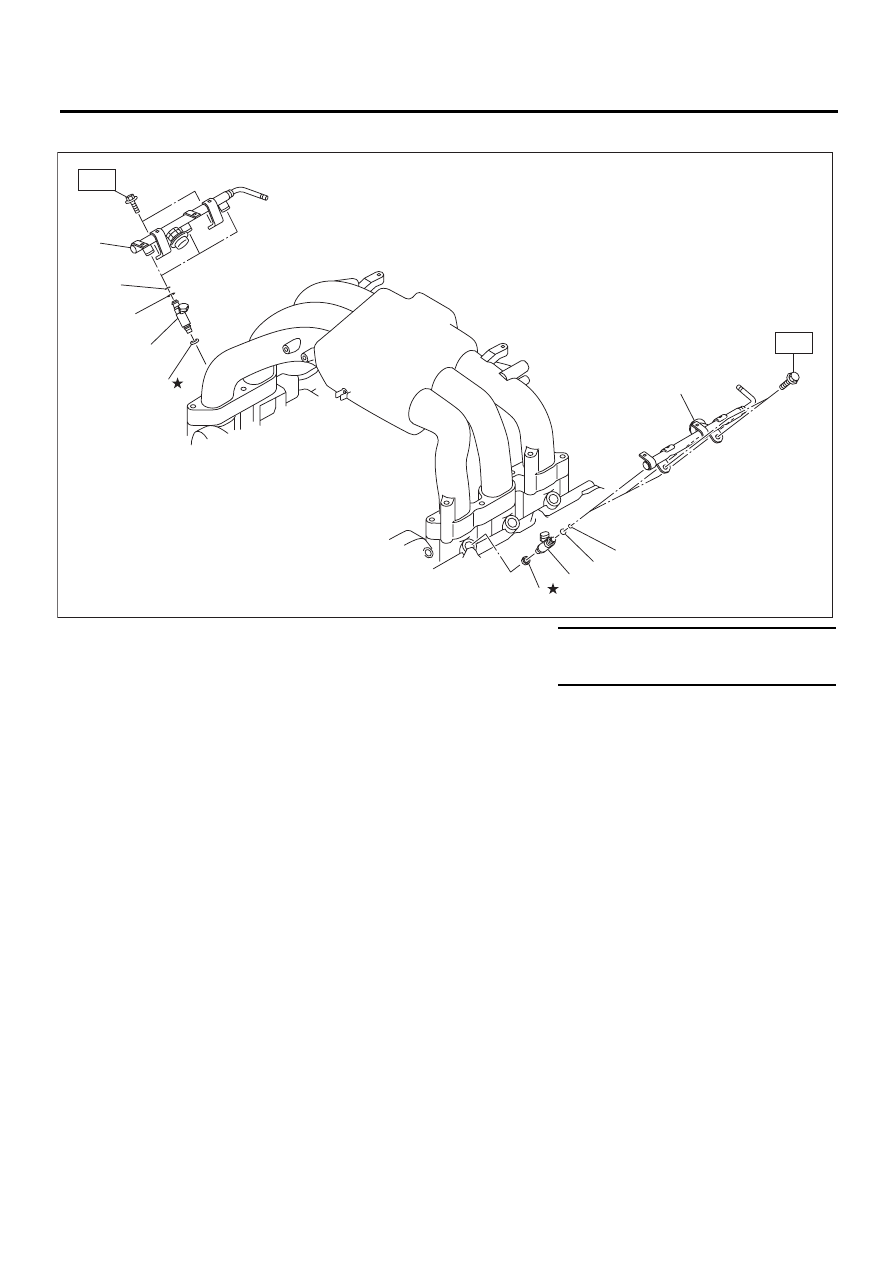

2. ТОПЛИВНЫЙ ИНЖЕКТОР

(1)

Левая трубка топливного
инжектора

(4)

Резиновая прокладка инжектора

Момент затяжки: Нм (кгс-м, фунт-сила-
фут)

(2)

Изолятор

(5)

Уплотнительное кольцо

T: 19 (1,9, 14,0)

(3)

Топливный инжектор

(6)

Правая трубка топливного инжек-
тора





 FU-02561

(6)

T

T

(5)

(4)

(3)

(2)

(2)

(3)

(4)

(5)

(1)
