Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CY:КДН P2441 ЗАЛИПАНИЕ В ЗАКРЫТОМ СОСТОЯНИИ

ПЕРЕКЛЮЧАЮЩЕГО КЛАПАНА СИСТЕМЫ ПОДАЧИ ВТОРИЧНОГО
ВОЗДУХА (БАНК 1)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P2440. <См. EN(H4DOTC)(diag)-257,
КДН P2440 ЗАЛИПАНИЕ В ОТКРЫТОМ СОСТОЯНИИ ПЕРЕКЛЮЧАЮЩЕГО КЛАПАНА СИСТЕМЫ
ПОДАЧИ ВТОРИЧНОГО ВОЗДУХА (БАНК 1), Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

12 ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-

ЕМОМ РЕЛЕ КЛАПАНА ПОДАЧИ ВТОРИЧНОГО
ВОЗДУХА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от ECM.
3) Измерьте сопротивление в проводке между
ECM и разъемом реле клапана подачи вторичного
воздуха.

Разъем и клемма

(B136) № 30 — (F9) № 2:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к ша-
гу 13.

Устраните разрыв це-
пи в проводке между
ECM и разъемом реле
насоса вторичного
воздуха.

13 ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-

ЕМОМ РЕЛЕ КЛАПАНА ПОДАЧИ ВТОРИЧНОГО
ВОЗДУХА.
Измерьте сопротивление между разъемом реле кла-
пана подачи вторичного воздуха и массой кузова.

Разъем и клемма

(F9) № 2 — Масса кузова:

Сопротивление со-
ставляет 1 МОм или
более?

Устраните пло-
хой контакт в
разъеме ECM.

Устраните короткое
замыкание на массу в
проводке между ECM
и разъемом реле на-
соса вторичного воз-
духа.

Шаг

Проверка

Да

Нет

EN(H4DOTC)(diag)-261

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CZ:КДН P2444 ЗАЛИПАНИЕ ВО ВКЛЮЧЕННОМ СОСТОЯНИИ НАСОСА

СИСТЕМЫ ПОДАЧИ ВТОРИЧНОГО ВОЗДУХА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

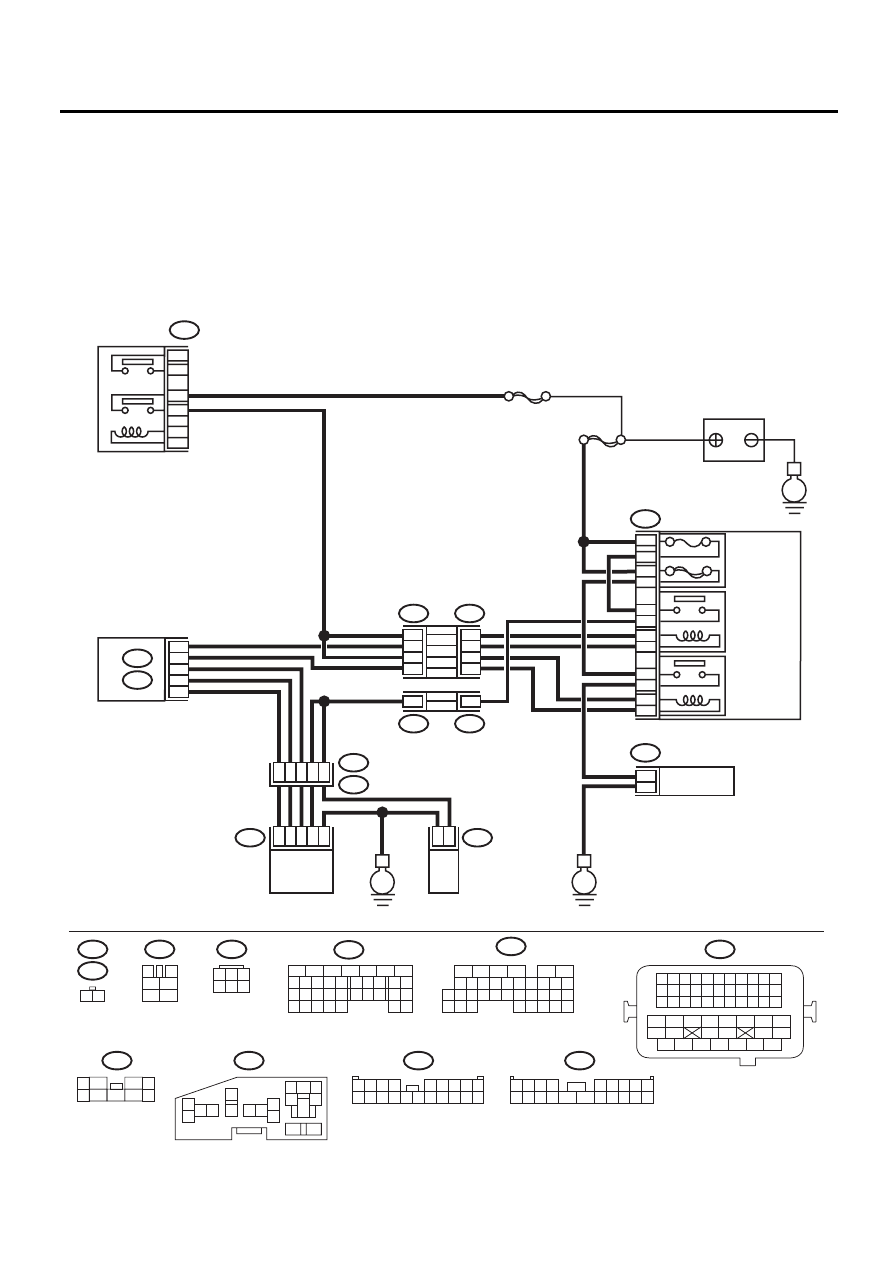

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05860

B47

1

2

4

6

3

5

SBF-7

E

АККУМУЛЯТОР

ГЛАВНОЕ РЕЛЕ

F9

13

12

11

14

1

2

2

1

3

4

16

15

5

6

ДЕРЖАТЕЛЬ РЕЛЕ

B143

F37

B144

B21

E2

E41

E40

B134

A:

B136

C:

F37

ГЛАВНЫЙ БЛОК
ПРЕДОХРАНИТЕЛЕЙ (M/B)

ECM

F11

НАСОС
ВТОРИЧНОГО
ВОЗДУХА

РЕЛЕ
КЛАПАНА
ПОДАЧИ
ВТОРИЧНОГО
ВОЗДУХА

ПРАВЫЙ КЛАПАН

ПОДАЧИ ВТОРИЧНОГО

ВОЗДУХА

ПРАВЫЙ КЛАПАН

ПОДАЧИ ВТОРИЧНОГО

ВОЗДУХА

РЕЛЕ НАСОСА
ВТОРИЧНОГО
ВОЗДУХА

B21

E40

B47

B144

F9

B143

F37

E41

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

ГЛАВНЫЙ
SBF

10A

60A

E

E

11

5

20

8

C30

C8

A19
A27
A29

6

1

2

8

47

46

3

2

1

6

4

1

2

9
2

10

4

14

4

F11

1 2

3

4

1

2

5

6

1

3

4 5 6

2

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B136

1
5

7

6

2

8

3

4
9

1 2 3 4

5 6 7 8 9

10 11 12 13 14

15 16 17 18 19 20

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

5

6

3

1
2

9

10

12

11

13

14

4

7 8

15

16

EN(H4DOTC)(diag)-262

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1 ПРОВЕРКА ДАВЛЕНИЯ В ТРУБКАХ СИСТЕ-

МЫ ПОДАЧИ ВТОРИЧНОГО ВОЗДУХА.
1) Переведите выключатель зажигания в
положение ON.
2) При помощи Subaru Select Monitor счи-
тайте данные давления в трубках системы
подачи вторичного воздуха и сравните с
фактическим барометрическим давлением.

ПРИМЕЧАНИЕ:
Для получения более подробной информа-
ции о порядке работы, обратитесь к разде-
лу “СЧИТЫВАНИЕ ТЕКУЩИХ ДАННЫХ
ДВИГАТЕЛЯ”. <См. EN(H4DOTC)(diag)-34,
Subaru Select Monitor.>

Составляет ли фактичес-
кая разница с барометри-
ческим давлением 50 мм рт.
ст. (6,7 кПа, 2,0 дюймов рт.
ст., 0,97 фунтов/кв. дюйм)
или более?

Переходите к ша-
гу 2.

Даже если горит конт-
рольная лампа обнару-
жения неисправности,
цепь в настоящий мо-
мент работает нормаль-
но. Повторите неисправ-
ность, затем выполните
диагностику еще раз.

ПРИМЕЧАНИЕ:
В этом случае причиной
может быть временный
плохой контакт в разъ-
еме.

2 ПРОВЕРКА НАСОСА ВТОРИЧНОГО ВОЗ-

ДУХА.
1) Запустите двигатель и прогрейте его до
температуры охлаждающей жидкости вы-
ше 75°C (167°F).
2) Проверьте, работает ли насос вторично-
го воздуха.

Работает ли насос вторич-
ного воздуха?

Переходите к ша-
гу 3.

Замените правый кла-
пан подачи вторичного
воздуха. <См.
EC(H4DOTC)-13, Кла-
пан подачи вторичного
воздуха.>

3 ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И

РАЗЪЕМОМ РЕЛЕ НАСОСА ВТОРИЧНО-
ГО ВОЗДУХА.
1) Переведите выключатель зажигания в
положение OFF.
2) Извлеките реле насоса вторичного воз-
духа из блока предохранителей.
3) Измерьте сопротивление между разъ-
емом реле насоса вторичного воздуха и
массой двигателя.

Разъем и клемма

(F9) № 13 — Масса двигателя:

Сопротивление составляет
1 МОм или более?

Переходите к ша-
гу 4.

Устраните короткое за-
мыкание на массу в про-
водке между ECM и
разъемом реле насоса
вторичного воздуха.

4 ПРОВЕРКА РЕЛЕ НАСОСА ВТОРИЧНОГО

ВОЗДУХА.
Измерьте сопротивление между клеммами
реле насоса вторичного воздуха.

Клеммы

№ 14 — № 11:

Сопротивление составляет
1 МОм или более?

Устраните корот-
кое замыкание на
цепь питания в
проводке между и
реле насоса вто-
ричного воздуха и
насосом вторично-
го воздуха.

Замените реле насоса
вторичного воздуха. <См.
EN(H4DOTC)(diag)-9, Рас-
положение электричес-
ких компонентов.>

EN(H4DOTC)(diag)-263

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

DA:КДН P2503 НИЗКОЕ НАПРЯЖЕНИЕ СИСТЕМЫ ЗАРЯДКИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

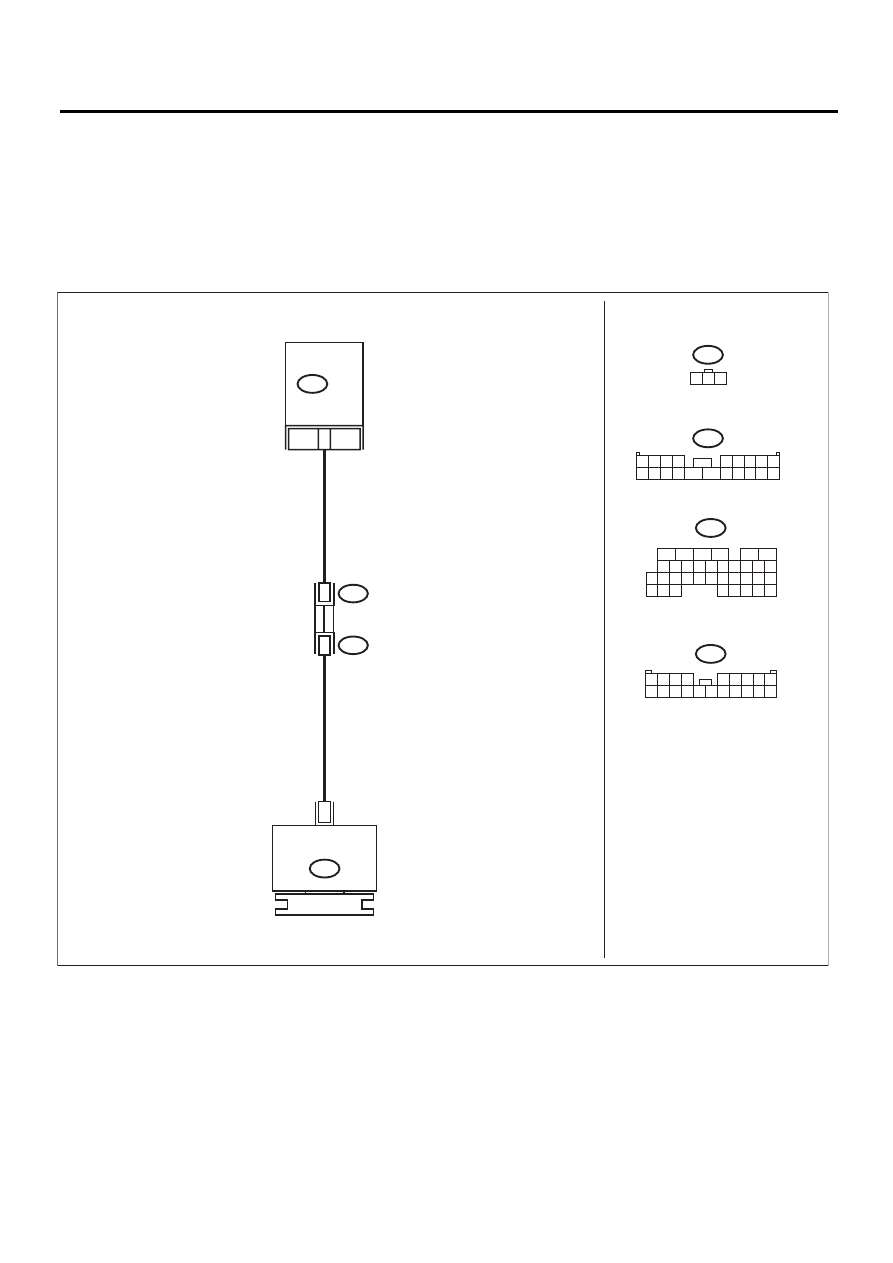

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05137

B136

B143

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

F26

F37

3

1 2 3

10

ECM

B136

F26

ГЛАВНЫЙ БЛОК
ПРЕДОХРАНИТЕЛЕЙ (M/B)

B143

F37

1

19

1 2 3 4

5 6 7 8 9

10 11 12 13 14

15 16 17 18 19 20

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

ГЕНЕРАТОР
