Subaru Legacy (2008 год). Руководство - часть 398

EN(H4DOTC)(diag)-152

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОВЕРКА СОСТОЯНИЯ КОНТРОЛЬНОЙ ЛАМПЫ
ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ.
1) Очистите память при помощи Subaru Select
Monitor или универсального сканера. <См.
EN(H4DOTC)(diag)-53, Режим очистки памяти.>

ПРИМЕЧАНИЕ:
• Subaru Select Monitor <См. EN(H4DOTC)(diag)-34,
Subaru Select Monitor.>
• Универсальный сканер
Обратитесь к руководству по эксплуатации универ-
сального сканера.
2) Запустите двигатель и проведите поездку в тече-
ние 10 минут или более.

Горит ли или ми-
гает контроль-
ная лампа обна-
ружения неис-
правности?

Переходите к шагу
14.

Переходите к шагу 13.

ПРОВЕРКА ПРИЧИНЫ ПРОПУСКА ЗАЖИГАНИЯ.

Определена ли
причина пропус-
ка зажигания
при работаю-
щем двигателе?

Завершите диагнос-
тику, двигатель в
норме.

Устраните плохой кон-
такт в разъеме.
ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Плохой контакт в
разъеме катушки за-
жигания
• Плохой контакт в
разъеме топливного
инжектора на неис-
правных цилиндрах
• Плохой контакт в
разъеме ECM
• Плохой контакт в со-
единительном разъ-
еме

ПРОВЕРКА СИСТЕМЫ ВПУСКА ВОЗДУХА.

Выявлены ли
неполадки в
системе впуска
воздуха?

Устраните неисправ-
ность в системе
впуска воздуха.
ПРИМЕЧАНИЕ:
Проверьте следую-
щие позиции.
• Имеются ли утечки
или подсос воздуха в
результате ослабле-
ния или утери гаек и
болтов?
• Имеются ли тре-
щины или другие
разрывы в шлангах?

Переходите к шагу 15.

ПРОВЕРКА СИМПТОМОВ ПРОПУСКА ЗАЖИГА-
НИЯ.
1) Переведите выключатель зажигания в положе-
ние ON.
2) Считайте КДН.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о поряд-
ке работы, обратитесь к разделу “СЧИТЫВАНИЕ ТЕ-
КУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H4DOTC)(diag)-34, Subaru Select Monitor.>
• Универсальный сканер
За более подробной информацией о порядке работы,
обратитесь к Руководству по эксплуатации универ-
сального сканера.

Указывает ли
Subaru Select
Monitor или уни-
версальный
сканер на нали-
чие только од-
ного КДН?

Переходите к шагу
20.

Переходите к шагу 16.

Шаг

Проверка

Да

Нет

EN(H4DOTC)(diag)-153

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОВЕРКА КДН.

Выводятся ли
на Subaru Select
Monitor или уни-
версальном ска-
нере КДН P0301
и P0302?

Переходите к шагу
21.

Переходите к шагу 17.

ПРОВЕРКА КДН.

Выводятся ли
на Subaru Select
Monitor или уни-
версальном ска-
нере КДН P0303
и P0304?

Переходите к шагу
22.

Переходите к шагу 18.

ПРОВЕРКА КДН.

Выводятся ли
на Subaru Select
Monitor или уни-
версальном ска-
нере КДН P0301
и P0303?

Переходите к шагу
23.

Переходите к шагу 19.

ПРОВЕРКА КДН.

Выводятся ли
на Subaru Select
Monitor или уни-
версальном ска-
нере КДН P0302
и P0304?

Переходите к шагу
24.

Переходите к шагу 25.

ТОЛЬКО ОДИН ЦИЛИНДР.

Имеются ли ка-
кие-либо неис-
правности в ци-
линдре?

Отремонтируйте или
замените неисправ-
ные детали.
ПРИМЕЧАНИЕ:
Проверьте следую-
щие позиции.
• Свеча зажигания
• Провод свечи за-
жигания
• Топливный инжек-
тор
• Степень сжатия

Переходите к КДН
P0171. <См.
EN(H4DOTC)(diag)-133,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ (БАНК
1), Процедура диагнос-
тики с использованием
кодов диагностики не-
исправностей (КДН).>

ГРУППА ЦИЛИНДРОВ №1 И №2.

Имеются ли не-
исправности в
цилиндрах №1 и
№2?

Отремонтируйте или
замените неисправ-
ные детали.
ПРИМЕЧАНИЕ:
• Проверьте следую-
щие позиции.

• Свеча зажига-
ния
• Топливный ин-
жектор
• Катушка зажига-
ния
• Степень сжатия

• Если никаких неис-
правностей не найде-
но, проверьте “СИС-
ТЕМУ УПРАВЛЕНИЯ
ЗАЖИГАНИЕМ” со
стороны цилиндров
№1 и №2. <См.
EN(H4DOTC)(diag)-
75, СИСТЕМА УП-
РАВЛЕНИЯ ЗАЖИГА-
НИЕМ, Диагностика
неисправностей при
запуске двигателя.>

Шаг

Проверка

Да

Нет

EN(H4DOTC)(diag)-154

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ГРУППА ЦИЛИНДРОВ №3 И №4.

Имеются неис-
правности в ци-
линдрах №3 и
№4?

Отремонтируйте или
замените неисправ-
ные детали.
ПРИМЕЧАНИЕ:
• Проверьте следую-
щие позиции.

• Свеча зажига-
ния
• Топливный ин-
жектор
• Катушка зажига-
ния
• Степень сжатия

• Если никаких неис-
правностей не найде-
но, проверьте “СИС-
ТЕМУ УПРАВЛЕНИЯ
ЗАЖИГАНИЕМ” со
стороны цилиндров
№3 и №4. <См.
EN(H4DOTC)(diag)-
75, СИСТЕМА УП-
РАВЛЕНИЯ ЗАЖИГА-
НИЕМ, Диагностика
неисправностей при
запуске двигателя.>

ГРУППА ЦИЛИНДРОВ №1 И №3.

Имеются неис-
правности в ци-
линдрах №1 и
№3?

Отремонтируйте или
замените неисправ-
ные детали.
ПРИМЕЧАНИЕ:
Проверьте следую-
щие позиции.
• Свеча зажигания
• Топливный инжек-
тор
• Степень сжатия
• Пропуск зуба рем-
ня ГРМ

ГРУППА ЦИЛИНДРОВ №2 И №4.

Имеются неис-
правности в ци-
линдрах №2 и
№4?

ЦИЛИНДРЫ В СЛУЧАЙНОМ ПОРЯДКЕ.

Отмечен ли не-
ровный холос-
той ход двигате-
ля?

Переходите к КДН
P0171. <См.
EN(H4DOTC)(diag)-
133, КДН P0171
СЛИШКОМ БЕДНАЯ
СМЕСЬ (БАНК 1),
Процедура диагнос-
тики с использовани-
ем кодов диагности-
ки неисправностей
(КДН).>

Отремонтируйте или
замените неисправ-
ные детали.
ПРИМЕЧАНИЕ:
Проверьте следую-
щие позиции.
• Свеча зажигания
• Топливный инжек-
тор
• Степень сжатия

Шаг

Проверка

Да

Нет

EN(H4DOTC)(diag)-155

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AL:КДН P0327 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА ДЕТОНАЦИИ

1 (БАНК 1 ИЛИ ЕДИНСТВЕННЫЙ ДАТЧИК)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Плохие ходовые характеристики
• Возникает детонация.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

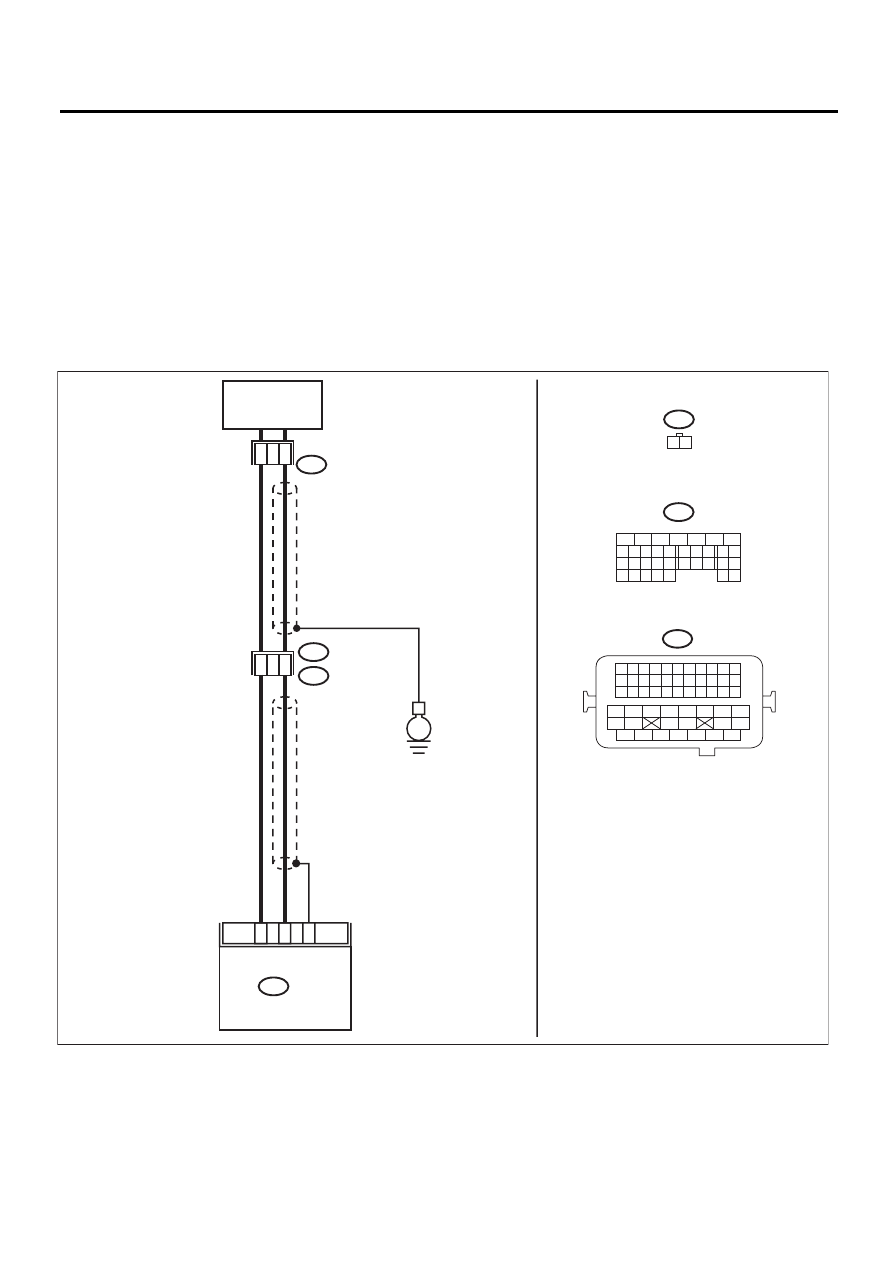

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05856

ECM

B134

B21

E14

ДАТЧИК

ДЕТОНАЦИИ

E14

B134

22 23

11 12 13 14 15

26 27

16 17

18 19 20 21

33 34

30 31

1 2

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33
