EN(H4DOTC)(diag)-144

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ. Отображается ли какой-

либо другой КДН?

Проверьте соответствую-
щие КДН, используя “Спи-
сок кодов диагностики
неисправности (КДН)”.
<См. EN(H4DOTC)(diag)-
81, Список кодов диа-
гностики неисправностей
(КДН).>

Замените электро-
магнитный перепус-
кной клапан турбо-
компрессора. <См.
FU(H4DOTC)-38,
Электромагнитный
перепускной клапан
турбокомпрессора.>

EN(H4DOTC)(diag)-145

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AF:КДН P0245 НИЗКИЙ УРОВЕНЬ СИГНАЛА ЭЛЕКТРОМАГНИТНОГО

ПЕРЕПУСКНОГО КЛАПАНА “A” СИСТЕМЫ НАГНЕТАТЕЛЯ/
ТУРБОНАГНЕТАТЕЛЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Плохие ходовые характеристики

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

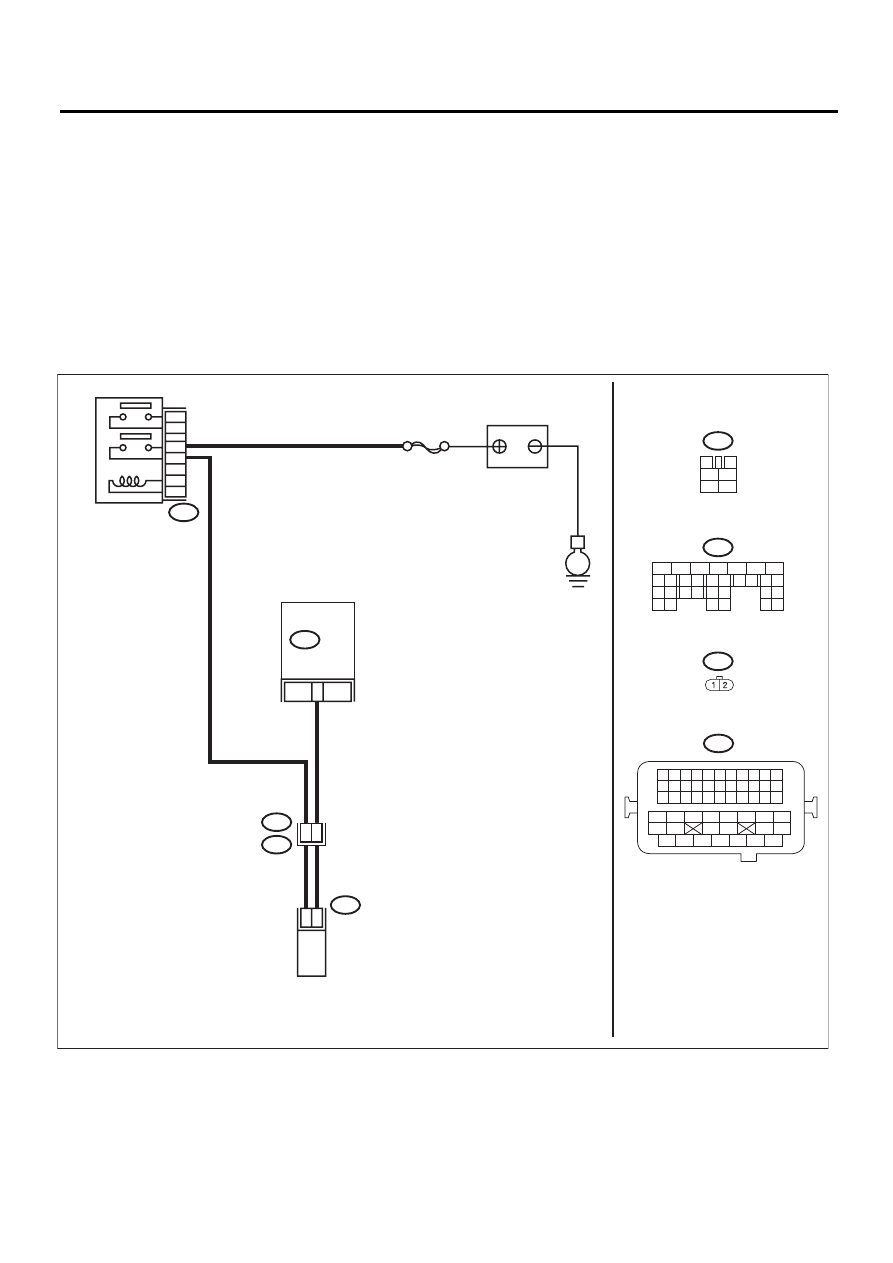

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05855

1

2

7

8 9

5

6

3

4

10 11 12

19 20 21

29

30 31

13 14 15 16 17

27

28

18

22 23

24 25

26

3

4

1

2

5

6

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

B47

1

2

4

6

3

5

ГЛАВНОЕ РЕЛЕ

B137

ECM

E

27

SBF-7

АККУМУЛЯТОР

B47

B137

E64

B21

E64

2

1

ЭЛЕКТРОМАГНИТНЫЙ ПЕРЕПУСКНОЙ

КЛАПАН ТУРБОКОМПРЕССОРА

B21

E2

50

48

EN(H4DOTC)(diag)-146

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ОТ ECM.
1) Переведите выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между ECM и массой
кузова.

Разъем и клемма

(B137) № 27 (+) — Масса кузова (–):

Напряжение составля-
ет 10 В или более?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к шагу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ЭЛЕК-
ТРОМАГНИТНЫМ ПЕРЕПУСКНЫМ КЛАПА-
НОМ ТУРБОКОМПРЕССОРА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и электромаг-
нитного перепускного клапана турбокомпрессо-
ра.
3) Измерьте сопротивление между разъемом
электромагнитного перепускного клапана тур-
бокомпрессора и массой двигателя.

Разъем и клемма

(E64) № 2 — Масса двигателя:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к ша-
гу 3.

Устраните короткое за-
мыкание на массу в про-
водке между ECM и
разъемом электромаг-
нитного перепускного
клапана турбокомпрес-
сора.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ЭЛЕК-
ТРОМАГНИТНЫМ ПЕРЕПУСКНЫМ КЛАПА-
НОМ ТУРБОКОМПРЕССОРА.
Измерьте сопротивление в проводке между
ECM и электромагнитным перепускным клапа-
ном турбокомпрессора.

Разъем и клемма

(B137) № 27 — (E64) № 2:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом электромаг-
нитного перепускного
клапана турбокомпрес-
сора
• Плохой контакт в со-
единительном разъеме

4

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО ПЕРЕ-
ПУСКНОГО КЛАПАНА ТУРБОКОМПРЕССОРА.
1) Снимите электромагнитный перепускной
клапан турбокомпрессора.
2) Измерьте сопротивление между клеммами
электромагнитного перепускного клапана тур-
бокомпрессора.

Клеммы

№ 1 — № 2:

Сопротивление в диапа-
зоне 10 — 100 Ом?

Переходите к ша-
гу 5.

Замените электромаг-
нитный перепускной
клапан турбокомпрес-
сора. <См.
FU(H4DOTC)-38, Элект-
ромагнитный перепуск-
ной клапан турбокомп-
рессора.>

5

ПРОВЕРКА ПИТАНИЯ ЭЛЕКТРОМАГНИТНО-
ГО ПЕРЕПУСКНОГО КЛАПАНА ТУРБОКОМП-
РЕССОРА.
1) Переведите выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между электромаг-
нитным перепускным клапаном турбокомпрес-
сора и массой двигателя.

Разъем и клемма

(E64) № 1 (+) — Масса двигателя (–):

Напряжение составля-
ет 10 В или более?

Устраните пло-
хой контакт в
разъеме электро-
магнитного пере-
пускного клапа-
на турбокомпрес-
сора.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между главным
реле и разъемом элект-
ромагнитного перепуск-
ного клапана турбоком-
прессора
• Плохой контакт в со-
единительном разъеме
• Плохой контакт в
разъеме главного реле

EN(H4DOTC)(diag)-147

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AG:КДН P0246 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА ЭЛЕКТРОМАГНИТНОГО

ПЕРЕПУСКНОГО КЛАПАНА “A” СИСТЕМЫ НАГНЕТАТЕЛЯ/
ТУРБОНАГНЕТАТЕЛЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Плохие ходовые характеристики

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05855

1

2

7

8 9

5

6

3

4

10 11 12

19 20 21

29

30 31

13 14 15 16 17

27

28

18

22 23

24 25

26

3

4

1

2

5

6

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

B47

1

2

4

6

3

5

ГЛАВНОЕ РЕЛЕ

B137

ECM

E

27

SBF-7

АККУМУЛЯТОР

B47

B137

E64

B21

E64

2

1

ЭЛЕКТРОМАГНИТНЫЙ ПЕРЕПУСКНОЙ

КЛАПАН ТУРБОКОМПРЕССОРА

B21

E2

50

48
