CO(H4DOTC)-28

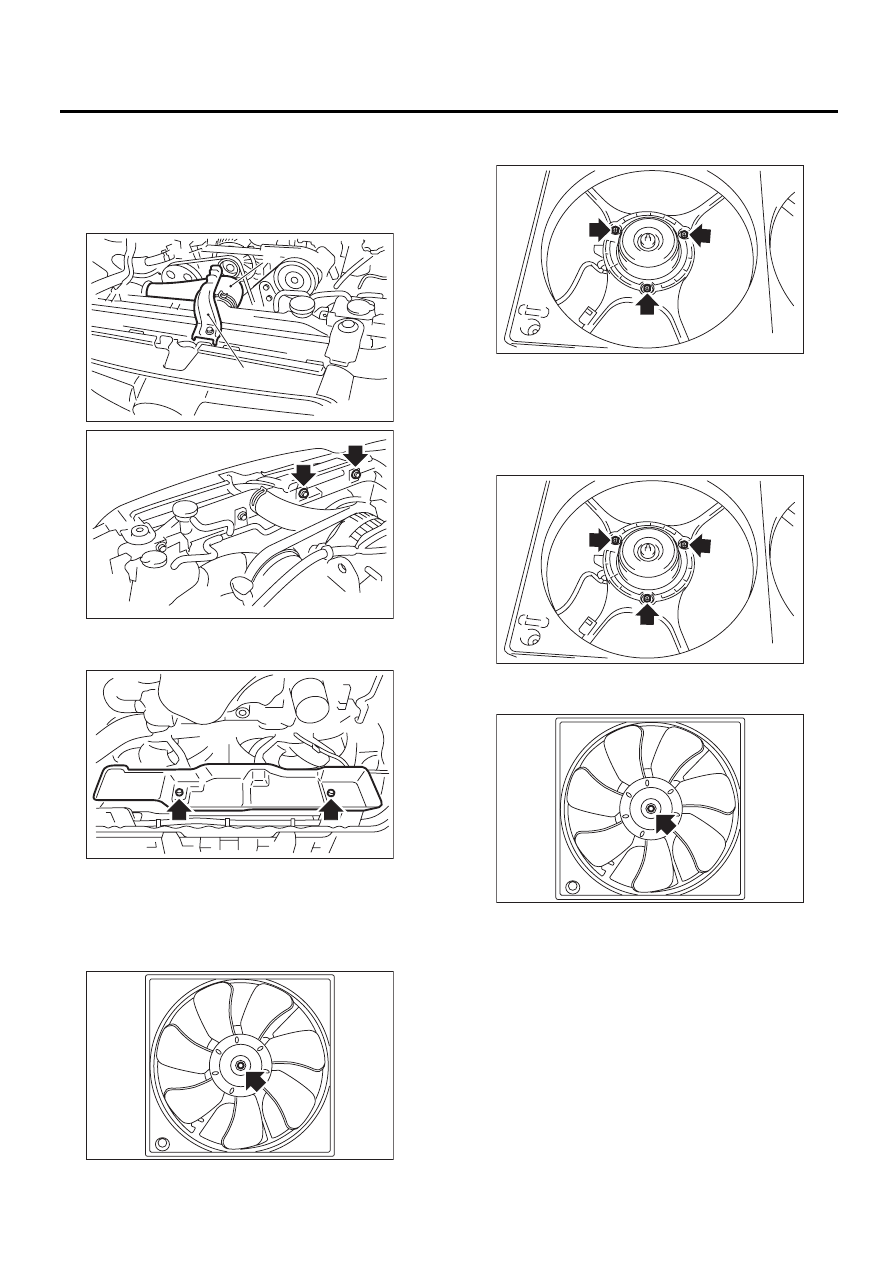

Вспомогательный вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.
Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

Момент затяжки:

3,0 Нм (0,3 кгс-м, 2,2 фунт-сила-фут)

C: РАЗБОРКА

1) Снимите зажим, который крепит разъем
электродвигателя вентилятора к кожуху.
2) Отверните гайку, которая крепит вентиля-
тор к электродвигателю вентилятора.

3) Отверните болты, которые крепят электро-
двигатель вентилятора к кожуху.

D: СБОРКА

Сборка производится в порядке, обратном по-
рядку разборки.

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

Момент затяжки:

3,4 Нм (0,35 кгс-м, 2,5 фунт-сила-фут)

CO-00255

(A)

(B)

CO-00292

CO-02355

CO-02143

CO-00050

CO-00050

CO-02143

CO(H4DOTC)-29

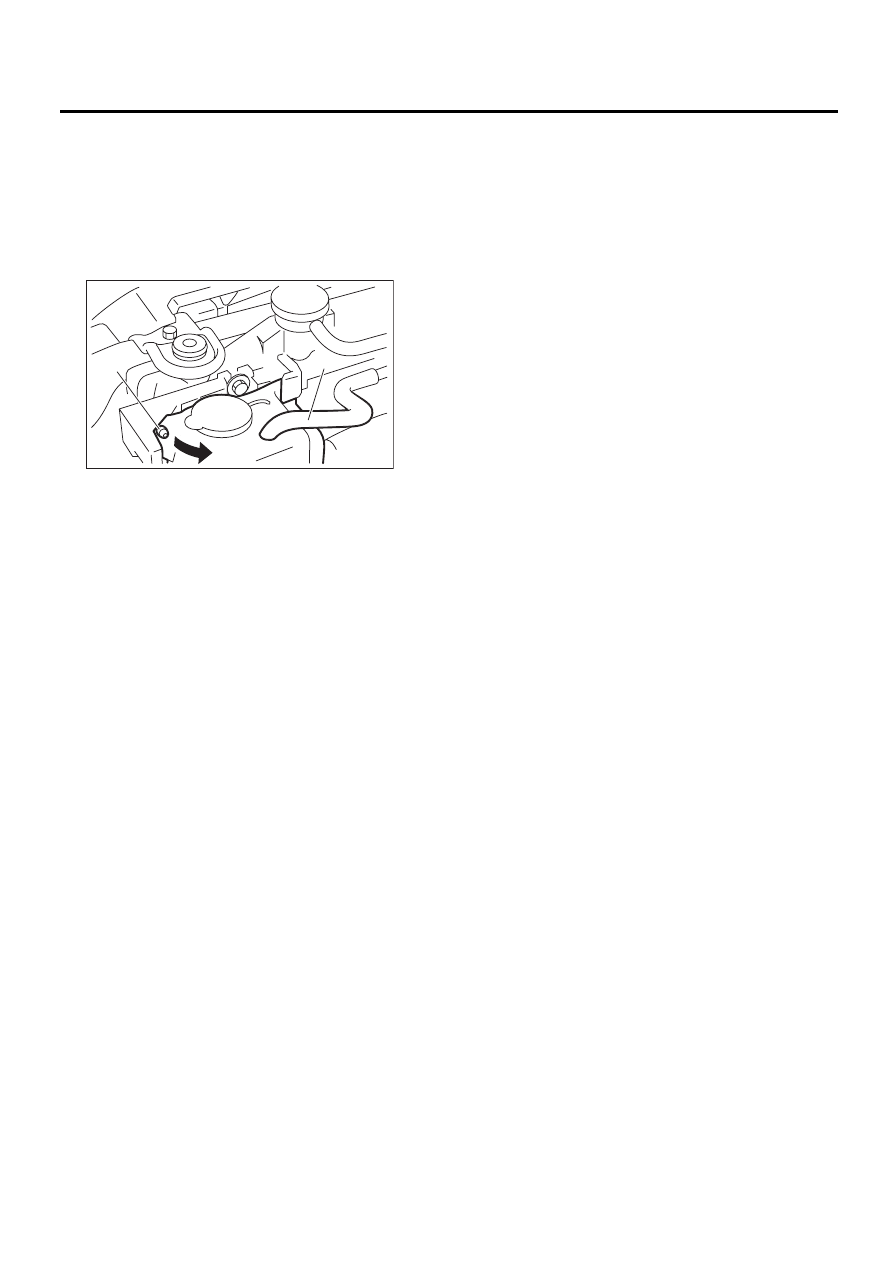

Расширительный бачок

СИСТЕМА ОХЛАЖДЕНИЯ

10.Расширительный бачок

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините переливной шланг (А).
3) Нажимая на захват (B), вытяните расшири-
тельный бачок в направлении, указанном стрел-
кой.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Убедитесь, что уровень охлаждающей жидкос-
ти двигателя находится между “FULL” и “LOW”.

CO-00263

(B)

(A)

CO(H4DOTC)-30

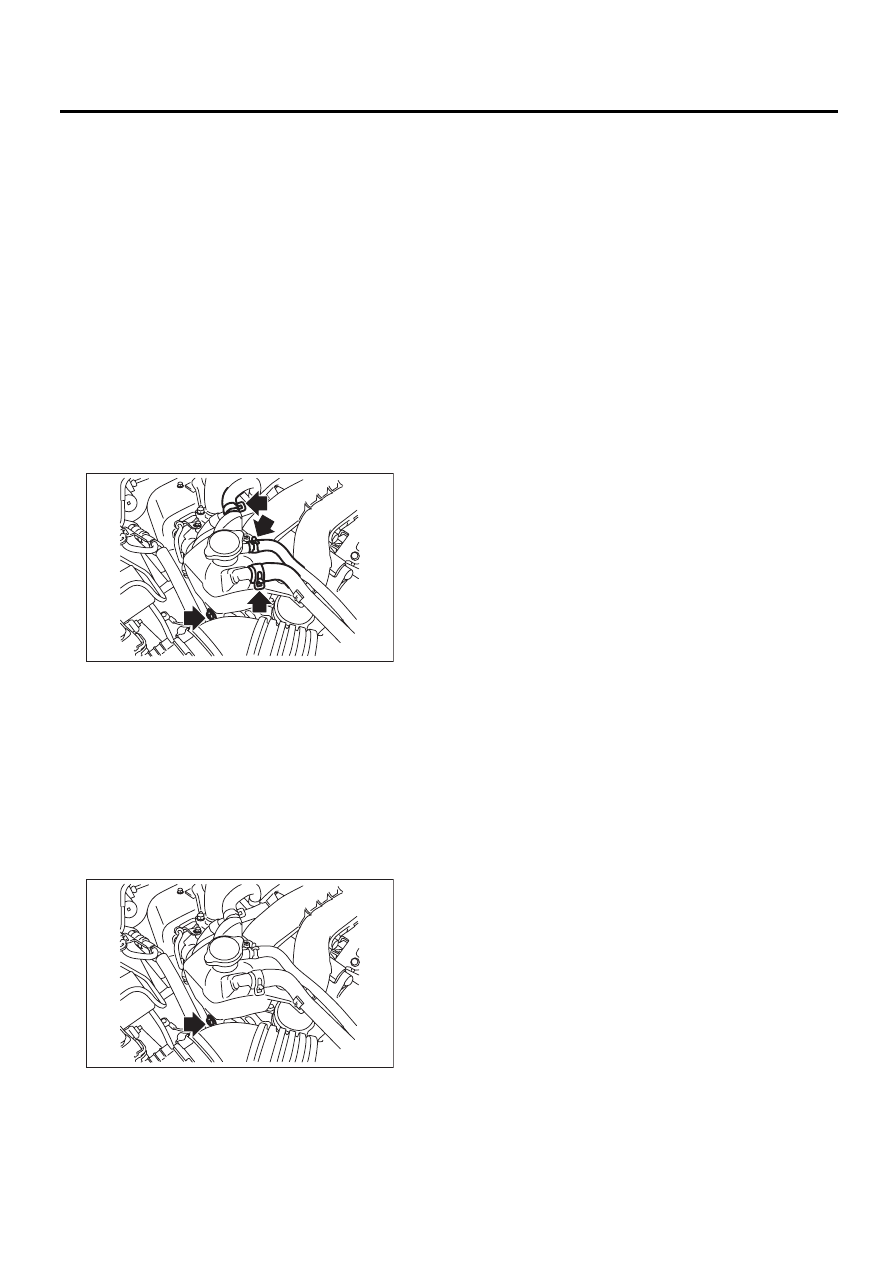

Заправочный бачок охлаждающей жидкости

СИСТЕМА ОХЛАЖДЕНИЯ

11.Заправочный бачок

охлаждающей жидкости

A: СНЯТИЕ

ВНИМАНИЕ:
Радиатор находится под давлением. Перед
тем, как начать работать с радиатором, дож-
дитесь охлаждения двигателя.
1) Снимите крышку коллектора.
2) Слейте примерно 3,0 л (3,2 кварты США,
2,6 британской кварты) охлаждающей жидкос-
ти. <См. CO(H4DOTC)-14, СЛИВ ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Ох-
лаждающая жидкость двигателя.>
3) Отсоедините от заправочного бачка шланги
охлаждающей жидкости двигателя.
4) Отверните болты, крепящие заправочный
бачок охлаждающей жидкости.

5) Отсоедините шланг охлаждающей жидкости
двигателя, присоединенный к нижней стороне
заправочного бачка.
6) Снимите заправочный бачок охлаждающей
жидкости.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

2) Залейте охлаждающую жидкость двигате-
ля. <См. CO(H4DOTC)-14, ЗАЛИВКА ОХЛАЖ-
ДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА,
Охлаждающая жидкость двигателя.>

CO-02392

CO-02393

CO(H4DOTC)-31

Общие принципы поиска и устранения неисправностей системы охлаждения двигателя

СИСТЕМА ОХЛАЖДЕНИЯ

12.Общие принципы поиска и устранения неисправностей

системы охлаждения двигателя

A: ПРОВЕРКА

Неисправность

Возможная причина

Способ устранения

Перегрев

a. Недостаточное количество охлаждающей жид-
кости двигателя

Долейте охлаждающую жидкость двигателя, про-
верьте на предмет утечек и отремонтируйте, при
необходимости.

b. Ослабленный ремень ГРМ

Отремонтируйте или замените натяжитель ремня
ГРМ.

c. Масло на ремне ГРМ

Замените.

d. Неисправность термостата

Замените.

e. Неисправность водяного насоса

Замените.

f. Засорение каналов охлаждающей жидкости
двигателя

Очистите.

g. Неверный угол опережения зажигания

Проверьте и отремонтируйте систему управления
зажиганием. <См. EN(H4DOTC)(diag)-2, ПРОЦЕДУ-
РА, Базовая процедура диагностики.>

h. Засор или утечка в радиаторе

Очистите, исправьте или замените.

i. Попадание моторного масла в охлаждающую
жидкость двигателя

Замените охлаждающую жидкость двигателя.
В случае, если дефект не устранен, проверьте и от-
ремонтируйте детали со стороны двигателя.

j. Слишком бедная топливовоздушная смесь

Проверьте и отремонтируйте систему впрыска топ-
лива. <См. EN(H4DOTC)(diag)-2, ПРОЦЕДУРА, Ба-
зовая процедура диагностики.>

k. Избыточное обратное давление в системе вы-
пуска

Очистите или замените.

l. Недостаточный зазор между поршнем и цилин-
дром

Отрегулируйте или замените.

m. Пробуксовка сцепления

Исправьте или замените.

n. Прихватывание тормоза

Отрегулируйте.

o. Неисправный вентилятор радиатора

Проверьте реле вентилятора радиатора, датчик
температуры охлаждающей жидкости или электро-
двигатель вентилятора радиатора, и замените их.

Переохлажде-
ние

a. Крайне низкая температура окружающей среды Частично закройте переднюю часть радиатора.

b. Неисправный термостат

Замените.

Утечка охлаж-
дающей жид-
кости двигате-
ля

a. Ослаблены или повреждены соединительные
узлы на шлангах

Исправьте или замените.

b. Утечка из водяного насоса

Замените.

c. Утечка из водяной трубки

Исправьте или замените.

d. Утечка из-под прокладки головки блока цилин-
дров

Затяните заново болты головки блока цилиндров
или замените прокладку.

e. Повреждена или треснула головка блока ци-
линдров или блок цилиндров

Исправьте или замените.

f. Поврежден или треснул корпус термостата

Исправьте или замените.

g. Утечка из радиатора

Исправьте или замените.

Шум

a. Неисправен ремень ГРМ

Замените.

b. Неисправный вентилятор радиатора

Замените.

c. Неисправен подшипник водяного насоса

Замените водяной насос.

d. Неисправно механическое уплотнение водяно-
го насоса

Замените водяной насос.
