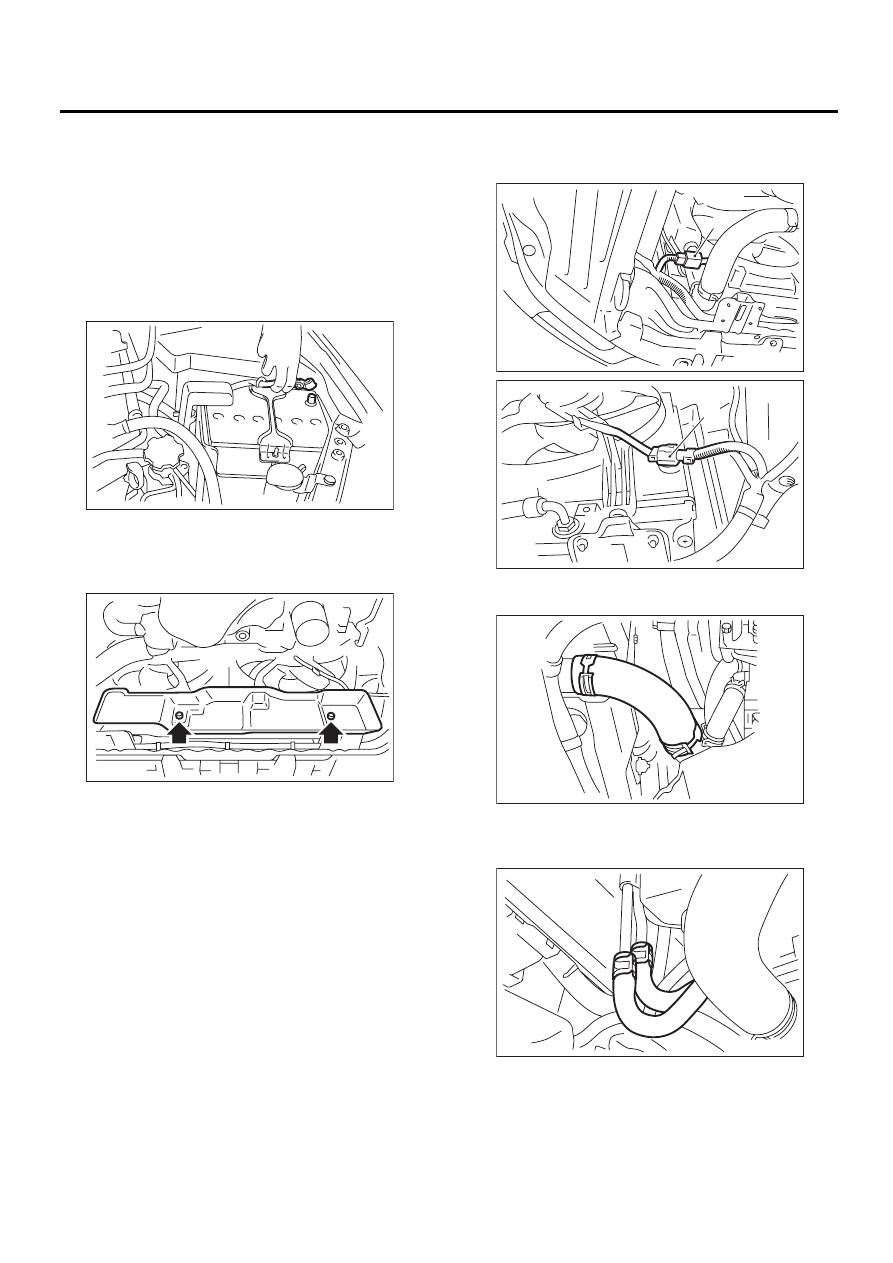

CO(H4DOTC)-20

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

6. Радиатор

A: СНЯТИЕ

ОСТОРОЖНО:
Радиатор находится под давлением. Перед
тем, как начать работать с радиатором, дож-
дитесь охлаждения двигателя.
1) Установите автомобиль на подъемник.
2) Снимите крышку коллектора.
3) Отсоедините провод массы от аккумулятора.

4) Поднимите автомобиль на подъемнике.
5) Снимите нижний кожух.
6) Снимите теплозащитный экран с радиатора.
(Модель AT)

7) Полностью слейте охлаждающую жидкость
двигателя.
<См. CO(H4DOTC)-14, СЛИВ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Охлажда-
ющая жидкость двигателя.>

8) Отсоедините разъемы электродвигателя ос-
новного вентилятора радиатора (A) и электро-
двигателя вспомогательного вентилятора (B).

9) Отсоедините выпускной шланг радиатора от
крышки термостата.

10) Отсоедините шланги охладителя ATF от
трубок ATF. Заткните трубку ATF во избежа-
ние утечки ATF. (Модель AT)

11) Опустите автомобиль.
12) Снимите воздухозаборный короб.
<См. IN(H4DOTC)-9, СНЯТИЕ, Воздухозабор-
ный короб.>
13) Отсоедините переливной шланг.

IN-00203

CO-02355

CO-00251

(A)

CO-00252

(B)

CO-02124

CO-00253

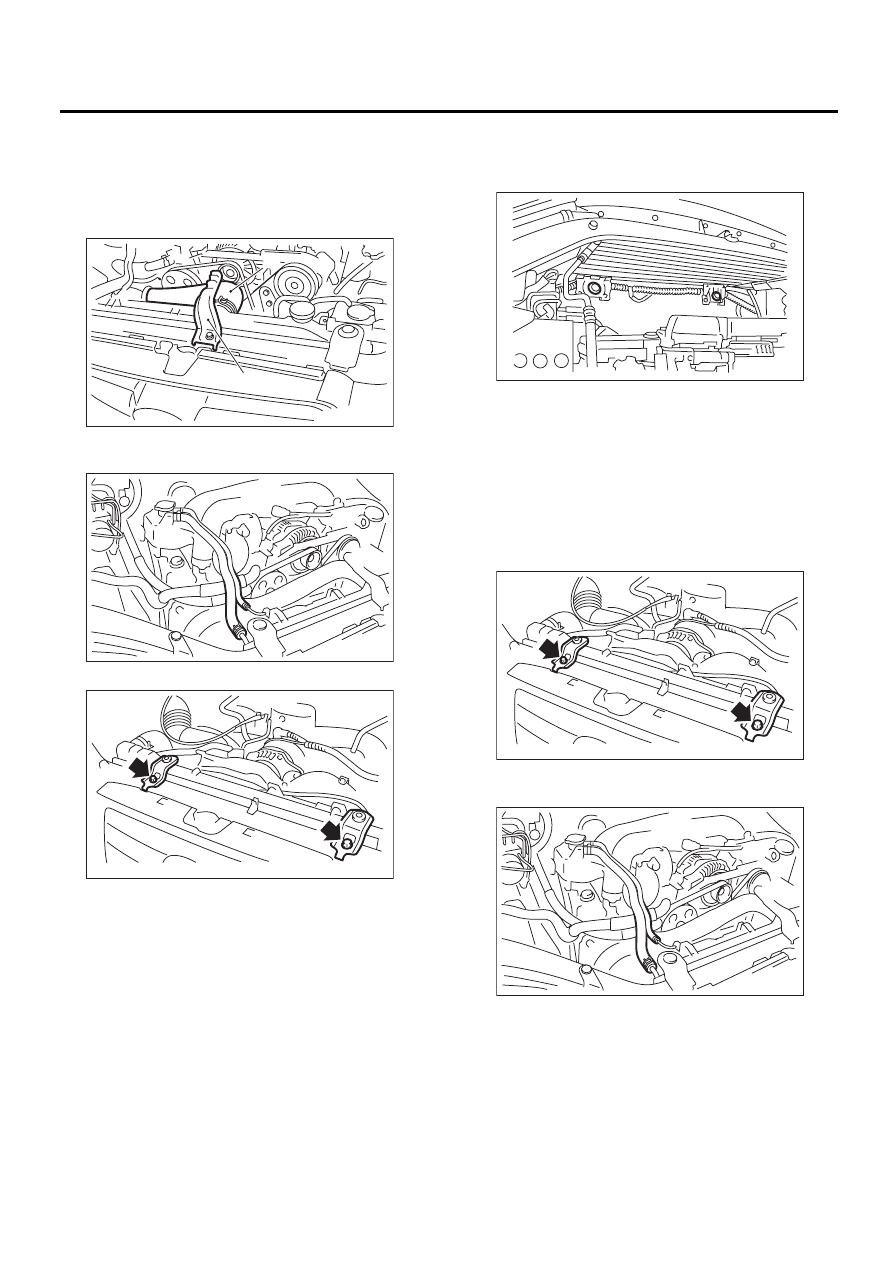

CO(H4DOTC)-21

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

14) Снимите расширительный бачок.
<См. CO(H4DOTC)-29, СНЯТИЕ, Расширитель-
ный бачок.>
15) Отсоедините от радиатора впускной шланг
радиатора (А).
16) Снимите держатель стойки капота (В).

17) Отсоедините от радиатора два шланга за-
правочного бачка охлаждающей жидкости.

18) Снимите верхние кронштейны радиатора.

19) Поднимая радиатор вверх, сдвиньте его
влево.
20) Поднимите радиатор вверх и снимите его с
автомобиля.

B: УСТАНОВКА

1) Установите нижнюю подушку радиатора в
отверстие на нижнем кронштейне радиатора.

2) Установите радиатор на автомобиль.

ПРИМЕЧАНИЕ:
Штыри на нижней стороне радиатора должны
попасть в нижние подушки радиатора со сторо-
ны кузова.
3) Установите верхние кронштейны радиатора
и затяните болты.

Момент затяжки:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

4) Присоедините к радиатору два шланга за-
правочного бачка охлаждающей жидкости.

5) Присоедините впускной шланг радиатора (А).

CO-00255

(A)

(B)

CO-00256

CO-00040

CO-00041

CO-00040

CO-00256

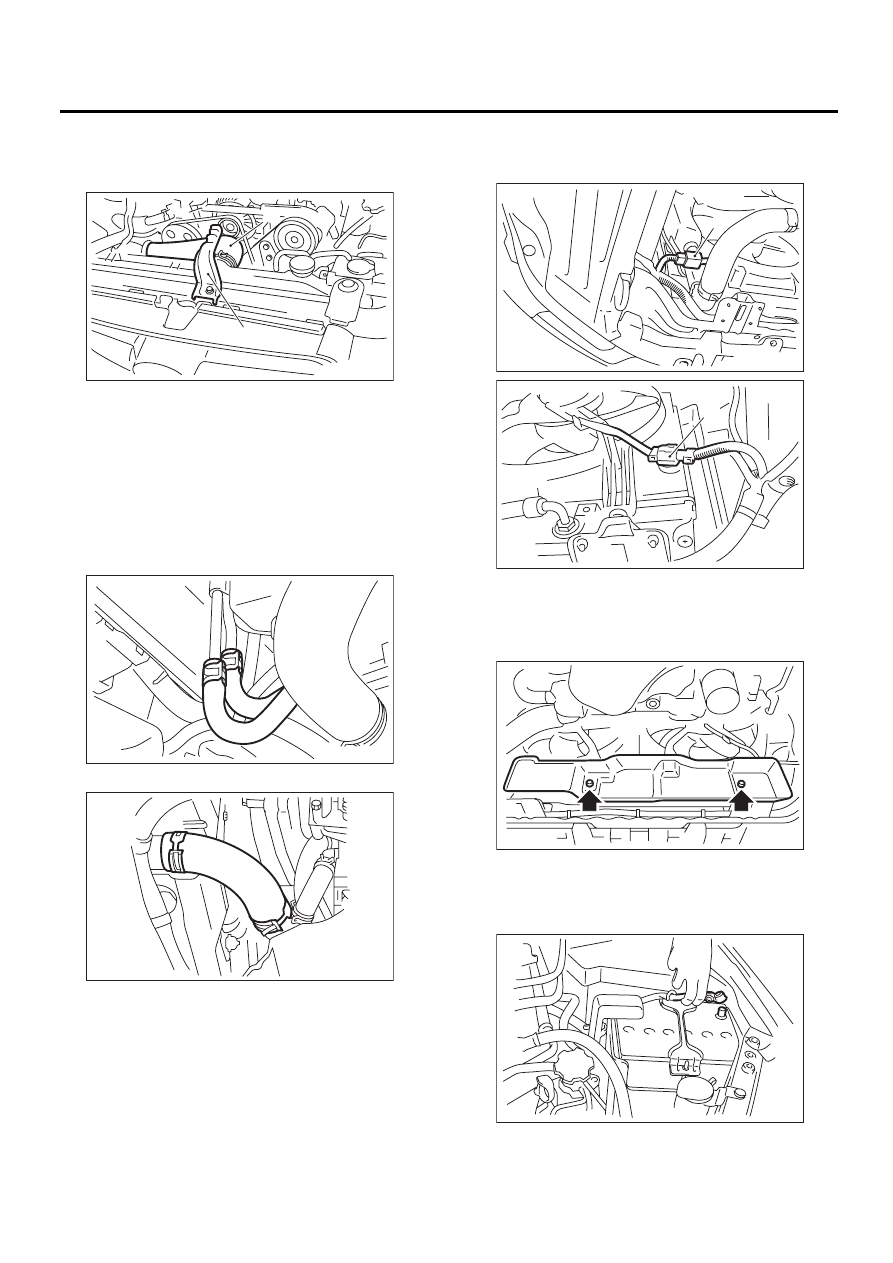

CO(H4DOTC)-22

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

6) Установите держатель стойки капота (В).

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

7) Установите расширительный бачок.
<См. CO(H4DOTC)-29, УСТАНОВКА, Расшири-
тельный бачок.>
8) Присоедините переливной шланг.
9) Установите воздухозаборный короб.
<См. IN(H4DOTC)-9, УСТАНОВКА, Воздухоза-
борный короб.>
10) Поднимите автомобиль на подъемнике.
11) Присоедините шланги охладителя ATF.
(Модель AT)

12) Присоедините выпускной шланг радиатора.

13) Присоедините разъемы электродвигателя
основного вентилятора радиатора (A) и элект-
родвигателя вспомогательного вентилятора (B).

14) Установите на радиатор теплозащитный
экран. (Модель AT)

Момент затяжки:

3 Нм (0,3 кгс-м, 2,2 фунт-сила-фут)

15) Установите нижний кожух.
16) Опустите автомобиль.
17) Присоедините провод массы к аккумулято-
ру.

CO-00255

(A)

(B)

CO-00253

CO-02124

CO-00251

(A)

CO-00252

(B)

CO-02355

IN-00203

CO(H4DOTC)-23

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

18) Залейте охлаждающую жидкость двигателя.
<См. CO(H4DOTC)-14, ЗАЛИВКА ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Ох-
лаждающая жидкость двигателя.>
19) Проверьте уровень ATF. (модель AT)
<См. 5AT-28, ПРОВЕРКА, ATF.>
20) Установите крышку коллектора.

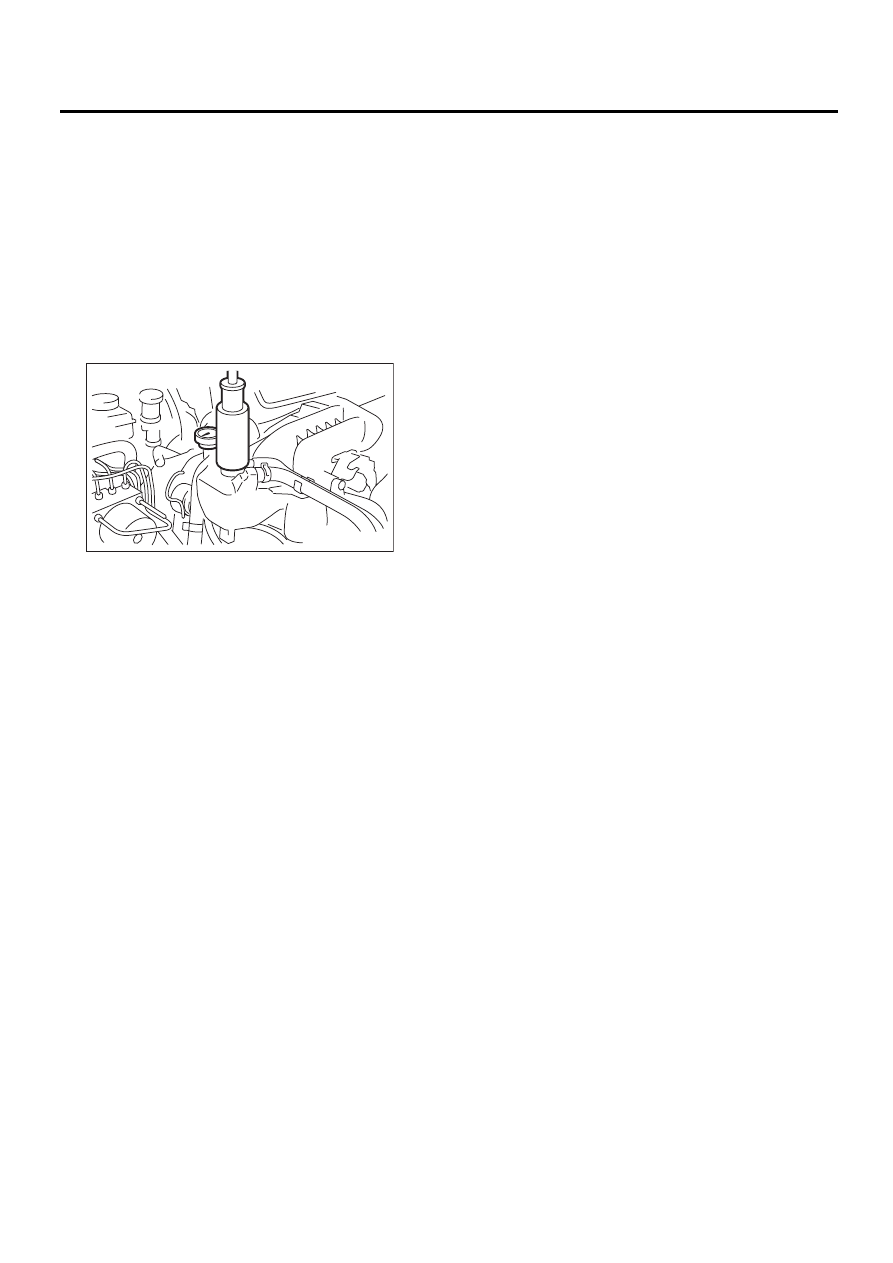

C: ПРОВЕРКА

1) Снимите крышку заправочного бачка, за-
полните радиатор охлаждающей жидкостью
двигателя, затем установите тестер на место
установки крышки.

2) Подайте на радиатор давление 122 кПа
(1,2 кгс/см

2

, 18 фунтов/кв. дюйм), и проверьте

следующие позиции.
• Утечка из радиатора или из его окружения
• Утечка из шланга или соединений

ОСТОРОЖНО:
• Проверка должна производиться со сто-
роны заправочного бачка охлаждающей
жидкости, а не со стороны радиатора.
• Двигатель должен быть выключен.
• Заранее вытрите охлаждающую жид-
кость в местах проверки.
• Будьте осторожны, чтобы снимая тестер
не пролить охлаждающую жидкость.
• Будьте осторожны, чтобы при установке
и снятии тестера не деформировать залив-
ную горловину заправочного бачка.

CO-02244
