CO(H4DOTC)-12
Система вентилятора радиатора
СИСТЕМА ОХЛАЖДЕНИЯ
15
ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ОСНОВНОГО ВЕНТИ-
ЛЯТОРА И ЦЕПИ МАССЫ.

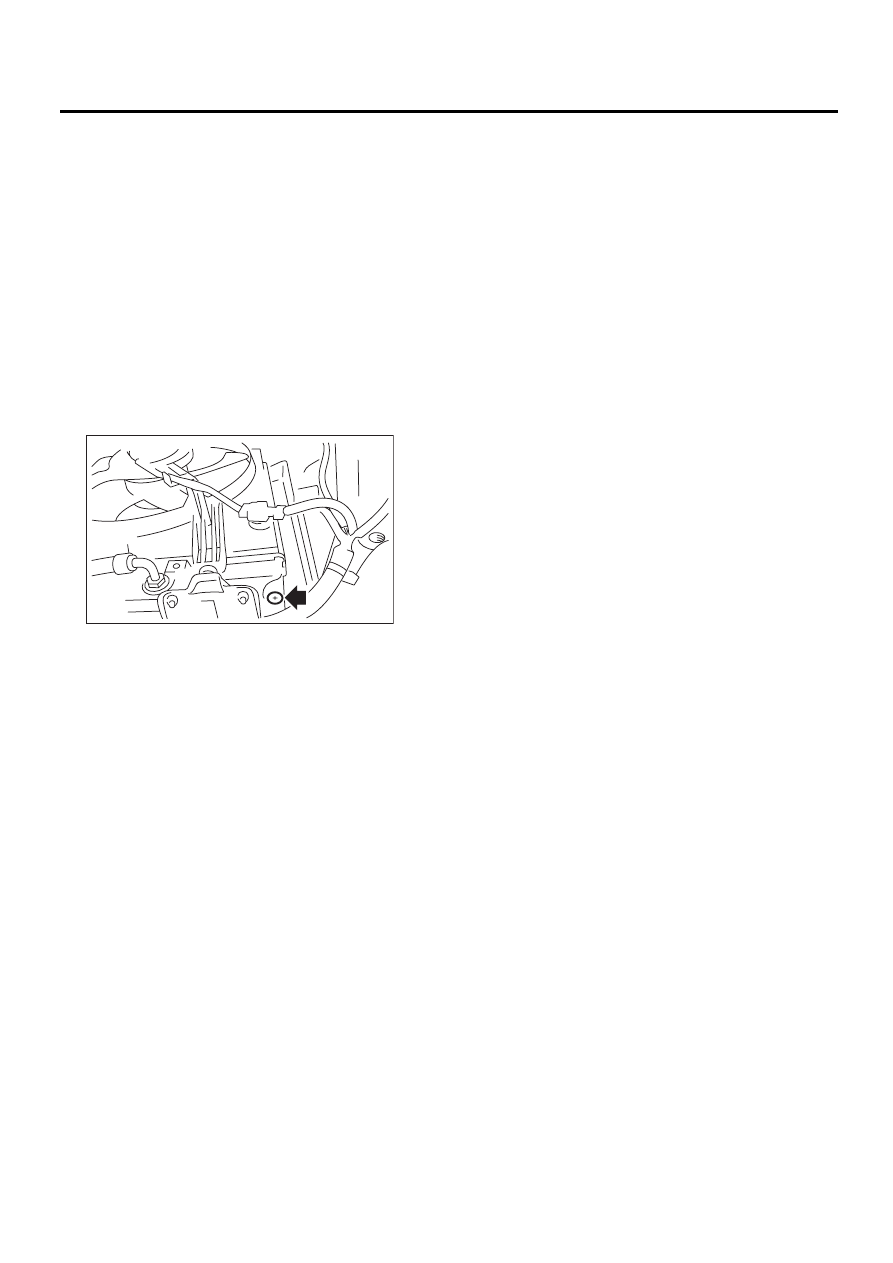

Измерьте сопротивление между разъемом электродвигате-
ля основного вентилятора и массой кузова.
Разъем и клемма
(F17) № 2 — Масса кузова:
Сопротивление
составляет ме-
нее 5 Ом?
Переходите к
шагу 16.
Устраните разрыв
цепи в проводке
между разъемом
электродвигателя
основного венти-
лятора и массой
кузова.
16
ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме электродвигателя основного
вентилятора.
Обнаружен ли
плохой контакт в
разъеме элект-
родвигателя ос-
новного вентиля-
тора?
Устраните пло-
хой контакт в
разъеме элект-
родвигателя ос-
новного венти-
лятора.
Переходите к ша-
гу 17.
17
ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ОСНОВНОГО ВЕНТИ-
ЛЯТОРА.
Подключите положительную клемму аккумулятора (+) к
клемме №1 электродвигателя основного вентилятора, а
клемму массы (–) — к клемме №2.
Основной венти-
лятор вращает-
ся?
Переходите к
шагу 18.
Замените элект-
родвигатель ос-
новного вентиля-
тора.
18
ПРОВЕРКА ПРОВОДКИ МЕЖДУ РЕЛЕ ВСПОМОГАТЕЛЬ-
НОГО ВЕНТИЛЯТОРА И ECM.
1) Отсоедините разъемы от ECM.
2) Измерьте сопротивление между клеммой реле вспомога-
тельного вентилятора и разъемом ECM.
Разъем и клемма
(B136) № 18 — (F27) № 12:
Сопротивление
составляет ме-
нее 1 Ом?
Переходите к
шагу 19.
Устраните раз-
рыв цепи в про-
водке между
клеммой реле
вспомогательного
вентилятора и
ECM.
19
ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме ECM.
Обнаружен ли
плохой контакт в
разъеме ECM?
Устраните пло-
хой контакт в
разъеме ECM.
Проверьте КДН.
Устраните причи-
ну неисправности.
<См.
EN(H4DOTC)(diag)-
44, Считывание
кодов диагности-
ки неисправнос-
тей (КДН).>
20
ПРОВЕРКА РЕЛЕ ОСНОВНОГО ВЕНТИЛЯТОРА 1.
1) Переведите выключатель зажигания в положение OFF.
2) Снимите реле основного вентилятора 1 из главного блока
предохранителей.
3) Измерьте сопротивление между клеммами реле основно-
го вентилятора 1.
Сопротивление
составляет
1 МОм или бо-
лее?
Переходите к
шагу 21.
Замените реле ос-
новного вентиля-
тора 1.
21
ПРОВЕРКА РЕЛЕ ОСНОВНОГО ВЕНТИЛЯТОРА 1.
1) Подключите клеммы катушки реле основного вентилято-
ра 1 к аккумулятору.
2) Измерьте сопротивление между клеммами реле основно-
го вентилятора 1.
Сопротивление
составляет ме-
нее 1 Ом?
Переходите к
шагу 22.
Замените реле ос-
новного вентиля-
тора 1.
22
ПРОВЕРКА ПРОВОДКИ МЕЖДУ РЕЛЕ ОСНОВНОГО ВЕН-
ТИЛЯТОРА 1 И РАЗЪЕМОМ ЭЛЕКТРОДВИГАТЕЛЯ ОС-
НОВНОГО ВЕНТИЛЯТОРА.
1) Отсоедините разъем от электродвигателя основного вен-
тилятора.
2) Измерьте сопротивление в проводке между клеммой ре-
ле основного вентилятора 1 и разъемом электродвигателя
основного вентилятора.
Разъем и клемма
(F17) № 1 — (F36) № 6:
Сопротивление
составляет ме-
нее 1 Ом?
Переходите к
шагу 23.
Устраните раз-
рыв цепи в про-
водке между
клеммой реле ос-
новного вентиля-
тора 1 и разъемом
электродвигате-
ля основного вен-
тилятора.
Шаг
Проверка
Да
Нет
