CO(H4DOTC)-4

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

B: УЗЕЛ

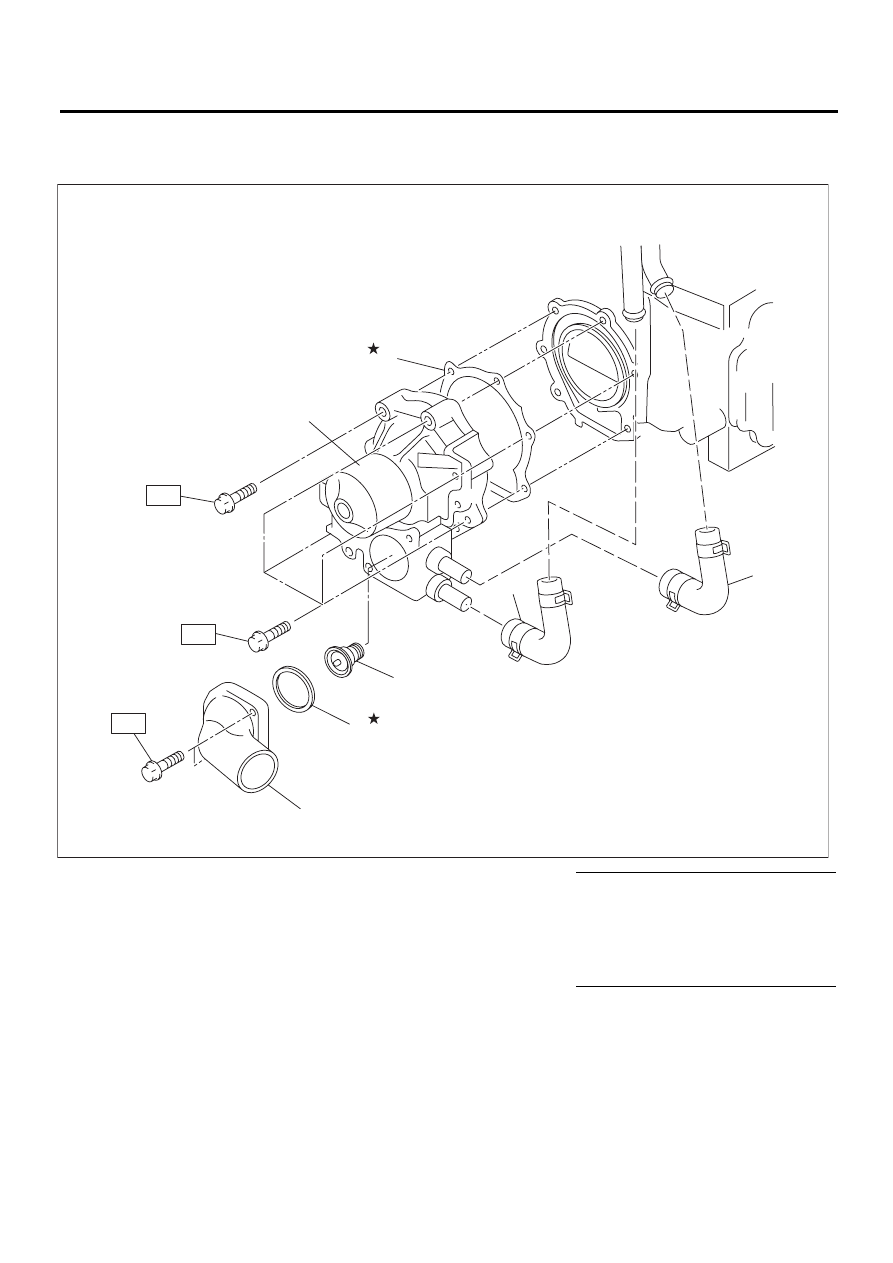

1. ВОДЯНОЙ НАСОС

(1)

Узел водяного насоса

(5)

Прокладка

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Прокладка

(6)

Крышка термостата

T1: Первый: 12 (1,2, 8,9)

Второй: 12 (1,2 8,9)

(3)

Обводной шланг отопителя

(7)

Обводной шланг заправки ох-
лаждающей жидкости

(4)

Термостат



T2: 12 (1,2, 8,9)

CO-02279

(6)

(4)

(1)

(5)

(2)

T2

T1

T1

(3)

(7)

CO(H4DOTC)-5

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

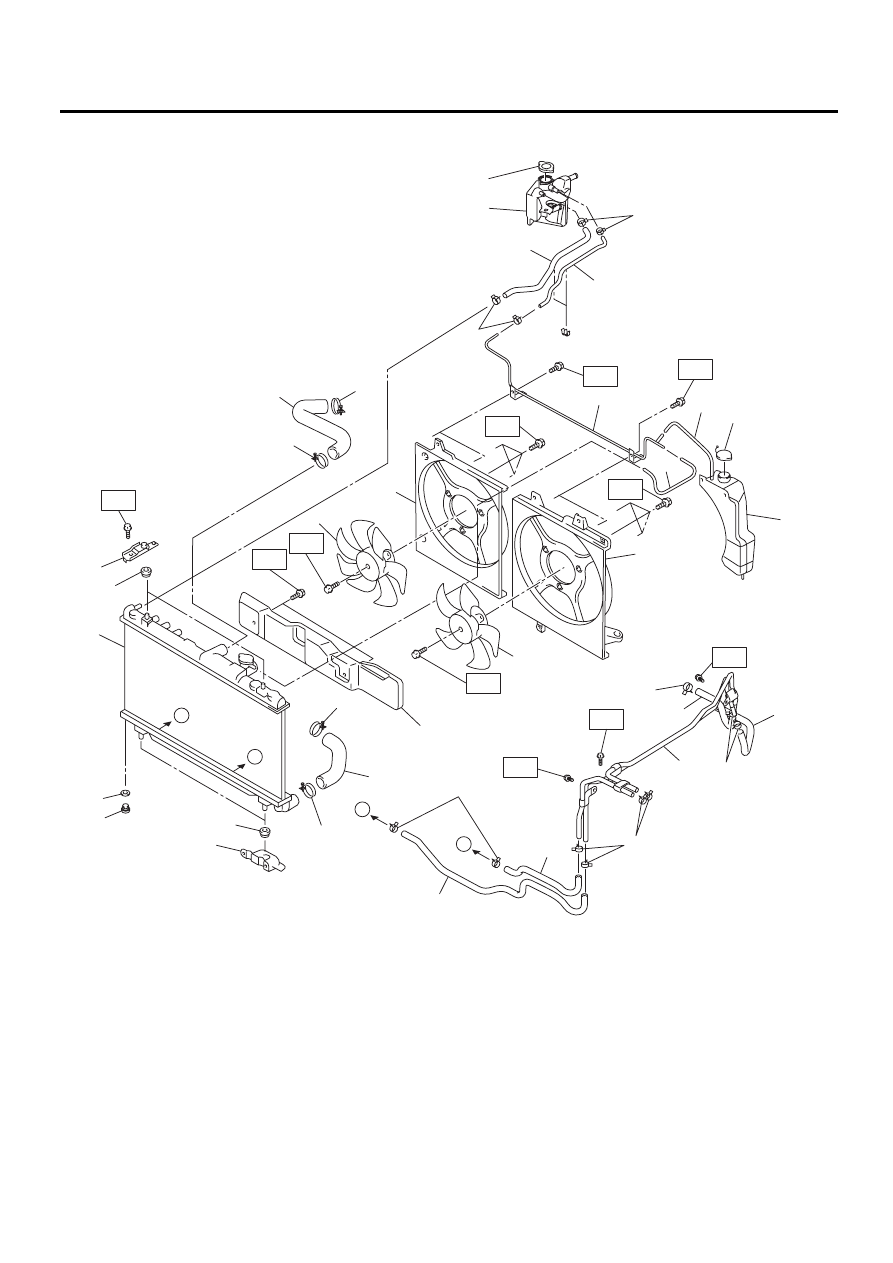

2. РАДИАТОР И ВЕНТИЛЯТОР РАДИАТОРА

C

B

T5

T3

T3

T4

T4

(8)

(9)

(7)

(10)

(29)

(12)

(11)

(14)

(5)

(5)

(6)

(5)

(1)

(2)

(3)

(4)

(28)

(22)

(23)

(5)

(21)

(13)

(15)

(15)

(18)

(19)

(20)

B

C

T4

T4

(27)

(26)

(5)

(5)

(25)

(24)

T2

T2

CO-02401

(17)

(16)

(15)

(15)

T4

(30)

T1

CO(H4DOTC)-6

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.

(1)

Нижняя подушка радиатора

(14) Узел основного вентилятора ра-

диатора

(26)

Шланг заправочного бачка охлаж-
дающей жидкости А

(2)

Радиатор

(15) Хомут шланга ATF (модель AT)

(27)

Шланг заправочного бачка охлаж-
дающей жидкости В

(3)

Верхняя подушка радиатора

(16) Шланг ATF А (модель AT)

(28)

Нижний кронштейн радиатора

(4)

Верхний кронштейн радиатора

(17) Шланг ATF В (модель AT)

(29)

Переливной шланг В

(5)

Хомут

(18) Шланг ATF (модель AT)

(30)

Теплозащитный экран (модель AT)

(6)

Шланг радиатора А

(19) Шланг ATF С (модель AT)



(7)

Крышка расширительного бач-
ка охлаждающей жидкости
двигателя

(20) Шланг ATF D (модель AT)

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(8)

Переливной шланг А

(21) Шланг радиатора В

T1: 3 (0,3, 2,2)

(9)

Расширительный бачок охлаж-
дающей жидкости двигателя

(22) Сливная пробка радиатора

T2: 3,4 (0,35, 2,5)

(10) Переливная трубка

(23) Уплотнительное кольцо

T3: 5 (0,5, 3,7)

(11) Кожух вспомогательного венти-

лятора радиатора

(24) Заправочный бачок охлаждаю-

щей жидкости двигателя

T4: 7,5 (0,76, 5,5)

(12) Кожух основного вентилятора

радиатора

(25) Крышка радиатора (Крышка за-

правочного бачка охлаждаю-
щей жидкости)

T5: 12 (1,2, 8,9)

(13) Узел вспомогательного венти-

лятора радиатора





CO(H4DOTC)-7

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

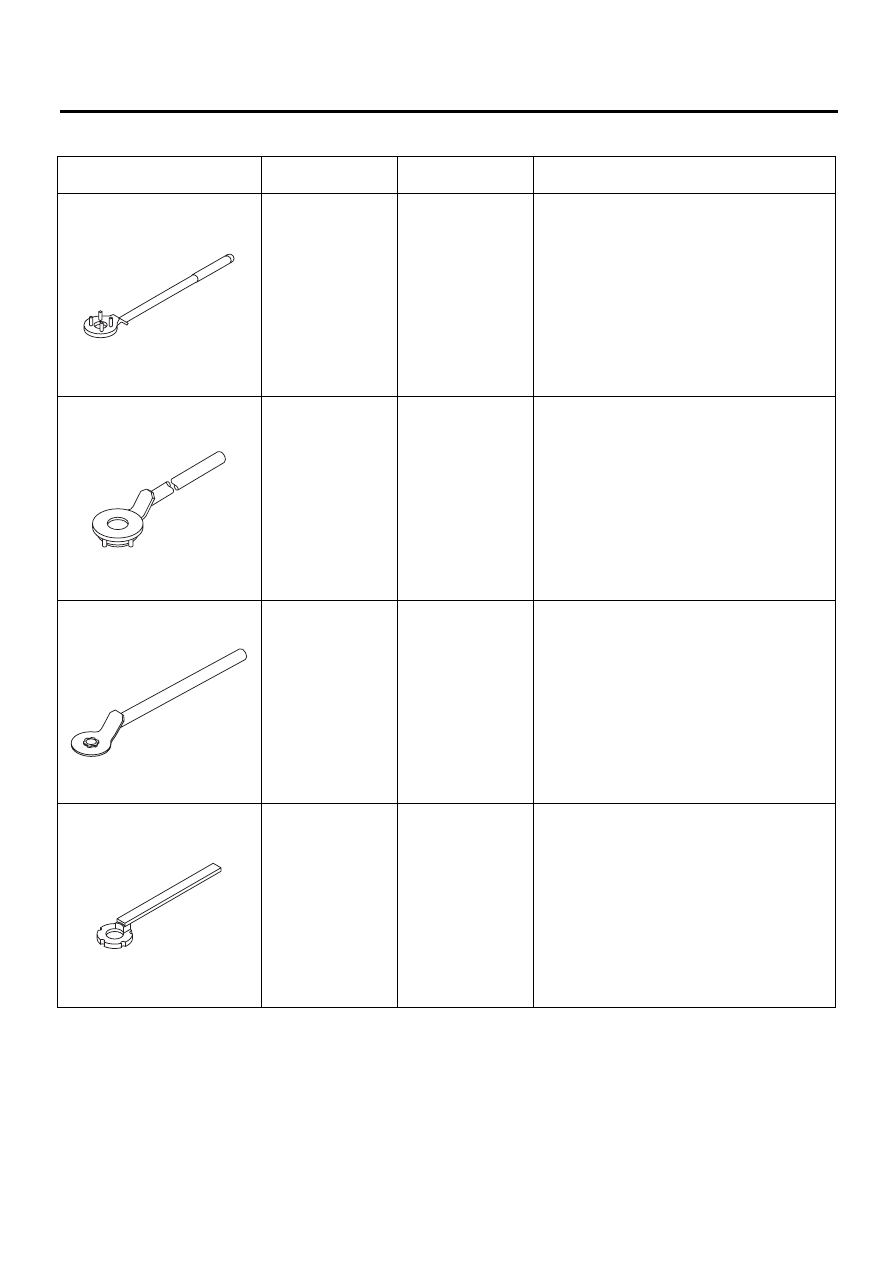

D: ПОДГОТОВКА ИНСТРУМЕНТА

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

499977100

КЛЮЧ ШКИВА КО-
ЛЕНЧАТОГО ВАЛА

Используется для предотвращения враще-
ния шкива коленчатого вала при отворачива-
нии и затяжке болта шкива коленчатого ва-
ла.
(Модель MT)

499977400

КЛЮЧ ШКИВА КО-
ЛЕНЧАТОГО ВАЛА

Используется для предотвращения враще-
ния шкива коленчатого вала при отворачива-
нии и затяжке болта шкива коленчатого ва-
ла.
(Модель AT)

499977500

КЛЮЧ ЗВЕЗДОЧ-
КИ РАСПРЕДЕЛИ-
ТЕЛЬНОГО ВАЛА

Используется для снятия и установки звез-
дочки впускного распределительного вала.

499207400

КЛЮЧ ЗВЕЗДОЧ-
КИ РАСПРЕДЕЛИ-
ТЕЛЬНОГО ВАЛА

Используется для снятия и установки звез-
дочки выпускного распределительного вала.

ST-499977100

ST-499977400

ST-499977500

ST-499207400
