CO(H4DOTC)-24

Крышка радиатора

СИСТЕМА ОХЛАЖДЕНИЯ

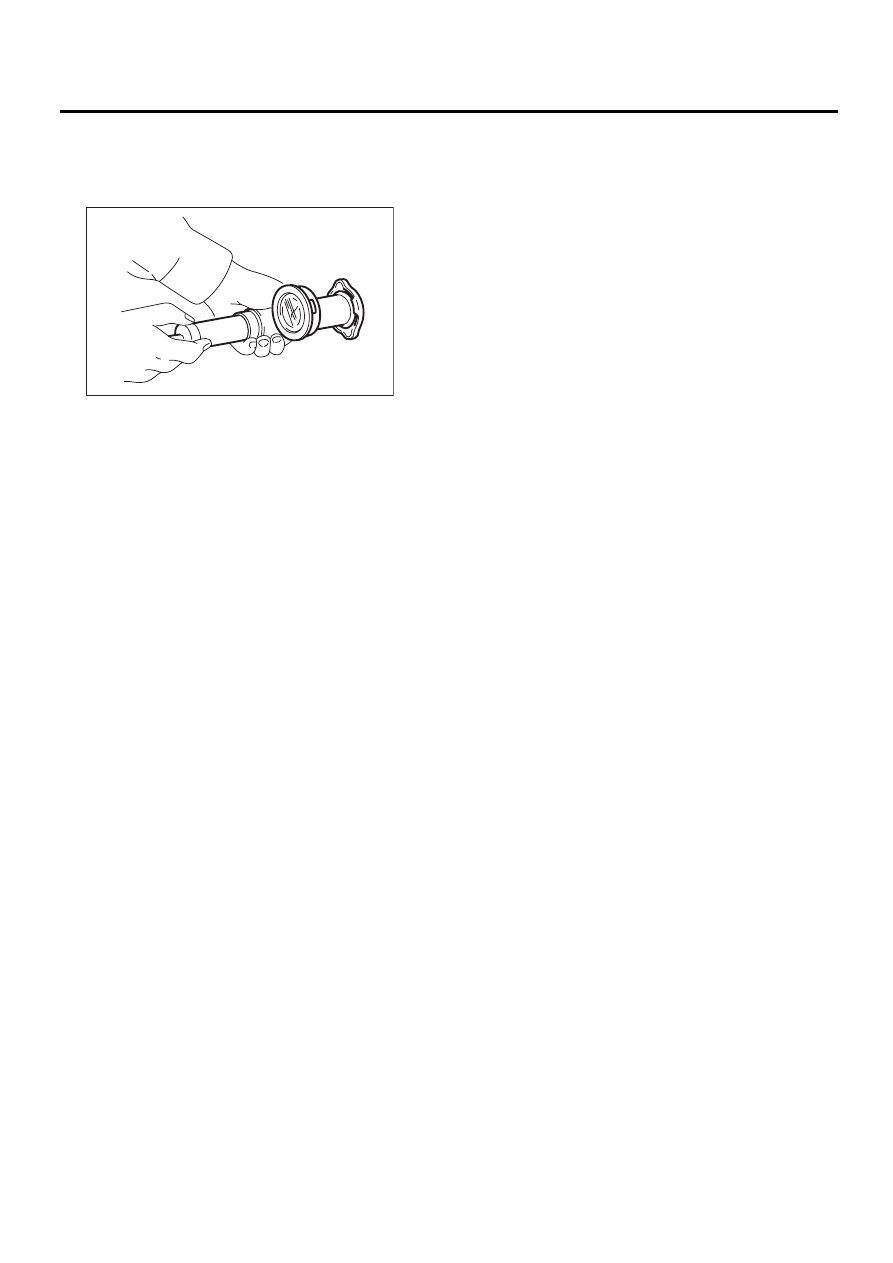

7. Крышка радиатора

A: ПРОВЕРКА

1) Присоедините крышку радиатора к тестеру.

2) Увеличивайте давление до остановки
стрелки измерителя тестера. Крышка радиато-
ра работает нормального, если она удержива-
ет давление на уровне нормативного предела в
течение 5 — 6 секунд. Замените крышку ради-
атора, если давление ее открытия ниже норма-
тивного предела.

Со стороны заправочного бачка

Номинальное значение:

93 — 123 кПа  (0,95 — 1,25 кгс/см

2

,

14 — 18 фунтов/кв. дюйм)

Нормативный предел:

83 кПа (0,85 кгс/см

2

, 12 фунтов/кв. дюйм)

Со стороны радиатора

Номинальное значение:

122 — 152 кПа (1,24 — 1,55 кгс/м

2

,

18 — 22 фунта/кв. дюйм)

Нормативный предел:

112 кПа (1,14 кгс/см

2

, 16 фунтов/кв. дюйм)

ОСТОРОЖНО:
• Перед измерением тщательно удалите пос-
торонние материалы и ржавчину с крышки.
В противном случае, результаты проверки
будут неверными.
• Не перепутайте крышку заправочного бач-
ка охлаждающей жидкости и крышку радиа-
тора.

CO-00044

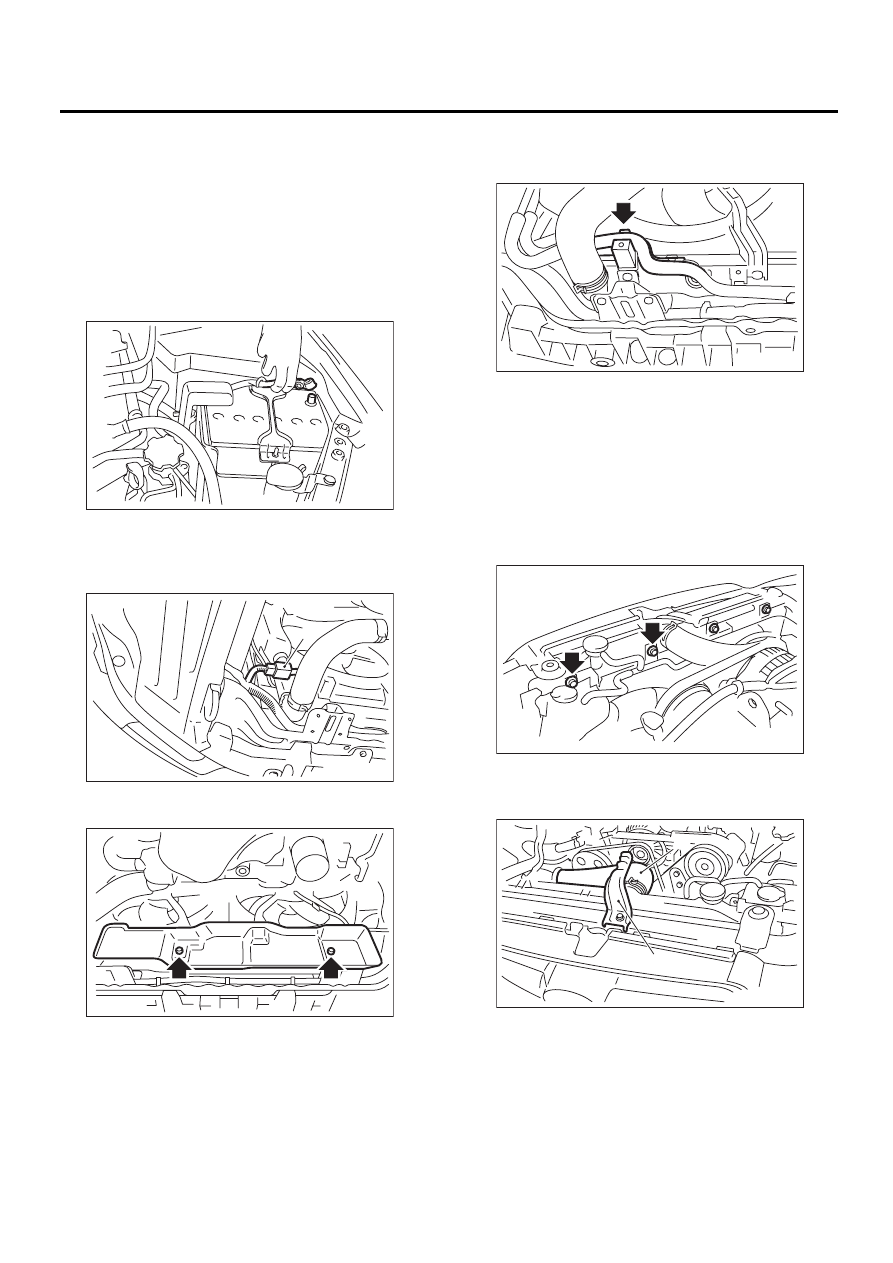

CO(H4DOTC)-25

Основной вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

8. Основной вентилятор

радиатора
и электродвигатель
вентилятора

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Снимите крышку коллектора.
3) Отсоедините провод массы от аккумулятора.

4) Поднимите автомобиль на подъемнике.
5) Снимите нижний кожух.
6) Отсоедините разъем (А) электродвигателя
основного вентилятора.

7) Снимите теплозащитный экран с радиатора.
(Модель AT)

8) Слейте примерно 1 л (1,06 кварт США,
0,88 британских кварт) охлаждающей жидкос-
ти. <См. CO(H4DOTC)-14, СЛИВ ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Ох-
лаждающая жидкость двигателя.>

9) Снимите шланг ATF с зажима на узле элект-
родвигателя основного вентилятора радиато-
ра. (Модель AT)

10) Опустите автомобиль.
11) Снимите воздухозаборный короб.
12) Отсоедините переливной шланг.
13) Отсоедините переливную трубку.
14) Снимите расширительный бачок.
<См. CO(H4DOTC)-29, СНЯТИЕ, Расширитель-
ный бачок.>
15) Отверните крепежные болты от узла элек-
тродвигателя основного вентилятора радиато-
ра.

16) Отсоедините от радиатора впускной шланг
радиатора (А).
17) Снимите держатель стойки капота (В).

18) Снимите узел электродвигателя основного
вентилятора радиатора с автомобиля.

IN-00203

CO-00251

(A)

CO-02355

CO-00258

CO-00259

CO-00255

(A)

(B)

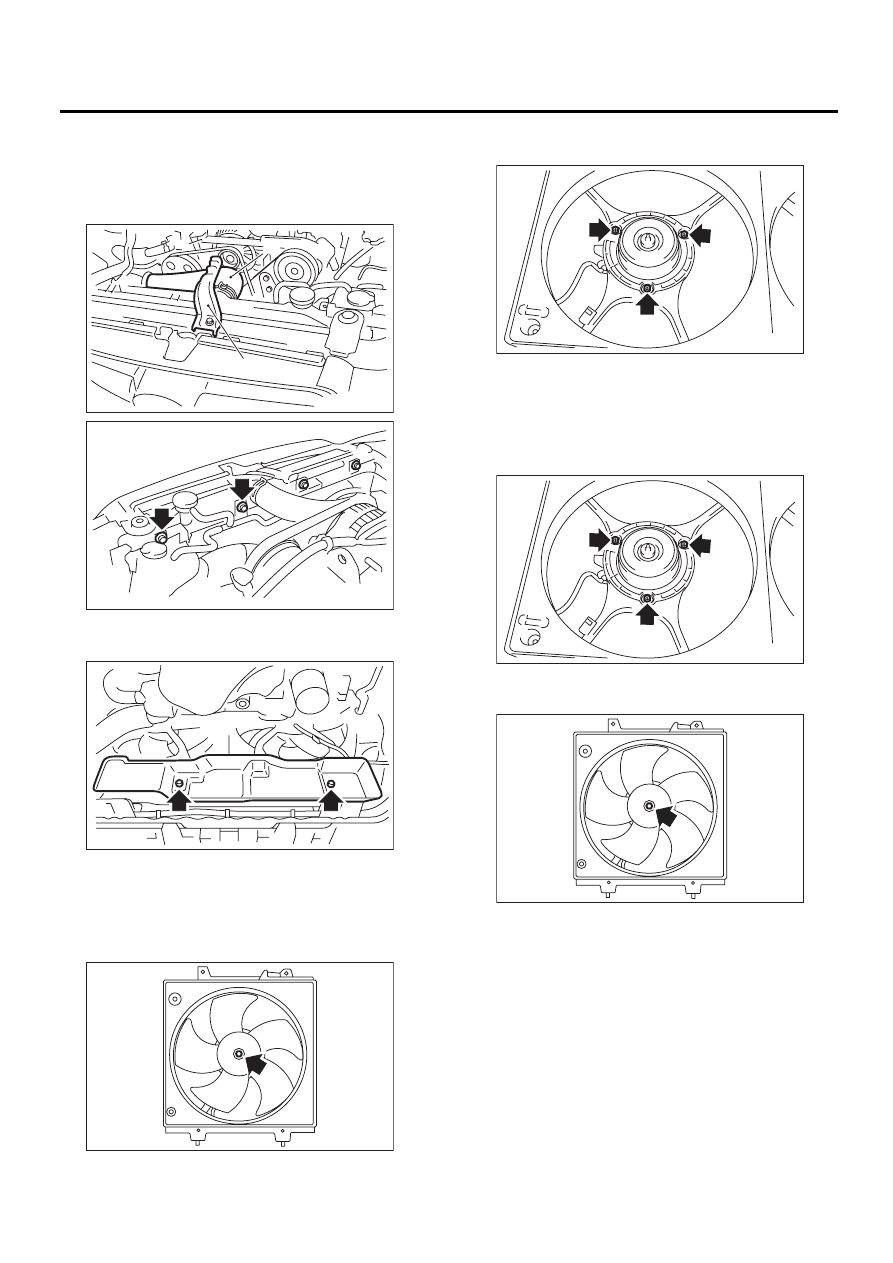

CO(H4DOTC)-26

Основной вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

Момент затяжки:

3,0 Нм (0,3 кгс-м, 2,2 фунт-сила-фут)

C: РАЗБОРКА

1) Снимите зажим, который крепит разъем
электродвигателя вентилятора к кожуху.
2) Отверните гайку, которая крепит вентиля-
тор к электродвигателю вентилятора.

3) Отверните болты, которые крепят электро-
двигатель вентилятора к кожуху.

D: СБОРКА

Сборка производится в порядке, обратном по-
рядку разборки.

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

Момент затяжки:

3,4 Нм (0,35 кгс-м, 2,5 фунт-сила-фут)

CO-00255

(A)

(B)

CO-00259

CO-02355

CO-02142

CO-00050

CO-00050

CO-02142

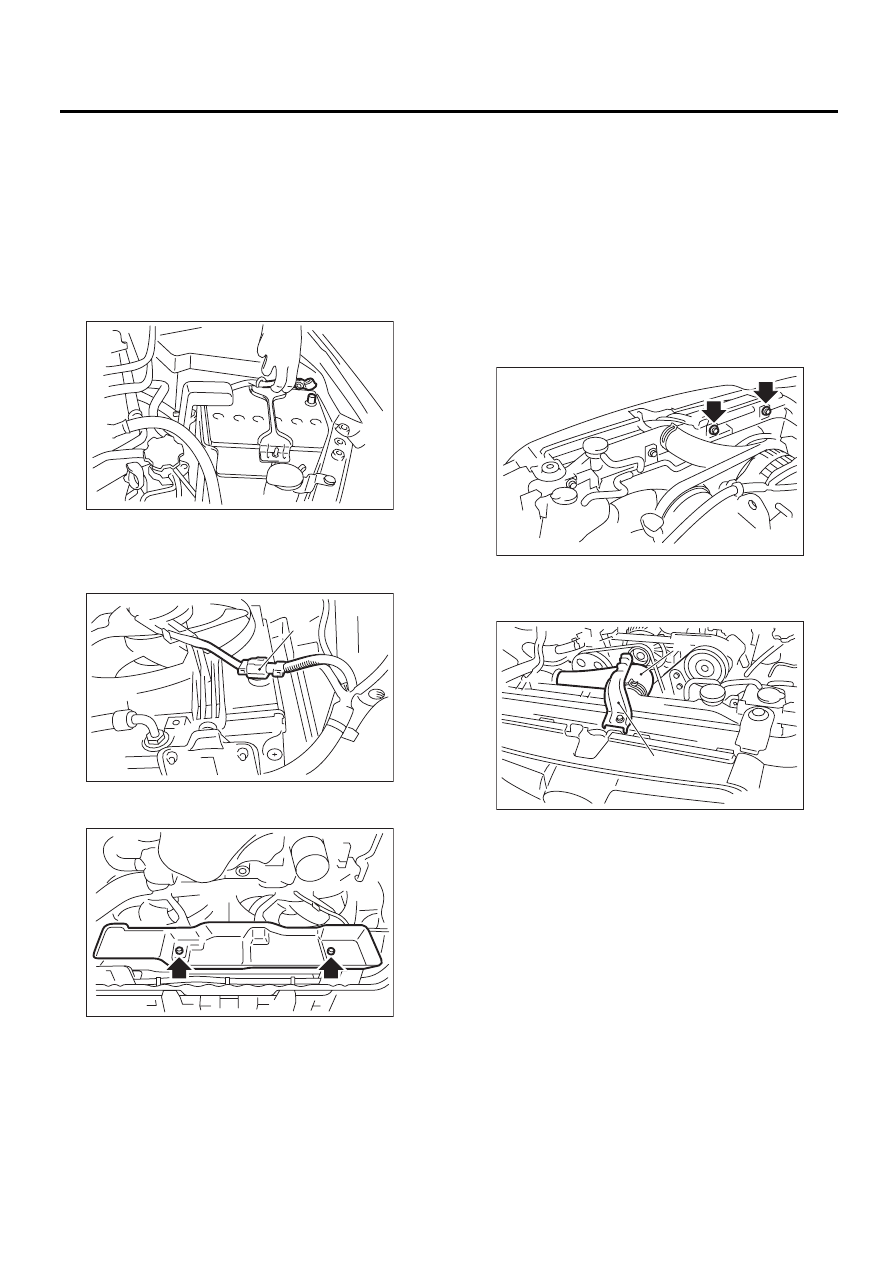

CO(H4DOTC)-27

Вспомогательный вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

9. Вспомогательный

вентилятор радиатора
и электродвигатель
вентилятора

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Снимите крышку коллектора.
3) Отсоедините провод массы от аккумулятора.

4) Поднимите автомобиль на подъемнике.
5) Снимите нижний кожух.
6) Отсоедините разъем (В) электродвигателя
вспомогательного вентилятора.

7) Снимите теплозащитный экран с радиатора.
(Модель AT)

8) Слейте примерно 1 л (1,06 кварт США,
0,88 британских кварт) охлаждающей жидкос-
ти. <См. CO(H4DOTC)-14, СЛИВ ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Ох-
лаждающая жидкость двигателя.>

9) Снимите шланг ATF с зажима на узле элект-
родвигателя вспомогательного вентилятора
радиатора. (Модель AT)
10) Опустите автомобиль.
11) Снимите воздухозаборный короб.
12) Отсоедините переливной шланг.
13) Отсоедините переливную трубку.
14) Снимите расширительный бачок.
<См. CO(H4DOTC)-29, СНЯТИЕ, Расширитель-
ный бачок.>
15) Отверните крепежные болты от узла элек-
тродвигателя вспомогательного вентилятора
радиатора.

16) Отсоедините от радиатора впускной шланг
радиатора (А).
17) Снимите держатель стойки капота (В).

18) Снимите узел электродвигателя вспомога-
тельного вентилятора радиатора с автомоби-
ля.

IN-00203

CO-00252

(B)

CO-02355

CO-00292

CO-00255

(A)

(B)
