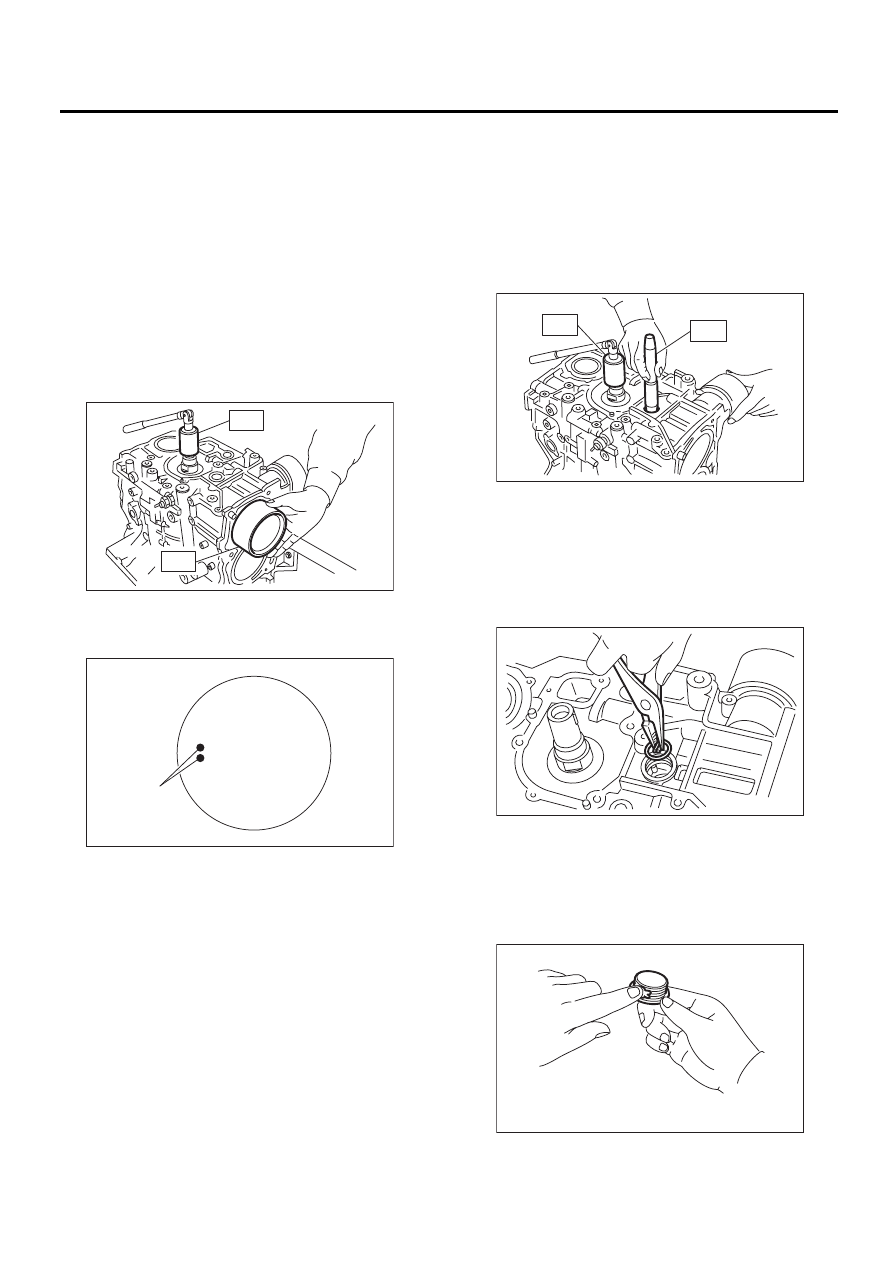

ME(H4DOTC)-82

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

20) Установите поршень.

(1) Установите детали таким образом, что-
бы цилиндры №1 и №2 находились с верх-
ней стороны.
(2) При помощи специального инструмента
ST1, поверните коленчатый вал так, чтобы
шатуны №1 и №2 встали в нижнюю мертвую
точку.

ST1

499987500

ТОРЦОВЫЙ КЛЮЧ КОЛЕН-
ЧАТОГО ВАЛА

(3) Нанесите слой моторного масла на пор-
шни и цилиндры и вставьте поршни в свои
цилиндры при помощи специального инстру-
мента ST2.

ST2

498747300

НАПРАВЛЯЮЩАЯ ПОРШНЯ

ПРИМЕЧАНИЕ:
Расположите переднюю отметку на поршне к
передней части двигателя.

21) Установите поршневой палец.

(1) Нанесите слой моторного масла на спе-
циальный инструмент ST3.
(2) Вставьте специальный инструмент ST3 в
сервисное отверстие, чтобы совместить от-
верстие поршневого пальца с головкой ша-
туна.

ST3

499017100

НАПРАВЛЯЮЩАЯ ПОРШ-
НЕВОГО ПАЛЬЦА

(3) Нанесите слой моторного масла на пор-
шневой палец и вставьте поршневой палец
в поршень и шатун через сервисное отверс-
тие.
(4) Установите стопорное кольцо.

ПРИМЕЧАНИЕ:
Используйте новые стопорные кольца.

(5) Нанесите прокладочный герметик на
резьбовую часть заглушки сервисного от-
верстия.

Прокладочный герметик:

THREE BOND 1105 (Деталь № 004403010)
или эквивалентный

(A) Передняя отметка

ME-00157

ST2

ST1

ME-00742

(A)

ME-00158

ST1

ST3

ME-00159

ME-00160

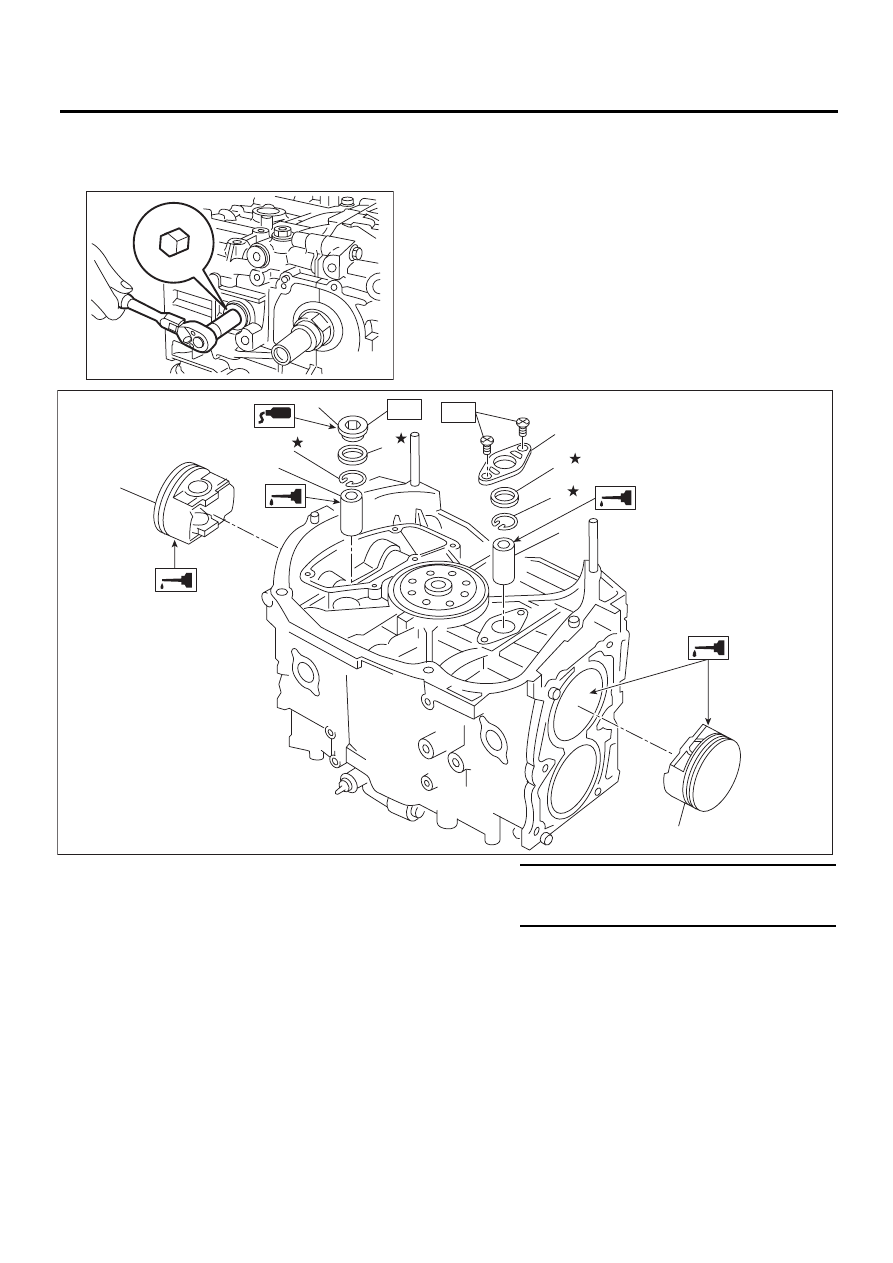

ME(H4DOTC)-83

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

(6) Установите водяной насос и прокладку.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

ME-00140

(1)

Поршень

(5)

Заглушка сервисного отверстия

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Поршневой палец

(6)

Крышка сервисного отверстия

T1: 6,4 (0,65, 4,7)

(3)

Стопорное кольцо

(7)

Уплотнительное кольцо

T2: 70 (7,1, 50,6)

(4)

Прокладка





(2)

(3)

(1)

(2)

(6)

(3)

(7)

(4)

(5)

ME-02440

T2

T1

(1)

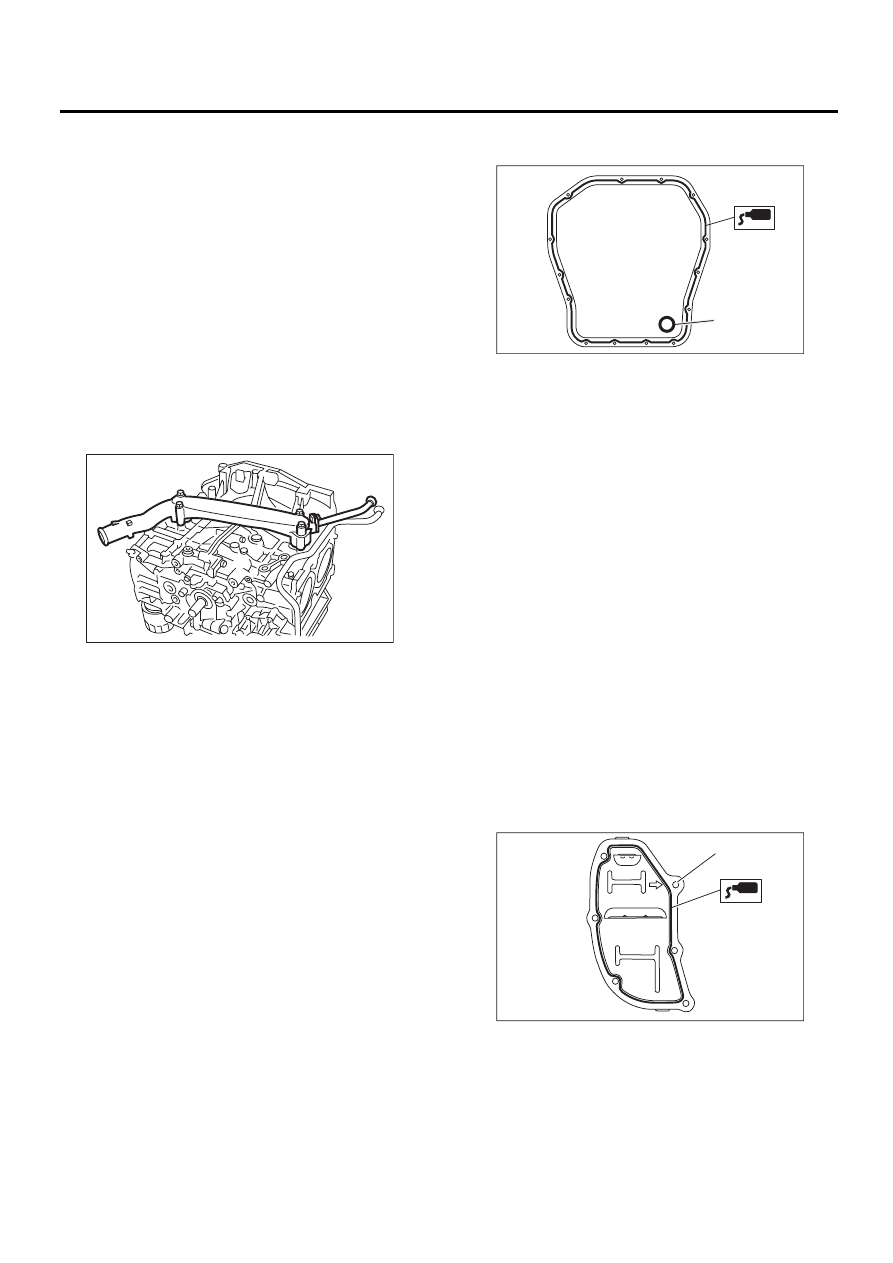

ME(H4DOTC)-84

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

(7) Установите детали таким образом, что-
бы цилиндры №3 и №4 находились с верх-
ней стороны. Следуя тем же процедурам,
что и для цилиндров №1 и №2, установите
поршни и поршневые пальцы.
(8) Установите крышку сервисного отверс-
тия.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

22) Установите водяную трубку.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

23) Установите отражательную пластину.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

24) Установите маслоприемник.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

10 Нм (1,0 кгс-м, 7,2 фунт-сила-фут)

25) Затяните опору маслоприемника вместе с
отражательной пластиной.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

26) Нанесите прокладочный герметик на со-
прягаемые поверхности поддона картера и ус-
тановите поддон картера.

ПРИМЕЧАНИЕ:
Установку производите в течение 5 минут пос-
ле нанесения прокладочного герметика.

Прокладочный герметик:

THREE BOND 1217G (Деталь № K0877Y0100)
или эквивалентный

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

27) Нанесите прокладочный герметик на со-
прягаемые поверхности крышки масляного се-
паратора и резьбовую часть болта (A), как по-
казано на рисунке (при повторном использова-
нии болта), затем установите крышку
масляного сепаратора.

ПРИМЕЧАНИЕ:
• Установку производите в течение 5 минут
после нанесения прокладочного герметика.
• Используйте новую крышку масляного сепа-
ратора.

Прокладочный герметик:

Сопряженная поверхность

THREE BOND 1217G
(Деталь № K0877Y0100) или эквивалент-
ный

Резьба болта (A) (при повторном исполь-
зовании болта)

THREE BOND 1324 (Деталь № 004403042)
или эквивалентный

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

ME-00300

(A) Прокладка

LU-02353

(A)

ME-03333

(A)

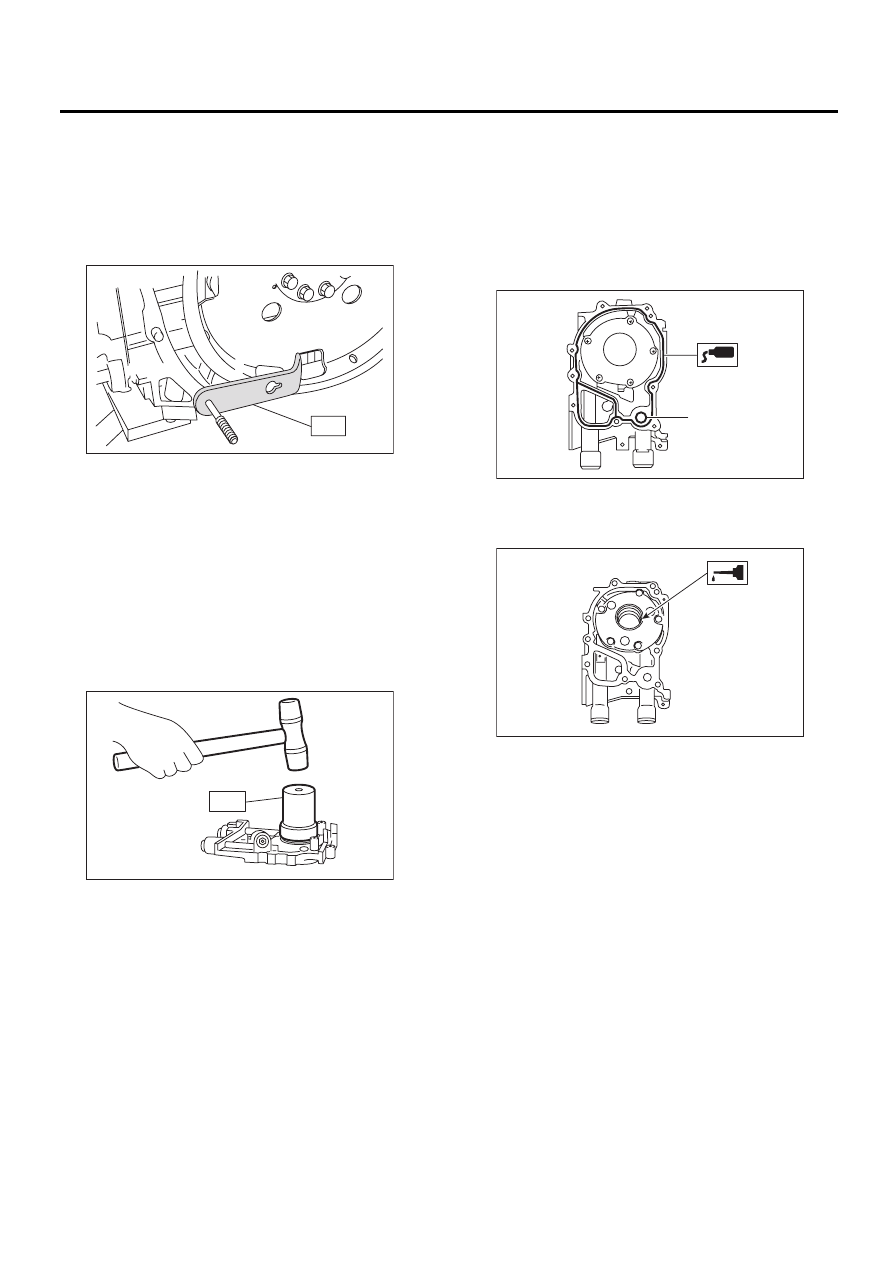

ME(H4DOTC)-85

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

28) Установите ведущий диск. (Модель AT)
Заблокируйте коленчатый вал при помощи спе-
циального инструмента.
ST

498497100

СТОПОР КОЛЕНЧАТОГО
ВАЛА

Момент затяжки:

72 Нм (7,3 кгс-м, 53,1 фунт-сила-фут)

29) Установите маховик. (модель MT) <См. CL-
23, УСТАНОВКА, Маховик.>
30) Установите диск и корзину сцепления. (мо-
дель MT) <См. CL-19, УСТАНОВКА, Диск и корзи-
на сцепления.>
31) Установите масляный насос.

(1) При помощи специального инструмента
установите передний сальник.

ST

499587100

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ САЛЬНИКА

ПРИМЕЧАНИЕ:
Используйте новый передний сальник.

(2) Нанесите прокладочный герметик на со-
пряженные поверхности масляного насоса.

ПРИМЕЧАНИЕ:
Установку производите в течение 5 минут пос-
ле нанесения прокладочного герметика.

Прокладочный герметик:

THREE BOND 1217G (Деталь № K0877Y0100)
или эквивалентный

(3) Нанесите слой моторного масла внутрь
сальника.

ME-00136

ST

LU-00021

ST

(A) Уплотнительное кольцо

ME-00165

(A)

ME-00312
