ME(H4DOTC)-86

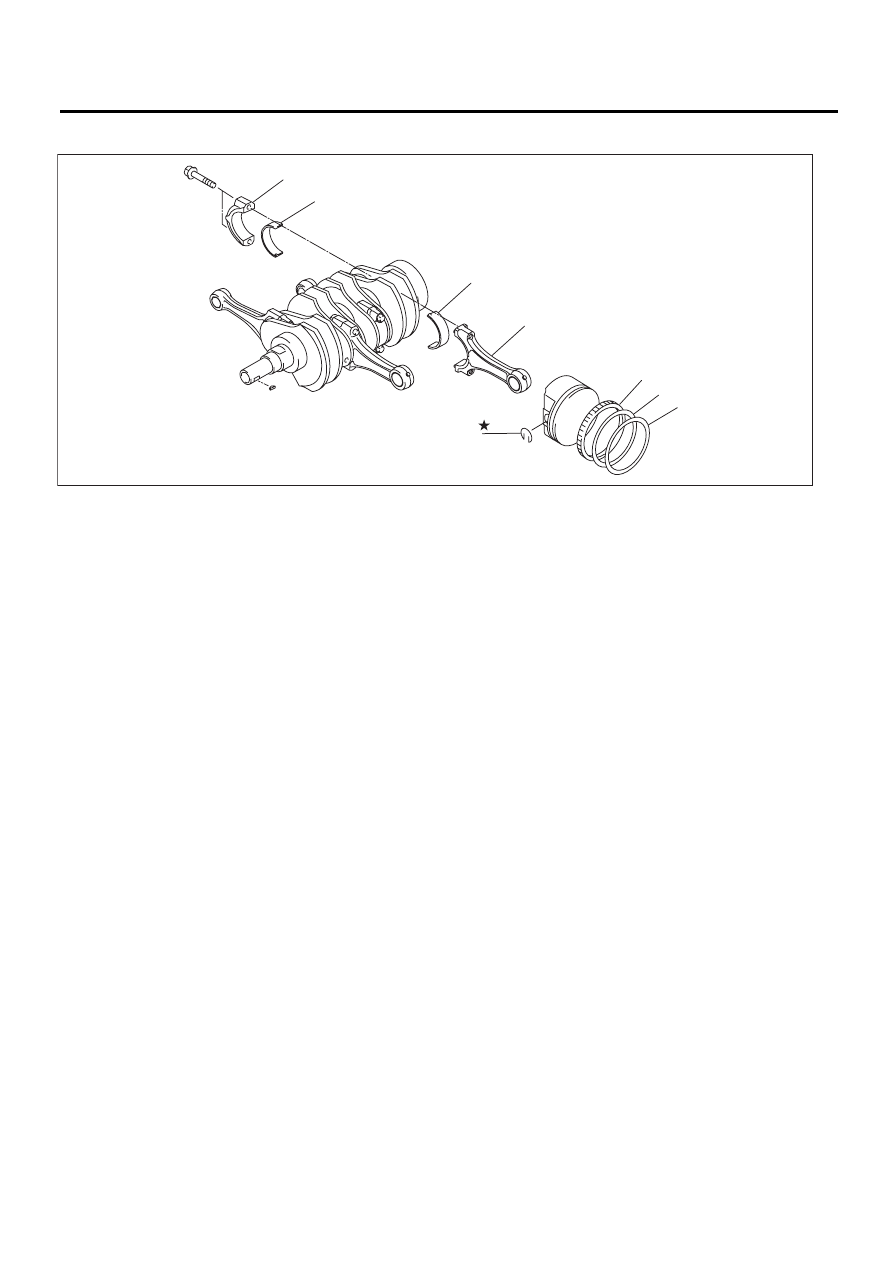

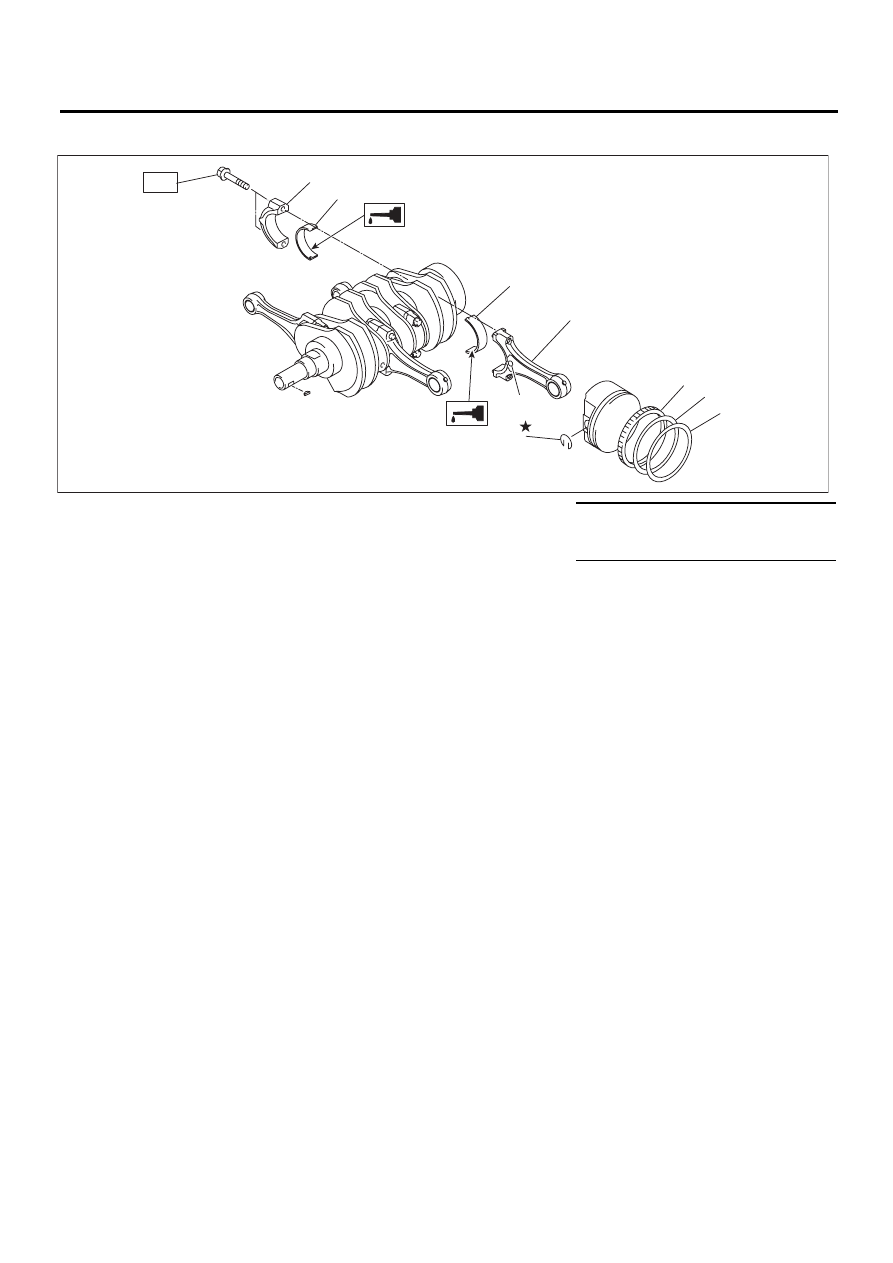

Блок цилиндров
МЕХАНИЧЕСКАЯ ЧАСТЬ
(4) Установите масляный насос на блок ци-
линдров. Будьте осторожны, чтобы во вре-
мя установки не повредить сальник.
ПРИМЕЧАНИЕ:
• Убедитесь, что кромки сальника не загнуты.
• Перед установкой совместите плоскую по-
верхность внутреннего ротора масляного насо-
са с коленчатым валом.
• Используйте новые уплотнительные кольца
и сальники.
• Не забудьте установить уплотнительные
кольца.

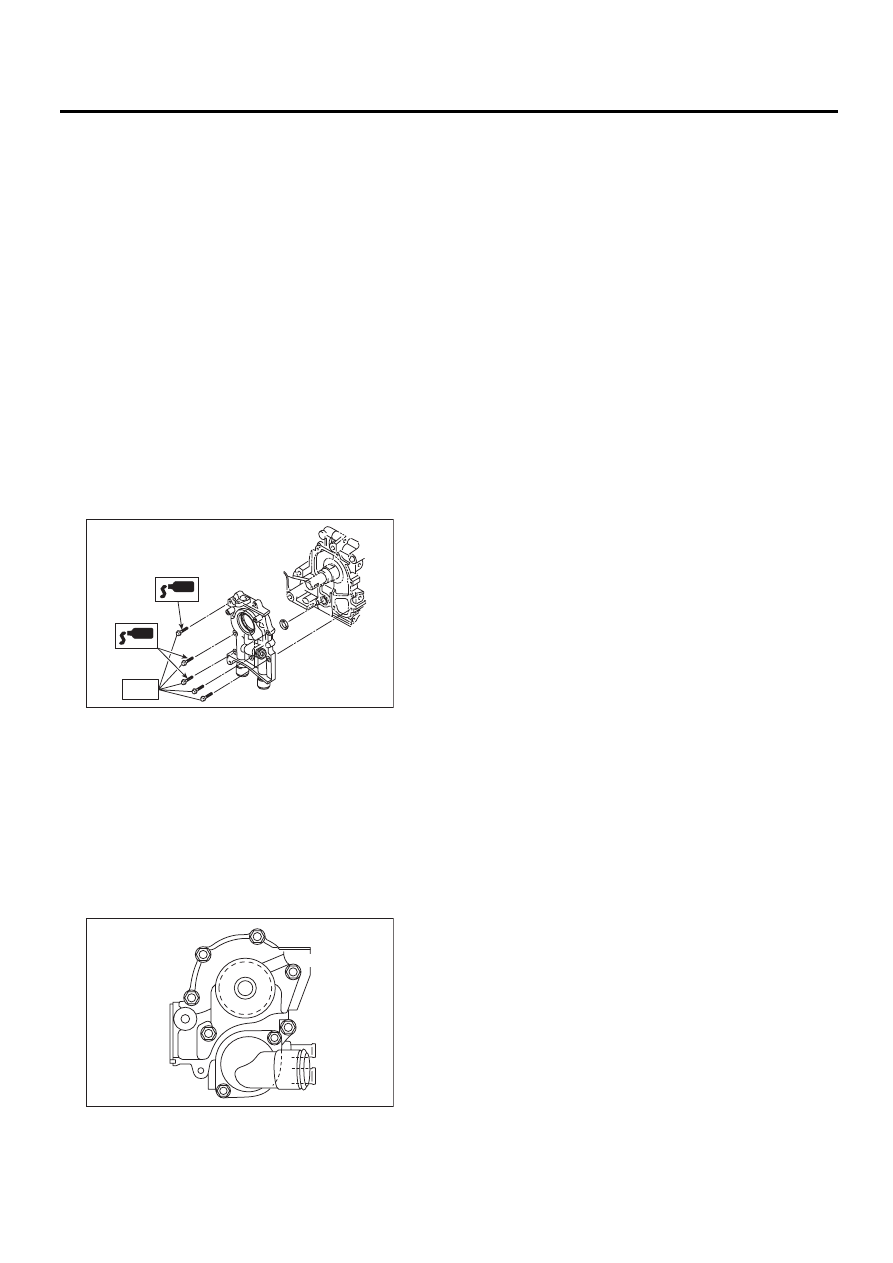

(5) Нанесите прокладочный герметик на
резьбу трех болтов, показанных на рисунке.
(при повторном использовании болтов)
Прокладочный герметик:
THREE BOND 1324 (Деталь № 004403042)
или эквивалентный
Момент затяжки:
6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

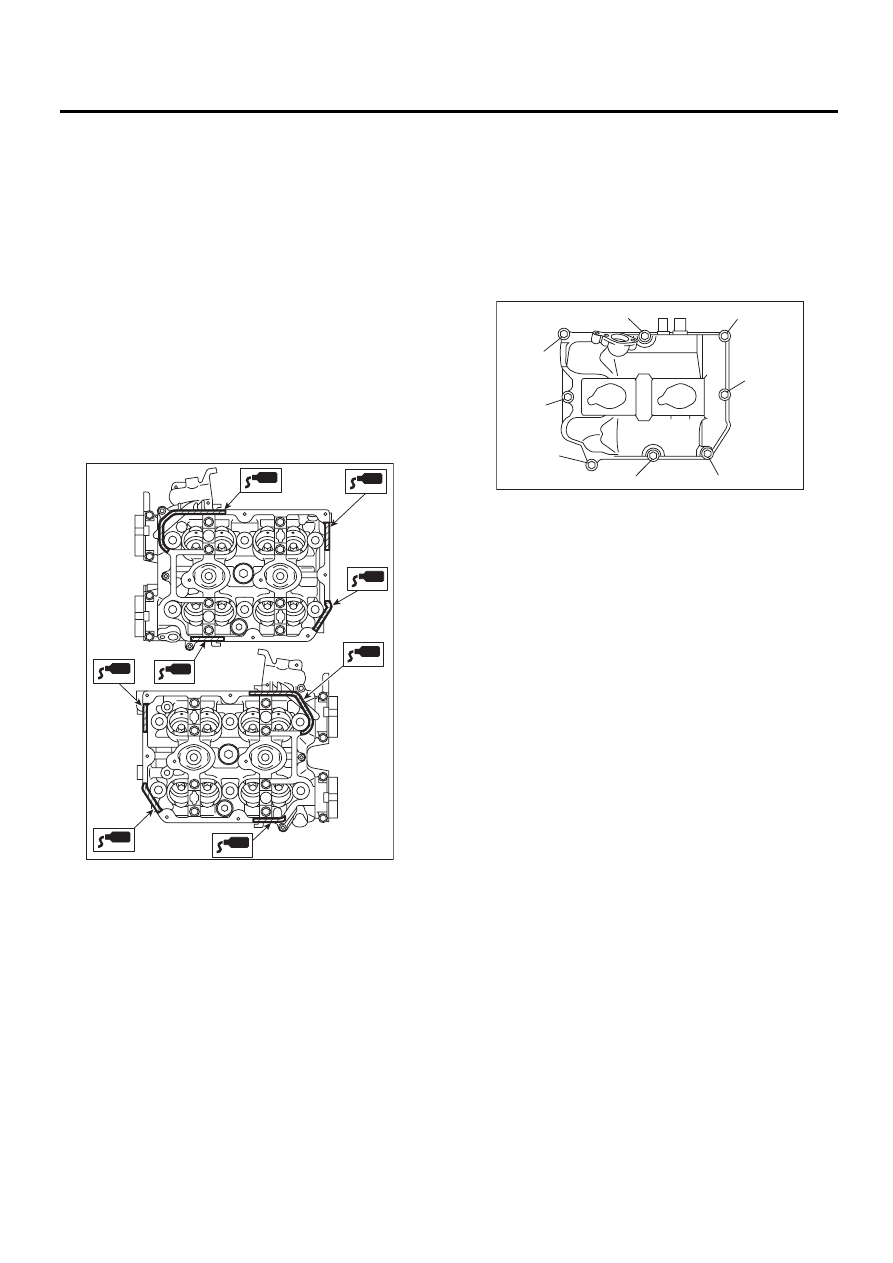

32) Установите заглушку сервисного отверс-
тия и прокладку.
ПРИМЕЧАНИЕ:
• При установке водяного насоса, затяните
болты в два этапа в алфавитном порядке, как
показано на рисунке.
• Используйте новую прокладку.
Момент затяжки:
Первый: 12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)
Второй: 12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)
33) Установите обводную водяную трубку ото-
пителя.
Момент затяжки:
6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)
34) Установите масляный радиатор. <См.
LU(H4DO)-22, УСТАНОВКА, Масляный радиа-
тор.>
35) Установите масляный фильтр.
<См. LU(H4DO)-21, УСТАНОВКА, Фильтр мо-
торного масла.>
36) Установите головку блока цилиндров.
<См. ME(H4DOTC)-65, УСТАНОВКА, Головка
блока цилиндров.>
37) Установите распределительный вал.
<См. ME(H4DOTC)-59, УСТАНОВКА, Распреде-
лительный вал.>
38) Установите кронштейны генератора и ком-
прессора кондиционера на головку блока ци-
линдров.
Момент затяжки:
36 Нм (3,7 кгс-м, 26,6 фунт-сила-фут)
39) Установите звездочку коленчатого вала.
<См. ME(H4DOTC)-57, УСТАНОВКА, Звездоч-
ка коленчатого вала.>
40) Установите звездочку распределительного
вала.
<См. ME(H4DOTC)-55, УСТАНОВКА, Звездоч-
ка распределительного вала.>
41) Установите ремень ГРМ.
<См. ME(H4DOTC)-48, УСТАНОВКА, Ремень
ГРМ.>
42) Отрегулируйте клапанный зазор.
<См. ME(H4DOTC)-28, РЕГУЛИРОВКА, Клапан-
ный зазор.>
