Subaru Legacy (2008 год). Руководство - часть 338

ME(H4DOTC)-74

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

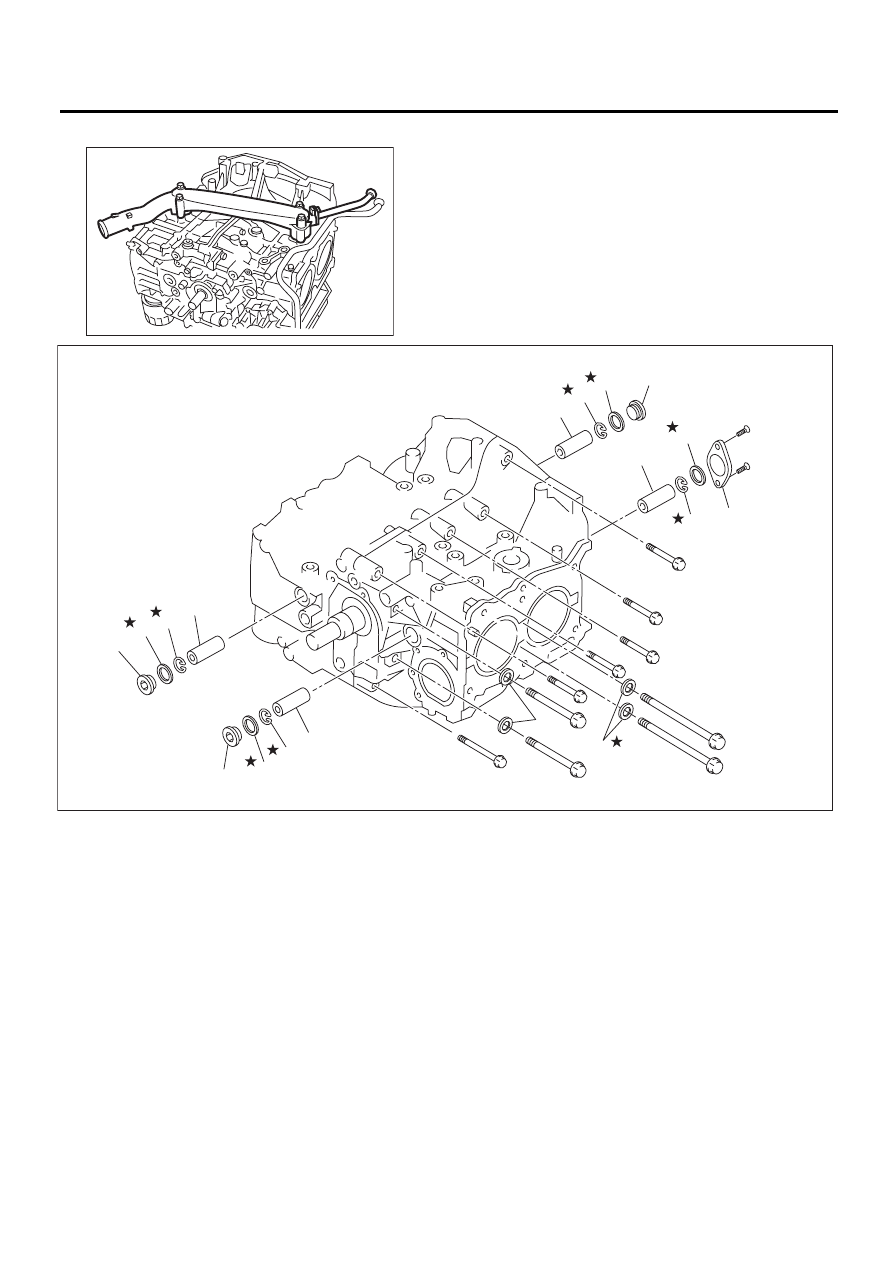

25) Снимите водяную трубку.

ME-00300

(1)

Заглушка сервисного отверстия

(4)

Поршневой палец

(7)

Уплотнительная шайба

(2)

Прокладка

(5)

Крышка сервисного отверстия

(8)

Шайба

(3)

Стопорное кольцо

(6)

Уплотнительное кольцо





ME-02889

(3)

(4)

(2)

(1)

(3)

(4)

(5)

(6)

(2)

(3)

(2)

(1)

(3)

(4)

(4)

(8)

(7)

(1)

ME(H4DOTC)-75

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

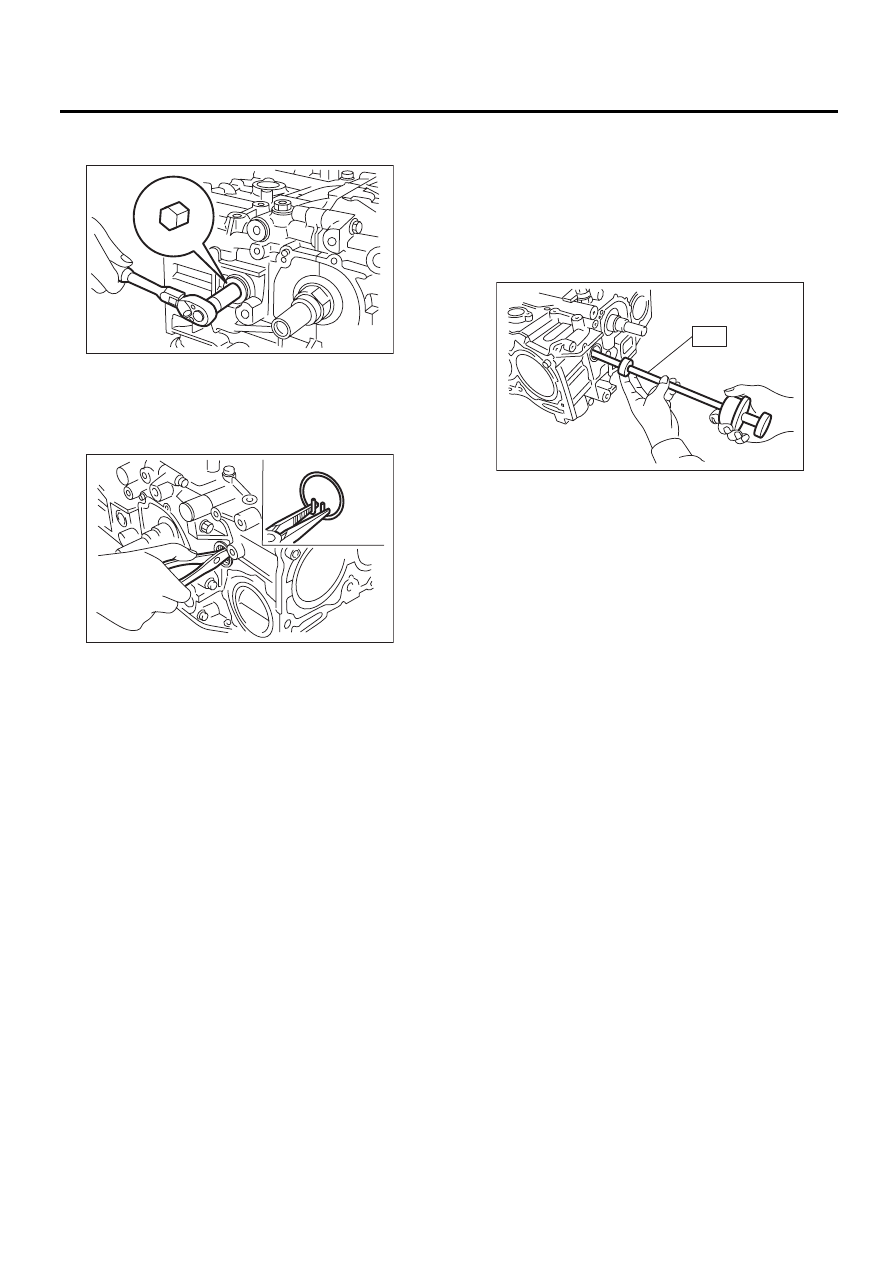

26) Снимите заглушки сервисных отверстий
при помощи шестигранного ключа [14 мм].

27) Снимите крышку сервисного отверстия.
28) Поверните коленчатый вал так, чтобы при-
вести поршни №1 и №2 в нижнюю мертвую точ-
ку, затем снимите стопорное кольцо поршня че-
рез сервисное отверстие цилиндров №1 и №2.

29) Извлеките поршневые пальцы из поршней
№1 и №2 при помощи специального инструмента.
ST

499097700

СЪЕМНИК ПОРШНЕВОГО
ПАЛЬЦА

ПРИМЕЧАНИЕ:
Будьте внимательны, чтобы не перепутать из-
начальное сочетание поршня, поршневого паль-
ца и цилиндра.

30) Аналогично извлеките поршневые пальцы
из поршней №3 и №4.
31) Отверните соединительный болт блока ци-
линдров с правой стороны.
32) Ослабьте соединительный болт блока ци-
линдров с левой стороны на 2 — 3 оборота.
33) Установите деталь так, чтобы блок цилин-
дров (левый) был сверху, и снимите соедини-
тельный болт блока цилиндров.

ME-00140

ME-00141

ME-03325

ST

ME(H4DOTC)-76

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

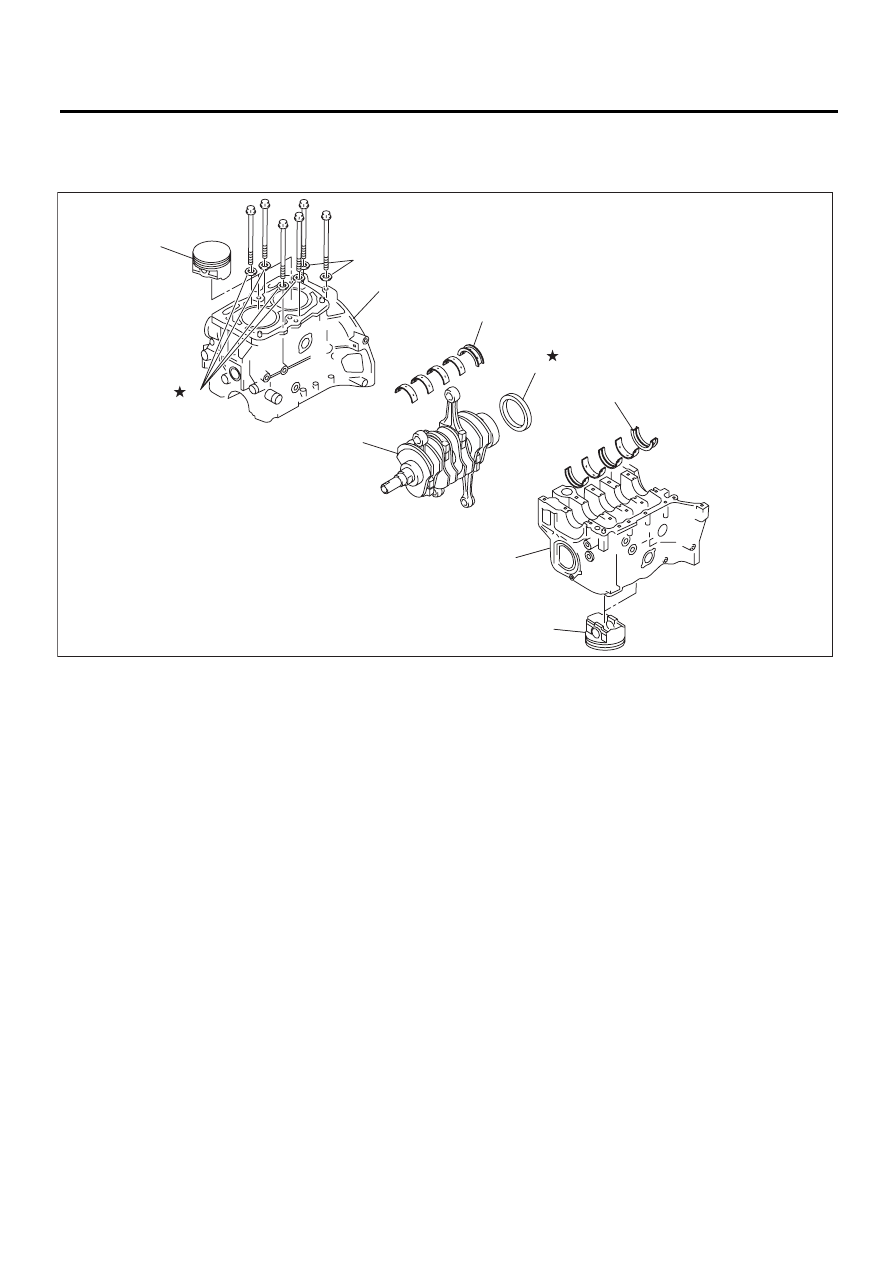

34) Разделите правый и левый блоки цилиндров.

ПРИМЕЧАНИЕ:
Разделяя блоки цилиндров, не допускайте падения шатуна и повреждения блока цилиндров.

35) Снимите задний сальник.
36) Снимите коленчатый вал вместе с шатуна-
ми.
37) Снимите вкладыши коренных подшипни-
ков коленчатого вала с блока цилиндров при
помощи ручки молотка.

ПРИМЕЧАНИЕ:
• Для снятия вкладыша коренного подшипни-
ка коленчатого вала, нажимайте на его конец
противоположный стопорному замку.
• Будьте внимательны, чтобы не перепутать
комбинации вкладышей коренных подшипни-
ков коленчатого вала.
38) Извлеките все поршни из блока цилиндров
при помощи деревянного бруска или ручки мо-
лотка.

ПРИМЕЧАНИЕ:
Будьте внимательны, чтобы не перепутать из-
начальное сочетание поршня и цилиндра.

(1)

Блок цилиндров

(4)

Вкладыш коренного подшипника коленчатого вала

(7)

Шайба

(2)

Задний сальник

(5)

Поршень





(3)

Коленчатый вал

(6)

Уплотнительная шайба





ME-02890

(2)

(3)

(4)

(4)

(5)

(6)

(5)

(1)

(1)

(7)

ME(H4DOTC)-77

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

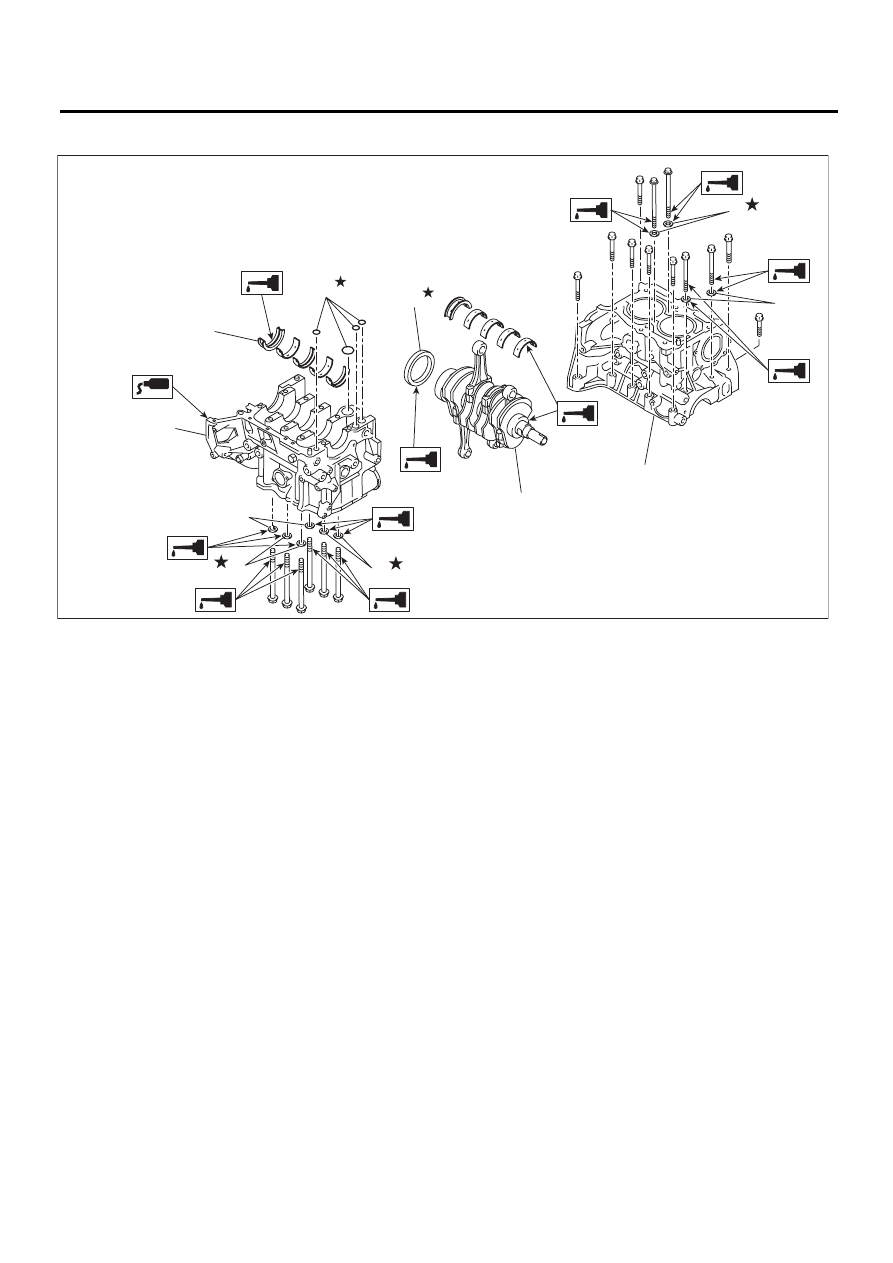

B: УСТАНОВКА

(1)

Вкладыш коренного подшипни-
ка коленчатого вала

(4)

Задний сальник

(6)

Уплотнительная шайба

(2)

Коленчатый вал

(5)

Уплотнительное кольцо

(7)

Шайба

(3)

Блок цилиндров





(4)

(1)

(3)

(3)

(2)

(5)

(6)

(6)

(6)

(7)

(7)

ME-03207
