FU(H4DOTC)-52

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

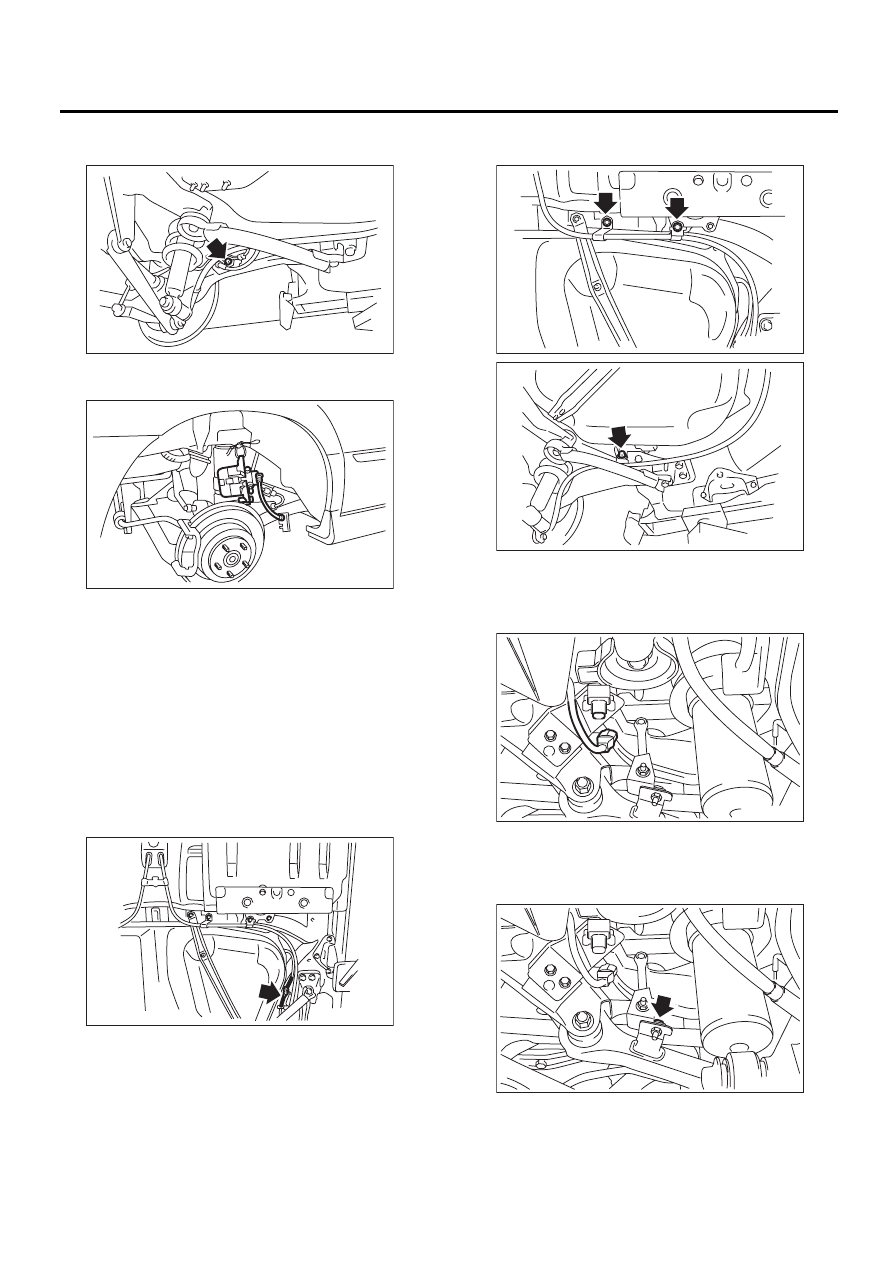

13) Отверните болты, которые крепят опорный
кронштейн заднего тормозного шланга.

14) Снимите суппорт заднего тормоза и привя-
жите его сбоку к кузову автомобиля.

15) Снимите трос стояночного тормоза с узла
стояночного тормоза. <См. PB-6, СНЯТИЕ,
Узел стояночного тормоза (задний дисковый
тормоз).>
16) Снимите заднюю выхлопную трубу.
<См. EX(H4DOTC)-12, СНЯТИЕ, Задняя вы-
хлопная труба.>
17) Снимите карданный вал. <См. DS-10, СНЯ-
ТИЕ, Карданный вал.>
18) Снимите теплозащитный экран и щиток
топливного бака.
19) Отсоедините разъем от датчика скорости
заднего колеса системы ABS.

20) Отверните болты, которые крепят хомут
троса стояночного тормоза.

21) Отсоедините разъем от заднего датчика
высоты автомобиля. (модели с автоматичес-
кой регулировкой уровня светового пучка фар,
только с левой стороны)

22) Снимите кронштейн заднего датчика высо-
ты автомобиля с задней поперечной тяги. (мо-
дели с автоматической регулировкой уровня
светового пучка фар, только с левой стороны)

FU-01128

FU-00462

FU-02894

FU-02895

FU-02896

LI-00674

LI-00675

FU(H4DOTC)-53

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

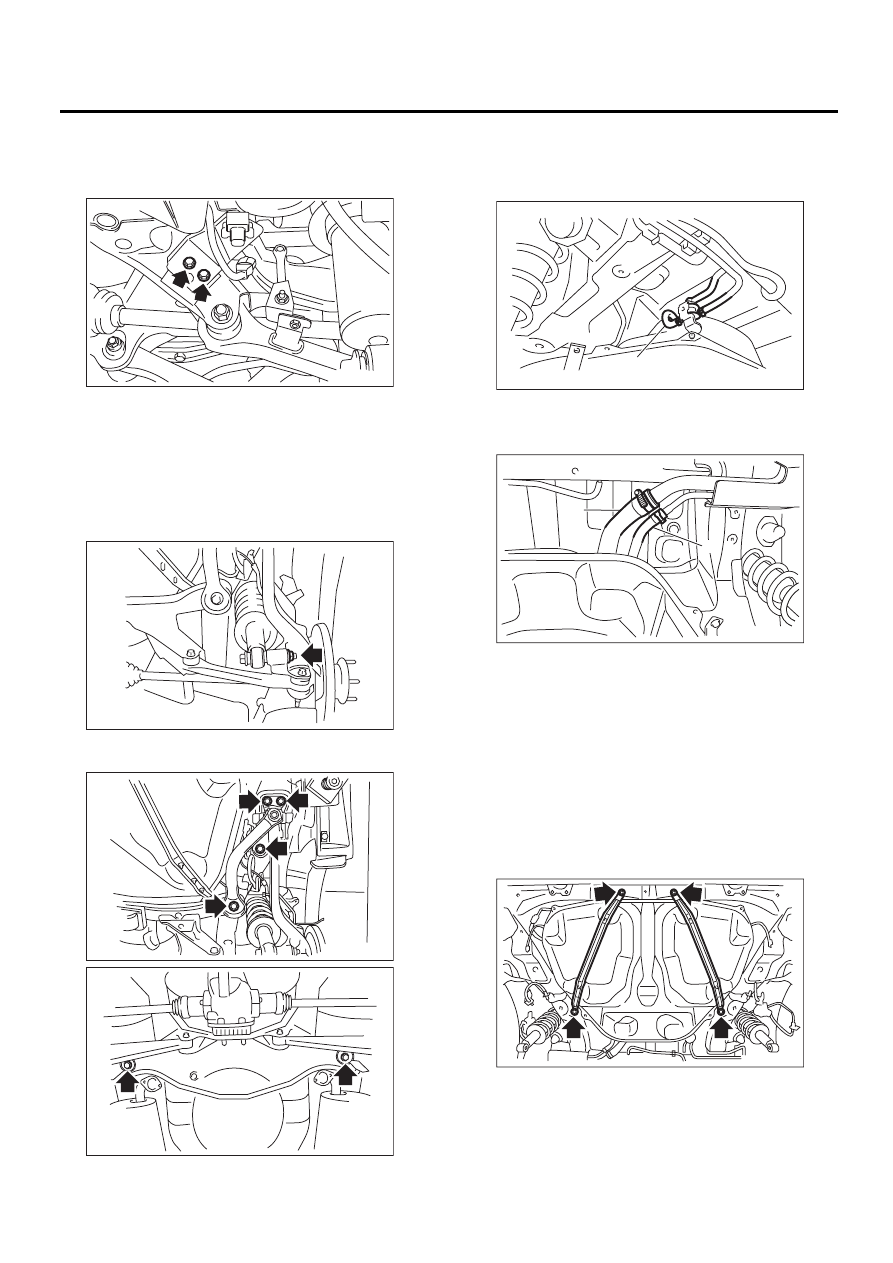

23) Снимите кронштейн заднего датчика высо-
ты автомобиля с задней поперечной балки.
(модели с автоматической регулировкой уровня
светового пучка фар, только с левой стороны)

24) Снимите узел задней подвески.
ВНИМАНИЕ:
Для выполнения этой работы необходим
помощник.

(1) Подоприте задний дифференциал транс-
миссионным домкратом.
(2) Отверните болты, которые крепят зад-
ний амортизатор к рычагу задней подвески.

(3) Отверните болты, которые крепят узел
задней подвески к кузову.

(4) Снимите узел задней подвески.

25) Отсоедините шланг двухходового клапана
(A) от двухходового клапана и снимите двуххо-
довой клапан с кронштейна.

26) Ослабьте хомут и отсоедините от запра-
вочной трубы шланг заправочной горловины
(А) и вентиляционный шланг(В).

27) Подоприте топливный бак трансмиссион-
ным домкратом, отверните болты бандажа
топливного бака и снимите топливный бак с ав-
томобиля.

ВНИМАНИЕ:
• Для выполнения этой работы необходим
помощник.
• В топливном баке может остаться топли-
во. Это может привести к разбалансировке
левой и правой сторон. Будьте осторожны,
чтобы не уронить топливный бак при сня-
тии.

LI-00676

FU-01132

FU-01133

FU-03100

FU-01135

(A)

FU-01136

(A)

(B)

FU-03293

FU(H4DOTC)-54

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

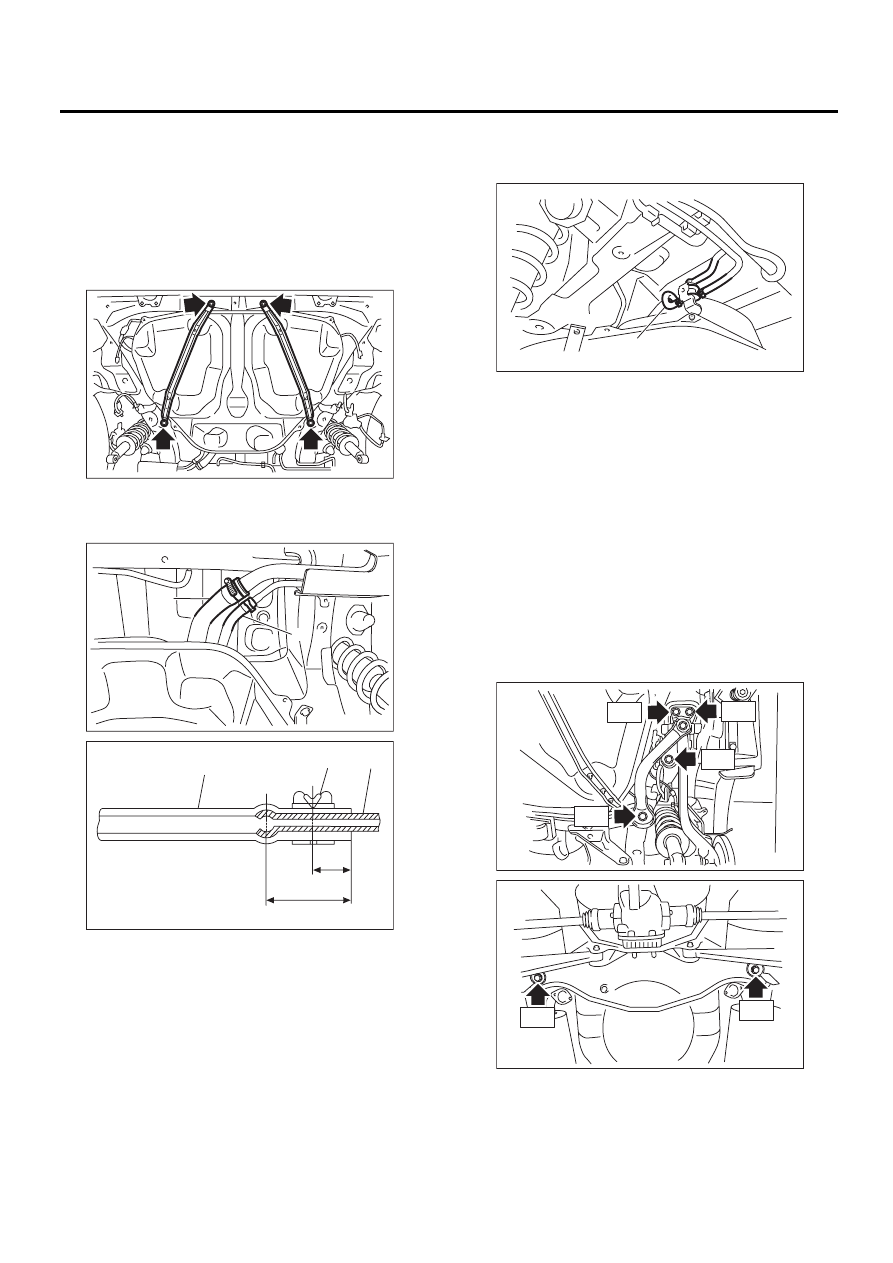

1) Подоприте топливный бак трансмиссионным
домкратом, установите топливный бак на мес-
то и временно затяните болты бандажа топ-
ливного бака.

ВНИМАНИЕ:
Для выполнения этой работы необходим
помощник.

2) Надежно вставьте шланг заправочной гор-
ловины (A) и вентиляционный шланг (B) в ука-
занные позиции, а затем затяните хомут.

3) Установите двухходовой клапан на кронш-
тейн и присоедините шланг двухходового кла-
пана (А) к двухходовому клапану.

4) Затяните болты бандажа топливного бака.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

5) Установите узел задней подвески.

ВНИМАНИЕ:
Для выполнения этой работы необходим
помощник.

(1) Подоприте задний дифференциал
трансмиссионным домкратом.
(2) Подоприте узел задней подвески и затя-
ните болты, которые крепят узел задней
подвески к кузову.

Момент затяжки:

T1: 125 Нм (12,7 кгс-м, 92,2 фунт-сила фут)
T2: 175 Нм (17,8 кгс-м, 129 фунт-сила фут)

(1) Шланг

(2) Зажим или хомут

(3) Трубка

FU-03293

FU-01136

(A)

(B)

FU-00104

( 1 )

( 2 )

( 3 )

L

L/2

FU-01135

(A)

FU-01150

T1

T1

T1

T1

FU-03101

T2

T2

FU(H4DOTC)-55

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

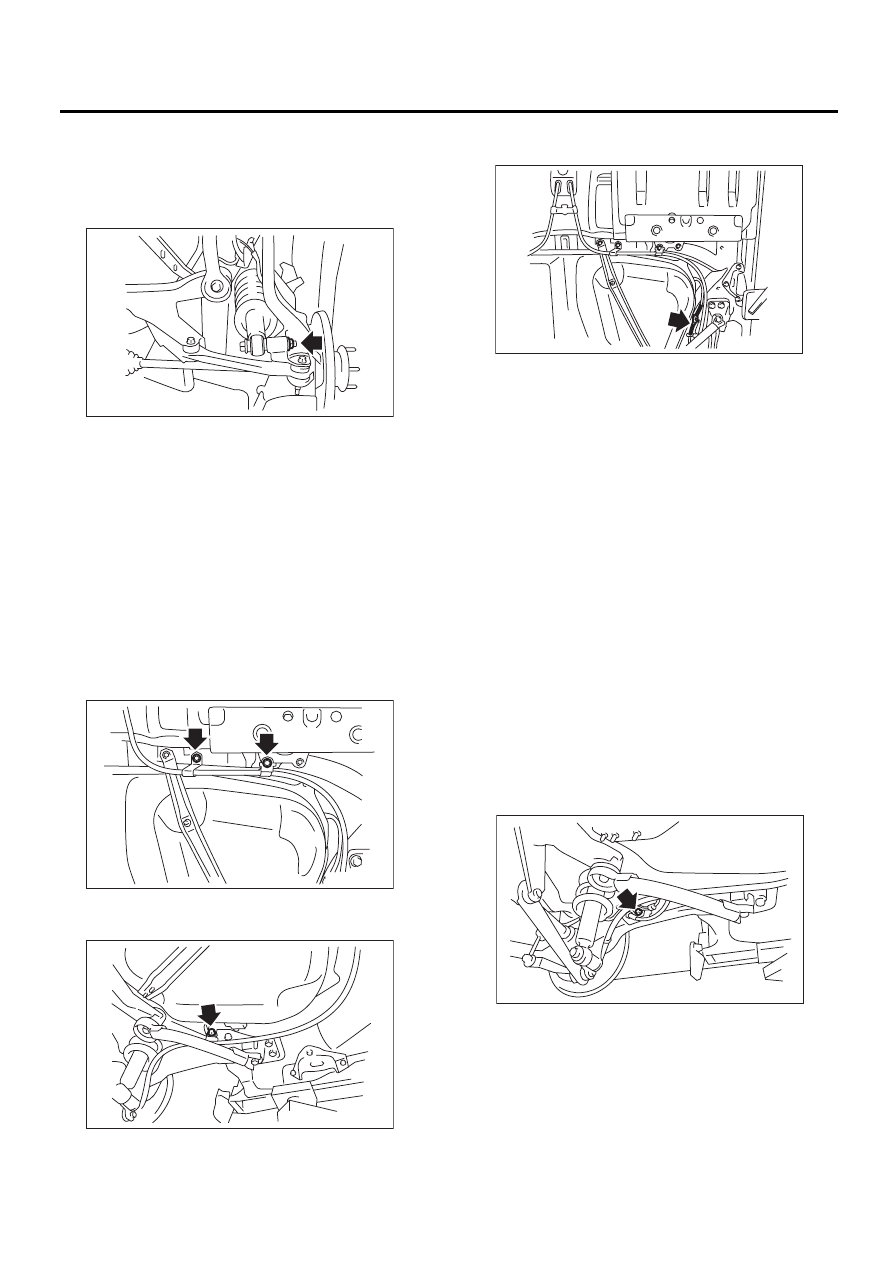

(3) Затяните болты, которые крепят задний
амортизатор к рычагу задней подвески.
<См. RS-11, УСТАНОВКА, Задний рычаг.>

Момент затяжки:

62 Нм (6,3 кгс-м, 46 фунт-сила фут)

6) Установите задний датчик высоты автомо-
биля. (модели с автоматической регулировкой
уровня светового пучка фар, только с левой
стороны)

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

7) Установите разъем заднего датчика высоты
автомобиля. (модели с автоматической регули-
ровкой уровня светового пучка фар, только с
левой стороны)
8) Затяните болты, которые крепят хомут тро-
са стояночного тормоза.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

9) Подключите разъем к датчику скорости зад-
него колеса системы ABS.

10) Установите теплозащитный экран.

Момент затяжки:

17,5 Нм (1,78 кгс-м, 12,9 фунт-сила-фут)

11) Установите щиток топливного бака.

Момент затяжки:

Гайка: 9 Нм (0,9 кгс-м, 6,6 фунт-сила-фут)
Болт: 17,5 Нм (1,78 кгс-м, 12,9 фунт-сила-
фут)

12) Установите карданный вал. <См. DS-11,
УСТАНОВКА, Карданный вал.>
13) Установите заднюю выхлопную трубу. <См.
EX(H4DOTC)-12, УСТАНОВКА, Задняя выхлоп-
ная труба.>
14) Опустите автомобиль.
15) Присоедините трос стояночного тормоза к
узлу стояночного тормоза. <См. PB-7, УСТА-
НОВКА, Узел стояночного тормоза (задний
дисковый тормоз).>
16) Установите суппорт заднего тормоза.
17) Затяните болты, которые крепят опорный
кронштейн заднего тормозного шланга.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

18) Установите задние колеса.

Момент затяжки:

100 Нм (10,2 кгс-м, 73,8 фунт-сила-фут)

19) Подключите разъем (А) к вспомогательно-
му датчику уровня топлива.

FU-01132

FU-02895

FU-02896

FU-02894

FU-01128
