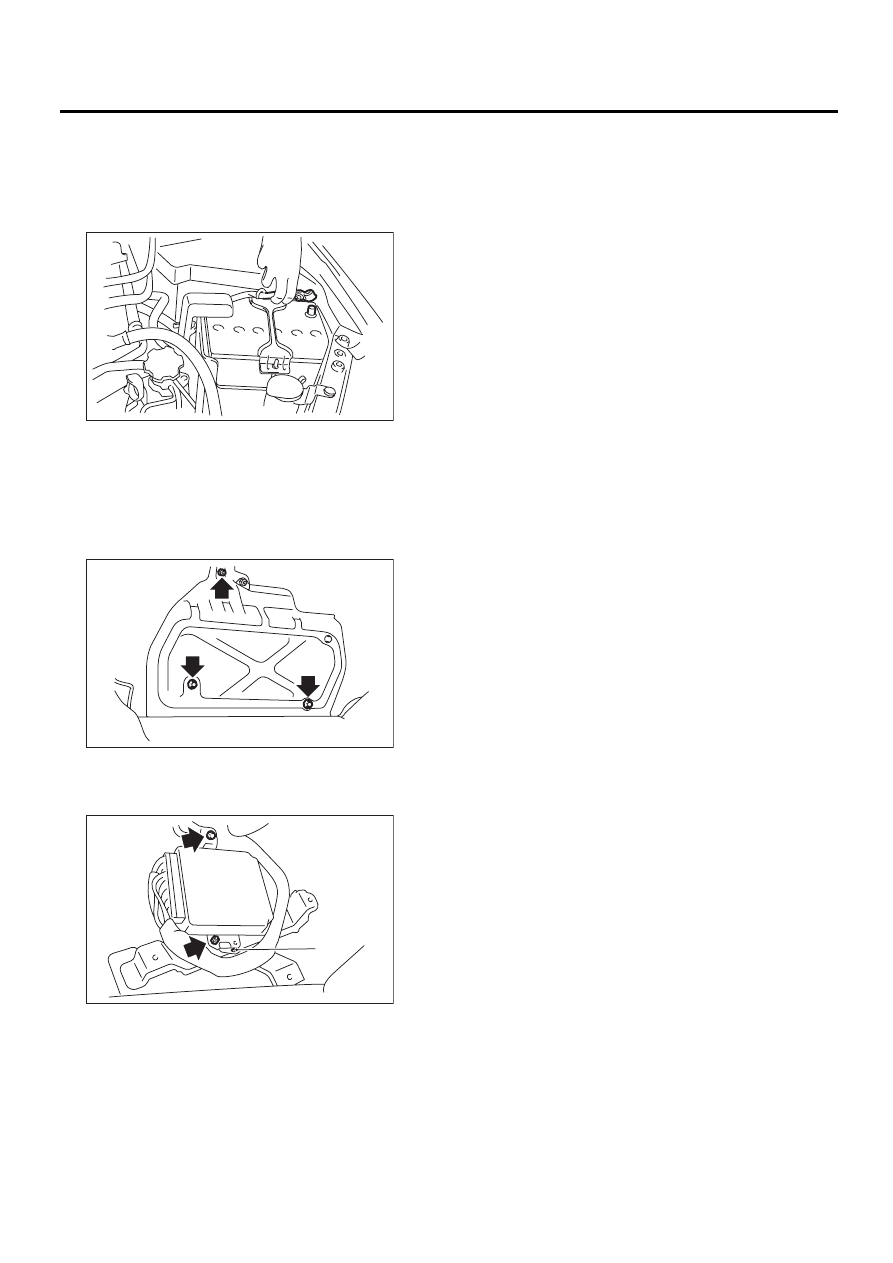

FU(H4DOTC)-44

Блок управления двигателем (ECM)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

21.Блок управления

двигателем (ECM)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите нижнюю часть внутренней отделки
со стороны пассажира.
<См. EI-63, СНЯТИЕ, Нижняя часть внутренней
отделки.>
3) Снимите напольный коврик переднего пас-
сажирского сиденья.
4) Снимите защитную крышку.

5) Отверните гайки и болты, которые крепят
ECM на кронштейне.
6) Снимите с кронштейна фиксатор (А).

7) Отсоедините разъемы ECM и извлеките его.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
При замене ECM на модели, оборудованной
иммобилайзером, обязательно выполните
регистрацию системы иммобилайзера. (Об-
ратитесь к “Файлу справки к программному
обеспечению для ПК Subaru Select Monitor”.)

ПРИМЕЧАНИЕ:
Во избежание повреждений системы впрыска
топлива, при замене ECM будьте внимательны,
чтобы не установить блок с другими парамет-
рами.

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

IN-00203

FU-00896

FU-02612

(A)

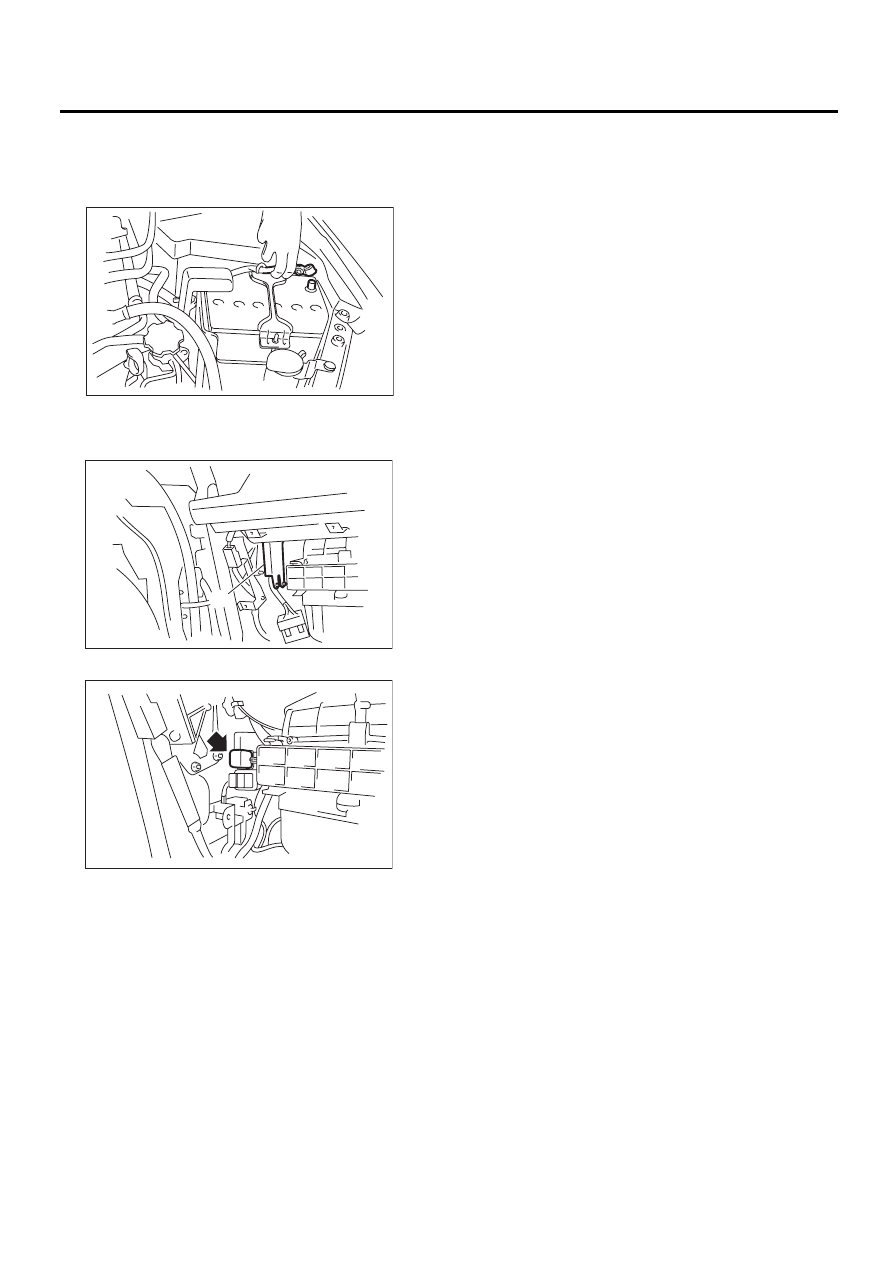

FU(H4DOTC)-45

Главное реле

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

22.Главное реле

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите отделение для перчаток. <См. EI-54,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите крышку проводки (А).

4) Отсоедините разъемы от главного реле.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

IN-00203

FU-01118

(A)

FU-01119

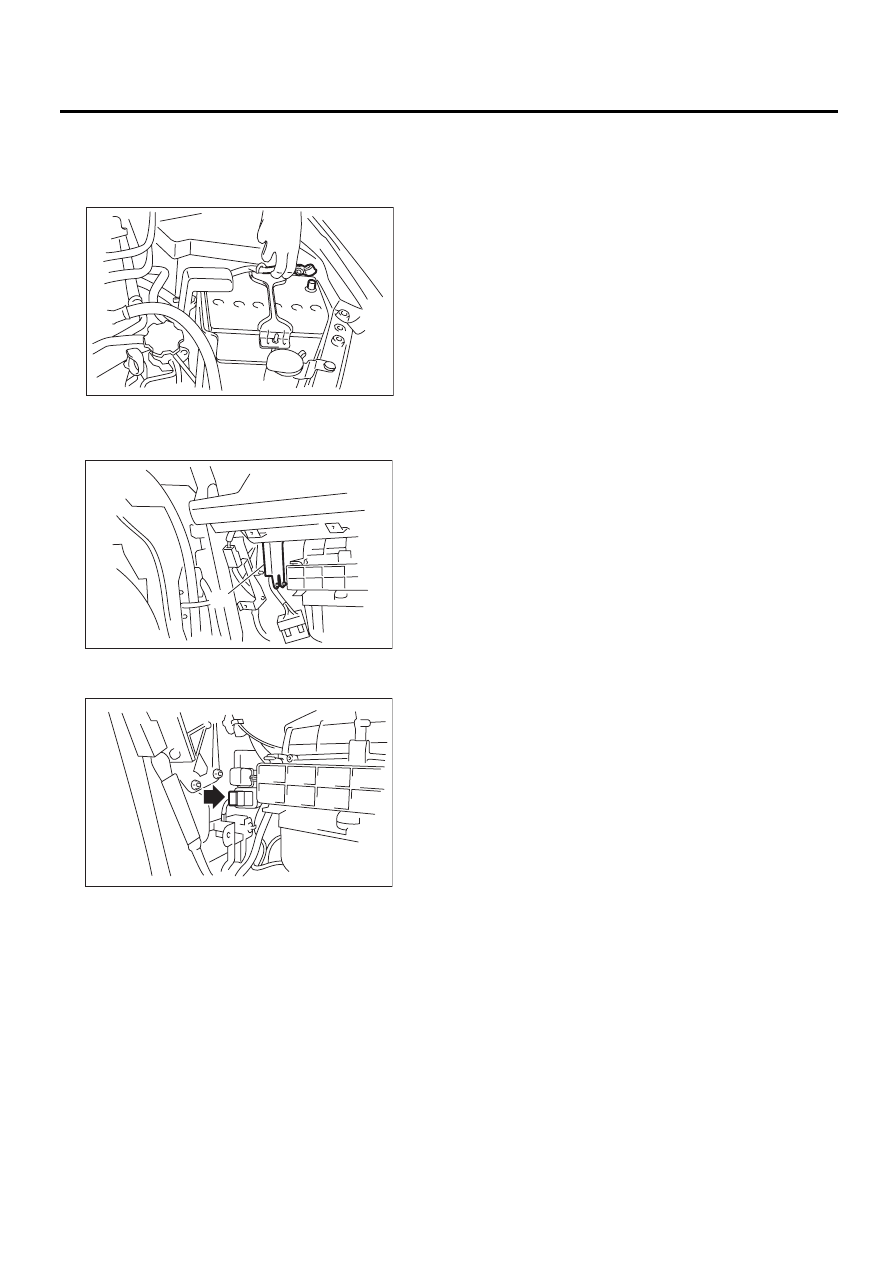

FU(H4DOTC)-46

Реле топливного насоса

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

23.Реле топливного насоса

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите отделение для перчаток. <См. EI-54,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите крышку проводки (А).

4) Отсоедините разъем от реле топливного на-
соса.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

IN-00203

FU-01118

(A)

FU-01120

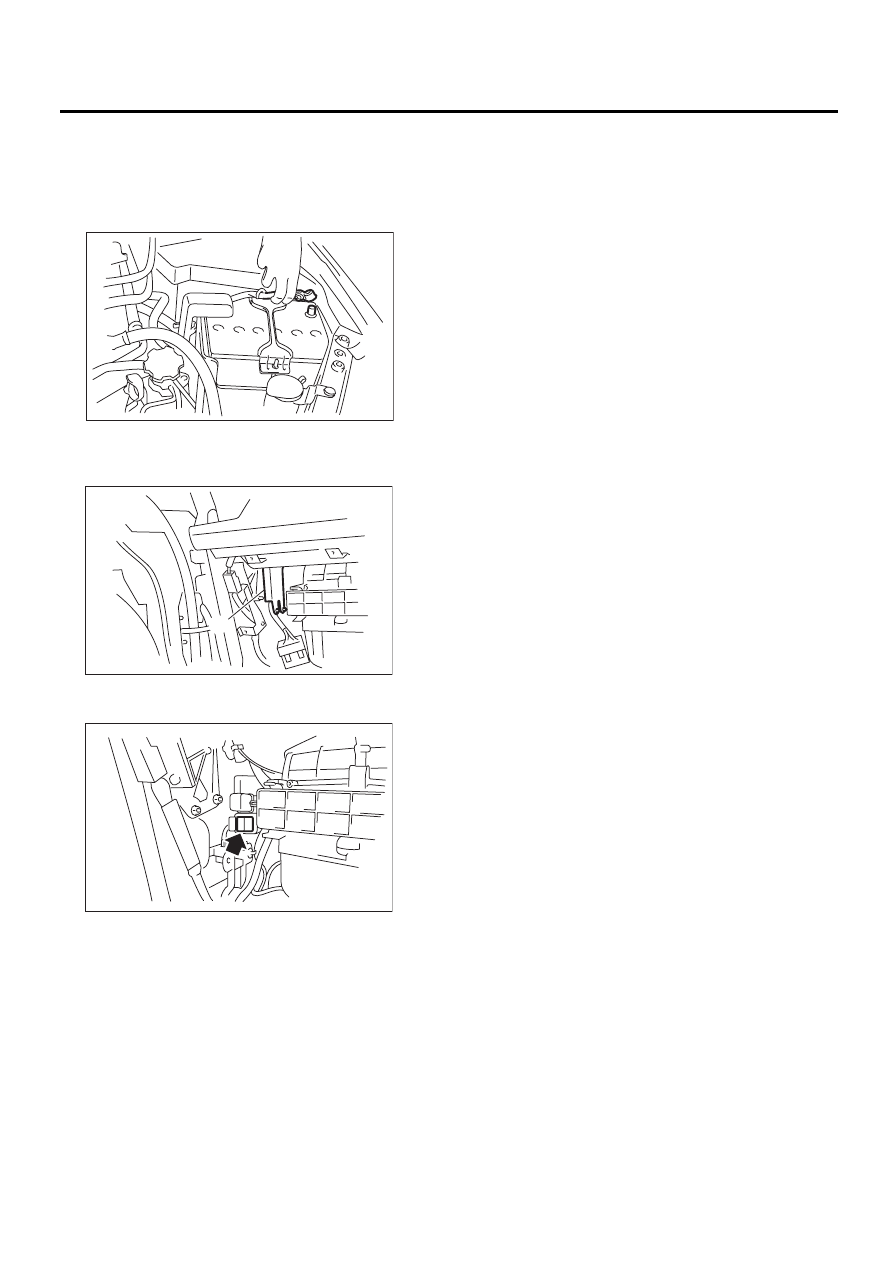

FU(H4DOTC)-47

Реле электронной дроссельной заслонки

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

24.Реле электронной

дроссельной заслонки

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите отделение для перчаток. <См. EI-54,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите крышку проводки (А).

4) Отсоедините разъем от реле электронной
дроссельной заслонки.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

IN-00203

FU-01118

(A)

FU-01121
