Subaru Legacy (2008 год). Руководство - часть 306

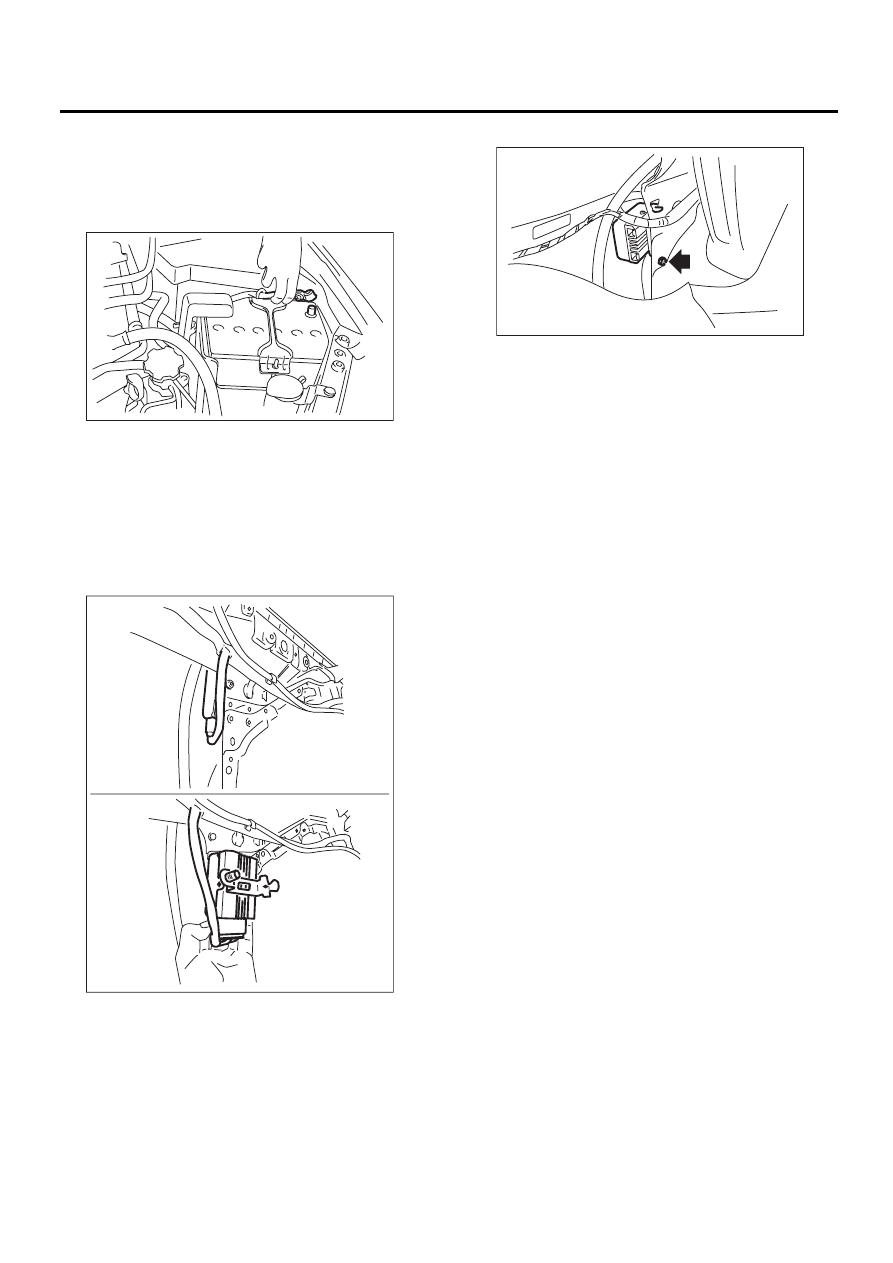

FU(H4DOTC)-48

Блок управления топливным насосом

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

25.Блок управления

топливным насосом

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите внутреннюю отделку задней чет-
верти с левой стороны. (Модель Универсал)
<См. EI-66, СНЯТИЕ, Отделка задней четвер-
ти.>
3) Снимите боковую внутреннюю отделку ба-
гажника с левой стороны. (Модель седан)
4) Снимите блок управления топливным насо-
сом.
• МОДЕЛЬ УНИВЕРСАЛ

• МОДЕЛЬ СЕДАН

5) Отсоедините разъем от блока управления
топливным насосом.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

IN-00203

FU-03220

FU-03231

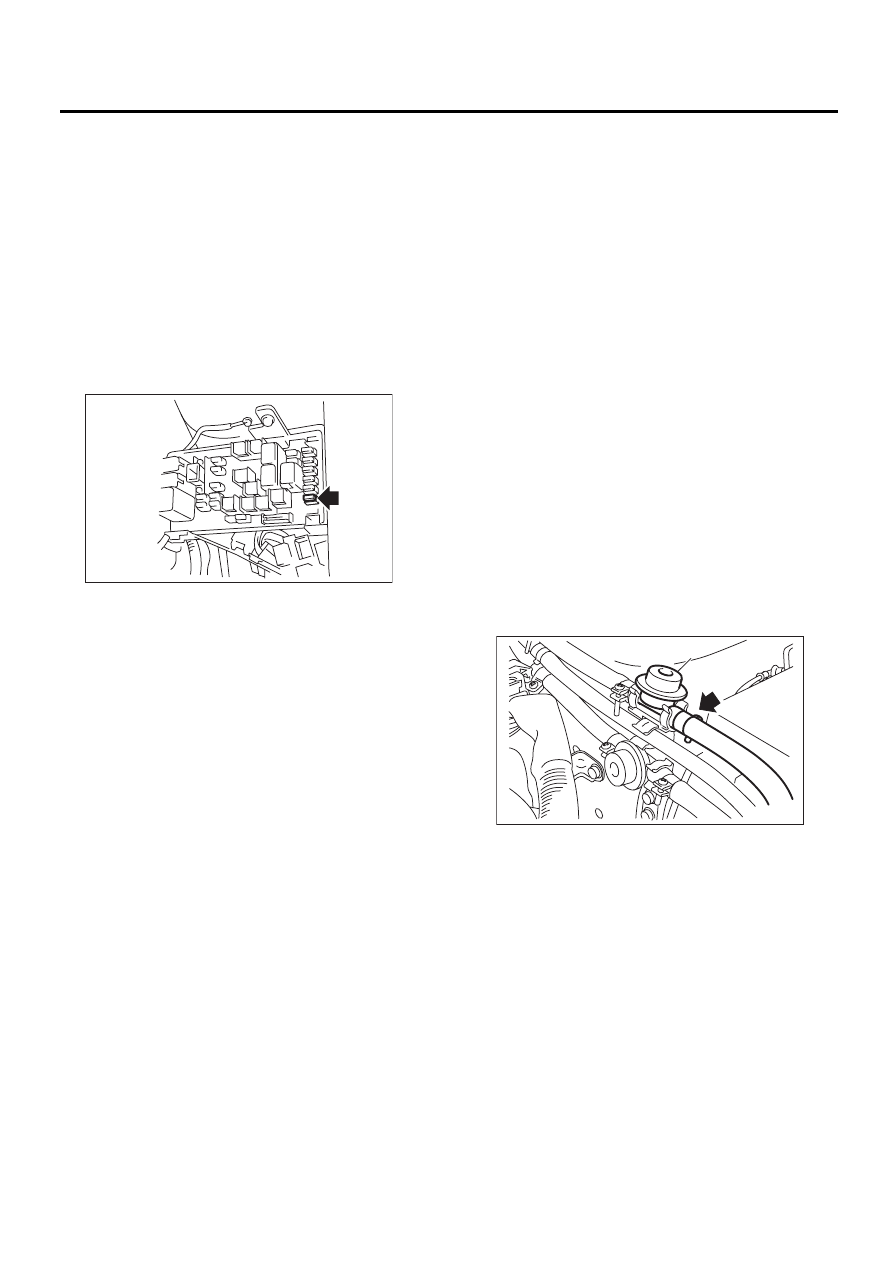

FU(H4DOTC)-49

Топливо

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

26.Топливо

A: ПРОЦЕДУРА

1. СНЯТИЕ ДАВЛЕНИЯ В ТОПЛИВНОЙ
СИСТЕМЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Извлеките предохранитель топливного на-
соса из главного блока предохранителей.

2) Запустите двигатель и оставьте его рабо-
тать на холостом ходу пока он не заглохнет.
3) После того как двигатель заглохнет, провер-
ните коленчатый вал двигателя в течение еще
пяти секунд.
4) Переведите выключатель зажигания в поло-
жение OFF.

2. СЛИВ ТОПЛИВА (ПРИ ПОМОЩИ
SUBARU SELECT MONITOR)

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

ПРИМЕЧАНИЕ:
• Если топливный насос не приводится в дейс-
твие, осуществите слив топлива через шланг
заправочной горловины. <См. FU(H4DOTC)-50,
СЛИВ ТОПЛИВА (ЧЕРЕЗ ШЛАНГ ЗАПРАВОЧ-
НОЙ ГОРЛОВИНЫ), ПРОЦЕДУРА, Топливо.>
• Следите за тем, чтобы не разрядить аккуму-
лятор.
1) Снимите давление в топливной системе.
<См. FU(H4DOTC)-49, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
2) Отсоедините шланг подачи топлива от регу-
лятора давления топлива (A).

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Топливо, вытекающее из шлангов, собе-
рите в емкость или при помощи тряпки.

3) Присоедините к регулятору давления топли-
ва (A) бензостойкий шланг и опустите его вто-
рой конец шланга в емкость.
4) Приведите в действие топливный насос и
слейте топливо при помощи Subaru Select
Monitor. <См. EN(H4DOTC)(diag)-57, УПРАВЛЕ-
НИЕ ТОПЛИВНЫМ НАСОСОМ (ОПЕРАЦИЯ
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ), ПОРЯДОК РА-
БОТЫ, Режим проверки работоспособности
систем.>

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

FU-01122

FU-03294

(A)

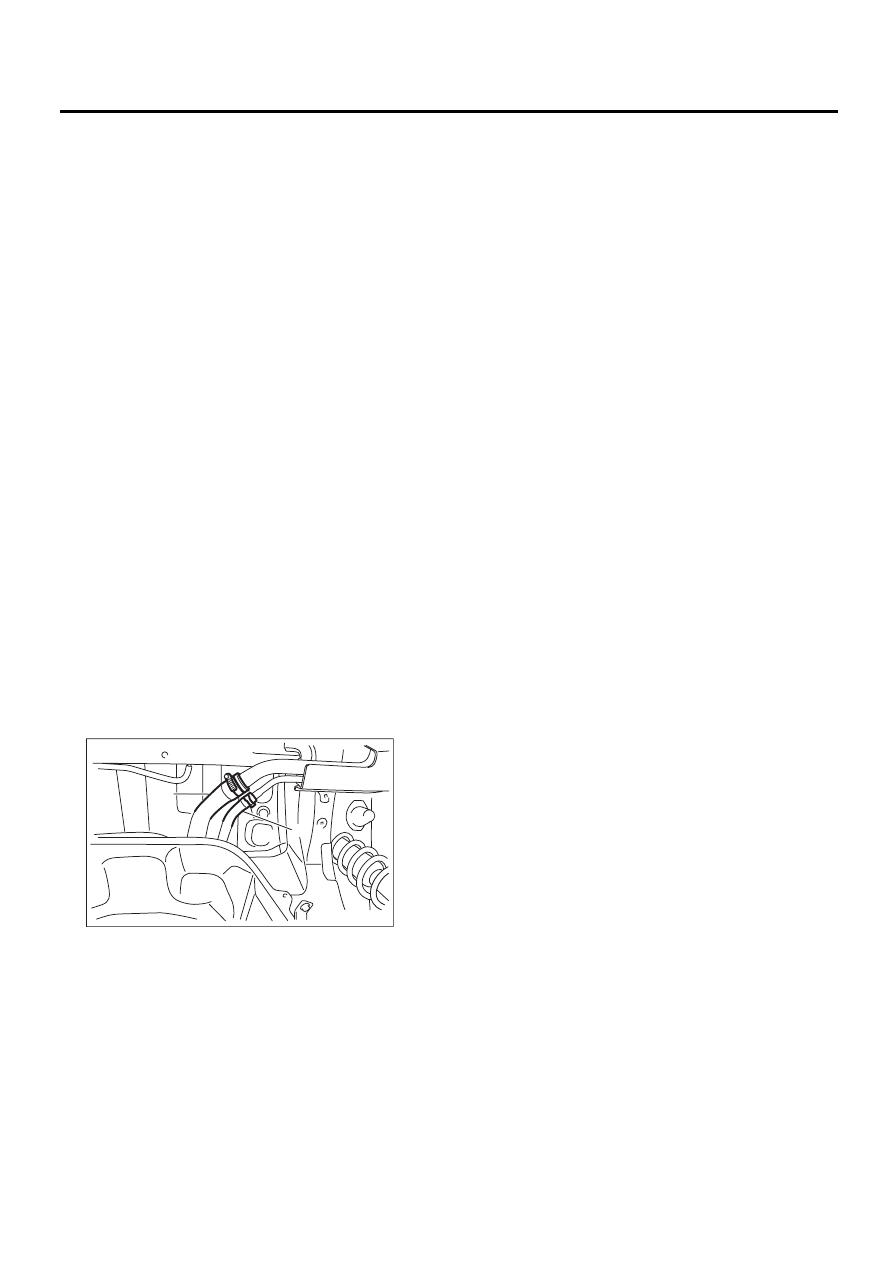

FU(H4DOTC)-50

Топливо

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

3. СЛИВ ТОПЛИВА (ЧЕРЕЗ ШЛАНГ
ЗАПРАВОЧНОЙ ГОРЛОВИНЫ)

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• В заправочной трубе может остаться топ-
ливо. Перед началом работ, слейте топливо
из заправочной трубы через заправочную
горловину при помощи бензостойкого насо-
са и бензостойкого шланга

∅

10 мм или ме-

нее.
1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Снимите заднюю выхлопную трубу и глуши-
тель. <См. EX(H4DOTC)-12, СНЯТИЕ, Задняя
выхлопная труба.> <См. EX(H4DOTC)-14, СНЯ-
ТИЕ, Глушитель.>
4) Откройте лючок заправочной горловины и
снимите крышку с горловины.
5) Слейте топливо из заправочной трубы через
заправочную горловину при помощи бензостой-
кого насоса и бензостойкого шланга

∅

10 мм или

менее.
6) Отсоедините шланг заправочной горловины
(А) от заправочной трубы.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Топливо, вытекающее из шлангов, собе-
рите в емкость или при помощи тряпки.

7) Установите под автомобиль емкость и слей-
те топливо, вставив в шланг заправочной гор-
ловины бензостойкий шланг

∅

10 или менее.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

(A) Шланг заправочной горловины

(B) Вентиляционный шланг

FU-01136

(A)

(B)

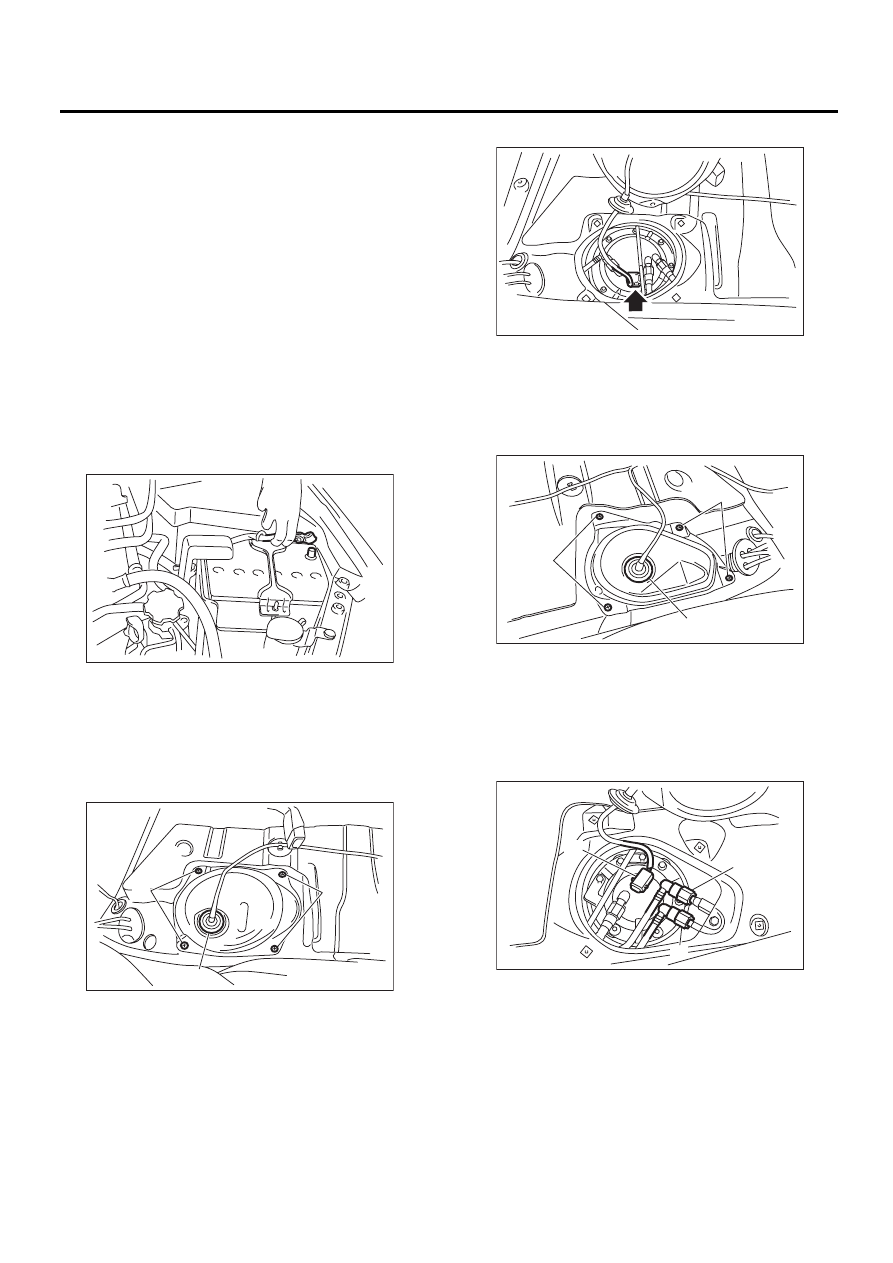

FU(H4DOTC)-51

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

27.Топливный бак

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Установите автомобиль на подъемник.
2) Снимите давление в топливной системе. <См.
FU(H4DOTC)-49, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
3) Слейте топливо из топливного бака.
<См. FU(H4DOTC)-49, СЛИВ ТОПЛИВА (ПРИ
ПОМОЩИ SUBARU SELECT MONITOR), ПРО-
ЦЕДУРА, Топливо.>
4) Отсоедините провод массы от аккумулятора.

5) Снимите заднее сиденье.
6) Снимите крышку сервисного отверстия топ-
ливного насоса.

(1) Отверните болт (А).
(2) Протолкните проходную изолирующую
втулку (В) вниз и снимите крышку сервисно-
го отверстия.

7) Отсоедините разъем от топливного насоса.

8) Снимите крышку сервисного отверстия
вспомогательного датчика уровня топлива.

(1) Отверните болт (А).
(2) Протолкните проходную изолирующую
втулку (В) вниз и снимите крышку сервисно-
го отверстия.

9) Отсоедините разъем (А) от вспомогательно-
го датчика уровня топлива.
10) Отсоедините быстроразъемный соедини-
тель трубки подачи топлива (В) и трубки воз-
врата топлива (С). <См. FU(H4DOTC)-66, СНЯ-
ТИЕ, Магистрали подачи, возврата и отвода
паров топлива.>

11) Снимите задние колеса.
12) Поднимите автомобиль на подъемнике.

IN-00203

FU-01124

(A)

(B)

(A)

FU-01125

FU-01126

(B)

(A)

(A)

FU-01127

(A)

(B)

(C)
