FU(H4DOTC)-24

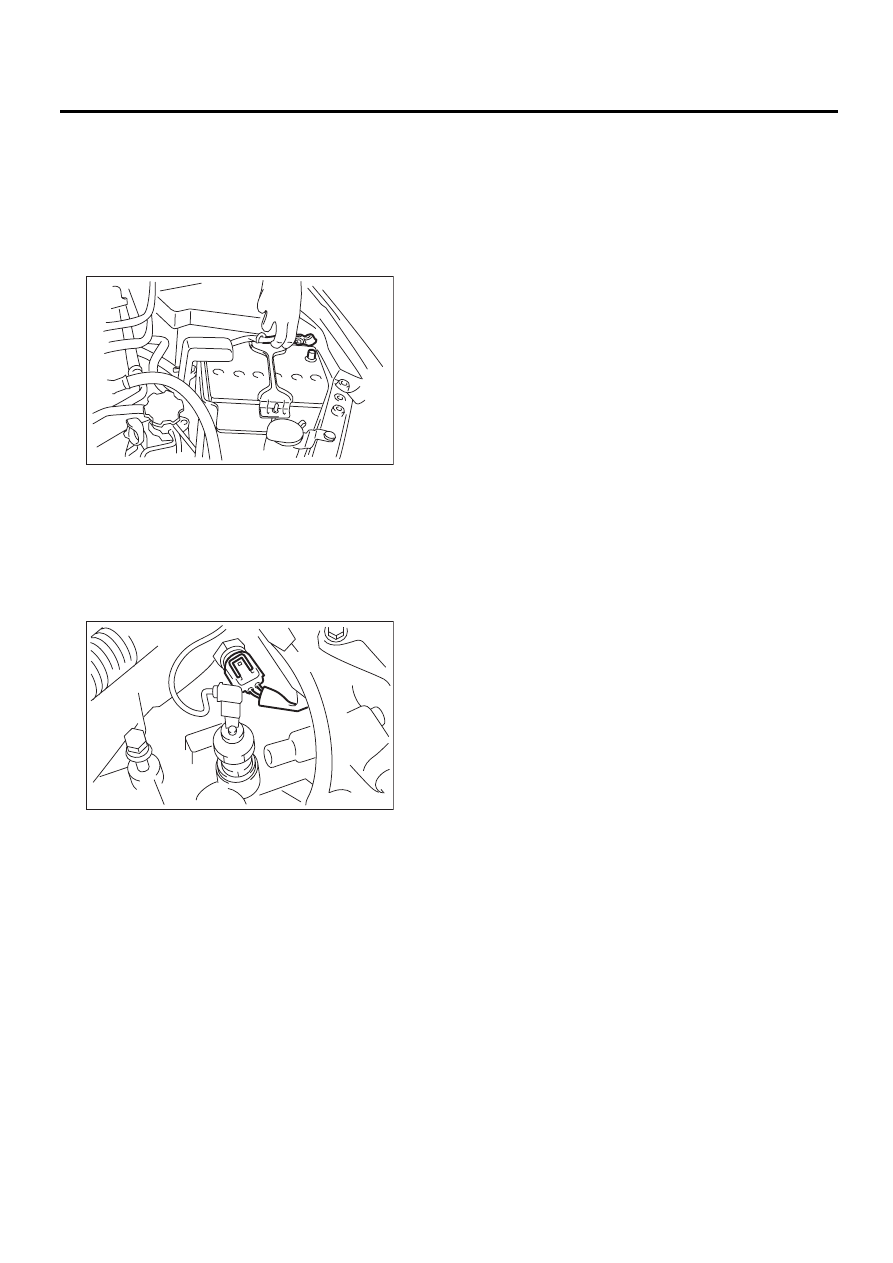

Датчик температуры охлаждающей жидкости двигателя

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

4. Датчик температуры

охлаждающей жидкости
двигателя

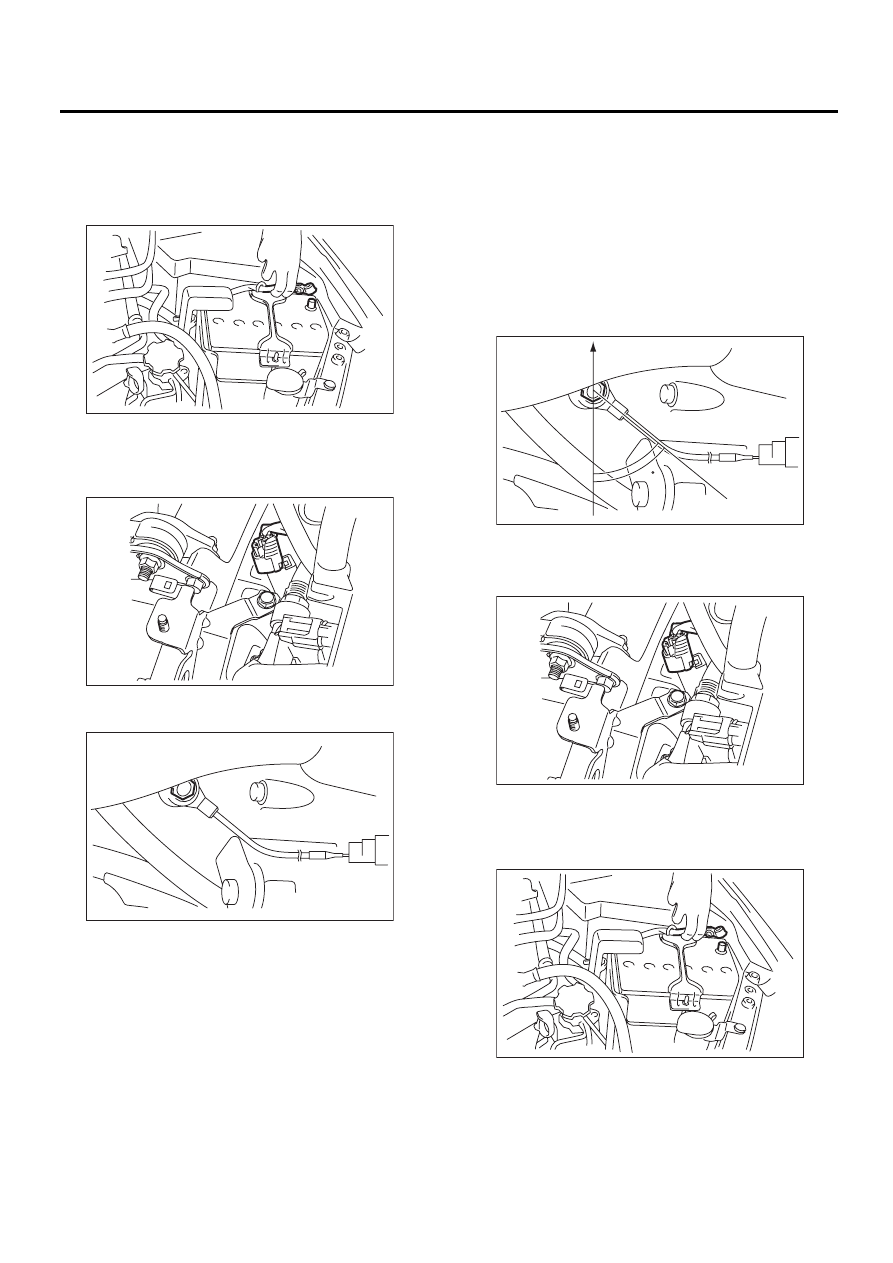

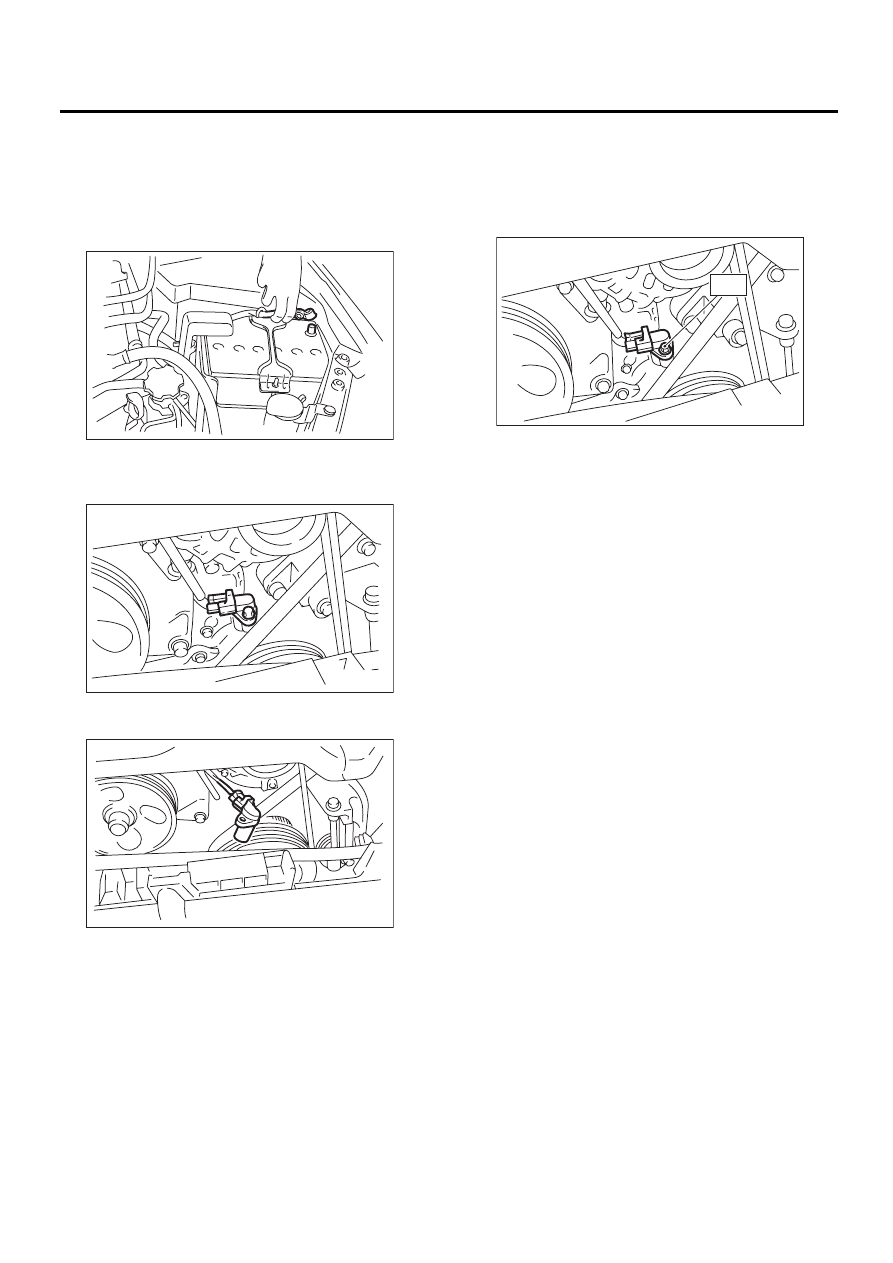

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.

3) Снимите генератор. <См. SC(H4SO)-14,
СНЯТИЕ, Генератор.>
4) Слейте охлаждающую жидкость двигателя.
<См. CO(H4DOTC)-14, СЛИВ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Охлажда-
ющая жидкость двигателя.>
5) Отсоедините разъем от датчика температу-
ры охлаждающей жидкости двигателя.

6) Снимите датчик температуры охлаждающей
жидкости двигателя.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

IN-00203

FU-00055

FU(H4DOTC)-25

Датчик угла поворота коленчатого вала

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

5. Датчик угла поворота

коленчатого вала

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.

3) Отверните болт, который крепит датчик уг-
ла поворота коленчатого вала к блоку цилинд-
ров.

4) Снимите датчик угла поворота коленчатого
вала и отсоедините его разъем.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

T: 6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

IN-00203

FU-00056

FU-00057

FU-00058

T

FU(H4DOTC)-26

Датчик положения распределительного вала

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

6. Датчик положения

распределительного вала

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.

3) Отсоедините разъем правого датчика поло-
жения распределительного вала.
4) Снимите правый датчик положения распре-
делительного вала с задней части головки бло-
ка цилиндров.

5) Снимите левый датчик положения распре-
делительного вала аналогичной правому.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

IN-00203

FU-01185

FU(H4DOTC)-27

Датчик детонации

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

7. Датчик детонации

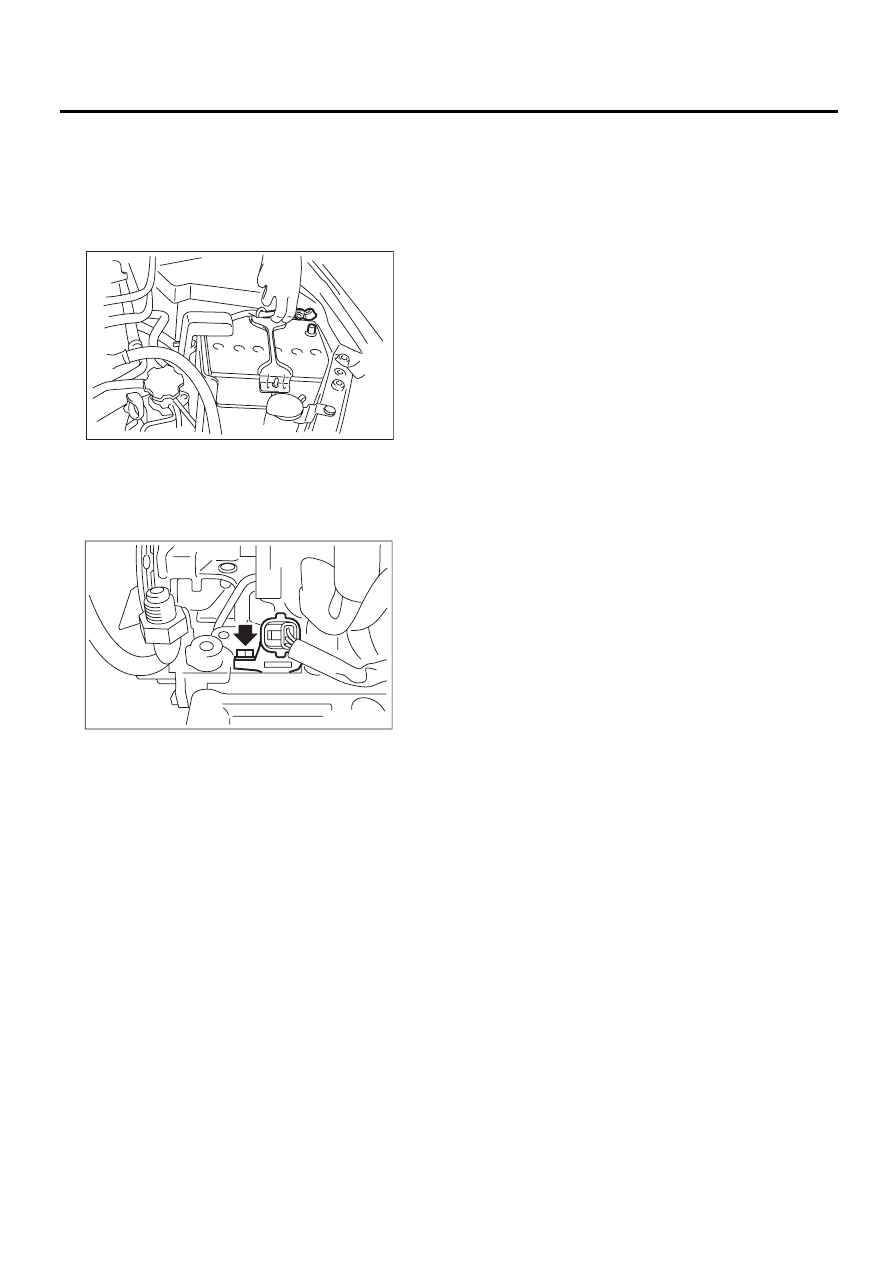

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.

3) Снимите промежуточный охладитель. <См.
IN(H4DOTC)-12, СНЯТИЕ, Промежуточный ох-
ладитель.>
4) Отсоедините разъем датчика детонации.

5) Снимите датчик детонации с блока цилинд-
ров.

B: УСТАНОВКА

1) Установите датчик детонации на блок ци-
линдров.

ПРИМЕЧАНИЕ:
Выступающая часть датчика детонации, из ко-
торой выходит провод, должна быть установ-
лена под углом 60° по отношению к задней час-
ти двигателя.

Момент затяжки:

24 Нм (2,4 кгс-м, 17,7 фунт-сила-фут)

2) Подключите разъем датчика детонации.

3) Установите промежуточный охладитель.
<См. IN(H4DOTC)-12, УСТАНОВКА, Промежу-
точный охладитель.>
4) Присоедините провод массы к аккумулятору.

5) Установите крышку коллектора.

IN-00203

FU-03437

FU-00519

(A) Переднее направление

FU-00413

(A)

60

FU-03437
