EN(H4DO)(diag)-200

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли ка-
кой-либо другой КДН?

Проверьте КДН ис-
пользуя “Список ко-
дов диагностики не-
исправности (КДН)”.
<См.
EN(H4DO)(diag)-84,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Переходите к ша-
гу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ РЕЛЕ СТАРТЕРА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъемы от ECM и реле стартера.
3) Измерьте сопротивление в проводке между
ECM и разъемом реле стартера.

ПРИМЕЧАНИЕ:
Для модели AT, переведите рычаг селектора в по-
ложение “P” или “N”.

Разъем и клемма

Модель с левосторонним управлением

(B135) № 21 — (B225) № 14:

Модель с правосторонним управлением

(B135) № 21 — (B225) № 25:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к шагу 3. Устраните раз-

рыв цепи в про-
водке между
ECM и разъемом
реле стартера.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ РЕЛЕ СТАРТЕРА.
Измерьте сопротивление между ECM и массой ку-
зова.

Разъем и клемма

(B135) № 21 — Масса кузова:

Сопротивление состав-
ляет 1 МОм или более?

Устраните короткое
замыкание на массу
в проводке между
ECM и разъемом ре-
ле стартера.

Устраните пло-
хой контакт в
разъеме ECM.

EN(H4DO)(diag)-201

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BT:КДН P1521 ДИАПАЗОН ЦЕПИ ДАТЧИКА НАЖАТИЯ ПЕДАЛИ ТОРМОЗА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-52, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DO)(diag)-44, ПОРЯДОК РАБОТЫ, Режим проверки.>

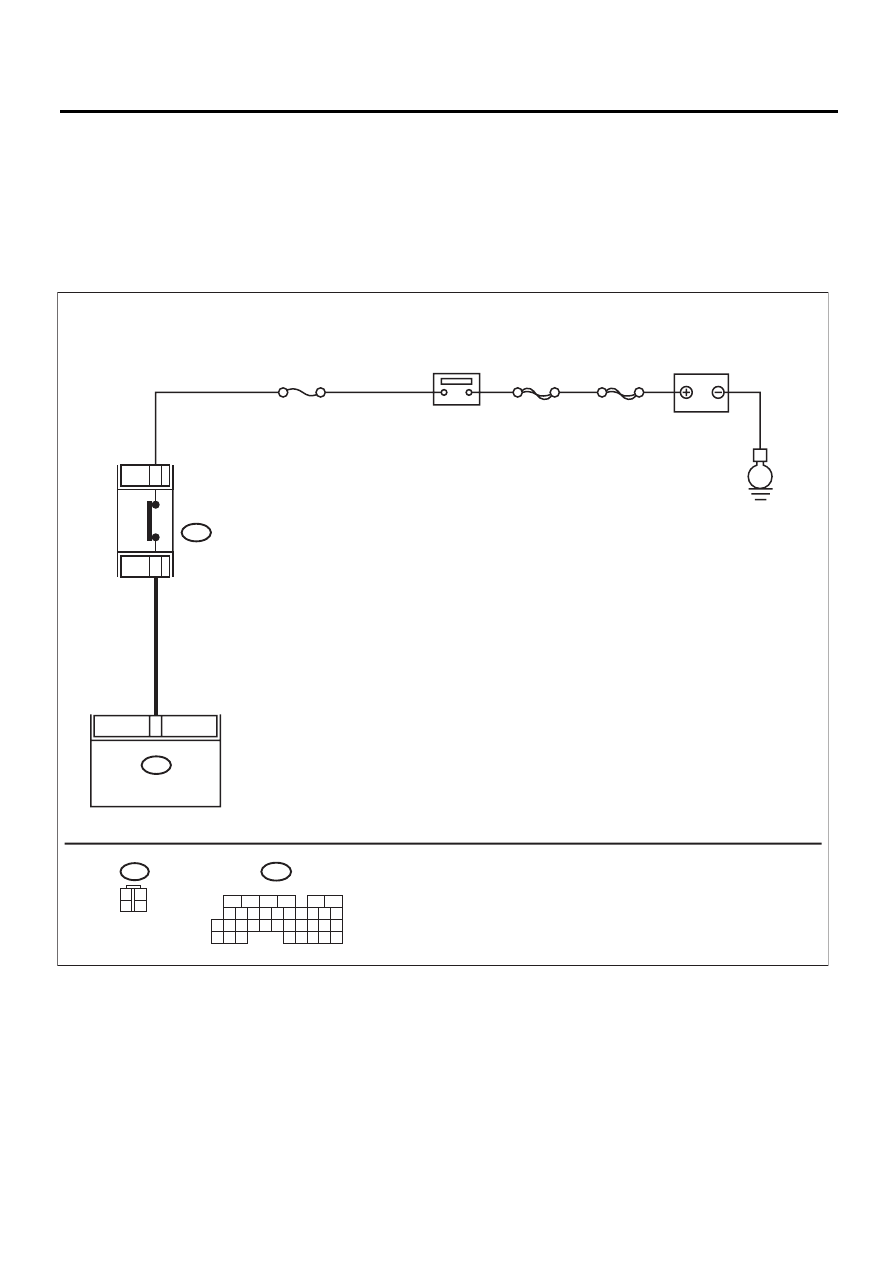

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05168

E

12

No.4

B65

ГЛАВНЫЙ SBF

SBF-8

ECM

B136

B65

3

4

1

2

B136

РЕЛЕ ЗАЖИГАНИЯ 2

4

1

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

АККУМУЛЯТОР

ДАТЧИК НАЖАТИЯ ПЕДАЛИ ТОРМОЗА

EN(H4DO)(diag)-202

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВХОДНОГО СИГНАЛА ECM.
1) Переведите выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между ECM и массой
кузова при нажатой педали тормоза.

Разъем и клемма

(B136) № 12 (+) — Масса кузова (–):

Напряжение составля-
ет 10 В или более?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к шагу 2.

2

ПРОВЕРКА ДАТЧИКА НАЖАТИЯ ПЕДАЛИ
ТОРМОЗА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем датчика включения сто-
яночного тормоза.
3) Измерьте сопротивление между клеммами
датчика нажатия педали тормоза при нажатой
педали тормоза.

Клеммы

№ 1 — № 4:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 3.

Замените датчик на-
жатия педали тормо-
за. <См. CC-6, Выклю-
чатель стоп-сигналов
и датчик нажатия пе-
дали тормоза.>

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ДАТ-
ЧИКОМ НАЖАТИЯ ПЕДАЛИ ТОРМОЗА.
1) Отсоедините разъемы от ECM.
2) Измерьте сопротивление в проводке между
ECM и разъемом датчика нажатия педали тор-
моза.

Разъем и клемма

(B136) № 12 — (B65) № 1:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните разрыв це-
пи в проводке между
ECM и разъемом дат-
чика нажатия педали
тормоза.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ДАТ-
ЧИКОМ НАЖАТИЯ ПЕДАЛИ ТОРМОЗА.
Измерьте сопротивление между ECM и массой
кузова.

Разъем и клемма

(B136) № 12 — Масса кузова:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к ша-
гу 5.

ПРИМЕЧАНИЕ:
Проверьте и исправь-
те, если необходимо,
следующее.
• Короткое замыка-
ние на массу в провод-
ке между ECM и разъ-
емом датчика нажа-
тия педали тормоза.

5

ПРОВЕРКА ПИТАНИЯ ДАТЧИКА НАЖАТИЯ
ПЕДАЛИ ТОРМОЗА.
1) Переведите выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между датчиком на-
жатия педали тормоза и массой кузова.

Разъем и клемма

(B65) № 4 (+) — Масса кузова (–):

Напряжение составля-
ет 10 В или более?

Устраните пло-
хой контакт в
разъеме датчика
нажатия педали
тормоза.

ПРИМЕЧАНИЕ:
Проверьте и исправь-
те, если необходимо,
следующее.
• Разрыв в цепи пита-
ния
• Короткое замыка-
ние на массу в цепи
питания
• Перегорел предох-
ранитель (№ 4)

EN(H4DO)(diag)-203

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BU:КДН P1560 НЕИСПРАВНОСТЬ В ЦЕПИ РЕЗЕРВНОГО ПИТАНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-52, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DO)(diag)-44, ПОРЯДОК РАБОТЫ, Режим проверки.>

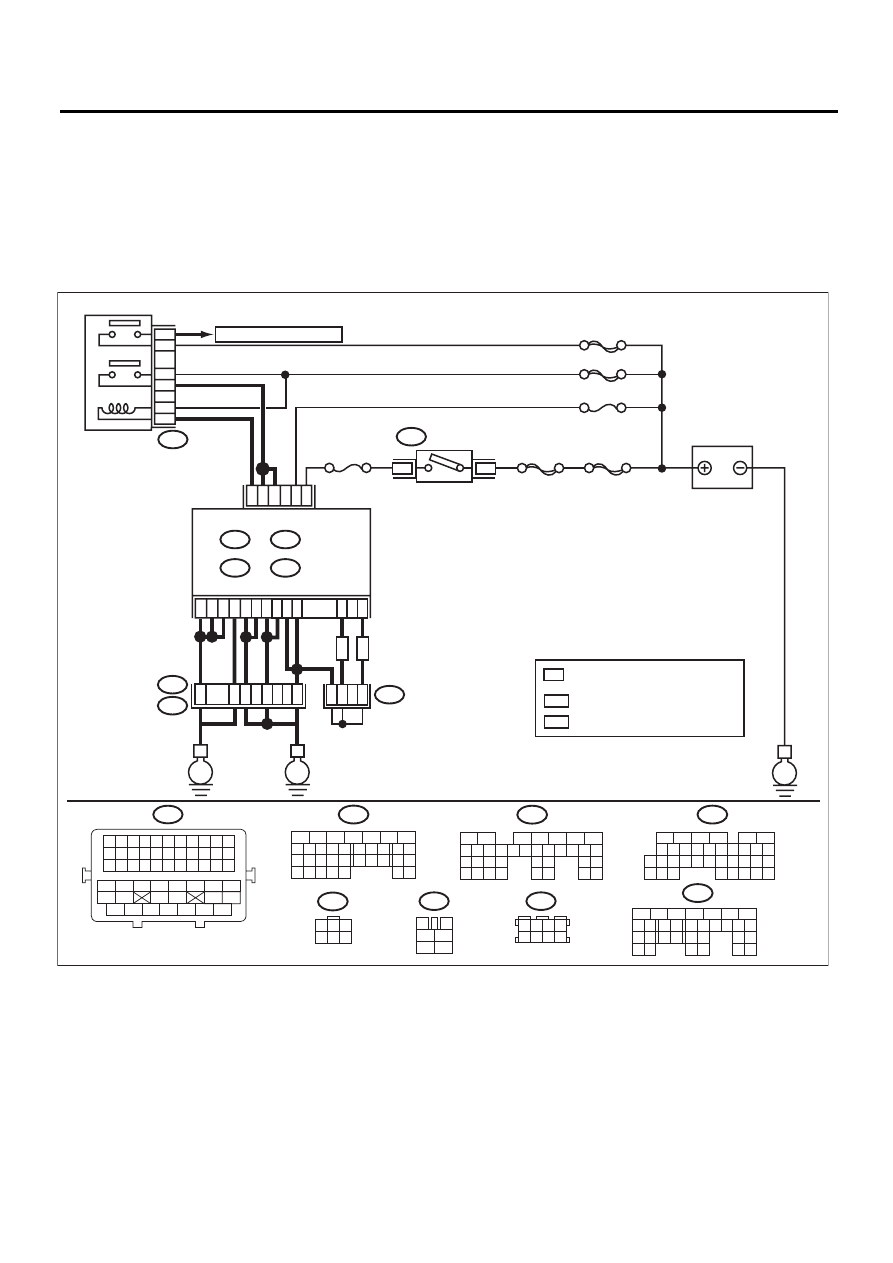

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06177

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ГЛАВНОЕ РЕЛЕ

SBF-6

ГЛАВНЫЙ SBF

B72

C4

C3

B15

A3

D1

A4

A5

A7

A6

C5

B10

No.12

B47

E2

B21

B122

2

1

4

3
5

6

ECM

E

E

3

1

B134

B135

A

:

D

:

B137

B

:

B3

52

37

35

34

3

4

1

2

5

6

B47

B122

К ДАТЧИКУ КИСЛОРОДА

D6

D7

B4

B28

C33

36

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B21

A

:

B

:

D

:

E

B136

C

:

B136

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

C

:

SBF-5

SBF-7

M/B No.13

* *

*

B72

RH

MT

RH

MT

: ПРОИЗВОЛЬНЫЕ НОМЕРА
  КЛЕММ

: МОДЕЛЬ С ПРАВОСТОРОННИМ
  УПРАВЛЕНИЕМ

: МОДЕЛЬ MT

*

1

3

4 5 6

2

3 4

5 6

1 2

7 8

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47
